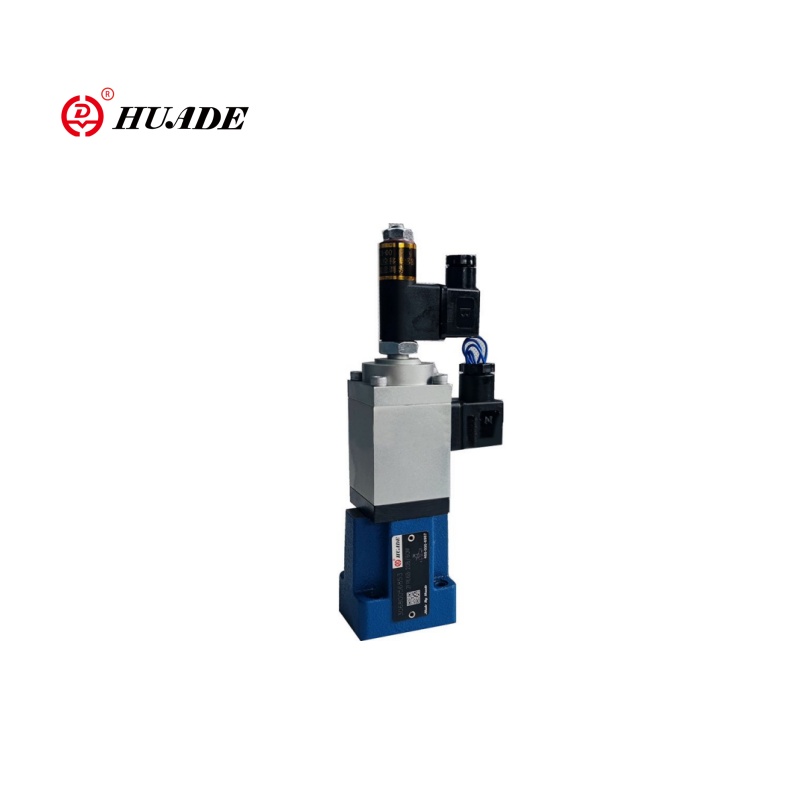

Pentsa ezazu fluxu proportzionala kontrolatzeko balbula sistema hidraulikoen "dimmer switch adimenduna" gisa. Dimmer etengailu batek argia zenbat distira lortzen duen kontrolatzeko aukera ematen dizun bezala, balbula hauek olio hidraulikoak zure sisteman zehar zenbat azkar pasatzen duen kontrolatzen dizute. [Lehenengo ulertuzer diren balbula proportzionalak.]
Zergatik garrantzitsua da hau:
Balbula hidrauliko tradizionalak guztiz irekita edo guztiz itxita daude, argiaren etengailu arrunt bat bezala. Balbula proportzionalak kontrol leun eta zehatza ematen dizute, dimmer etengailu hori bezala. Kontrol leun honek esan nahi du:
- Kolpe eta bibrazio gutxiago zure makinetan
- Zilindro hidraulikoen eta motorren mugimendu zehatzagoa
- Energia eraginkortasun hobea
- Orokorrean funtzionamendu leunagoa
Oinarrizko Kontzeptua
Hona hemen nola funtzionatzen duen termino sinpleetan:
Sarrera elektrikoa
Seinale elektriko bat bidaltzen duzu (normalean 4-20 mA edo 0-10V) balbulara
Erantzun Proportzionala
Balbula seinale horren proportzioan irekitzen da
Emaria Kontrola
Seinale gehiago = fluxu gehiago, seinale gutxiago = fluxu gutxiago
Funtzionamendu leuna
Aldaketak pixkanaka gertatzen dira, ez bat-batean
Erlazio proportzional hori da balbula hauek sistema hidrauliko modernoetan hain baliotsu bihurtzen dituena.
Zergatik dute garrantzia: Kontrol sinpletik adimendunerako bilakaera
Bide Zaharra: Bang-Bang Kontrola
Iraganean, sistema hidrauliko gehienek pizteko eta itzaltzeko balbula sinpleak erabiltzen zituzten ("bang-bang" kontrola deritzona). Balbula hauek bi ezarpen zituzten:
- Erabat irekita:Emaria maximoa
- Guztiz itxita:Fluxurik ez
Bang-bang kontrolatzeko arazoak:
- Balbulak azkar ireki edo ixtean bat-bateko presioa igotzen da
- Tresneriaren bibrazioa eta esfortzu mekanikoa
- Abiadura edo posizio zehatzak lortzeko zailtasuna
- Fluxu osoko etengabeko funtzionamenduaren energia-hondakina
Bide Berria: Kontrol Proportzionala
Balbula proportzionalak dena aldatu zuten emanez:
Azelerazio Leuna
Abiarazte-gelditze mugimenduaren ordez, makineria leunki mugitzen da atsedenetik abiadura osora.
Abiadura Kontrol zehatza
Abiadura zehatzak ezar ditzakezu makina-zikloaren zati desberdinetarako.
Energia Eraginkortasuna
Sistemak behar duen emaria bakarrik erabiltzen du, behar duenean.
Produktu-kalitate hobea
Mugimendu leunagoak fabrikazio prozesuetan emaitza hobeak esan nahi ditu.
Mantentze Murriztua
Talka eta bibrazio gutxiagok ekipoen bizitza luzeagoa dakar.
Mundu errealeko eragina
Demagun plastikozko piezak egiten dituen injekzio-makina bat:
- Sistema zaharra:Injekzio aharia abiadura osoz mugitu zen edo erabat gelditu zen, akatsak eta material alferrik galtzea eraginez
- Sistema berria:Ahariaren abiadura leunki aldatzen da injekzio-zikloan zehar, kalitate handiko pieza koherenteak ekoizten ditu
Kontrol sinpletik adimendunerako bilakaera honek balbula proportzionalak ezinbestekoak bihurtu ditu fabrikazio modernoan.
Nola funtzionatzen dute: Teknologiaren barruan
Emari proportzionalak kontrolatzeko balbulek nola funtzionatzen duten ulertzeak hobeto aukeratzen eta erabiltzen laguntzen dizu. Apur ditzagun funtsezko osagaiak.
[Ikasi osoabalbula proportzionalen funtzionamendu-printzipioa]
1. Solenoide proportzionala: garuna
Solenoide proportzionala balbularen garuna bezalakoa da. Piztuta edo itzalita dauden solenoide arruntek ez bezala, solenoide proportzionalek indar kantitate desberdinak sor ditzakete jasotzen duten seinale elektrikoaren arabera.
Nola funtzionatzen du:
- Seinale elektrikoa jasotzen du (korrontea edo tentsioa)
- Seinale horren proportzionala den indar magnetikoa sortzen du
- Seinale gehiago = indar magnetiko gehiago
- Indar honek balbularen barruko zatiak mugitzen ditu
Ezaugarri nagusiak:
- DC potentzia erabiltzen du funtzionamendu ona izateko
- Sarritan PWM (pultso-zabalera modulazioa) seinaleak erabiltzen ditu 200 Hz inguruan
- "Dither" izan daiteke: marruskadura murrizten duten bibrazio txikiak
2. Bobina eta balbula gorputza: fluxu kontrolatzailea
Balbula gorputzaren barruan bobina izeneko zehaztasunez mekanizatutako zilindro bat dago. Bobina hau aurrera eta atzera irristatzen da fluxua kontrolatzeko.
Spool Diseinu Ezaugarriak
- Neurketa-koskak:Forma bereziak (V, U edo angeluzuzenak) bobinan mozten dira, bobinaren posizioarekin fluxua nola aldatzen den kontrolatzen dutenak
- Gainjartze-ezaugarriak:Bobina ertzak portuekin lerrokatzeak balbulen erantzunean eragiten du
Fluxuaren Ezaugarriak
- Fluxu lineala:Emaria proportzionalki handitzen da bobina mugimenduarekin
- Fluxu progresiboa:Emaria gehiago handitzen da irekidura handiagoetan, kontrol finagoa emanez emari baxuetan
3. Presio-konpentsazioa: Fluxu koherentea mantentzea
Kalitatezko balbula proportzionalen ezaugarri garrantzitsuenetako bat presio-konpentsazioa da. Sistema honek emaria konstante mantentzen dela ziurtatzen du karga-presioa aldatzen denean ere.
Konpentsaziorik gabeko arazoa:Karga handia altxatzen ari bazara, atzeko presioa handitu egiten da, fluxua murrizten du, nahiz eta balbularen irekiera berdina izan.
Irtenbidea:Presio-konpentsagailu batek automatikoki doitzen du presio-jaitsiera bobina nagusian zehar, konstante mantentzeko.
Abantailak:
- Fluxua balbula seinalearen araberakoa da, ez kargaren araberakoa
- Aurreikus daitekeen sistemaren portaera
- Programazio eta kontrol errazagoa
4. Feedback sistemak: zehaztasuna bermatzea
Goi-mailako balbula proportzionalak bobinaren benetako posizioa kontrolatzen duten eta nahi den posizioarekin konparatzen dituzten feedback sistemak dituzte.
| Balbula Mota | Iritzia | Zehaztasuna | Kostua | Aplikazioak |
|---|---|---|---|---|
| Begizta irekiko balbulak | Ez dago iritzirik | Moderatua | Behea | Oinarrizko aplikazioak |
| Begizta itxiko balbulak | LVDT sentsoreak | Alta | Gorago | Zehaztasun aplikazioak |
Emaria Kontrolatzeko Balbula Proportzional motak
Balbula proportzionalak hainbat konfiguraziotan daude. Mota hauek ulertzeak zure aplikaziorako egokia aukeratzen laguntzen dizu.
Drive Mekanismoaren arabera
Ekintza zuzeneko balbulak
Solenoideak zuzenean mugitzen du bobina
- Erantzun azkarra (5-10 milisegundo)
- Tamaina trinkoa
- Diseinu sinplea
Mugak:Emari txikiagoetara (<50 L/min) eta presioetara (<210 bar) mugatuta.
Onena:Sistema txikiak, gailu medikoak, balbula handiagoetarako etapa pilotuak
Pilotu bidezko balbulak (bi etapa)
Balbula pilotu txiki batek olio-fluxua kontrolatzen du bobina nagusia mugitzeko
- Emari handiak kudeatu ditzake (1600 L/min arte)
- Presio handiak (350 bar arte)
Mugak:Erantzun motelagoa (~100 ms)
Onena:Makineria astuna, industria sistema handiak, potentzia handiko aplikazioak
Funtzioen arabera
Emaria Kontrolatzeko Balbulak
- Lehen lana fluxua kontrolatzea da
- Normalean 2 edo 3 noranzko konfigurazioak
- Sarritan presio-konpentsazioa barne
- Kontrolatu eragingailuaren abiadura
Norabide-kontrol-balbulak
- Kontrolatu fluxua eta norabidea
- Normalean 4 bideko eta 3 posizioko balbulak
- Ordeztu hainbat balbula sinple
- Zilindroa edo motorraren norabidea eta abiadura kontrolatzea
Presioa Kontrolatzeko Balbulak
- Kontrol sistemaren presioa emaria baino
- Sartu erliebe-balbulak eta presioa murrizteko balbulak
- Mantendu funtzionamendu-presio seguruak
Proportzionala eta beste balbula mota batzuk
Balbula proportzionalak beste teknologiekin nola alderatzen diren ulertzeak erabaki hobeak hartzen laguntzen dizu.
Pizte/Itzali balbul proportzionalak
| Ezaugarri | On/off balbulak | Balbula Proportzionalak |
|---|---|---|
| Kontrol mota | Binarioa (irekia/itxita) | Etengabea (aldakorra) |
| Emaria Kontrola | Emari osoa edo emaririk gabea | Edozein fluxu % 0-100 |
| Sistema Shock | Altua (bat-bateko aldaketak) | Baxua (trantsizio leunak) |
| Energia Erabilera | Askotan alferrik galtzen | Eraginkorra (etortzeko eskaera) |
| Konplexutasuna | Zirkuitu sinpleak | Elektronika konplexuagoa |
| Kostua | Hasierako kostu baxua | Hasierako kostu handiagoa |
Balbula proportzionalak vs
| Ezaugarri | Balbula Proportzionalak | Servobalbulak |
|---|---|---|
| Zehaztasuna | Ongi (±% 2-5) | Bikaina (±% 0,5) |
| Erantzun Abiadura | Ertaina (2-50 Hz) | Oso azkarra (>100 Hz) |
| Kostua | Moderatua | Altua (10-20 aldiz gehiago) |
| Kutsadurarako tolerantzia | Alta | Baxua (olio oso garbia behar du) |
| Konplexutasuna | Moderatua | Alta |
| Mantentzea | Estandarra | Espezializatua |
Mota bakoitza noiz aukeratu
Aukeratu On/Off balbulak noiz:
- Ireki/itxitako kontrol sinplea besterik ez duzu behar
- Kostua da kezka nagusia
- Aplikazioak kolpeak eta bibrazioak jasan ditzake
- Kontrol zehatza ez da beharrezkoa
Aukeratu balbula proportzionalak noiz:
- Abiadura aldakorra edo posizio kontrola behar duzu
- Funtzionamendu leuna garrantzitsua da
- Eraginkortasun energetikoa garrantzitsua da
- Zehaztasun moderatua nahikoa da
- Industria-ingurune tipikoetan lan egitea
Berezitasun hidraulikoetarako, ikusbalbula proportzional hidraulikoen gida
Aukeratu Servo Balbulak noiz:
- Zehaztasun oso handia behar da
- Oso erantzun azkarra behar da
- Kostua errendimenduaren bigarren mailakoa da
- Fluido hidraulikoa oso garbi mantendu dezakezu
- Aplikazioak hala eskatzen du (aeroespaziala, probak)
Jakin behar dituzun errendimendu-neurri nagusiak
Balbula proportzionala hautatzean, hainbat errendimendu-neurkek zure aplikazioan nola funtzionatuko duten zehazten dute.
Emaria eta presioaren balorazioa
Gehienezko Emaria
- Presio-jaitsiera estandarrean zehaztu ohi da (5 bar edo 70 psi adibidez)
- Tarte tipikoak: 7-1000 L/min (2-260 GPM)
- Aukeratu eragingailuaren abiadura-baldintzen arabera
Presio maximoa
- Presio-muga segurua
- Tarte tipikoak: 280-400 bar (4000-5800 psi)
- Zure sistemaren gehienezko presioa gainditu behar du
Presio-jaitsiera
- Balbulan zehar galtzen den presioa emaria nominalean
- Baxuagoa da eraginkortasunerako
- Tipikoa: 5-35 bar (70-500 psi) emari nominalean
Zehaztasuna eta errepikakortasuna
Histeresia
Irteera aldea norabide ezberdinetatik puntu berera hurbiltzean
- Tipikoa: eskala osoaren % 2-5
- Behea hobe da doitasun aplikazioetarako
Linealtasuna
Balbularen fluxuak sarrerako seinalea zenbateraino jarraitzen duen
- Tipikoa: eskala osoaren % ±2
- Balbula linealak errazago kontrolatzen dira
Errepikagarritasuna
Koherentzia sarrerako seinale berera itzultzean
- Tipikoa: eskala osoaren % 1-3
- Garrantzitsua ekoizpen koherenterako
Banda hila
Irteerarik sortzen ez duen sarrera-seinalearen barrutia
- Ohikoa: seinalearen barruti osoaren % 2-5
- Bobina gainjartzeak eragindakoa, zigilatzeko beharrezkoa
Errendimenduaren Konparazio Taula
| Balbula Mota | Fluxuaren barrutia | Presioa | Erantzun Denbora | Histeresia | Kutsadurarako tolerantzia | Kostu erlatiboa |
|---|---|---|---|---|---|---|
| Oinarrizko Proportzionala | 7-100 L/min | Gehienez 280 bar | 20-100 ms | % 3-5 | Alta | 2-4x |
| Begizta itxiko proportzionala | 7-1000 L/min | Gehienez 350 bar | 10-50 ms | %1-2 | Alta | 4-8x |
| Serbo-Proportzionala | 10-500 L/min | Gehienez 350 bar | 5-20 ms | <1% | Moderatua | 8-15x |
