Inoiz galdetu al zaizu nola egiten duten makineria astunak induskorrak eta bulldozeroak beren botere sinestezina? Sekretua askotan pistoi axial ponpa deritzon zerbaitetan datza. Hona hemen jende askok puzzlatzen duen galdera: Pistoi axial ponpak presioa sortzen al dute?
Erantzun laburra baietz da, baina ez pentsa dezakezu moduan. Egin dezagun botere hidraulikoen mundu liluragarri honetan eta ezagutu makina harrigarri hauek nola funtzionatzen duten.

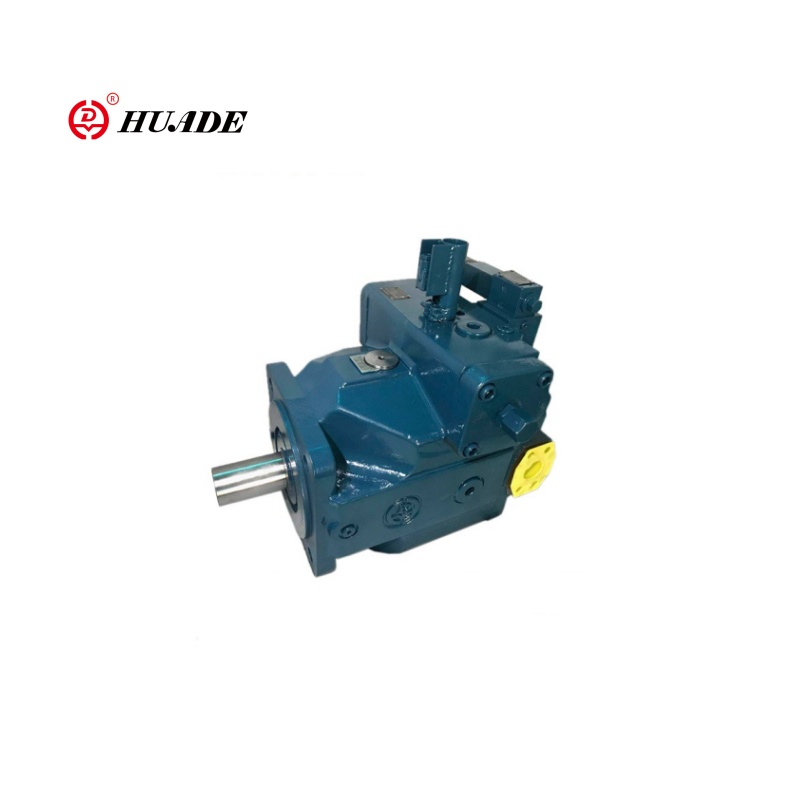

Zer da zehazki pistoi axial bat?
Pentsa ezazu pistoi axial bat sistema hidrauliko baten bihotz gisa. Zure bihotzak odola gorputzean zehar ponpatzen duen bezala, ponpa honek fluido hidraulikoa mugitzen du makinen bidez lan egiteko.
"Pistoi axiala" izena eraikitzen denetik dator:
- Agerikoesan nahi du pistonak atzera eta aurrera mugitzen direla ardatz nagusiaren lerro berean
- PistoiBenetako ponpaketa lana egiten duten zilindro txikiei egiten die erreferentzia
Ponpa hauek bereziak dira, presio oso altuak izan ditzaketelako - batzuetan 6.500 psi arte (hazbete karratu bakoitzeko kilo). Hori da, lau autoen pisua edukitzea, hazbete karratu guztietan sakatuta!
Galdera handia: benetan presioa sortzen al dute?
Horra hor interesgarria da. Ingeniaritzan esaera arrunta dago: "Pumpek fluxua sortzen dute, ez presioa". Hau smart soinua den bitartean, istorioaren zati bat baino ez da.
Egia da:Pistoi axialen ponpak fluxua sortzen dute lehenengo, orduan presioa gertatzen da fluxu horrek erresistentzia betetzen duenean.
Imajinatu lorategiko mahuka bat estutu ura haren bidez isurtzen den bitartean. Ponpa (zure txorrota) fluxua sortzen du, baina mahuka estutzen duzunean (erresistentzia sortzea), presioa sortzen da. Gauza bera gertatzen da sistema hidraulikoetan.
Nola funtzionatzen du bizitza errealean
Olio hidrauliko kopuru finkoa bihurtzen du txanda bakoitzarekin
Hori karga astuna, balbula itxia edo sisteman marruskadura izan liteke
Flikidoak beste inon joateko, beraz, presioa handitzen da
Presio hori objektu astunak igotzeko edo makineria mugitzen duena da
Pistoi axial baten ponpa barruan: giltza zatiak
Hautsi ditzagun ponpak lan egiten duten osagai nagusiak:
1. Zilindro blokea
Hau dena elkarrekin mantentzen duen gorputz nagusia bezalakoa da. Inguruan biratzen du eta pistoientzako zuloak ditu.
2. Pistons
Hauek dira atzera eta aurrera mugitzen diren zilindro txikiak. Ponpa gehienek 7 edo 9 pistoi dituzte (beti kopuru bakoitiak fluxua leuntzeko).
3. Swashplate
Plaka angelu hau bueltan eta aurrera pistoi mugimenduan biraka egiten duen zati azkarra da. Pentsa ezazu auto baten motor batean kamera bezala.
4. Unitateko ardatza
Hau motor batekin lotzen da eta dena bira egiten du.
5. Balbula Plaka
Horrek kontrolatzen du fluidoa sartu eta irteten den, likido hidraulikoetarako semaforoak bezala.
Magia nola gertatzen den: ponpaketa prozesua
Prozesua harrigarria da:
1. urratsa: xurgapen fasea
- Pistoiak atzera bota, espazio hutsak sortuz
- Likido hidraulikoa sarreratik sartzen da
- Medikuntza marrazteko xiringa bat erabiltzea bezalakoa da
2. pausoa: Deskarga fasea
- Pistoiek aurrera egiten dute, fluidoa estutuz
- Presiozko fluidoak kanporatzeak kanporatzen ditu
- Horrek presioa eraikitzen duen fluxua sortzen du
Milaka aldiz gertatzen da minutu bakoitzeko, presio handiko fluidoen korronte etengabea sortuz.
Bi motak: finkoa vs desplazamendu aldakorra
Pistoi axial ponpak bi zapore nagusi daude:
- Swashplate angelua ez da inoiz aldatzen
- Fluido kopuru bera ponpatzen dute beti
- Sinplea eta fidagarria, oinarrizko auto motor bat bezala
- Swashplate angelua egokitu daiteke
- Zenbat fluido ponpatzen duten kontrolatu dezakezu
- Konplexuagoa baina askoz malguagoa
- Autoa etengabe aldakorreko transmisioarekin edukitzea bezala
Mundu errealeko aplikazioak: ponpa hauek aurkituko dituzu
Pistoi axial ponpak nonahi daude, nahiz eta ikusten ez dituzun:
Eraikuntzarako ekipoak
- Hondeatzaileek zikinkeria tona altxatzeko erabiltzen dituzte
- Bulldozers lur gogorren bidez bultzatzen da
- Garabiak material astunak altuera handietara igotzeko
Makina industrialak
- Prentsa hidraulikoek metalezko piezak osatzen dituzte
- CNC makinak doitasun izugarriarekin mozten dira
- Injekzio moldaketek plastikozko produktuak egiten dituzte
Garraio
- Hegazkinak erabiltzen ditu lurreratze engranajeak eta hegaldi kontrolak egiteko
- Itsasontziek fidatzen dituzte zuzendaritza sistemetarako
- Auto aire girotuko sistema batzuek ere erabiltzen dituzte
Nekazaritza
- Traktoreek energia hidraulikoa erabiltzen dute eranskinetarako
- Harvesters-ek ebaketa mekanismo konplexuak erabiltzen ditu
- Ureztatze sistemak ura modu eraginkorrean mugitzen dute
Presio gaitasunak: zein indartsuak dira?
Pistoi axial ponpek presio maila desberdinak kudeatu ditzakete:
- Presio ertaineko ereduak:Gehienez 3.600 PSI
- Presio handiko ereduak:5.000 eta 6.500 psi
- Ponpa espezializatuak:Batzuk are handiagoa izan daitezke
Hori ikuspegian jartzeko, auto pneumatiko tipiko batek 30-35 PSI inguru ditu. Ponpa hauek 100-200 aldiz indartsuagoa den presioa sor dezakete!
Zergatik presio gaiak
Presioa da sistema hidraulikoek beren indar izugarria ematen dutena. Hona hemen:
Indar biderketa
Pascalen printzipioa erabiliz (frantses adimendun baten izena), sistema hidraulikoek indarra biderkatu dezakete. Pistoi txiki baten indar txiki batek indar handia sor dezake pistoi handi batean.
Kontrol zehatza
Presio altuak mugimendu oso zehatzak ahalbidetzen ditu, horregatik sistema hidraulikoak erabiltzen dira hegazkin kontroletan eta ekipamendu kirurgikoetan.
Potentzia trinkoa
Sistema hidraulikoek energia izugarria izan dezakete osagai nahiko txikietatik, ekipamendu mugikorretarako ezin hobeak izan daitezke.
Arazo eta irtenbide arruntak
Edozein makina bezala, pistoi axial ponpak arazoak izan ditzakete:
Presio pultsazioa
Arazoa:Fluxua ez da oso leuna, bibrazioak sortuz
Irtenbidea:Erabili pistoi eta balbula diseinu bereziak
Barne-ihesak
Arazoa:Fluidoak ponparen barruan, eraginkortasuna murriztuz
Irtenbidea:Mantenimendu erregularra eta kalitatezko fluido hidraulikoa
Gehiegizko berogailua
Arazoa:Presio altuak beroa sortzen du, eta horrek zigiluak kaltetu ditzake
Irtenbidea:Hozteko sistema egokiak eta presioaren erliebe balbulak
Mantentze-aholkuak: Ponpa zoriontsu mantentzea
Pistoi ardatz ponpa bat ondo mantentzeko:
- Jarrai ezazu fluidoa garbi- Olio zikina sistema hidraulikoen etsaia da
- Aldatu iragazkiak aldizka- Pentsa ezazu ponpa aire iragazkiak bezala
- Presioa eta tenperatura kontrolatu- Gehiegi arazoak sor ditzake
- Begiratu ihesak- kanpoko ihesak hondakin fluidoak; Barne-ihesak eraginkortasuna murrizten du
- Jarraitu mantentze ordutegiak- Ohiko egiaztapenek arazo handiak ekiditen dituzte
Pistoi axial ponpak beste mota batzuetara alderatzea
Engranaje-ponpak:Presio sinpleagoa, merkeagoa baina mugatua
Pistoi axiala:Konplexuagoa, garestiagoa, baina presio gaitasun handiagoa
Ponpak vane:Fluxu lasaiagoa, leunagoa, baina ez indartsua
Pistoi axiala:Ozenago, baina muturreko presioak kudeatu ditzake
Zentrifugo:Handia ur asko presio baxuan mugitzeko
Pistoi axiala:Presio handiko, aplikazio zehatzak egiteko ezin hobea
Pistoi axialen ponpak etorkizuna
Teknologiak ponpa hauek hobetzen jarraitzen du:
Kontrol adimendunak
Ponpa berriek automatikoki doitu dezakete irteera sistemak behar duena, energia aurreztea eta errendimendua hobetzea.
Material hobeak
Material aurreratuek ponpak irauten dute eta presio handiagoak kudeatzen dituzte.
Jarraipen digitala
Sentsoreek mantentze-lanak behar direnean aurreikusi dezakete, ustekabeko matxurak ekiditeko.
Energia Eraginkortasuna: Zergatik da garrantzia
Pistoi axial modernoak oso eraginkorrak dira:
- Eraginkortasun bolumetrikoa:Fluidoaren% 96 gehienez ponpatzen da
- Eraginkortasun mekanikoa:Oso energia gutxi alferrik galtzen da
- Desplazamendu aldakorra:Behar duzuna soilik ponpatzen du, energia aurreztea
Eraginkortasun hori garrantzitsua da:
- Elektrizitatean dirua aurrezten du
- Bero-sorkuntza murrizten du
- Ingurugiroarentzat hobea da
Eskuineko ponpa aukeratzea
Pistoi axial ponpa bat hautatzerakoan, kontuan hartu:
Presio baldintzak
Zenbat presio behar du zure sistemak benetan? Ez ezazu ondo atera - energia eta dirua xahutzen ditu.
Fluxu-tasa
Zenbat fluido mugitu behar da minutu bakoitzeko? Honek ponparen tamaina zehazten du.
Kontrol mota
Irteera edo aldaketa aldakorra behar al duzu? Aldagai kostuak gehiago baina malgutasuna eskaintzen du.
Ingurugiro
Barruan edo aire librean funtzionatuko al du? Baldintza garbi edo zikinetan? Tenperatura muturrak?
Aurrekontu
Balantze-kostua epe luzeko funtzionamendu kostuak eta fidagarritasuna ditu.
Segurtasunari buruzko gogoetak
- Sekula ezPresiozko sistemetan lan egitea
- Erabili beti segurtasun ekipamendu egokia
- Makineria hidraulikoaren aurretik prestatu
- Errespetatu boterea - presiopean dagoen fluido hidraulikoa larruazala moztu daiteke
Sistemaren integrazioa ulertzea
Pistoi axial ponpak ez dute bakarrik lan egiten. Sistema hidrauliko oso baten parte dira:
Urtera
Likido hidraulikoa gordetzen du eta hozteko aukera ematen du
Gaingo
Mantendu fluidoa garbi eta babestu sistemaren osagaiak
Balbaldak
Kontrol fluxuaren norabidea, presioa eta abiadura
Aktuadore
Bihur ezazu botere hidraulikoa lan mekanikora (zilindroak, motorrak)
Hozteko sistema
Sistemak sortutako beroa kudeatzen du
Arazoak konpontzeko gai arruntak
Presio baxuko irteera
- Egiaztatu barne-ihesak
- Egiaztatu ponpa desplazatzeko ezarpena
- Bilatu kanpoko ihesak
- Egiaztatu erliebe-balbula ezarpena
Gehiegizko zarata
- Begiratu fluidoen maila eta kalitatea
- Bilatu airea sisteman
- Egiaztatu muntatu egokia
- Begiratu higatutako osagaiak
Gehiegizko berogailua
- Egiaztatu hozte sistema
- Egiaztatu fluidoen biskositate egokia
- Bilatu gehiegizko presioa
- Begiratu blokeatutako iragazkiak
Beheko lerroa
Beraz, pistoi axial ponpek presioa sortzen al dute? Erabat! Fluxua sortzen duten bitartean, fluxu hori sistema hidraulikoan erresistentzia betetzen duenean presio bihurtzen da. Presio hori da ekipamendu hidraulikoek bere botere eta doitasun ikaragarria ematen duena.
Ponpa horiek industria ugari iraultzen dituzten ingeniaritza mirariak dira. Aireportuan zure oinarria aireportuko lurreratzera zure fundazioa aireportuan zulatuz, pistoi axialen ponpak atzean ari dira gure mundu modernoa posible izan dadin.
Lanean nola funtzionatzen duten ulertzea eguneroko makinetan sartzen den ingeniaritza sinestezina eskertzen laguntzen digu. Ekipamendu astunen pieza bat lantzen duzun hurrengo aldian, ziur asko, pistoi axial bat dago barruan, lasai mugitzeko behar den presioa sortuz. Literalki!
Takeaways gakoak
- Pistoi axial ponpak fluxua sortzen dute, erresistentzia betetzen duenean presio bihurtzen dena
- Presio oso altuak izan ditzakete (6.500+ PSI arte)
- Eraikuntza, Aeroespaziala, Industri eta Nekazaritzan erabiltzen dira
- Mantentze egokia funtsezkoa da bizitza luzeko eta funtzionamendu fidagarria lortzeko
- Aldaketa aldakorreko ponpak energia-eraginkortasun eta kontrol hobea eskaintzen dute
- Beste ponpa motak baino konplexuagoak dira, baina presio handiko aplikazioetarako errendimendua eskaintzen dute
Hidraulikoei buruz ikasten ari zaren ala ez, ekipamenduak mantentzen dituen teknikariak edo kuriosoak diren norbaitek lan egiten dutenak, pistoi ardatz-ponpak ulertzea ingeniaritza eta teknologia mundu liluragarria irekitzen ote du.
