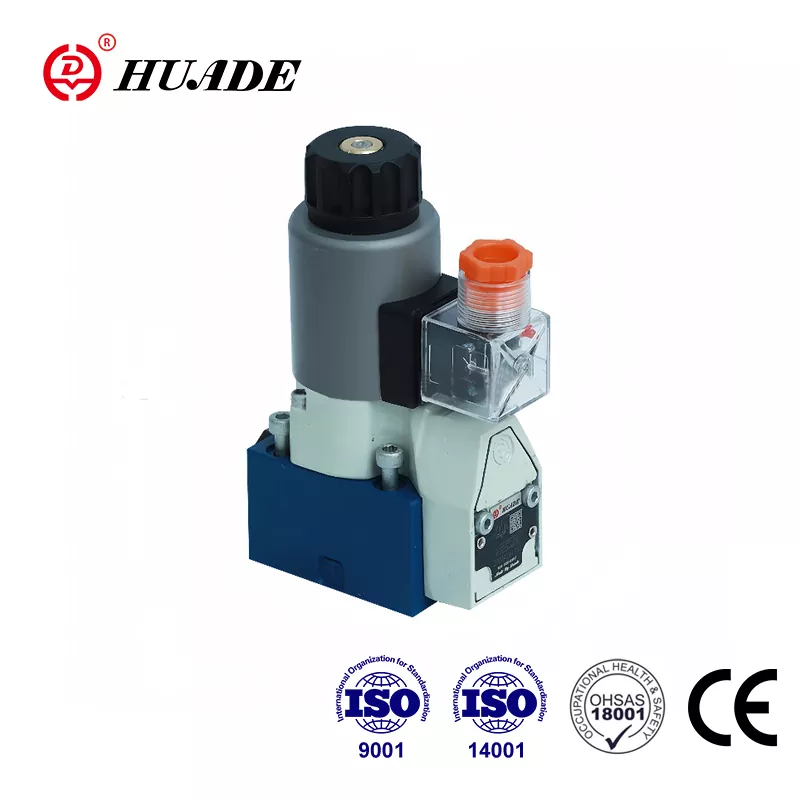

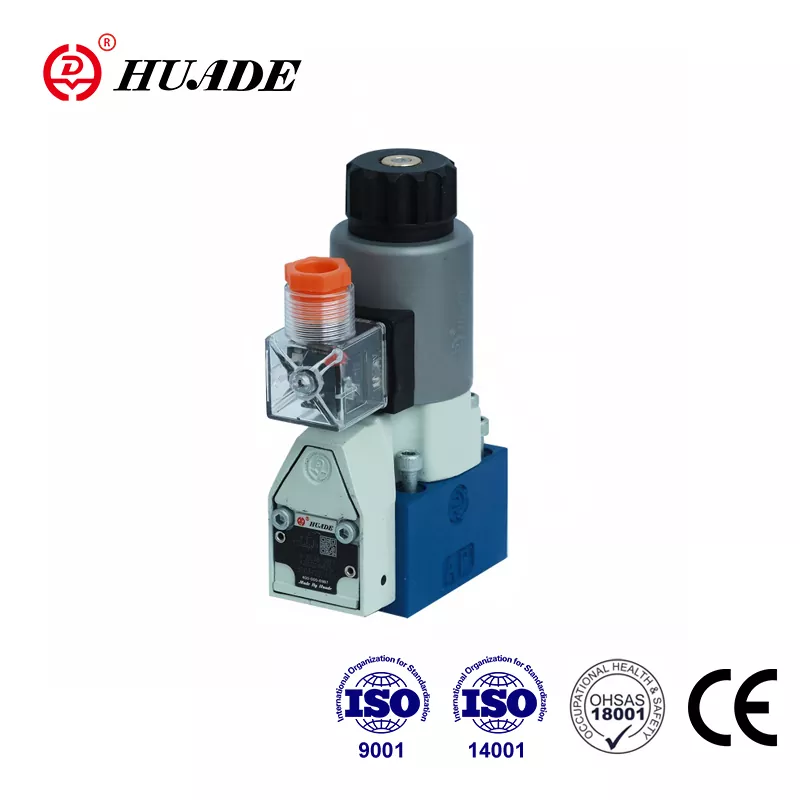

Huade Hydraulic Txinako industria hidraulikoko fabrikatzaile liderra da eta 1979tik Rexroth-ekin epe luzeko lankidetza-esperientzia izan du. Huade® norabide-balbulak M-SEW 6 motako Rexroth® M-SEW 6 osagaien seriearen ordezko merkea da 3X. . Kalitate onarekin eta prezio baxuagoarekin lehiakorra da. Produktu hidraulikoen kalitate handia bermatzeko, Huade Hydraulic-ek mundu osotik inportatutako ekoizpen-ekipamendu aurreratu 750 pieza baino gehiago ditu. Solenoide-balbula honen kalitatea guztiz bat dator bezeroen eskakizunetara. Fabrikak nazioarteko estandarrak gainditu ditu, hots, ISO9001, ISO14001 eta OH SAS18001. Norabide-balbulen serieak asko erabiltzen dira hainbat industria-ingurunetan.
|
Datu teknikoak (Parametro horietatik kanpo dauden aplikazioetarako, mesedez kontsulta gaitzazu!) |
|||
|
Orokorra |
|||
|
Instalazioa |
aukerakoa |
||
|
Max. giro-tenperatura (℃) |
50 |
||
|
Pisua |
2/2 bideko poppet balbula (kg) |
1.5 |
|
|
3/2 bideko poppet balbula (kg) |
1.5 |
||
|
4/2 bideko poppet balbula (kg) |
2.3 |
||
|
Datu hidraulikoak |
|||
|
Max. funtzionamendu-presioa (MPa) |
ikusi taula 140. orrialdean |
||
|
Max. emaria (L/min) |
25 |
||
|
Presiozko fluidoa |
olio mineralak edo fosfato-esterrak |
||
|
Presio-fluidoaren tenperatura-tartea (℃) |
- 30etik + 80era |
||
|
Biskositate-tartea (mm²/s) |
2,8tik 500era |
||
|
Kutsadura-maila μm |
Fluido hidraulikoaren kutsadura-maila onargarria den NAS 1638 9. klasearekin. Horregatik, β10≥ 75eko gutxieneko atxikipen-tasa duen iragazkia gomendatzen dugu. |
||
|
Datu elektrikoak |
|||
|
Tentsio mota |
DC |
AC |
|
|
Tentsio erabilgarri (V) |
12, 24, 42, 96, 110, 205, 220 |
zuzengailuaren bidez bakarrik posible da |
|
|
Tentsio tolerantzia (tentsio nominala) (%) |
±10 |
||
|
Energia-kontsumoa (W) |
30 |
||
|
Betebeharra |
% 100 |
||
|
ISO 6403ra aldatzeko denbora |
ikusi beheko taula |
||
|
Aldaketa-maiztasuna (zikloa s/h) |
15000 |
||
|
Babesa DIN 40 050 |
IP65 |
||
|
Max. bobinaren tenperatura (℃) |
150era |
||
Ezaugarriak:
▶ Zuzeneko aktuazio-balbula, solenoidearen eraginez
▶ Ataka itxia ez da ihesik
▶ Presioan denbora luzez egon ondoren ere aldatzea bermatzen da
▶ Solenoide bobina 90° biratu daiteke
▶ Banakako konexio elektrikoa
▶ Eskuz aldatzeko babesarekin, aukerakoa
▶ Portatzeko eredua Din 24 340 A formara, ISO 4401 eta CETOP - RP 121H
Aplikazioa:
2 motako M-SEW norabide-balbula solenoideak eragiten duen norabide-balbula bat da. Fluxu baten hasiera, geldialdia eta norabidea kontrolatzen dituzte.
1. Funtzioak, Poppet norabide-balbularen atala M-SEW 6
M-SEW 6, funtsean, karkasa bat (1), solenoideak (2), balbula sistema gogortua (3) eta bola(k) (4) ixteko elementu gisa osatzen dute.
Oinarrizko printzipioa:
Hasierako posizioan bola (4) malgukiaren (9) eserlekuaren gainean sakatzen da, eta posizio kommutatuan solenoideak (2). Solenoideak (2) indarrak palankaren (6) eta bolaren (7) bidez eragiten du bi aldeetatik zigilatuta dagoen eragile-pinaren (8). Bi zigilatzeko elementuen arteko ganbera P atakarekin lotuta dago. Balbula-sistema (3) presioa orekatu egiten da eragiketa-indarren (solenoidea edo itzulera-malgukia). Balbulak, beraz, 63 MPa-ko presioraino erabil daitezke.
M-2SEW6N motako ebakidura-ikuspegia
M-3SEW6U motako ebakidura-ikuspegia
