Sistema hidraulikoekin lan egiten duzunean, fluidoak norabide egokian isurtzen duten osagaiak behar dituzu. Check Valve RVP 25 hori egiteko diseinatutako gailu fidagarria da. Balbula honek olio hidraulikoa norabide bakarrean isurtzen uzten du, atzerako fluxua blokeatzen duen bitartean. Kontzeptu sinplea da, baina Check Valve RVP 25-k lan hau oso ondo egiten du presio ertain eta altuko sistemetan.
RVP 25 HYDAC eta MHA Zentgraf bezalako Europako fabrikatzaile ezagunek egindako kontrol-balbulen familia batekoa da. Huade eta Hengli bezalako konpainien bertsio bateragarriak ere aurki ditzakezu. Balbula hauek zuzenean muntatzen dira kolektoreetan, konexio hidraulikoak antolatzen dituzten metalezko blokeak dira. Diseinu honek lekua aurrezten du eta instalazioa garbiagoa egiten du banakako tutuetarako osagarriak erabiltzea baino.
"25" zenbakiak balbularen tamaina nominalari egiten dio erreferentzia, hau da, DN25 edo hazbeteko diametroa gutxi gorabehera. Tamaina honek emari ertain eta handiak maneiatzen ditu, normalean minutuko 150 eta 550 litro bitartekoak. Hori nahikoa da eraikuntzako ekipoetarako, industria-makinetarako eta sistema automatizatuetarako. Check Valve RVP 25-k ondoen funtzionatzen du norabide bakarreko fluxu koherentea behar duzun aplikazioetan maiz bizikletaz ibili gabe.
Egiaztatzeko RVP 25-ek nola funtzionatzen duen
Check Valve RVP 25-en barruan, oinarrizko zati batzuk elkarrekin funtzionatzen dituzu. Balbula-gorputza, kono-formako eserlekua, mugitzen den pistoia edo bola bat, malgukia eta O-ring izeneko gomazko zigiluak daude. Diseinua zuzena da, eta horrek fidagarria egiten du.
Fluido hidraulikoak balbula norabide egokian bultzatzen duenean, presioak malgukiaren indarra gainditzen du. Honek pistoia bere eserlekutik urruntzen du, fluidoa igarotzeko irekidura bat sortuz. Aurrerako fluxu honetan presio-jaitsiera nahiko baxua da, normalean bar batzuk besterik ez dira emari altuetan ere. Eraginkortasun honek esan nahi du zure ponpak ez duela behar baino gehiago lan egiten.
Fluidoak atzera isurtzen saiatzen denean, malgukiak berehala bultzatzen du pistoia eserlekuaren aurka. Konoaren formak zigilu estua sortzen du, eta alderantzizko presioak zigilua are estuago sakatzen laguntzen du. Metal-metal kontaktu honek ia ihes guztiak geldiarazten ditu. DIN EN 12266 bezalako industria-arauen arabera, Check Valve RVP 25-ek "zero isurketa" deritzon sailkapena lortzen du, nahiz eta gutxieneko isurketa normala den mundu errealeko baldintzetan.
Fabrikatzaile ezberdinek barne-diseinu apur bat desberdinak erabiltzen dituzte. HYDAC bertsioek normalean kono-formako pistoia erabiltzen dute zehaztasun-kontrolerako. Zentgraf modeloek sarritan bola-diseinua erabiltzen dute, presio baxuagoetan azkarrago erantzuten duena. Bi ikuspegiak ondo funtzionatzen dute, baina konoaren diseinuak, oro har, tolerantzia estuagoak eskaintzen ditu. Bi fabrikatzaileren Check Valve RVP 25-ek mineraletan oinarritutako olio hidraulikoak maneiatzen ditu segundoko 2,8 eta 500 milimetro karratu arteko biskositatea dutenak. Zure fluido hidraulikoa gutxienez 20 mikratan iragazi nahi duzu balbula barruan kutsadura saihesteko.
Axola duten zehaztapen teknikoak
Check Valve RVP 25-ren zehaztapenak ulertzeak zure sistemarako balbula egokia aukeratzen laguntzen dizu. Lan-presioa da kopuru garrantzitsuenetako bat. RVP 25 balbula gehienek 350 bar-era iristen dute, hau da, hazbete karratuko 5.000 kilo inguru. Huade eta Hengli bezalako hornitzaileen bertsio batzuk 315 baretarako balio dute, hau da oraindik aplikazio gehienetarako. Presio-balorazio hau olio mineral estandarra tenperatura normaletan erabiltzen ari zarenean aplikatzen da.
Gehienezko emaria fabrikatzaileen artean pixka bat aldatzen da. HYDAC-ek bere Check Valve RVP 25 baloratzen du 150 litro minutuko edo 568 litro inguru minutuko. Zentgraf eta Txinako fabrikatzaile bateragarriek minutuko 400 eta 550 litro arteko emariak aldarrikatzen dituzte. Zure sistemak kudeatu dezakeen benetako emaria onar dezakezun presio-jaitsieraren araberakoa da. Emari handiagoetan, presio-jaitsiera handitzen da, eta horrek sistemaren eraginkortasun orokorra eragin dezake.
Irekitze-presioa, pitzadura-presioa ere deitzen zaio, Check Valve RVP 25 noiz irekitzen hasten den zehazten du. Bertsio estandarrak 7 psi edo 0,5 bar inguru irekitzen dira. Hau nahikoa baxua da, funtzionamendu arruntean balbulak alferrikako erresistentzia ez sortzeko. Hala ere, irekiera-presio handiagoa duten bertsioak eska ditzakezu, 25 psitik 65 psi edo 4,5 bar bitartekoak. Irekitze-presio handiagoak hobeto funtzionatzen du atzera-fluxu txikirik saihestu behar duzun sistemetan, alderantzizko presio minimoan ere. Gogoan izan fabrikatzaileek ehuneko 30eko gehi edo ken tolerantzia onartzen dutela irekiera-presioaren balio hauetan.
Tenperatura tartea beste kontu praktiko bat da. Check Valve RVP 25-k segurtasunez funtzionatzen du 20 gradu Celsius negatibotik 100 gradu Celsius positiboetara. Hori da 4 gradu Fahrenheit eta 212 gradu Fahrenheit negatiboa. Muga hauek kautxuzko O-eraztunetatik datoz, normalean FPM edo NBR materialez eginak. FPM-k hobeto maneiatzen ditu tenperatura altuagoak, eta NBRk, berriz, gutxiago kostatzen du eta ondo funtzionatzen du baldintza moderatuetan.
Balbula gorputza karbono-altzairuz egina dago, askotan korrosioari aurre egiteko estaldura fosfato batekin. Higitzen ari den pistoiak edo bolak altzairu gogortua erabiltzen du milioika ziklo jasateko, higatu gabe. Fabrikatzaile batzuek gainazaleko tratamendu alternatibo gisa zink plaka eskaintzen dute. Material aukera hauek Check Valve RVP 25 iraunkorra egiten dute ingurune industrial zikinetan.
Konexio aukeren artean NPT hariak, SAE O-ring atakak eta BSPP hariak daude. Hala ere, erabiltzaile gehienek Check Valve RVP 25 zuzenean instalatzen dute kolektore batean torlojuak erabiliz hariztutako konexioak baino. Muntatze-estilo hau garbiagoa eta fidagarriagoa da hainbat balbula dituzten sistemetarako.
Neurri fisikoak eta instalazio-baldintzak
Neurri egokiak lortzea garrantzitsua da Check Valve RVP 25 zure bilgailu hidraulikoan integratzen duzunean. Balbulak 172 milimetro luze neurtzen du gutxi gorabehera, 79,5 milimetro altuera eta zabalera aldatu egiten da modelo zehatzaren arabera. Hori gutxi gorabehera 6,8 hazbeteko luzera eta 3,1 hazbeteko altuera du. Balbulak kolektoreari lotzen zaizkion muntatzeko aurpegiak 165 milimetro luze eta 120 milimetro zabal ditu HYDAC bertsioetan.
Fluidoa sartzen eta irteten den atakak 100 milimetroko distantziara daude zentrotik zentrora. Osagai hidrauliko askotan erabiltzen den tarte estandarra da, eta horri esker, balbula anitz sartzen diren bilgailuak diseinatzea errazten du. Portuaren diametroa bera 28 milimetrokoa da, hazbeteko hornigailuetarako egokia.
Zulatzeko zuloak egin beharko dituzu zure kolektorean Check Valve RVP 25 onartzeko. Zulo hauek 11,5 milimetroko diametroa izan behar dute, 60 milimetroko tartea. Instalazio gehienek lauzpai M10 torloju erabiltzen dituzte, 10 milimetroko diametroa dutenak. Torloju hauentzako gomendatutako momentua 70 Newton-metrokoa da, eta horrek zigilu estua bermatzen du balbulen gorputza edo kolektorea kaltetu gabe. Gehiegi estutzeak etxebizitza pitzatu edo zigilatzeko gainazala deformatu dezake.
Check Valve RVP 25 instalatu aurretik, egiaztatu zure kolektorea muntatzeko gainazala laua eta leuna dela. Gainazaleko zimurtasuna 0,8 mikrometro baino hobea izan behar da eta lautasuna 0,01 milimetroko luzera 100 milimetro bakoitzeko. Tolerantzia estu hauek O-eraztunaren zigiluaren inguruan ihesak saihesten dituzte. RVP 25-ren O-eraztunaren tamaina estandarra 32 milimetro eta 3 milimetroko zeharkako sekzioa da.
Instalatzeko prest zaudenean, aplikatu olio hidrauliko edo koipe bateragarrizko geruza fin bat O-eraztunari. Lubrifikazio honek O-eraztunaren eserlekua behar bezala jartzen laguntzen du bihurritu edo atximurtu gabe. Jarri Check Balbula RVP 25 kolektorean eta jarri eskuz muntatzeko torloju guztiak. Ondoren, estutu itzazu pixkanaka gurutzatutako ereduan, auto batean gurpilen azkoinak estutuko zenituzkeen antzera. Are gehiago estutzeak balbularen gorputza okertzea ekiditen du.
Check Valve RVP 25 edozein orientaziotan instala daiteke. Horizontalki, bertikalki edo angelu batean munta dezakezu. Ziurtatu fluxuaren norabidea balbularen gorputzean markatutako geziarekin bat datorrela. Geziak fluxu askearen norabidea erakusten du, non fluidoa P1 atakan sartu eta P2 atakan irten behar den. Balbula atzerantz instalatzeak fluxu guztia saihestuko du, eta horrek zure ponpa edo beste osagai batzuk kalte ditzake.
Pisua beste kontu bat da sistema mugikor bat diseinatzen ari bazara. Check Valve RVP 25-ek gutxi gorabehera 5,8 kilogramo pisatzen du, hau da, 12,8 kilo inguru. Honek balbula-gorputza eta muntatzeko hardware estandarra barne hartzen ditu. Portu konfigurazio desberdinak dituzten bertsio handiagoek apur bat gehiago pisatu dezakete.
Fabrikatzaile eta hornitzaile desberdinak alderatuz
Hainbat konpainiak Check Valve RVP 25 edo baliokide bateragarriak fabrikatzen dituzte. Desberdintasunak ulertzeak zure aurrekontuaren eta errendimendu-beharretan oinarritutako erosketa-erabaki adimenduna hartzen laguntzen dizu.
HYDAC da ziurrenik kontrol balbula hidraulikoen izenik ezagunena. Beren Check Valve RVP 25-ek irekitzeko presioaren aukera zabalena eskaintzen du, 7 psitik 65 psira. HYDAC balbulek proba zorrotzak egiten dituzte eta ISO 9001 ziurtagiria dute. HYDAC produktuak ValinOnline eta Motion Industries bezalako banatzaileen bidez aurkituko dituzu Ipar Amerikan eta Europan. Alde txarra kostua da. HYDAC Check Valve RVP 25 unitateek normalean 300 eta 500 dolar artean ibiltzen dira konfigurazioaren arabera. Hala ere, erabilgarritasuna bikaina da, eta normalean ordezko piezak azkar lor ditzakezu.
MHA Zentgraf-ek Check Valve RVP 25 modeloak ekoizten ditu batez ere Europako merkaturako. Haien balbulek bola motako diseinua erabiltzen dute kono pistoi baten ordez, ingeniari batzuek irekiera-presio baxuagoetarako nahiago dutenak. Zentgraf balbulak trinkoak dira eta ondo funtzionatzen dute espazio estuetan. DIN estandarrak betetzen dituzte eta pertsonalizazio aukerak eskaintzen dituzte. Prezioa 200 eta 400 dolar artean dago. Zentgraf balbulak aurki ditzakezu DirectIndustry-ren bidez eta batzuetan eBay-n, nahiz eta Europatik kanpo eskuragarritasuna mugatua izan.

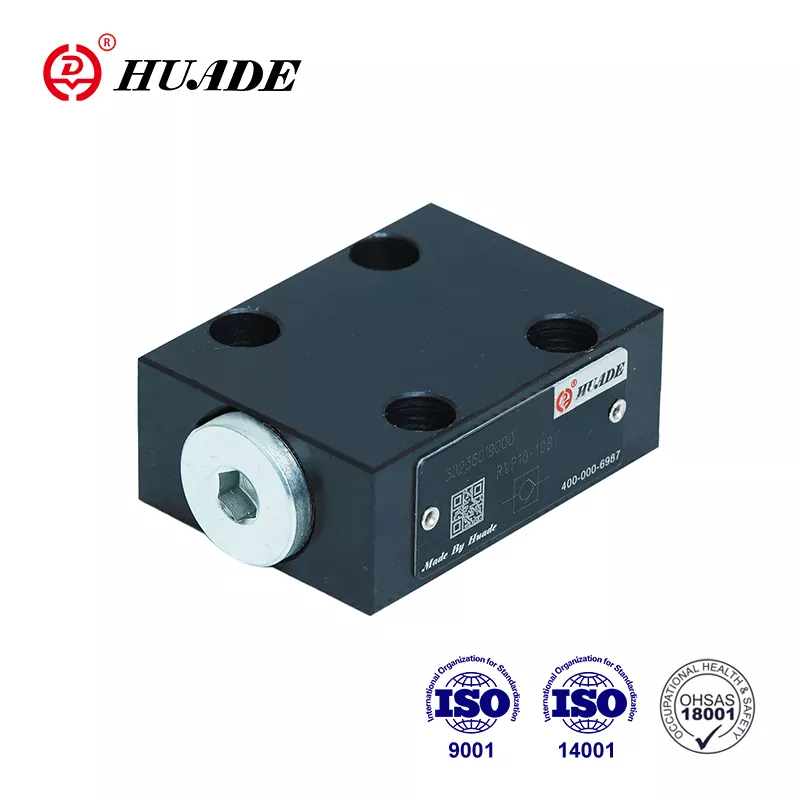

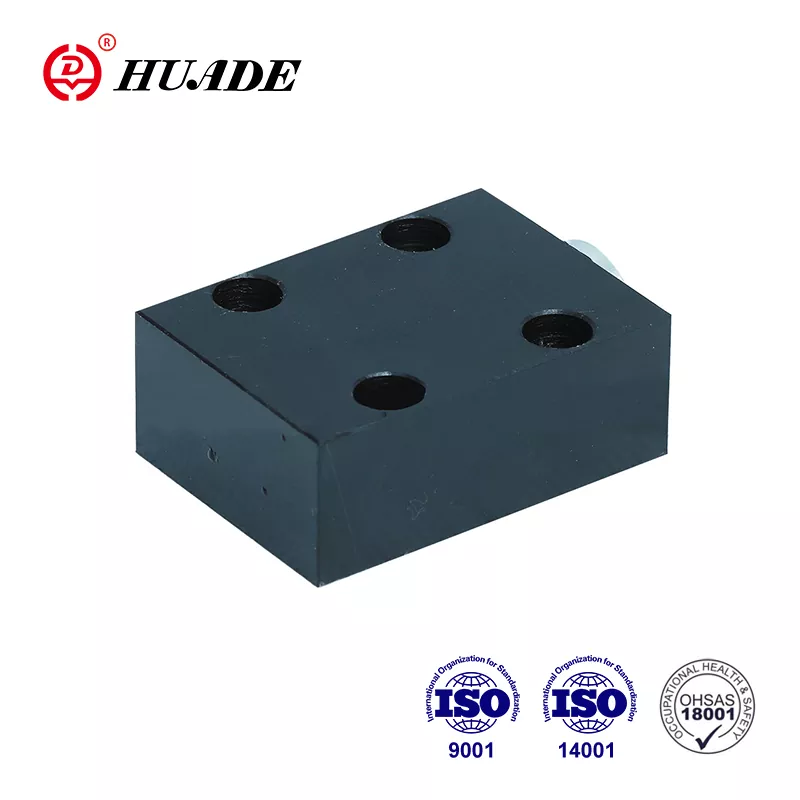

Huade eta Hengli bezalako fabrikatzaile txinatarrak Check Valve RVP 25-ren bertsio bateragarriak egiten dituzte askoz prezio baxuagoetan. Huade-k bere balbulak Rexroth-ekin bateragarriak direlako merkaturatzen ditu, hau da, Rexroth osagaietarako diseinatutako lekuetan fisikoki egokituko dira. Prezioak Txinatik 42 dolar FOB inguruan hasten dira, nahiz eta bidalketa eta inportazio betebeharrak kontutan izan behar dituzun. Gutxieneko eskaera-kopuruak pieza bakarrekoak izaten dira, eta Huade erakargarria da proiektu txikietarako edo konponketetarako. Hengli-k antzeko prezioak eskaintzen ditu eta korrosioarekiko erresistentzia hobetua bezalako aukerak gehitzen ditu estaldura berezien bidez.
Kalitate desberdintasunak daude premium eta aurrekontuko marken artean. HYDAC eta Zentgraf balbulek normalean fabrikazio-tolerantzia estuagoak dituzte, hau da, irekitze-presio koherenteagoak eta bizitza luzeagoa da. Txinan egindako Check Valve RVP 25 unitateek ondo funtzionatzen dute aplikazio askotan, baina balbula batetik bestera aldakuntza gehiago ikusiko dituzu. Porrota arriskutsua edo garestia izan daitekeen sistema kritiko bat eraikitzen ari bazara, HYDAC edo Zentgraf balbula batengatik gehigarria ordaintzea zentzuzkoa da. Eskakizun ez hain zorrotzak dituzten industria ekipamendu orokorretarako, Huade edo Hengli balbulek balio ona eskaintzen dute.
Fabrikatzaile hauek guztiek ISO 9001 ziurtagiria eskaintzen dute, hau da, kalitatearen kudeaketa estandarrak jarraitzen dituzte. Batzuek ISO 14001 bezalako ingurumen-ziurtagiriak eta ISO 45001 bezalako segurtasun-ziurtagiriak ere badituzte. Eskaera egiterakoan, egiaztatu zure hornitzaileak materialaren ziurtagiriak eta proba-txostenak eman ditzakeela araudia betetzeko behar badituzu.
Egiaztapen-balbularen RVP 25-ren mundu errealeko aplikazioak
Check Valve RVP 25 industria ezberdinetako ekipo hidrauliko mota askotan agertzen da. Aplikazio hauek ulertzeak balbula hau benetako sistemetan non sartzen den ikusten lagunduko dizu.
Eraikuntzako eta lur-mugimenduko ekipoek Check Valve RVP 25 erabiltzen dute asko. Hondeamakinek, esaterako, beso hidraulikoak dituzte, eta operadoreak kontrolak mugitzeari uzten dionean posizioari eutsi behar diote. Zilindroan instalatutako RVP 25 kontrol-balbula batek olioa atzera isurtzea eragozten du, eta horrek besoa erortzen utziko luke. Karga eusteko funtzio honek operadoreak seguru mantentzen ditu eta kontrol zehatza ahalbidetzen du. Antzeko aplikazioak bulldozer, garabi eta orga jasotzaileetan agertzen dira.
Fabrikazio-makineria Check Valve RVP 25 instalazioen abantailak hainbat modutan ditu. CNC mekanizazio zentroek besarkada hidraulikoak erabiltzen dituzte ebaketa-eragiketetan piezak tinko eusteko. Egiaztapen-balbulek bermatzen dute besarkadak estu mantentzen direla ponparen presioa aldatu arren. Injekzio-makinek plastiko beroa ponpatzen dute presio handiko moldeetan. Check Valve RVP 25-ek plastikoa injekzio-zirkuitutik atzera isurtzea eragozten du, eta horrek materiala xahutu eta ekoizpena moteldu egingo luke.
Prentsak eta zizaila bezalako metalak prozesatzeko ekipoek indar izugarriak sortzen dituzte zilindro hidraulikoen bidez. Sistema hauek kontrol-balbula fidagarriak behar dituzte operadoreak kontrolak askatzen dituenean kontrolik gabeko mugimendua saihesteko. Check Valve RVP 25-ek metalgintzako aplikazioetan ohikoak diren presio eta emari altuak kudeatzen ditu. Bere presio-jaitsiera txikiak esan nahi du sistema eraginkorra izaten jarraitzen duela ziklo azkarrean ere.
Nekazaritza-ekipoek traktoreak eta uzta-biltzaileak barne, tresnen eta gidatzeko sistema hidraulikoak ditu. Check Valve RVP 25-ek ponpa hidraulikoak babesten ditu traktorearen motorra itzaltzean gerta litezkeen alderantzizko biraketaren kalteetatik. Balbulak igogailu-zirkuituetan presioa mantentzen laguntzen du, maldetan aparkatuta daudenean erremintak poliki-poliki behera ez erortzea ekiditen du.
Ekoizpen-lerro automatizatuek potentzia hidraulikoa erabiltzen dute sarritan, estanpazioa, prentsaketa eta materiala maneiatzeko, esaterako, lan errepikakorrak egiteko. Check Valve RVP 25 kokapen zentral batetik hainbat zilindro kontrolatzen dituzten bloke manifoldetan sartzen da. Antolatutako ikuspegi honek hoditeria murrizten du, lekua aurrezten du eta arazoak konpontzea errazten du. Minutu bakoitzeko 550 litrorainoko emariek RVP 25 egokia egiten dute ekoizpen azkarreko ekipoetarako ere.
Adibide zehatz batek muntaketa sistema robotiko bat dakar, non Check Valve RVP 25-ak presio arintzeko balbulen batera funtzionatzen duen kolektore trinko batean. Robotaren besoa azkar eta zehaztasunez mugitzen da, minutuko 600 litro inguruko emaria behar du. Check Valve RVP 25 instalatuz, ingeniariek sistemaren eraginkortasun ehuneko 15 hobea lortu zuten aurreko konfigurazioarekin alderatuta. Presio-jaitsiera baxuak ponpak energia gutxiago kontsumitzen zuen, funtzionamendu-kostuak murriztuz.
Fabriketako potentzia hidrauliko geldikoek sarritan Check Valve RVP 25 unitateak sartzen dituzte ponparen irteeran. Horri esker, sistemaren presioa ponpatik atzera botatzea ekiditen da gelditzen denean, eta horrek kalteak eragin ditzake. Balbulak abiarazte leunagoak ere ahalbidetzen ditu ponpak ez baitu sistemaren presioa berehala gainditu behar. Aplikazio hau sinplea da, baina fidagarritasuna lortzeko funtsezkoa da.
Mantentzea eta Arazoak Konpontzea RVP 25
Aldizkako mantentze-lanak zure Check Valve RVP 25 behar bezala funtzionatzen du urtez. Berri ona da balbula hauek arreta minimoa behar dutela behar bezala instalatuta eta beren diseinu-mugetan funtzionatzen badute.
Hasi ikus-ikuskapen batekin sei edo hamabi hilabetez behin, zure sistemaren funtzionamenduaren arabera. Bilatu balbula gorputzean edo muntatzeko gainazalaren inguruan isuririk dagoen oliorik. Tanta batzuk ordezkatu behar duen eraztun higatu bat adieraz dezakete. Ihes handiak egiteak muntatzeko torlojuak askatu egin direla edo kolektorearen gainazala kaltetuta dagoela esan dezake. Egiaztatu muntatzeko torloju guztiak estu jarraitzen dutela zehaztutako 70 Newton-metroko momentuan.
Irekitzeko presioa probatzeak barne malgukia oraindik behar bezala funtzionatzen duen esaten dizu. Presio- eta fluxu-kontrol erregulagarriak dituen proba-banku bat beharko duzu. Konektatu Check Valve RVP 25 proba-bankuan eta pixkanaka handitu presioa aurrera norabidean. Kontuan izan fluxua hasten den presioa. Konparatu hau balbularen zehaztapenarekin. Irekitzeko presioa nabarmen handitu bada, balbulak kutsadura izan dezake pistoia bere eserlekutik kanpo eusten duela. Irekitzeko presioa gutxitu bada, baliteke malgukia ahultzea nekeagatik edo korrosioagatik.
Barne-garbiketa beharrezkoa bihurtzen da Check Valve RVP 25-a itsatsita edo poliki-poliki erantzuten ari dela nabaritzen baduzu. Kendu balbula kolektoretik eta desmuntatu arretaz. Balbula batzuek tresna bereziak behar dituzte barneko piezak kaltetu ez daitezen. Garbitu osagai guztiak zure fluido hidraulikoarekin bateragarria den disolbatzaile batekin. Espiritu mineralek ondo funtzionatzen dute olio mineralen sistemetarako. Ikuskatu konoaren eserlekua eta pistoia higadura edo marradurarik ez dagoen. Akats txikiek ere ihesak eragin ditzakete. Egiaztatu malgukia korrosioa edo deformazio iraunkorra dagoen.
Ordeztu O-eraztunak edozein zerbitzu garrantzitsutan. Gomazko zigilu hauek malgutasuna galtzen dute denboran zehar, batez ere tenperatura-muturreko edo fluido bateraezinak jasanez gero. Erabili jatorrizko materialarekin bat datozen ordezko O-eraztunak. FPM O-eraztunek NBR baino gehiago kostatzen dute, baina gehiago irauten dute baldintza beroetan. Aplikatu fluido hidrauliko geruza fin bat O-eraztun berriei muntatzean.
Check Valve RVP 25 barruko balbula-kartutxoa ordezkagarria da modelo gehienetan. Higadura edo kalte nabarmenak aurkitzen badituzu, kartutxo berri bat eskatzea merkeagoa da askotan osagai indibidualak konpontzen saiatzea baino. Ziurtatu ordezko piezak jatorrizko fabrikatzailetik edo egiaztatutako iturri bateragarri batetik datozela. Baliteke pieza generikoek tolerantzia-zehaztapen berdinak ez betetzea.
Gorde ordezko Check Valve RVP 25 unitateak leku garbi eta lehor batean. Portuak plastikozko tapoiekin zigilatu kutsadura saihesteko. Muturreko tenperaturan biltegiratzeak O-eraztunak kalte ditzake; beraz, gorde ordezko piezak klima kontrolatutako eremu batean, ahal izanez gero. Egiaztatu gordetako balbulak urtero eta ordezkatu hondatze-zantzuak dituzten O-eraztunak.
Funtzionamendu-gogoeta garrantzitsuak
Hainbat faktorek eragiten dute Check Valve RVP 25 zure sistema zehatzean nola funtzionatzen duen. Gogoeta hauek ulertzeak arazoak saihesten laguntzen dizu.
Zikloaren maiztasunak jende gehienak uste baino axola handiagoa du. Check Valve RVP 25-k oso ondo maneiatzen du noizbehinkako txirrindularitza, baina ez dago funtzionamendu azkar eta etengaberako diseinatuta. Fabrikatzaileek normalean 10.000 eragiketa-ziklo-bizitza gehienez zehazten dute bertsio estandarrentzat. Zure aplikazioa maizago ibiltzen bada, malgukia eta zigilatzeko gainazalak azkarrago higatuko dira. Demagun, ordez, ziklo handiko aplikazioetarako pilotu-balbula bat.
Fluidoen biskositateak presio-jaitsiera aldatzen du Check Valve RVP 25 bidez. Zehaztapenek 335 SUS inguruko biskositatea duen olio minerala hartzen dute, hau da, industria hidraulikorako ohikoa dena. Fluido lodiagoek presio-jaitsiera handiagoak sortzen dituzte, eta horrek sistemaren eraginkortasuna murrizten du eta bero gehiago sortzen du. Baliteke fluido meheagoek barneko piezak behar bezala ez lubrifikatzea, higadura azkarragoa eraginez. Emaitza onenak lortzeko zehaztutako biskositate-tartea 2,8 eta 500 milimetro karratu segundoko jarraitu.
Kutsadura balbula hidrauliko guztien etsai nagusia da, Check Valve RVP 25 barne. Balbularen barruko tarte estuek ezin dituzte zikinkeria edo metal partikulak jasan. Iragazi beti fluido hidraulikoa gutxienez 20 mikraraino, eta hobe 10 mikra edo finagoraino. Instalatu iragazkia Check Valve RVP 25-tik gora, kutsadura harrapatzeko balbulara iritsi aurretik. Aldatu iragazkiak aldizka fabrikatzailearen ordutegiaren arabera.
Tenperatura muturrek errendimenduan eta bizi-iraupenean eragiten dute. Check Valve RVP 25-ek 20 negatibotik 100 gradu Celsius positiboetara funtzionatzen duen bitartean, hobe da tarte honen erdialdera geratzea. Oso tenperatura hotzek zigiluak zurruntzen dituzte eta irekitze-presioa handitu dezakete. Oso tenperatura beroek zigiluak leuntzen dituzte eta higadura bizkortzen dute. Zure sistema etengabe berotzen bada, kontuan hartu FPM O-eraztunetara berritzea edo bero-trukagailu bat gehitzea zure zirkuitu hidraulikoan.
Instalazioaren orientazioak ez du mekanikoki eragiten Check Valve RVP 25, baina garrantzitsua izan daiteke mantentze-lanetarako sarbidea. Muntatu balbula non muntatzeko torlojuetara iristeko etorkizuneko zerbitzuetarako. Ahal izanez gero, orienta ezazu harrapatutako aire-burbuilek modu naturalean ihes egin dezaten. Balbulak edozein posiziotan funtzionatzen duen bitartean, portu horizontalekin muntatzeak airea odoljarioa errazten du hasierako abiaraztean.
Sistemaren presio-puntek edozein osagai hidrauliko kaltetu dezakete, kontrol-balbulak barne. Ziurtatu zure sistemak presioa arintzeko balbula egokiak dituela zure ponparen emaria-tamainarako. Check Valve RVP 25 350 bar-eko presio jarraiturako balio du, baina balorazio horretatik gorako puntu errepikatuek bere bizitza laburtuko dute. Demagun presio motelgailuak edo metagailuak instalatzea, zure sistemak maiz presio igoerak baditu.
Zure sistemarako RVP 25 kontrol-balbula egokia hautatzea
Balbularen zehaztapen egokia aukeratzeak balbularen gaitasunak zure sistemaren eskakizunekin bat etortzea eskatzen du. Hasi zure sistemaren funtzionamendu-presio maximoa identifikatzen. Gehitu gutxienez ehuneko 20ko segurtasun-marjina presio iltzeak kontuan hartzeko. Zure sistemak normalean 280 bar-en funtzionatzen badu, Check Valve RVP 25-ren 350 bar-eko balorazioa marjina egokia eskaintzen du. Presio handiagoak lortzeko, balbula-serie ezberdin bat beharko zenuke.
Emariaren kalkulua hurrengoa da. Zehaztu kontrol-balbula RVP 25 instalatuko duzun zirkuituaren gehienezko emaria. Konparatu hau balbularen emaria-mailarekin, normalean 150 eta 550 litro minutuko fabrikatzailearen arabera. Ez ahaztu presio jaitsieraren kurbak egiaztatzea. Emari handiagoek presio-jaitsiera handiagoak eragiten dituzte, eta energia xahutu eta beroa sortzen dute. Beharrezko fluxuak 10 bar baino gehiagoko presio-jaitsiera sortzen badu, kontuan hartu balbula tamaina handiagoa edo bi balbula paraleloan.
Irekitzeko presioa hautatzea zure aplikazio zehatzaren araberakoa da. Erabilera gehienetarako, 0,5 bar irekitzeko presio estandarrak ondo funtzionatzen du. Ezarpen baxu honek funtzionamendu arruntean erresistentzia gutxitzen du. Hala ere, baliteke zenbait egoeratan irekitzeko presio handiagoa behar izatea. Karga bat bertikalki eusten saiatzen ari bazara, irekitze-presioa handiagoak segurtasun hobea ematen du noraezean. Edozein atzera-fluxua saihestu behar baduzu, baita atzera-presioa txikia ere, aukeratu 4,5 bar irekitzeko presioa. Gogoratu irekiera-presio handiagoak aurrerako presio jaitsiera ere handitzen duela.
Portuaren konfigurazioak zure manifold edo hoditeria bat etorri behar du. Check Valve RVP 25-ek hainbat ataka ditu, besteak beste, NPT hariak, SAE O-ring atakak eta BSPP hariak. Kolektorea muntatzeko, egiaztatu ataka-tartea eta muntaketa-zuloen eredua zure bilgailuaren diseinuarekin bat datozela. Fabrikatzaile gehienek zure diseinu softwarera inporta ditzakezun CAD ereduak eskaintzen dituzte, egokitasuna egiaztatzeko. Deskargatu eredu hauek erosketa amaitu aurretik.
Materialen bateragarritasuna funtsezkoa da balbularen bizitza luzerako. Check Valve RVP 25 estandarrak mineraletan oinarritutako olio hidraulikoekin eta fosfato ester fluidoekin funtzionatzen du. Ur-glikol nahasketak, fluido sintetikoak edo olio biodegradagarriak erabiltzen ari bazara, egiaztatu balbulen gorputzarekin eta zigiluen bateragarritasuna. Fabrikatzaile batzuek zigilu material bereziak eskaintzen dituzte ezohiko fluidoetarako. Zalantzarik baduzu, jarri harremanetan fabrikatzailearen laguntza teknikoarekin orientaziorako.
Aurrekontu kontuek zure marka aukeratzen dute eragina. Kostua zure kezka nagusia bada eta zure aplikazioa ez bada kritikoa, Check Valve RVP 25-ren Huade edo Hengli bertsioek aurrezpen handiak eskaintzen dituzte. Fidagarritasuna funtsezkoa den aplikazio zorrotzetarako, HYDAC edo Zentgraf balbulek kostu handiagoa justifikatzen dute koherentzia eta laguntza hobearen bidez. Kontuan hartu jabetza-kostu osoa, balbula batek huts egiten badu balizko geldialdia barne, ez hasierako erosketa-prezioa soilik.
Epea eta erabilgarritasuna garrantzitsua da proiektuaren plangintzarako. HYDAC balbulak eskuragarri daude Ipar Amerikan eta Europan, askotan egun gutxitan bidaltzen direnak. Txinako fabrikatzaileek hainbat aste behar izan ditzakete entregatzeko, batez ere pertsonalizazioa behar baduzu. Planifikatu zure eskaera horren arabera proiektuaren atzerapenak saihesteko.
Nola konparatzen den Check Valve RVP 25 beste aukera batzuekin
Alternatibak ulertzeak Check Valve RVP 25 zure aplikaziorako aukera egokia dela egiaztatzen laguntzen dizu. Beste hainbat balbula motak norabide bakarreko emari kontrola eskaintzen dute, bakoitzak indar ezberdinekin.
RV serieak bezalako lineako kontrol-balbul estandarrek RVP 25-ren oinarrizko printzipio bera erabiltzen dute, baina hariztutako atakekin konektatzen dira, biltegi batera lotu beharrean. RV serieak ondo funtzionatzen du kanalizazio-sistema sinpleetarako, baina Check Valve RVP 25-k espazio handia aurrezten du hainbat diseinutan. RVP 25 balbula anitz paketatu ditzakezu bloke trinko batean hodiak RV balbula indibidualetara exekutatu beharrean. Horrek ihes-puntuak murrizten ditu eta sistema antolatuagoa egiten du. Hala ere, lehendik dagoen hodi-sistema bat berritzen ari bazara, baliteke RV balbulak instalatzea errazagoa izan daiteke kolpea muntatzeko birdiseinatzea baino.
Pilotatutako kontrol-balbulek kontrol-ataka gehigarri bat eskaintzen dute, balbula irekitzeko aukera ematen duena alderantzizko presioaren aurka ere. Ezaugarri hau erabilgarria da kontrol-balbula batek blokeatuta dagoen zilindro bat atzera egin behar duzunean. Check Valve RVP 25-ek ez du funtzio pilotu hau, errazagoa eta garestiagoa da. Eragiketa pilotua behar baduzu, balbula mota ezberdin bat nahi duzu. Baina norabide bakarreko fluxuaren oinarrizko kontrolerako, Check Valve RVP 25 sinpleagoa fidagarriagoa da, huts egiteko pieza gutxiago dituelako.
Zentgraf bezalako fabrikatzaileen bola motako kontrol-balbulek oso azkar erantzuten dute bolak kono pistoi batek baino masa gutxiago duelako. Erantzun azkar honek ondo funtzionatzen du presio-aldaketa azkarrak dituzten sistemetan. Hala ere, HYDAC Check Valve RVP 25 unitateetan erabiltzen diren kono-diseinuek normalean hobeto zigilatzen dute, konoak eserlekuarekin kontaktu-eremu gehiago ematen duelako. Konoaren diseinuak presio altuak modu fidagarriagoan maneiatzen ditu milioika ziklotan zehar. Bola eta konoaren artean aukeratzea erantzun azkarragoa edo zigilatze hobea behar duzunaren araberakoa da.
Balbula proportzionalak fluxu aldakorra kontrolatzen du, pizteko eta itzaltzeko funtzionamendu sinplearen ordez. Hauek kontrol-balbuletatik guztiz desberdinak dira eta beste helburu bat dute. Ez nahastu biak. Balbula proportzionalak askoz gehiago kostatzen dira eta kontrol elektronikoak behar dituzte. Check Valve RVP 25 presio-diferentzian oinarrituta automatikoki funtzionatzen duen gailu pasiboa da. Sinpletasun horrek oso fidagarria eta egokia da fluxua kontrolatzeko oinarrizko zereginetarako.
Udaberrian kargatutako erliebe-balbulek kontrol-balbulen antzekoak dirudite, baina beste funtzio bat betetzen dute. Erliebe balbulek sistemak gainpresioatik babesten dituzte, presioa ezarritako muga gainditzen denean irekiz. Check Valve RVP 25-ek fluxuaren noranzkoan oinarrituta funtzionatzen du, ez presio mailan. Sistema askok bi balbula motak batera erabiltzen dituzte. Check Valve RVP 25-ek atzera-fluxua eragozten du erliebe-balbulek presio-puntak kudeatzen dituzten bitartean.
Etorkizuneko joerak eta integrazio teknologikoa
Teknologia hidraulikoak eboluzionatzen jarraitzen du, eta Check Valve RVP 25 industriarekin batera egokitzen ari da. Fabrikatzaile batzuek fluxua, presioa eta tenperatura kontrolatzen dituzten sentsore integratuekin kontrol-balbulak eskaintzen dituzte. Balbula adimendun hauek gauzen Interneteko sare industrialetara konektatzen dira, eta sistemaren denbora errealeko monitorizazioa ahalbidetzen dute. Sentsoreen integrazioa oraindik ohikoa ez den arren RVP 25-n zehazki, teknologiaren norabidea adierazten du. Mantentze iragarlea posible bihurtzen da balbulen errendimendua urrunetik jarrai dezakezunean.
Materialen zientziaren hobekuntzak osagai hidraulikoak gehiago irauten ari dira ingurune gogorretan. Zigilatze-material berriek tenperatura altuagoei eta fluido oldarkorrei jasaten diete kautxu tradizionalak baino hobeto. Balbulen gorputzen gainazaleko tratamenduek korrosioarekiko erresistentzia hobea eskaintzen dute kostu handirik gehitu gabe. Teknologia hauek heldu ahala, Check Valve RVP 25 unitateek gero eta aplikazio zorrotzagoak kudeatzea espero dugu.
Miniaturizazioa balbula hidraulikoei eragiten dien beste joera bat da. Ekipamendu mugikorrak trinkoagoak diren heinean, osagai hidraulikoak txikitzeko presioa dago errendimendua mantenduz. Check Valve RVP 25-ren multzoan muntatutako diseinuak lineako balbula tradizionalek baino hobeto erantzuten dio behar horri. Etorkizuneko bertsioek are funtzionaltasun gehiago bildu ditzakete pakete txikiagoetan, fabrikazio gehigarria bezalako fabrikazio-teknika aurreratuen bidez.
Check Valve RVP 25ari buruzko azken gogoetak
Check Valve RVP 25 presio ertaineko sistema hidraulikoetan norabide bakarreko emaria kontrolatzeko irtenbide heldua eta fidagarria da. Bere diseinu zuzenak errendimendu koherentea eskaintzen du aplikazio ugaritan, eraikuntzako ekipamenduetatik hasi eta fabrikazio automatizaturaino. Balbulak 350 bar-eko presioa eta minutuko 550 litroko emaria kudeatzeko duen gaitasunari esker, erabilera industrial zorrotzerako egokia da.
Fabrikatzaileen artean aukeratzea kostua kalitate eskakizunekin orekatzea da. HYDAC-ek errendimendu bikaina eta erabilgarritasun zabalena eskaintzen ditu. Zentgraf-ek Europako ingeniaritzari pertsonalizazio ona eskaintzen dio. Huade eta Hengli-k errendimendu funtzionala eskaintzen dute aurrekontu-prezioetan. Aukera hauek guztiek malgutasuna ematen dizute balbularen aukeraketa proiektuaren eskakizunetara egokitzeko.
Instalazio eta mantentze egokiak zerbitzu-bizitza luzea bermatzen du. Muntatu Check Balbula RVP 25 gainazal lau eta garbi batean, behar bezala estututako torlojuekin. Mantendu fluido hidraulikoa garbi eta zehaztutako tenperatura tartean. Egiaztatu irekiera-presioa aldian-aldian eta ordeztu O-eraztunak zerbitzu-tarte handietan.
Zehaztapen zehatzak eta CAD ereduak lortzeko, bisitatu HYDAC-en gune ofiziala bezalako fabrikatzaileen webguneak edo DirectIndustry bezalako ingeniaritza plataformak. Erosteko prest bazaude, ValinOnline, Motion Industries eta Made-in-China bezalako hornitzaileek hainbat prezio aukera eskaintzen dituzte. Sistema berri bat diseinatzen ari zaren edo gastatutako balbula bat ordezkatzen ari zaren ala ez, Check Valve RVP 25-k fida dezakezun errendimendu frogatua eskaintzen du.
