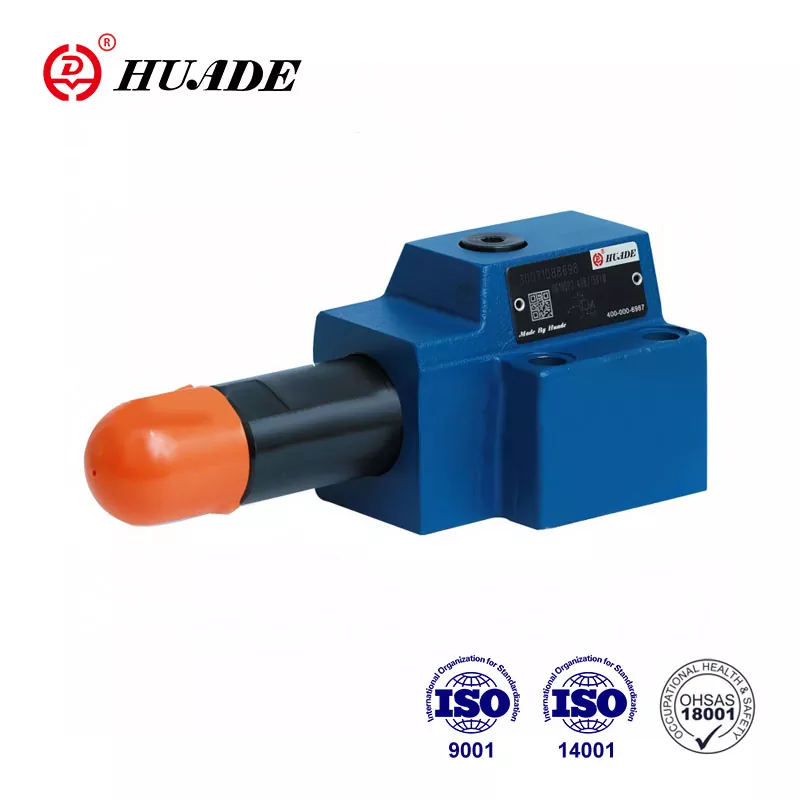

DR 10 DP mota presioa kontrolatzeko erabiltzen den presioa murrizteko balbula bat da. Huade® presio-balbulek Rexroth-ek eskaintzen dituen serie berberak ordezkatu ditzaketela, batez ere, Rexroth-ekin epe luzeko lankidetzari zor zaio. Antzeko beste marka batzuekin alderatuta, Huade® produktuak teknologian aurreratuagoak eta iraunkorragoak dira. Presioa murrizteko balbula hauen prezioak nahiko merkeak dira. Fabrika funtsezko enpresa nazionala da eta Txinan ospe handia du.
|
Gehienezko funtzionamendu-presioa (P ataka) (MPa) |
31,5 arte |
|
Max. bigarren mailako presioa (A portua) (MPa) |
2,5 arte; 7,5 arte; 15,0 arte; 21,0 arte; 31,5 arte |
|
Gehienezko atzera-presioa (T(Y)) (MPa) |
16 arte |
|
Gehienezko emaria (L/min) |
80 arte |
|
Presiozko fluidoa Olio minerala |
Olio minerala (NBR zigilurako) edo fosfato ester (FPM zigilurako) |
|
Biskositate-tartea (mm²/s) |
10~800 |
|
Presio fluidoaren tenperatura-tartea (℃) |
-30etik +80era |
|
Kutsadura-maila (um) |
Fluidoaren kutsadura-maila onartzen den gehienezko NAS 1638 9 klasekoa da. |
|
Pisua (kg) |
gutxi gorabehera.3 |
Ezaugarriak:
▶ Azpiplaka muntatzeko
▶ 4 presio-tarte
▶ 4 ezarpen elementu
. Eskutoki birakaria
. Hex. buruko mahuka babes-txapelarekin
. Blokea daitekeen botoi birakaria eskalarekin
. Eskualde birakaria eskaladun
▶ Presiometroaren atakarekin
▶ Aukerako itzulerarik gabeko balbula
▶ Erabiltzeko eredua DIN 24 340, D forma, ISO 5781 eta CETOP - RP 121H
Aplikazioa:
DR 6 DP motako presioa murrizteko balbula sistemaren presioa murrizteko erabiltzen da.
DR 10 DP motako balbula 3 bideko diseinuko funtzionamendu zuzeneko balbula bat da, presioa murrizteko funtzioa du presio murriztuaren aldean.
Presioa ezartzeko elementuaren bidez egiten da (1).
Atsedenaldian, balbula irekita dago normalean, eta fluidoa eragozpenik gabe igaro daiteke B atakatik A portura. A portuan presioa ere badago bobinaren muturrean (2), kontrol-lerroaren bidez (4), konpresio malgukiaren aurka ( 3). A atakan presioa malgukian (3) ezarritako presio mailara iristen denean, bobina (2) kontrol-posiziora mugitzen da eta A atakan presioa konstante mantentzen du.
Balbula kontrolatzeko fluidoa A portutik hartzen da kontrol zulaketaren bidez.
Kanpoko indarren ondorioz A portuan dagoen presioa oraindik gehiago igotzen bada, bobina (2) are gehiago mugitzen da konpresio-malgukirantz (3).
Honek kontrol-lurren gainean(5) fluxu-bide bat irekitzea eragiten du kontrol-bobinan(2) deposituraino (Y ataka). Ondoren, fluido nahikoa isurtzen da depositura, presioa gehiago igo ez dadin.
Malguki-ganbera (6) kanpoaldetik tankera xukatzen da Y atakaren bidez.
Aukerako itzulerarik gabeko balbula bat (7) eskuragarri dago A portutik B atakarako fluxu librea ahalbidetzeko.
Presio-neurgailuaren konexio batek (8), bigarren mailako presioa kontrolatzeko aukera ematen du.
DR10DP 1- 40B egitura
DR10 DP-ren ikurrak
