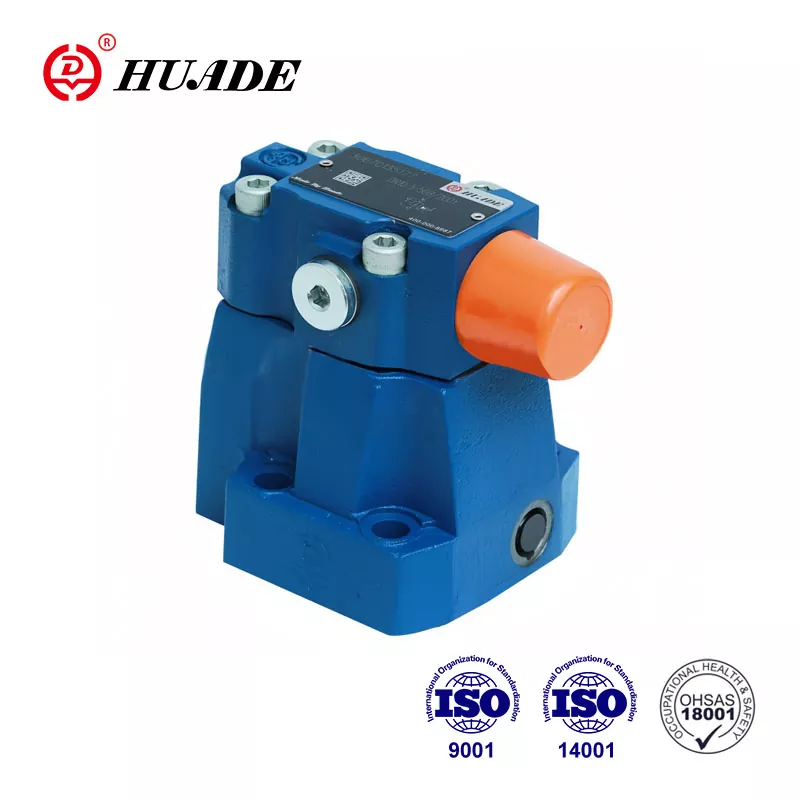

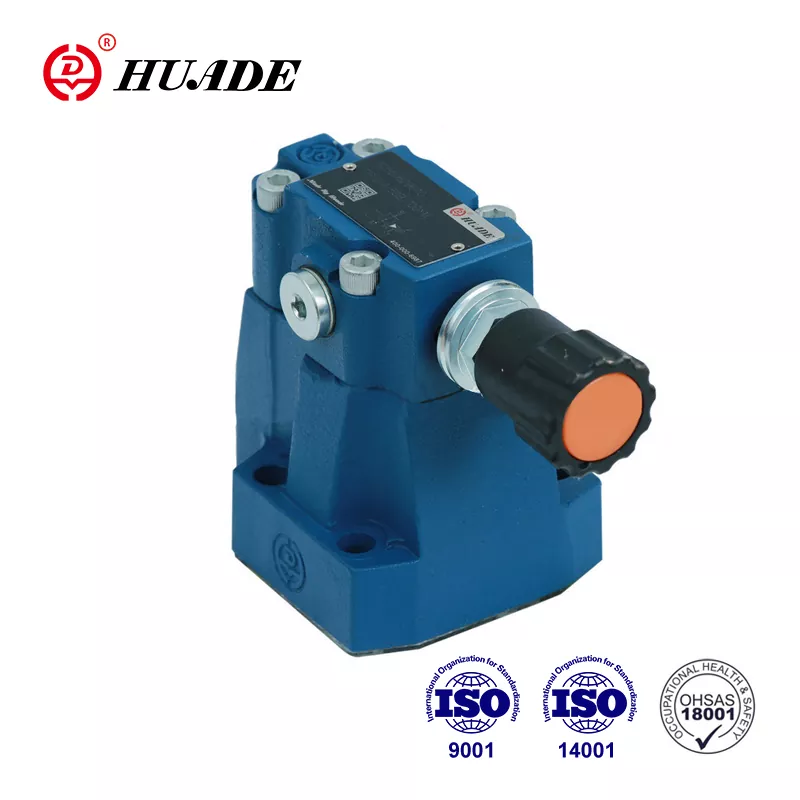

DR 10 DP presioa murrizteko balbula pilotua sistema hidraulikoaren presioa kontrolatzeko erabiltzen da. Prezioa arrazoizkoagoa da nazioarteko beste marka ospetsuekin alderatuta. Huade Hydraulic-ek arreta gehiago jartzen dio bere produktuen praktikotasunari. Huade Hydraulic funtsezko enpresa nazionala da. Rexroth-ekin bi aldiz lankidetzan aritu da denbora luzez, Rexroth-en teknologia aurreratua eta mundu osoko ekoizpen-ekipamendu aurreratuak sartuz bere presioa murrizteko balbulen kalitate handia bermatzeko. Urteetako garapenaren ondoren, Huade Txinako industria hidraulikoko marka liderra bihurtu da. Huade® Txinan marka ezaguna da.
|
Sarrerako presioa, B ataka (MPa) |
31,5 arte |
|||
|
Irteera-presioa, A ataka (MPa) |
5.0, 10.0, 20.0, 31.5 arte |
|||
|
Atzera presioa, Y ataka (MPa) |
31,5 arte |
|||
|
Gehienezko emaria (azpiplaka muntatzea) (L/min) |
DR10 |
DR20 |
||
|
150 |
300 |
|||
|
Max. emaria (haridun konexioak) (L/min) |
DR10 |
DR15 |
DR20 |
DR25 |
|
150 |
300 |
300 |
400 |
|
|
Fluidoa |
Olio minerala (NBR zigilurako) edo |
|||
|
Fluidoen tenperatura-tartea (℃) |
-30 arte +80 |
|||
|
Biskositate-tartea (mm²/s) |
10 arte 800 |
|||
|
Kutsaduraren maitea |
Onartutako gehienezko maila |
|||
|
Kurba Ezaugarriak (v=41mm2/s eta t=50℃-tan neurtuta) |
||||
Ezaugarriak:
▶ Azpiplaka muntatzea
▶ Haridun konexioetarako
▶ Kolektoreak muntatzeko
▶ 4 doikuntza elementu:
. Eskutoki birakaria
. Mahuka hexagonoarekin eta babes-txapelarekin,
. Blokea daitekeen botoi birakaria eskalarekin
. Eskualde birakaria eskaladun
▶ 4 presio ezarpen aukerako kontrol-balbula (azpiplaka muntatzeko balbularako soilik)
Aplikazioa:
DR 10 presioa murrizteko balbularen funtzio nagusia sistemako presioa murriztea da.
DR 10 motako presio-balbulak pilotu-balbulak presioa murrizteko balbulak dira, zirkuitu sekundariotik kontrolatzen direnak. Funtsean, balbula nagusia (1) bobina nagusiarekin (3) eta balbula pilotua (2) presioa doitzeko elementuarekin osatzen dute.
Atsedenaldian, balbulak irekita daude, fluidoa libreki pasa daiteke B atakatik A atakara bobina nagusiaren (3) bidez.
A portuan dagoen presioa bobina nagusiaren beheko aldean eragiten du. Aldi berean, balbula pilotuan (2) bola (6) eragiten duen presioa dago (3) pistoi nagusiaren malgukiaren aldean dagoen zulotik (4) eta atakatik (5). Berdin ari da pilotan (6) orifizioaren (7), kontrol-lerroaren (8), kontrol-balbularen (9) eta orifizioaren (10) bidez. Malgukiaren (11) ezarpenaren arabera, presioa pilatzen da bolaren aurrean (6), atarian (5) eta malguki-ganberan (12), kontrol-pistoiari (13) eutsiz.
posizio irekia. Fluidoa B atakatik A atakara libreki isur daiteke bobina nagusiaren (3) bidez, A atakako presioa malgukian (11) ezarritako balioa gainditu eta bola (6) ireki arte.
pistoia (13) ixteko posiziora mugitzen da.
Nahi den presio murriztua lortzen da, A portuan dagoen presioaren eta malgukian (11) ezarritako presioaren arteko oreka lortzen denean. Pilot-olioaren hustuketa malguki-ganberatik (14) depositura kanpotik egiten da kontrol-lerroaren bidez (15).
A portutik Brako itzulera askea lor daiteke aukerako kontrol-balbula bat instalatuz (16).
Presio-neurgailu-konexio batek (17) A atakan dagoen presio murriztua kontrolatzeko aukera ematen du.
DR...50B-ren egitura
DR...50B-ren ikurrak
