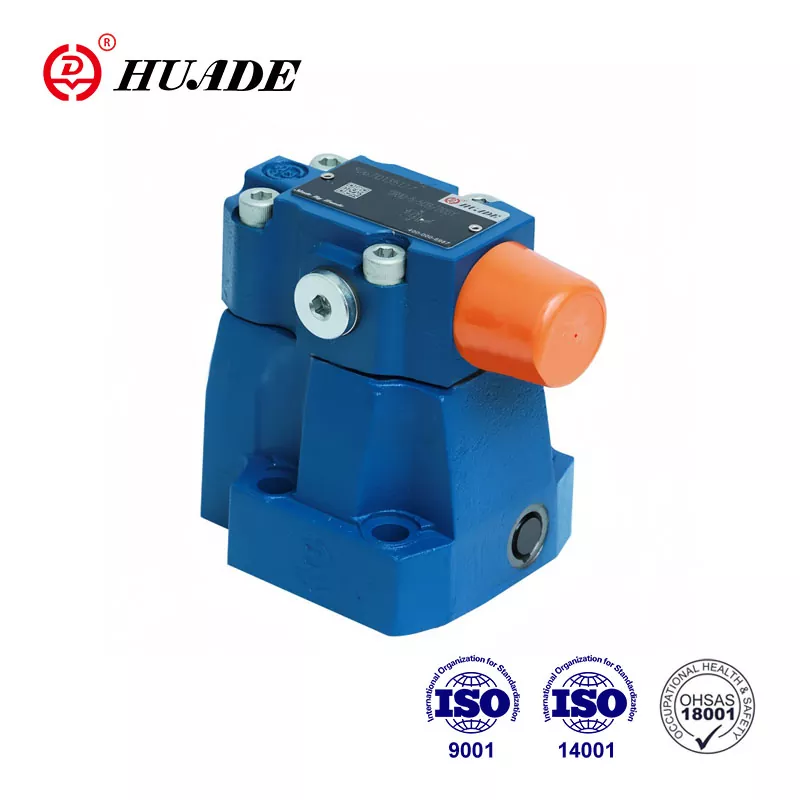

DR 20 motako presioa murrizteko balbula erabiltzen da presioa kontrolatzeko. Rexroth-en teknologia aurreratua eta mundu osoko fabrikazio-ekiporik aurreratuena sartuz, Huade® presioa murrizteko balbulak kalitate onekoak eta prezio baxukoak dira. Huade Txinako marka nazional ezaguna da, eta bere produktuak asko erabiltzen dira arlo askotan, hala nola ingeniaritza-makineria, uraren kontserbazioa, makina-erreminta, petrolioa eta petrokimika, etab.
|
Sarrerako presioa, B ataka (MPa) |
31,5 arte |
|||
|
Irteera-presioa, A ataka (MPa) |
5.0, 10.0, 20.0, 31.5 arte |
|||
|
Atzera presioa, Y ataka (MPa) |
31,5 arte |
|||
|
Gehienezko emaria (azpiplaka muntatzea) (L/min) |
DR10 |
DR20 |
||
|
150 |
300 |
|||
|
Max. emaria (haridun konexioak) (L/min) |
DR10 |
DR15 |
DR20 |
DR25 |
|
150 |
300 |
300 |
400 |
|
|
Fluidoa |
Olio minerala (NBR zigilurako) edo |
|||
|
Fluidoen tenperatura-tartea (℃) |
-30 arte +80 |
|||
|
Biskositate-tartea (mm²/s) |
10 arte 800 |
|||
|
Kutsaduraren maitea |
Onartutako gehienezko maila |
|||
|
Kurba Ezaugarriak (v=41mm2/s eta t=50℃-tan neurtuta) |
||||
Ezaugarriak:
▶ Azpiplaka muntatzea
▶ Haridun konexioetarako
▶ Kolektoreak muntatzeko
▶ 4 doikuntza elementu:
. Eskutoki birakaria
. Mahuka hexagonoarekin eta babes-txapelarekin,
. Blokea daitekeen botoi birakaria eskalarekin
. Eskualde birakaria eskaladun
▶ 4 presio ezarpen aukerako kontrol-balbula (azpiplaka muntatzeko balbularako soilik)
Aplikazioa:
DR 20 presioa murrizteko balbula pilotua sistemako presioa murrizteko da.
DR 20 motako presio-balbulak presioa murrizteko balbulak pilotuak dira, zirkuitu sekundariotik kontrolatzen direnak. Funtsean, balbula nagusia (1) bobina nagusiarekin (3) eta balbula pilotua (2) presioa doitzeko elementuarekin osatzen dute.
Atsedenaldian, balbulak irekita daude, fluidoa libreki pasa daiteke B atakatik A atakara bobina nagusiaren (3) bidez.
A portuan dagoen presioa bobina nagusiaren beheko aldean eragiten du. Aldi berean, balbula pilotuan (2) bola (6) eragiten duen presioa dago (3) pistoi nagusiaren malgukiaren aldean dagoen zulotik (4) eta atakatik (5). Berdin ari da pilotan (6) orifizioaren (7), kontrol-lerroaren (8), kontrol-balbularen (9) eta orifizioaren (10) bidez. Malgukiaren (11) ezarpenaren arabera, presioa pilatzen da bolaren aurrean (6), atarian (5) eta malguki-ganberan (12), kontrol-pistoiari (13) eutsiz.
posizio irekia. Fluidoa B atakatik A atakara libreki isur daiteke bobina nagusiaren (3) bidez, A atakako presioa malgukian (11) ezarritako balioa gainditu eta bola (6) ireki arte.
pistoia (13) ixteko posiziora mugitzen da.
Nahi den presio murriztua lortzen da, A portuan dagoen presioaren eta malgukian (11) ezarritako presioaren arteko oreka lortzen denean. Pilot-olioaren hustuketa malguki-ganberatik (14) depositura kanpotik egiten da kontrol-lerroaren bidez (15).
A portutik Brako itzulera askea lor daiteke aukerako kontrol-balbula bat instalatuz (16).
Presio-neurgailuaren konexio batek (17) A atakan dagoen presioa murriztua kontrolatzeko aukera ematen du.
DR 20...50B motako azpiplaka muntatzeko egitura
DR ...50B-ren ikurrak
