When you're working with heavy industrial machinery, understanding how fluid power moves through your system is essential. Fluxu handiko sistema hidrauliko askoren muinean norabide-kontrol balbula izeneko osagai kritiko bat dago, zehazki Bosch Rexroth-en WH seriea. Balbula hauek lehen begiratuan ikusgarriak ez dirudite, baina astunak egiten ari dira mundu osoko fabriketan eta industria-ezarpenetan.
Norabide-kontrol-balbulak hain garrantzitsuak egiten dituena
Pentsa norabide-kontrol-balbula bat fluido hidraulikoaren trafikoko polizia gisa. Bere lan nagusia fluidoa nora doan erabakitzea da, eta horrek zuzenean kontrolatzen du zure makineria nola mugitzen den. Zilindro hidrauliko baten norabidea abiarazten, gelditzen, bizkortzen edo aldatzen ari zaren ala ez, norabide-kontrol-balbula hori gauzatzen ari da.
WH motak presio hidraulikoa erabiltzen duten fluxu nagusia kontrolatzeko pilotu bidezko kontrol-balbulei egiten die erreferentzia. This matters more than you might think. Fluxu-tasa handiekin eta fluido-bolumen handiekin ari zarenean, zuzeneko balbula sinple batek ez du nahikoa muskulu lana egiteko. Balbula-bobina handi batean eragiten duten indarrak izugarriak dira, eta hor beharrezkoa da pilotu-operazioa.
Bosch Rexroth-ek WH seriea diseinatu zuen egoera zorrotz horiei zehazki aurre egiteko. Balbula hauek 350 bar-eko presioa eta minutuko 1100 litrorainoko emariak kudeatu ditzakete. Hori perspektiban jartzeko, nahikoa fluido hidrauliko mugitzeaz ari gara prentsa industrial masiboak, moldatzeko ekipamendu astunak eta materialak manipulatzeko sistema handiak elikatzeko.
Nola funtzionatzen duten WH serieko norabide-kontrol-balbulek
WH norabide-kontrol balbularen edertasuna bi etapako diseinuan datza. Bobina handi eta astun bat zuzenean mugitzen saiatu beharrean, sistemak balbula pilotu txiki bat erabiltzen du balbula nagusi askoz handiagoa kontrolatzeko. Ekintzan potentzia anplifikazioa da.
Hona hemen nola funtzionatzen duen praktikan. Etapa pilotuak presio hidrauliko txiki bat erabiltzen du balbula-bobina txiki bat aldatzeko. Horrek bobina nagusi askoz handiagoaren muturretan eragiten duen presio-diferentzia sortzen du. Presio-diferentzia horrek indar nahikoa sortzen du fluido-indarrak eta marruskadura gainditzeko, bobina nagusiak posizioa aldatzeko eta sistemaren fluxua birbideratzeko aukera emanez.
WH izendapenak pilotu-kontrol hidrauliko hutsa dela esaten dizu. Kontrol-seinale guztiak presio hidrauliko iturrietatik datoz, ez solenoide elektrikoetatik. Horrek WH balbulak bereziki baliotsuak dira sistema elektrikoak arazoak izan ditzaketen inguruneetan, hala nola urpeko aplikazioetan, muturreko tenperaturan edo atmosfera lehergarrietan.
Balbula gorputzaren barruan, doitasunez mekanizatutako zulo bat aurkituko duzu, non altzairu gogortutako bobina aurrera eta atzera irristatzen den. Bobinak kontu handiz diseinatu ditu balbulen gorputzeko portuekin lerrokatzen diren lurrak eta zirrikituak. Bobina mugitzen den heinean, fluxu-bide horiek ireki eta ixten ditu, fluidoa eragingailu desberdinetara edo depositura itzuliz.
Behar ezberdinetarako konfigurazio desberdinak
Norabide-kontroleko balbulak hainbat konfiguraziotan daude, eta terminologia ulertzeak laguntzen du balbula egokia hautatzen denean. Balbulen deskribapenetan ikusten dituzun zenbakiek ataka eta posizio kopuruari dagozkio.
Lau bideko eta hiru posizioko balbula batek (4/3 gisa idatzita) lau fluido konexio eta hiru funtzionamendu posizio bereizten ditu. Lau atakak normalean ponparen hornidura, tankearen itzulera eta zure eragingailuarekin konektatzen diren bi lan-ataku dituzte. Hiru posizioek normalean bi posizio aktibo dituzte zilindroa edo motorra bi norabidetan mugitzeko, gehi erdiko posizio bat.
Zentroko posizio horrek jende askok uste baino gehiago du garrantzia. In a closed center configuration, all flow stops when the valve returns to center. Honek ondo funtzionatzen du desplazamendu finkoko ponpekin eta posizio zehatza eduki behar duzunean. Zentro ireki batek ponparen fluxua depositura posizio neutroan itzultzea ahalbidetzen du, beroa sortzea murriztuz, baina eragingailuak kargapean noraezean utzi dezake. Tandem-zentroen konfigurazioek erdibide bat eskaintzen dute, ponpa deskargatuz eragingailuaren atakak blokeatzen dituzten bitartean.
WH serieak zentroko baldintza horiek guztiak eta gehiago eskaintzen ditu. Balbulak eska ditzakezu malgukien zentratuta, non malgukiek bobina neutrora bultzatzen duten, edo presio zentratuta, non presio hidraulikoak bobina erdiratuta mantentzen duen. Aplikazio batzuek malguki-desplazamenduaren konfigurazio edo euskarri hidraulikoak behar dituzte, bobina azkenekoz agindutako edozein posizioan eusten duten.
Axola duten zehaztapen teknikoak
Norabide-kontroleko balbulak alderatzen ari zarenean, zehaztapen batzuek balbulak benetan zer egin dezakeen esaten dizute zure sisteman. The WH series covers nominal sizes from NG10 through NG32. Tamaina nominal hori balbulak kudeatu dezakeen emariarekin erlazionatuta dago zuzenean.
NG10 balbula batek minutuko 200 eta 300 litro eduki ditzake, tamaina ertaineko makineriari egokitzen zaiona. Urratu NG32ra, eta minutuko 1100 litro emari gehienezko ahalmen hori ikusten ari zara. Tamaina handiago hau industria-prentsa handienetarako edo abiadura handiko ekoizpen-ekipoetarako zehaztuko zenukeena da.
350 bar-eko gehienezko lan-presioaren balorazioa WH balbulak errendimendu handiko kategorian jartzen ditu. Industri sistema askok 200 eta 250 bar bitartean funtzionatzen dute, beraz, presio-ahalmen gehigarri hori izateak segurtasun-marjina ematen du eta balbulak zirkuitu zorrotzenetan lan egiteko aukera ematen du.
WH norabide-kontroleko balbula guztiak ISO 4401 arauen arabera muntatzen dira. Nazioarteko estandar honek atakak non dauden eta muntatzeko gainazala nola mekanizatzen den zehazten du. Zergatik du axola honek? Esan nahi baitu Bosch Rexroth balbula bat Parker edo Eaton baliokide batekin alda dezakezula zure multzoa edo iturgintza aldatu gabe. This standardization saves enormous amounts of time and money in system design and maintenance.
Balbulek olio mineral edo fosfato ester fluido hidraulikoekin funtzionatzen dute 30 negatibotik 80 gradu Celsius positiborako tenperatura tartean. Eragiketa-leiho zabal honek industria-ingurune gehienak estaltzen ditu tenperatura-konpentsazio berezirik behar izan gabe.
Mundu errealeko aplikazioak non WH Valves Excel
Sartu edozein fabrikazio astunetan eta litekeena da lanean WH serieko norabide-kontrol-balbulak aurkitzea. Altzairutegiek konformazio masiboko prentsak kontrolatzeko erabiltzen dituzte. Injekzio-lantegiek muturreko presiopean moldeak itxita mantentzen dituzten indar handiko estutze-sistemetan oinarritzen dira.
Makina-erreminta handiek beste aplikazio arrunt bat aurkezten dute. CNC mekanizazio-zentro batek mahai astun bat azkar kokatu behar duenean edo pieza bat estutu behar duenean, WH norabide-kontroleko balbula batek behar den aldaketa-ekintza erabakigarria eta indartsua eskaintzen du. Balbulak emari-tasa handiak kudeatzeko duen gaitasunak mugimendu hauek azkar gertatzen dira, ziklo-denbora murriztuz eta produktibitatea handituz.
Materialak manipulatzeko ekipoek, hala nola, igogailu hidraulikoak eta plataforma jasotzaileak ere WH teknologiari etekina ateratzen diote. Aplikazio hauek fidagarritasuna eskatzen dute ia guztiaren gainetik, eta pilotu bidezko kontrol-balbula baten diseinu sinple eta sendoak hori ematen du.
What makes WH valves particularly suitable for these applications is their tolerance for less-than-perfect operating conditions. Sistema hidrauliko industrialak askotan ezin dituzte balbula proportzional sofistikatuagoak behar dituzten fluido-baldintza ultra-garbiak mantendu. WH balbulek fidagarritasunez funtzionatzen dute fluido hidraulikoen garbitasunarekin ISO 4406 20/18/15 inguruan, balbula proportzionalek 19/16/13 edo hobea izan dezaketen bitartean. Iragazte-eskakizunen alde hori zuzenean funtzionamendu-kostu txikiagoak eta zerbitzu-tarte luzeagoak eragiten ditu.
WH Balbulak Lehiaketarekin alderatuz
Norabide industrialeko kontrol-balbulen merkatuak Bosch Rexrothetik haratago hainbat eragile nagusi biltzen ditu. Eaton-en Vickers dibisioak DG3V-10 seriea eskaintzen du pilotu hidraulikorako eta DG5V-10 solenoide piloturako. Hauek WH eta WEH balbulekin zuzenean lehiatzen dira, emari-ahalmen eta presio-maila antzekoak eskainiz.
Parker Hannifin-ek pilotu-balbula handiak ekoizten ditu D81VW seriean eta D serieko gama zabalagoan. Besteak bezala, balbula hauek ISO 4401 muntaketa-arauekin bat datoz eta errendimendu parekoa eskaintzen dute.
Lehiakortasun-paisaia honen gauza interesgarria da goi mailako zehaztapenak zein antzekoak izan diren. Hiru fabrikatzaile nagusiek 350 bar-eko presiorako eta 1100 litro minutuko emariarako balio duten balbulak eskaintzen dituzte. They all follow the same mounting standards. Konbergentzia honek merkatuaren trukagarritasun-eskaerak islatzen ditu eta lehiakortasuna bigarren mailako faktoreetan gertatzen den egoera sortu du, hala nola entrega-denbora, laguntza teknikoa eta konfigurazio-aukera espezifikoak, errendimendu-mugetan baino.

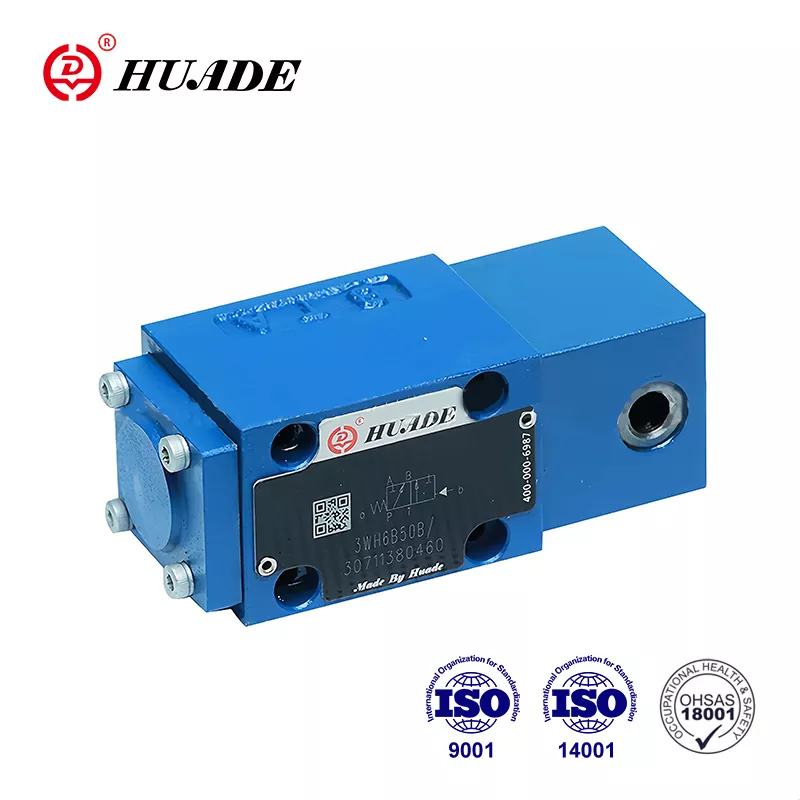

Asiako fabrikatzaileak ISO 4401 balbulekin bateragarriekin ere sartu dira merkatuan. Huade eta Shanghai Lixin bezalako enpresek WH-rekin bateragarriak diren produktuak eskaintzen dituzte prezio lehiakorretan, bereziki erakargarriak dira azkar industrializatzen diren eskualdeetako erosleentzat. Alternatiba hauek markaren aitorpen bera ez duten arren, oinarrizko diseinu-printzipio eta muntatze estandar berdinak jarraitzen dituzte.
Mantentze-gogoetak eta ohiko arazoak
WH serieko kontrol-balbulen abantaila esanguratsu bat mantentze-profil nahiko sinplea da. Balbula proportzional sofistikatuek tolerantzia estuekin eta feedback-sistema konplexuekin ez bezala, pilotu-balbula tradizionalak nahiko barkatzaileak dira.
Hutsegiteko modurik ohikoena bobina itsastea da, normalean fluido hidraulikoaren kutsadurak eragindakoa. Partikula txikiak metatu daitezke bobinaren eta zuloaren arteko tarte txikietan, mugimendu leuna saihestuz. Fluidoen aldaketa erregularrak eta filtrazio egokiak arazo horietako gehienak saihesten dituzte.
Barne-ihesak denborarekin garatzen dira higadura arruntak bobinaren eta zuloaren arteko sakea handitzen baitu. Hau eragingailuaren abiadura motelagoa, indar murriztua eta bero-sorkuntza handitu gisa agertzen da. Barne-ihesak gehiegizkoak direnean, benetako konponketa bakarra balbula ordezkatzea da. Berreraikitzearen kostuak normalean tamaina gehienetarako balbula berri baten kostua gainditzen du.
Zigiluen edo egokitze-konexioetatik kanpoko ihesak errazago konpondu ohi dira. Zigilu asko ordezkatu daitezke tresna espezializaturik gabe. Hala ere, bobina bera zigilatzeko eremuan hondatzen bada, ordezkatzea beharrezkoa da.
Hornidura pilotuaren presioak arreta berezia merezi du WH balbuletan. Zirkuitu pilotuak bobinaren posizio nagusia kontrolatzen duenez, presio pilotuarekin edozein arazo balbula funtzionamenduan eragiten du zuzenean. Ponpa nagusitik barneko pilotu-hornidura erabiliz edo kanpoko pilotu-hornidura bereizi batetik, presio horrek egonkor eta egokia izan behar du aldaketa fidagarri baterako.
Kalitate kontrol-balbularen hasierako kostua esanguratsua dirudi. Gama ertaineko Bosch Rexroth muntaiek 450 dolar ingurukoa izan dezakete, konfigurazio handiagoak edo konplexuagoak gehiago kostatzen direlarik. Hala ere, jabetza-kostu osoa fidagarritasunaren eta zerbitzu-bizitzaren araberakoa da. WH balbulek urteetako funtzionamendu fidagarrien bidez lortzen dute arreta gutxienekoarekin.
Norabide Kontroleko Teknologiaren Etorkizuna
Balbula hidraulikoen industria ez dago geldirik. Bi joera nagusi paisaia birmoldatzen ari dira, nahiz eta ez batak ez besteak zaharkitu oraindik WH estiloko balbulak.
Norabidezko kontrol proportzionaleko balbulek etengabe aldakorra den fluxu-kontrola eskaintzen dute pizteko eta itzaltzeko etenaldi soila baino. Sarrerako seinalea aldatuz, eragingailuaren abiadura eta indarra zehatz kontrola ditzakezu. Horrek abantaila handiak ekartzen ditu mugimendu leuna edo kokapen zehatza behar duten aplikazioetarako. Hala ere, balbula proportzionalek fluido hidrauliko askoz garbiagoa eskatzen dute, kalibrazio erregularra eskatzen dute eta, oro har, gehiago kostatzen da erostea eta mantentzea.
Hidraulika digitalak ikuspegiaren aldaketa funtsezkoagoa da. WH seriea edo balbula proportzionalak bezalako balbula analogikoak erabili beharrean, sistema hidrauliko digitalek pizteko eta itzaltzeko balbula bizkorrak erabiltzen dituzte. Balbula hauek bizkor pultsatuz, sistemak balbula proportzionalak parekatzen dituen edo gainditzen dituen kontrol zehatza lor dezake, piztu eta itzaltzeko osagaien sinpletasuna eta sendotasuna mantenduz.
Digital hydraulics promises major energy savings by eliminating many of the throttling losses inherent in traditional systems. Teknologiak erredundantzia integratua ere eskaintzen du, balbula txiki askok konpentsatu dezaketelako batek huts egiten badu. Ekoizpen-kostuak nabarmen jaitsi daitezke bolumenak handitzen direnean, balbula digitalak fabrikatzeko doitasun proportzionalak baino errazagoak baitira.
Aurrerapen hauek izan arren, WH norabideko kontrol-balbul tradizionalek abantaila garrantzitsuak mantentzen dituzte. Kontrol-elektronika ez hain sofistikatua behar dute, kutsadura balbula proportzionalak baino hobeto onartzen dute eta ISO 4401 arauen inguruan eraikitako lehendik dauden sistemetan ezin hobeto integratzen dira. Etengabeko kontrolik gabeko fluxu handiko kommutazio sendoa behar duten aplikazioetarako, WH balbulek irtenbiderik errentagarriena izaten jarraitzen dute.
Bosch Rexroth-ek presio lehiakor hauek ezagutzen ditu eta bere Connected Hydraulics estrategia garatu du. Ikuspegi honek sentsoreak eta interfaze digitalak gehitzen dizkie osagai hidrauliko tradizionalei, eta 4.0 industriako inguruneetara sartuz, sistema osorik birdiseinatu behar izan gabe. Presio-sentsore integratuak eta posizioaren monitorizazioa dituen WH balbula batek datu baliotsuak eman ditzake mantentze aurreikuspenerako, oinarrizko aldakuntza-funtzioa betetzen duen bitartean.
Balbula egokiaren hautaketa egitea
WH norabide-balbula tradizionalaren eta teknologia berrien artean aukeratzea zure aplikazioaren eskakizun zehatzen araberakoa da. Abiadura-kontrol zehatza edo mugimendu-profil konplexuak behar dituzten sistema berrietarako, balbula proportzionalak edo hidraulika digitalak zentzua dute kostu eta mantentze-eskakizun handiagoak izan arren.
Lehendik dauden sistemetako ordezko piezen kasuan, WH balbulek aukerarik praktikoena izan ohi dute. ISO 4401 muntaketa-eredu estandarretan sartzen dira, dauden zirkuitu pilotuekin lan egiten dute eta fidagarritasun frogatua eskaintzen dute. Zentratu zure hornitzaileen aukeraketa laguntza tekniko ona eta behar dituzun konfigurazio-aukera zehatzak eskaintzen dituzten enpresetara, hala nola aldakuntza-denbora erregulagarriak edo presio-zentratzea.
Kutsadura-kontrola lortzea zaila edo ezinezkoa denean, pilotu bidezko kontrol-balbula tradizionalek alternatiba proportzionalak gainditzen dituzte. Meatzaritza, basogintza eta eraispena bezalako industriak kategoria honetan sartzen dira askotan. WH balbularen barruko argitasun handiagoak eta diseinu sinpleagoek kontrol sofistikatuagoak azkar suntsituko lituzketen baldintzak onartzen dituzte.
Gakoa balbula teknologia benetako sistemaren beharretara lotzea da, aukera berriena automatikoki aukeratzea baino. WH serieko norabide-kontroleko balbulak hamarkadatan egon dira ekoizten, benetako arazoak modu eraginkorrean konpontzen dituztelako. Sistema industrialak zerbitzatzen jarraituko dute, sinpletasuna, sendotasuna eta fluxu handiko ahalmena etengabeko kontrol aldakorren gainetik balio duten aplikazioak dauden bitartean.
Balbula hauek nola funtzionatzen duten, zer egiten duten ondo eta alternatibak hobeto non balio dezaketen ulertzeak zure sistema hidrauliko espezifikoetarako erabaki informatuak hartzen lagunduko dizu. Lehendik dauden ekipoak mantentzen edo instalazio berriak diseinatzen ari zaren ala ez, WH norabide-kontroleko balbulak kontuan hartu behar du potentzia handiko fluidoen kontrolerako aplikazioetarako irtenbide frogatu eta fidagarri gisa.
