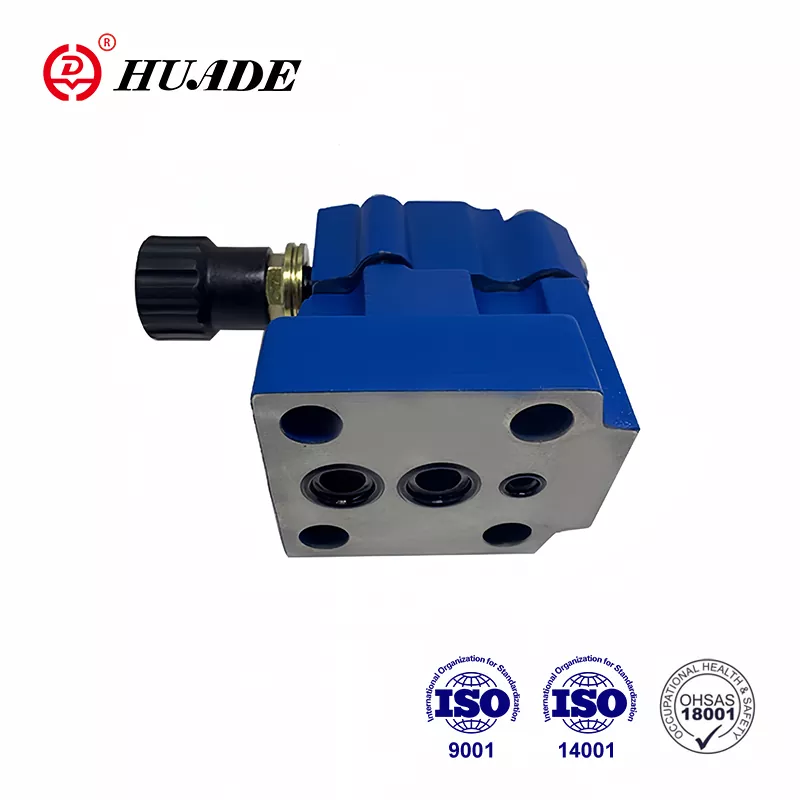

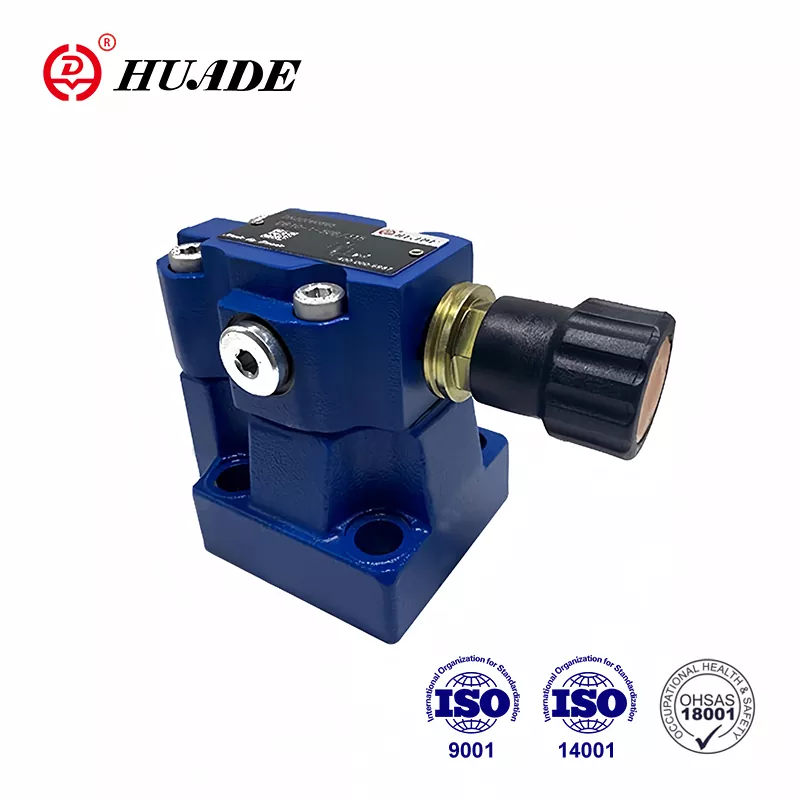

Presioa murrizteko balbula DB 10

1979an sortua, Huade Hydraulic Txinako industria hidraulikoaren lider bihurtu da Rexroth-en teknologia aurreratua sartuta. Huade® presio arintzeko DB 10 balbulak Rexroth-en DB10 seriearekin bat datoz. Fabrikak arrazionalki erabiltzen ditu etxeko baliabideak bezeroei balbula hidrauliko merkeak eskaintzeko. Aldi berean, mundu osoko 750 makina aurreratu baino gehiago sartu ditu balbula hidraulikoen kalitatea bermatzeko. Huade Hydraulic eta bere afiliatutako enpresak ISO9001, ISO14001 eta OH SAS18001 gainditu dituzte. Hude® presio balbulak izugarri saltzen dira Txinan eta atzerriko herrialdeetan, kalitate fidagarria eta errendimendu egonkorra direla eta. Huade Hydraulics etxeko enpresa ezagun askorekin lankidetzan aritzen da soluzio hidraulikoak eskaintzeko.

Presioa Murrizteko DB 10 balbularen produktuaren parametroa

Produktuaren ezaugarria eta Presioa Murrizteko Balbularen Aplikazioa DB 10

Ezaugarriak:

▶ Azpiplaka muntatzea

▶ Portatzeko eredua DIN 24 340, E forma, ISO 6264 eta CETOP - RP 121H

▶ Tutuetarako konexioa

▶ Sartu konexioa

▶ Hiru doikuntza-elementu:

. Eskutoki birakaria

. Hex. buruko torlojua babes-txapelarekin

. Blokea daitekeen botoi birakaria eskalarekin

▶ Solenoide bidezko deskarga, norabide-balbula integratuaren bidez

Aplikazioa:

Presioa murrizteko balbulak DB 10 kontrolatzeko presioa mugatzeko (DB) edo mugatzeko erabiltzen dira.

Presioa murrizteko DB 10 balbularen funtzioa, sekzioa eta sinboloak

Orokorra

DB motako presio balbulak pilotu operatutako presio arintzeko balbulak dira.

Presioa arintzeko balbulak (DB) balbula nagusia (1) bobina multzo nagusiarekin (3) eta pilotu-balbula (2) presioa doitzeko elementuarekin osatzen dute.

Presioa arintzeko balbula DB motakoa

A portuan dagoen presioak bobina nagusian eragiten du (3). Aldi berean presioa egiten da (6) eta (7) kontrol-lerroen bidez (4) eta (5) zuloekin hornituta, bobina nagusiaren malgukiaren aldean (3) eta bolean (8). ) kontrol-balbula pilotuan (2). A portuan dagoen presioa malgukian ezarritako balbula gainditzen badu (9), bola (8) malgukiaren aurka irekitzen da (9).

Honen seinalea barnetik dator (10) eta (6) kontrol-lerroetatik A portutik. Bobina nagusiaren (3) malgukiaren aldean dagoen presio-fluidoa kontrol-lerrotik (7), zulo-zulotik (11) isurtzen da. ) eta bola (8) malgukiaren ganbaran (12). DB...50B/...motakoan kontrol-lerroaren bidez (13) isurtzen da depositura, edo DB..50/..Y..motakoan kontrol-lerroaren bidez (14). (4) eta (5) zuloen ondorioz presio-jaitsiera bat gertatzen da bobina nagusian (3), A portutik B atakarako konexioa irekita dago. Orain presio-fluidoa A atakatik B atakara isurtzen da ezarritako funtzionamendu-presioa mantenduz.

Presioa arintzeko balbula deskargatu edo beste presio batera alda daiteke (bigarren presio-etapa) "X" atakaren bidez (15).

DBren egitura...50B

DBren ikurra...50B

Oharra

1.Likidoa iragazi behar da. Iragazkiaren gutxieneko fintasuna 20 ㎛ da.

2.Depositua zigilatzen egon behar da eta aire-iragazkia instalatu behar da aire sarreran.

3.Plakarik gabeko produktuak fabrikatik irtetean, behar izanez gero, mesedez bereziki eskatu.

4.Balbulak finkatzeko torlojuak intentsitate handikoak izan behar dira (10.9 klasea). Mesedez, hautatu eta erabili lagin liburuan zerrendatutako parametroaren arabera.

5. Balbularekin lotutako gainazalaren zimurtasuna behar da gainazaleko zimurtasuna 0,8koa da.

6. Estekatutako piezaren gainazaleko akabera 0,01/100 mm-koa da.
