Presioa arintzeko balbula DBD

Beijing Huade Hydraulic Industrial Group produktu eta ekipo hidraulikoen diseinuan, fabrikazioan eta zerbitzuetan espezializatutako estatuko enpresa ospetsua da. DBWT erliebe balbulak Rexroth®-k eskaintzen dituen produktuak ordezkatu ditzake. Fabrikak ISO9001, ISO14001 eta OH SAS18001 gainditu ditu. Huade Hydraulic-ek ikuskapen sistema ona du balbula hidraulikoen kalitate handia bermatzeko. Fabrikak mundu osotik inportatutako ekoizpen aurreratuko ekipamendu 750 pieza baino gehiago ditu. Presio-balbula bakoitza plastikozko poltsa iragazgaitzetan eta kartoi estandarretan bilduko da, faltsutzearen aurkako markak erantsita. Huade® produktu hidraulikoak oso erabiliak dira industria militarrean defentsa ekipamenduen modernizazioa sustatzeko.

Presioa Murrizteko Balbularen DBD produktuaren parametroa

Produktuaren Ezaugarria eta Presioa Arintzeko Balbularen Aplikazioa DBD

Ezaugarriak:

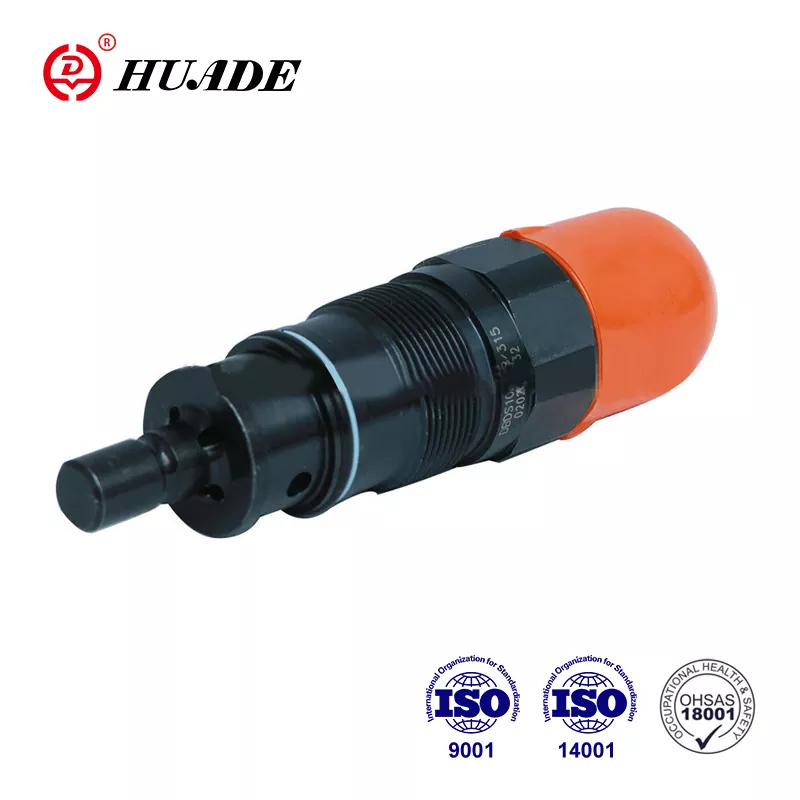

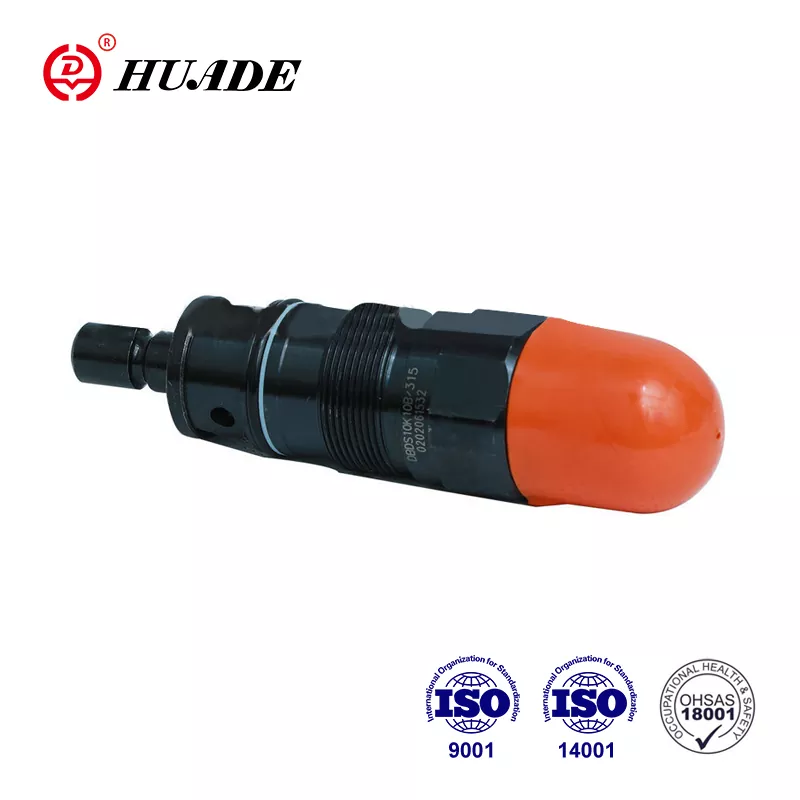

▶ Kartutxo-balbula gisa

▶ Haridun konexioetarako

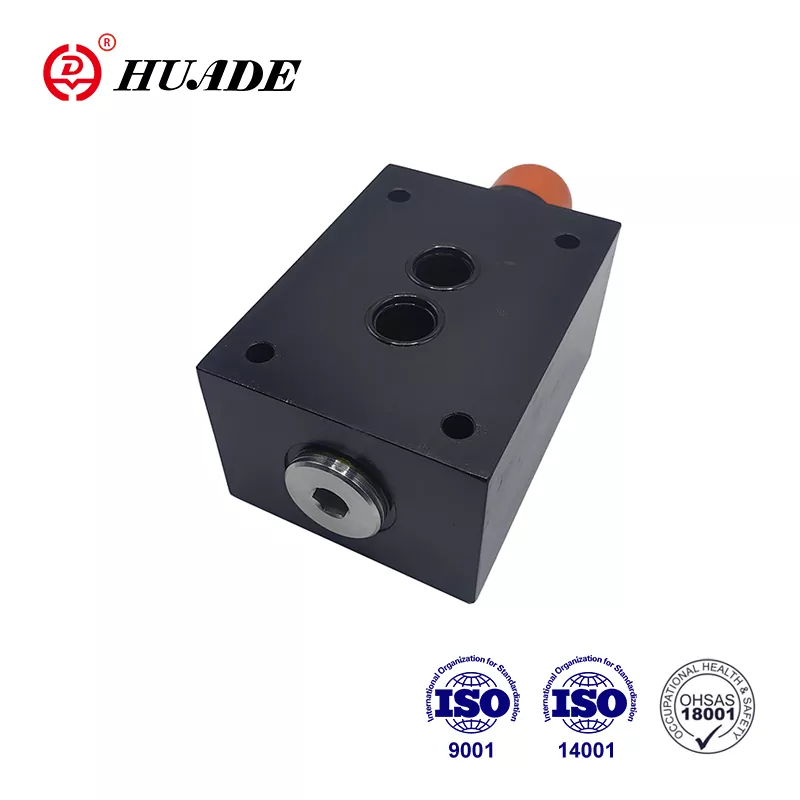

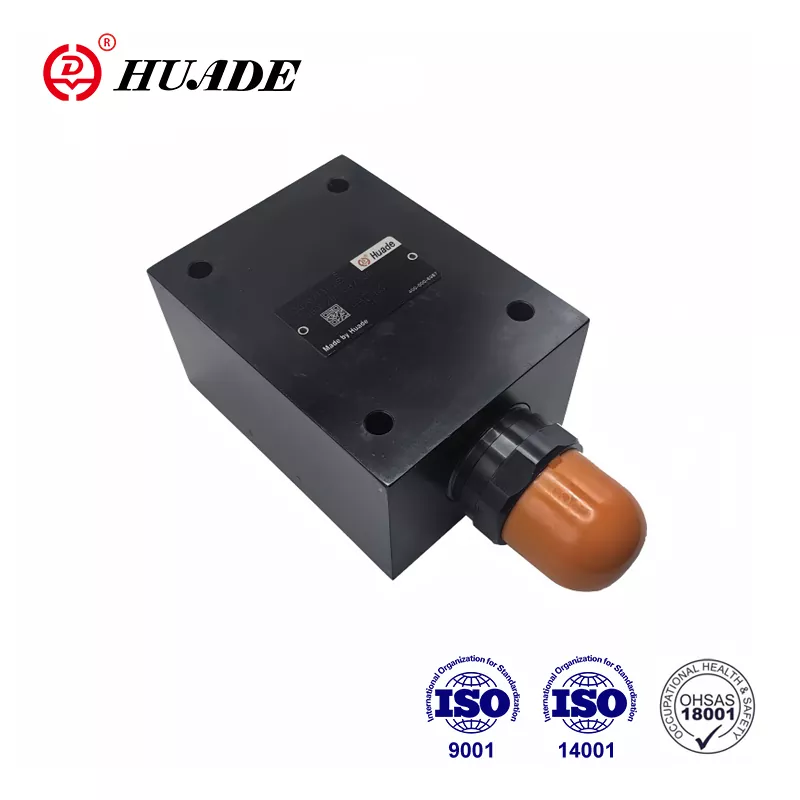

▶ azpiplaka muntatzeko

▶ Presioa doitzeko 3 elementu, aukeran:

·Botoi birakaria

·.Hex. buruko torlojua babes-txapelarekin

·Eskalarekin blokea daitekeen botoi birakaria

Aplikazioa:

DBD Presioa Arintzeko Balbularen Funtzioak, Atala eta Ikur

DBD presio arintzeko balbulak zuzeneko funtzionamenduko poppet balbulak dira.

Sistema hidrauliko bateko presioa mugatzeko erabiltzen dira.

Balbulek, nagusiki, mahuka (1), malgukia (2), bobina motelgailuarekin (4) (presio etapak 2,5 eta 40 MPa) edo bola (4) (presio etapa 63 MPa) eta doikuntza-elementua (3) ditu. Sistemaren presioaren ezarpena etengabe alda daiteke doikuntza-elementuaren bidez (3). Malgukiak (2) poppet (4) eserlekuan bultzatzen du. P kanala sistemara konektatuta dago. Sisteman dagoen presioa poppet eremuan (edo bola) aplikatzen da.

P kanaleko presioa malgukian ezarritako balbularen gainetik igotzen bada (2), txotxoloa (4) malgukiaren aurka irekitzen da (2). Orain presio-fluidoak P kanala osatzen dute T kanalean. Poppet (4) trazua pin batek mugatzen du. Presio-tarte osoan presio-ezarpen onak mantentzeko, presio-tartea 7 presio-etapatan banatzen da. Presio bat. etapa malguki jakin bati dagokio harekin ezar daitekeen funtzionamendu-presio maximo baterako.

Presioa Murrizteko DBD balbularen egitura eta sinboloak

DBD-ren ikurrak

Oharra

1.Likidoa iragazi behar da. Iragazkiaren gutxieneko fintasuna 20 ㎛ da.

2.Depositua zigilatzen egon behar da eta aire-iragazkia instalatu behar da aire sarreran.

3.Plakarik gabeko produktuak fabrikatik irtetean, behar izanez gero, mesedez bereziki eskatu.

4.Balbulak finkatzeko torlojuak intentsitate handikoak izan behar dira (10.9 klasea). Mesedez, hautatu eta erabili lagin liburuan zerrendatutako parametroaren arabera.

5. Balbularekin lotutako gainazalaren zimurtasuna behar da gainazaleko zimurtasuna 0,8koa da.

6. Estekatutako piezaren gainazaleko akabera 0,01/100 mm-koa da.
