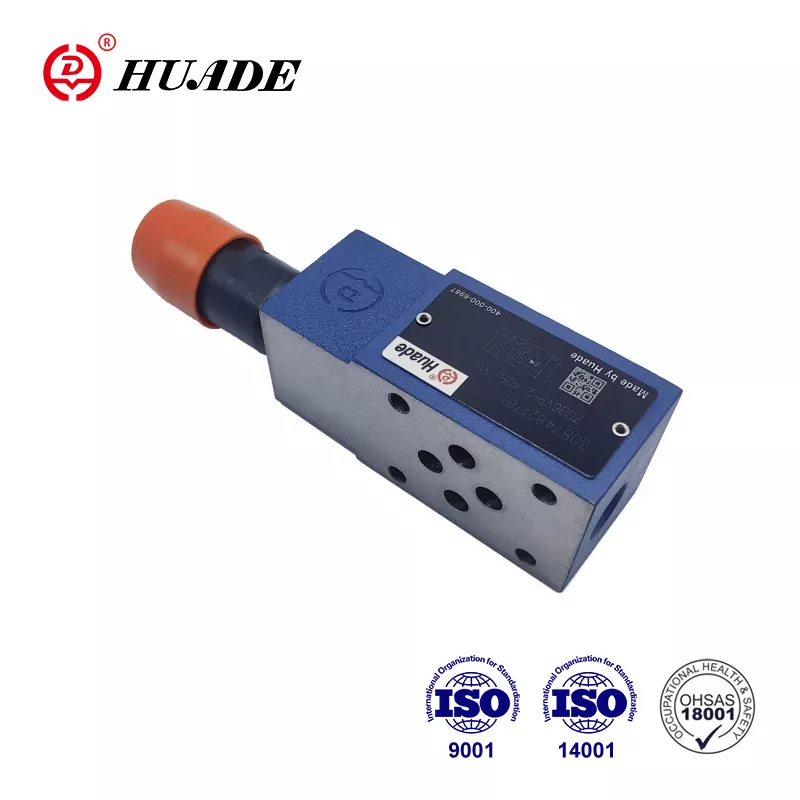

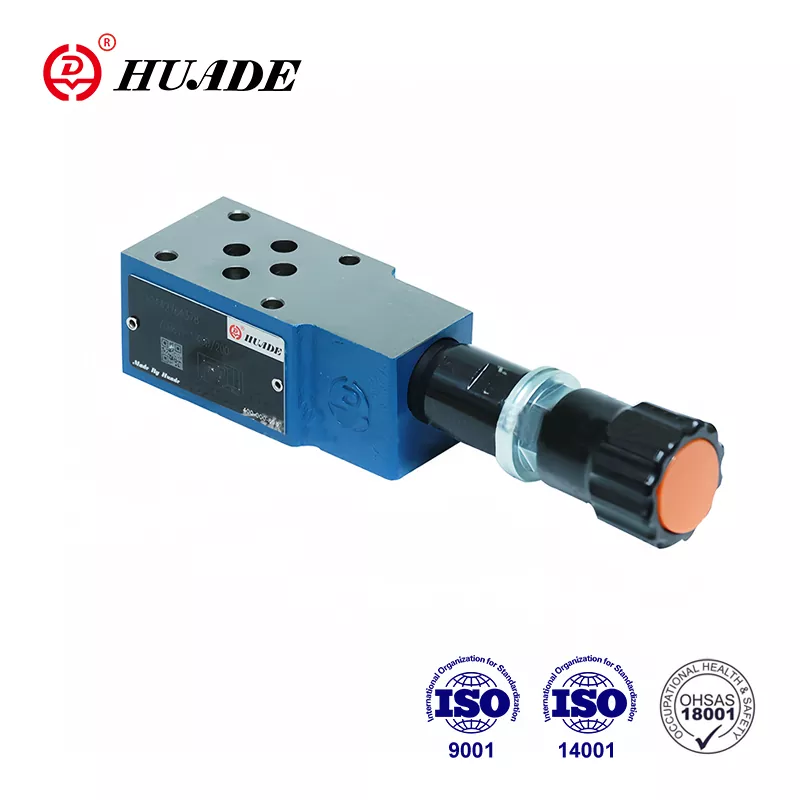

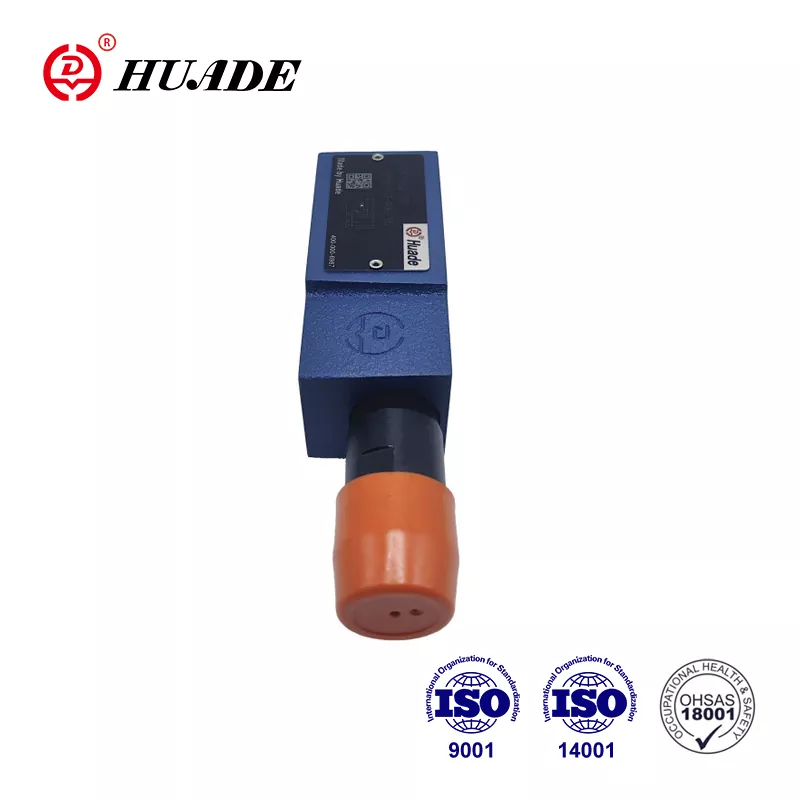

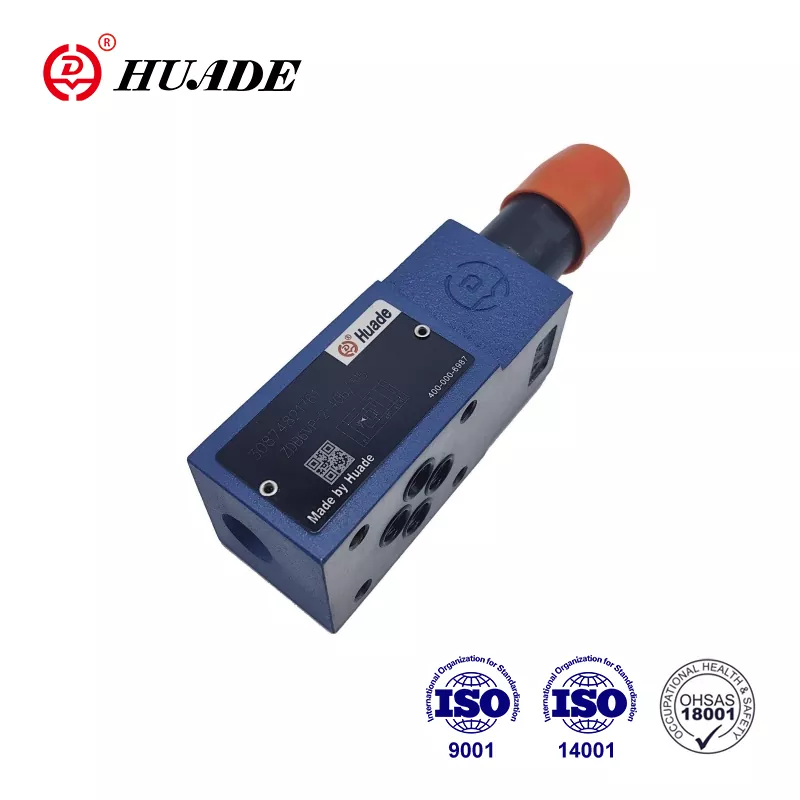

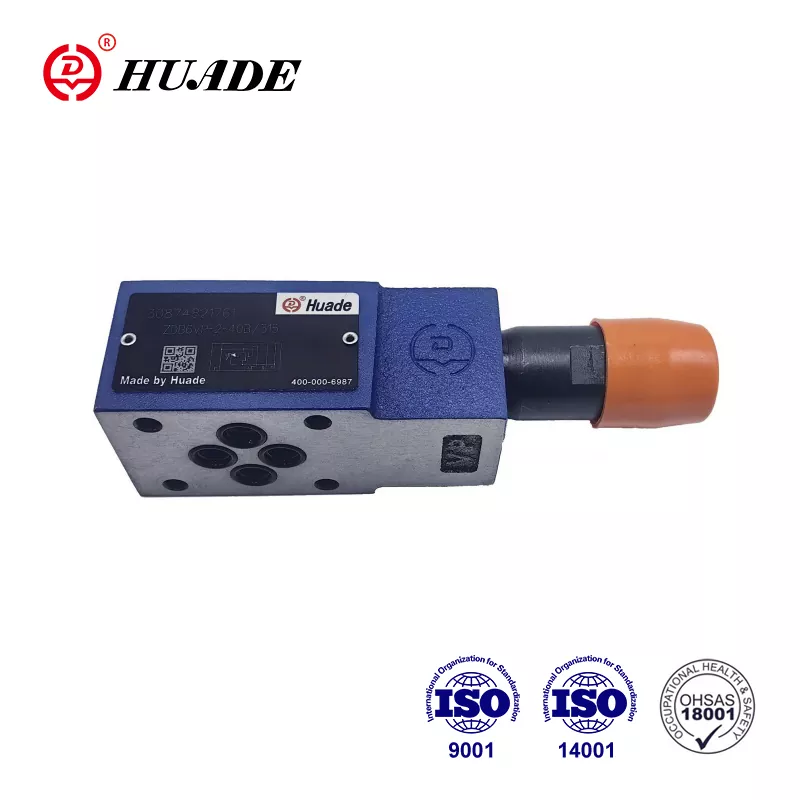

ZDB 6 presioa arintzeko balbulak Rexroth®-k eskaintzen dituen produktuak ordezka ditzake. Kontua da Huade Hydraulic-ek epe luzerako bi lankidetza izan dituela Rexrothekin. Lankidetza horri esker, Huade® presio balbulek Rexroth produktuen maila berdinera iristea ahalbidetzen du errendimendu, kalitate eta bateragarritasun aldetik. Fabrikak ISO9001, ISO14001 eta OH SAS18001 gainditu ditu. Fabrika Fabrikak ekoizpen-eskala handia du, kostuak modu eraginkorrean kontrolatu ditzake eta bezeroei presio hidrauliko balbula errentagarri eta praktikoak eskain diezazkieke. Bere errendimendu fidagarria eta egonkorra dela eta, Huade® produktu hidraulikoak oso erabiliak dira militar eta itsas industrian.
|
Presiozko fluidoa |
Olio minerala (NBR zigilurako) edo fosfato ester (FPM zigilurako) |
|
|
Presio-fluidoa - tenperatura-tartea (℃) |
-30~+80 |
|
|
Biskositate-tartea (mm/s) |
10~800 |
|
|
Fluidoen kutsadura-maila |
Onartutako gehienezko kutsadura-maila |
|
|
Eragiketa-presioa, gehienez. (MPa) |
31,5 arte |
|
|
Presioa erregulagarria, gehienez. ezarpena (MPa) |
gehienez 5, 10, 20 eta 31,5 arte |
|
|
Emaria, gehienez. (L/min) |
60 arte |
|
|
Pisua |
Mota ZDB 6 (Kg) |
gutxi gorabehera.1 |
|
Mota Z2DB 6 (Kg) |
gutxi gorabehera. 1.2 |
|
Ezaugarriak:
▶ Ogitarteko plaka balbula
▶ 4 presio-tarte
▶ 5 zirkuitu aukera
▶ Presioa arintzeko kartutxo batekin edo birekin
▶ 4 doikuntza-elementu.
·Botoi birakaria
·Mahuka hexagonoarekin eta babes-txapelarekin
·Eskalarekin blokea daitekeen botoi birakaria
· Blokea daitekeen botoi birakaria
Aplikazioa:
ZDB 6 presioa arintzeko balbula sistema hidrauliko baten presioa mugatzeko erabiltzen da.
Presioa arintzeko balbula motak ZDB eta Z2DB pilotu funtzionatzen dute eta sandwich-plakaren diseinua dute.
Funtsean, karkasa (7) osatzen dute, presio arintzeko balbula kartutxo bat edo birekin batera.
Sistemaren presioa doikuntza-elementuaren bidez ezartzen da (4).
Atsedenaldian, balbula itxita dago. A portuan dagoen presioak bobinaren gainean eragiten du (1). Aldi berean, presioa orifiziotik (2) pasatzen da bobinaren (1) malguki kargaturiko alderantz eta orifiziotik (3) txopo pilotura (6). A portuan dagoen presioa malgukian (5) ezarritako balioaren gainetik igotzen bada, pilotu-poppet (6) irekitzen da. Fluidoa bobina (1), orifizioa (3) eta kanala (8) malguki kargatutako aldetik T portura isur daiteke orain. Ondorioz, ondoriozko presio jaitsierak bobina (1) mugitzen du, eta honek A konexioa T-ra irekitzen du, bitartean. malgukian (5) ezarritako presioa mantentzen da.
Bi malguki-ganberetako pilotu-olioa kanpoaldera itzultzen da depositura T atakatik.
ZDB 6 presioa murrizteko balbularen egitura eta sinboloak
1.Likidoa iragazi behar da. Iragazkiaren gutxieneko fintasuna 20 ㎛ da.
2.Depositua zigilatzen egon behar da eta aire-iragazkia instalatu behar da aire sarreran.
3.Plakarik gabeko produktuak fabrikatik irtetean, behar izanez gero, mesedez eskatu bereziki.
4.Balbulak finkatzeko torlojuak intentsitate handikoak izan behar dira (10.9 klasea). Mesedez, hautatu eta erabili lagin liburuan zerrendatutako parametroaren arabera.
5. Balbularekin lotutako gainazalaren zimurtasuna behar da gainazaleko zimurtasuna 0,8koa da.
6. Estekatutako piezaren gainazaleko akabera 0,01/100 mm-koa da.
