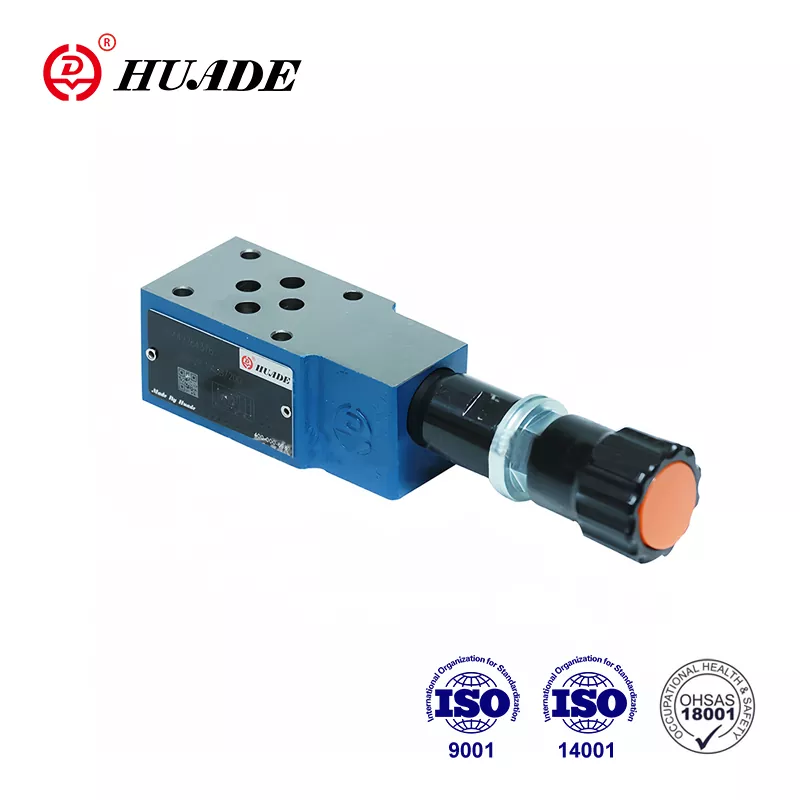

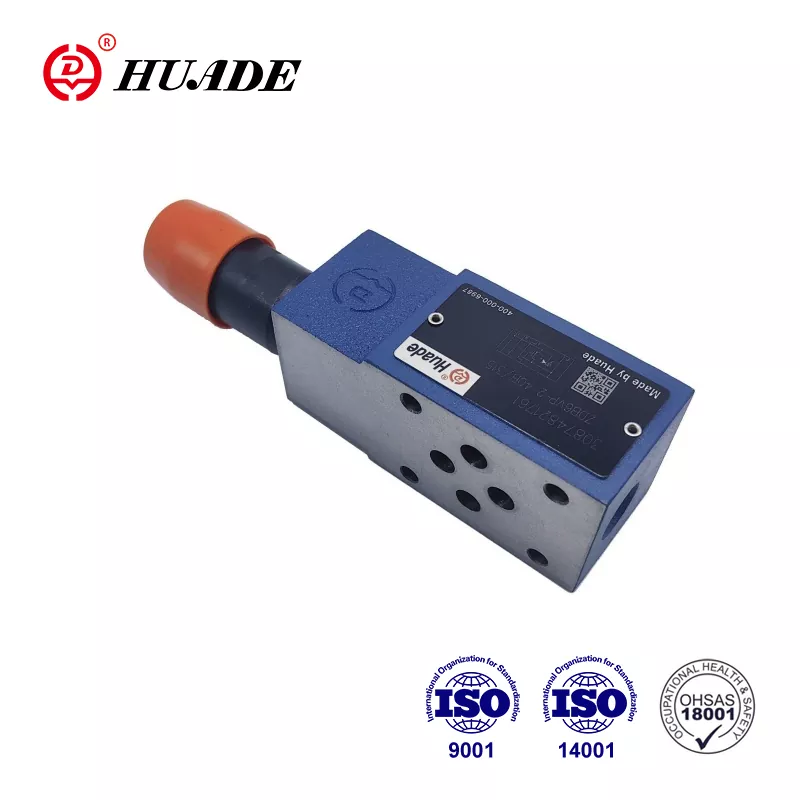

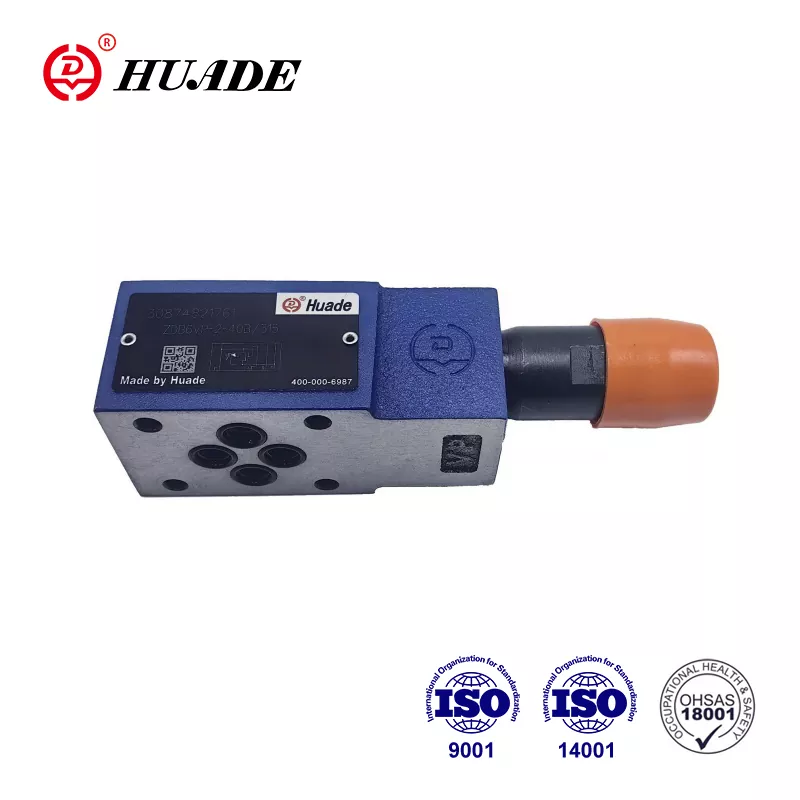

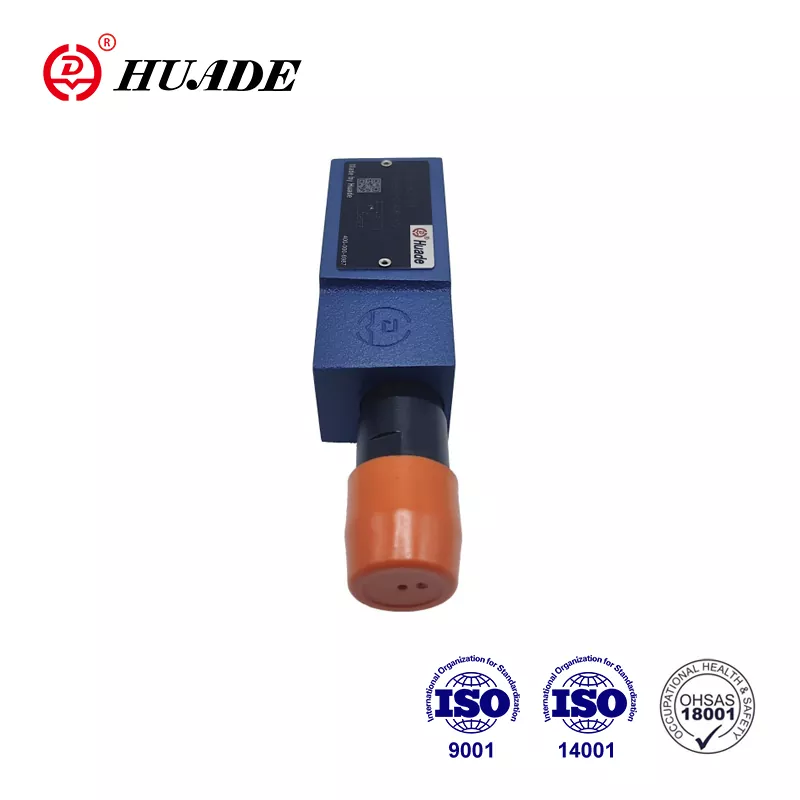

Presioa arintzeko balbula Z2DB 6

1979an sortu zenetik, Huade Hydraulic ekoizpen-eskala handia izan da. Z2DB 6 presioa arintzeko balbulak prezio nahiko baxuagoa du nazioarteko beste marka ospetsu batzuekin alderatuta. Fabrikak arreta handiagoa jartzen dio praktikotasunari eta kostu-eraginkortasunari. Produktu merkeagoak eskaintzeko, fabrika etxeko baliabideez beteta dago. Aldi berean, kalitatea bermatzeko, mundu osoko 750 ekoizpen-ekipamendu aurreratu baino gehiago sartu ditu. Fabrikak ISO9001, ISO14001 eta OH SAS18001 gainditu ditu. Antzeko beste balbula hidrauliko batzuekin alderatuta, Huade® presioa arintzeko balbulak teknologian aurreratuagoak eta iraunkorragoak dira industria honetan. Industria militarrean oso erabiliak dira kalitate fidagarriagatik eta errendimendu egonkorragatik.

Z2DB 6 presioa murrizteko balbularen produktuaren parametroa

Produktuaren ezaugarria eta presioa murrizteko balbularen aplikazioa Z2DB 6

Ezaugarriak:

▶ Ogitarteko plaka balbula

▶ 4 presio-tarte

▶ 5 zirkuitu aukera

▶ Presioa arintzeko kartutxo batekin edo birekin

▶ 4 doikuntza-elementu.

·Botoi birakaria

·Mahuka hexagonoarekin eta babes-txapelarekin

·Eskalarekin blokea daitekeen botoi birakaria

· Blokea daitekeen botoi birakaria

Aplikazioa:

Z2DB 6 presioa arintzeko balbularen funtzio nagusia sistema hidrauliko baten presioa mugatzea da.

ZDB 6 presioa murrizteko balbularen atala eta sinboloak

Presioa arintzeko balbula motak ZDB eta Z2DB pilotu funtzionatzen dute eta sandwich-plakaren diseinua dute.

Funtsean, karkasa (7) osatzen dute, presioa arintzeko balbula kartutxo bat edo birekin batera.

Sistemaren presioa doikuntza-elementuaren bidez ezartzen da (4).

Atsedenaldian, balbula itxita dago. A portuan dagoen presioak bobinaren gainean eragiten du (1). Aldi berean, presioa orifiziotik (2) pasatzen da bobinaren (1) malguki kargaturiko alderantz eta orifiziotik (3) txopo pilotura (6). A portuan dagoen presioa malgukian (5) ezarritako balioaren gainetik igotzen bada, pilotu-poppet (6) irekitzen da. Fluidoa bobina (1), orifizioa (3) eta kanala (8) malguki kargatutako aldetik T portura isur daiteke orain. Ondorioz, ondoriozko presio jaitsierak bobina (1) mugitzen du, eta honek A konexioa T-ra irekitzen du, bitartean. malgukian (5) ezarritako presioa mantentzen da.

Bi malguki-ganberetako pilotu-olioa kanpotik itzultzen da depositura T atakatik.

Z2DB 6-ren ikurra

Oharra

1.Likidoa iragazi behar da. Iragazkiaren gutxieneko fintasuna 20 ㎛ da.

2.Depositua zigilatzen egon behar da eta aire-iragazkia instalatu behar da aire sarreran.

3.Plakarik gabeko produktuak fabrikatik irtetean, behar izanez gero, mesedez bereziki eskatu.

4.Balbulak finkatzeko torlojuak intentsitate handikoak izan behar dira (10.9 klasea). Mesedez, hautatu eta erabili lagin liburuan zerrendatutako parametroaren arabera.

5. Balbularekin lotutako gainazalaren zimurtasuna behar da gainazaleko zimurtasuna 0,8koa da.

6. Estekatutako piezaren gainazaleko akabera 0,01/100 mm-koa da.
