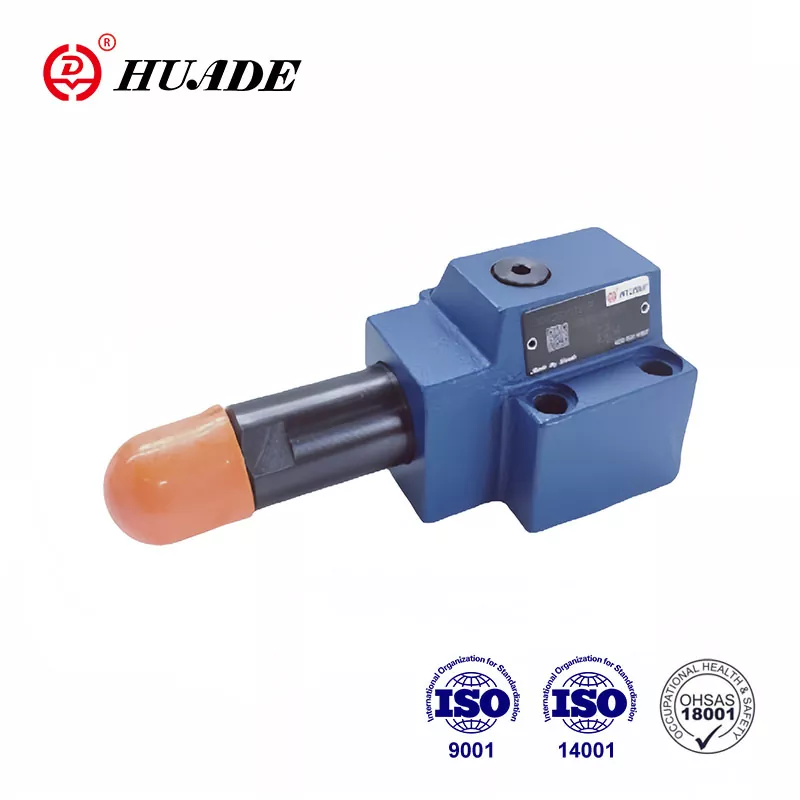

DZ 10 DP motako presio-sekuentzia-balbula zuzeneko operazio-balbula bat da. Bigarren sistema baten presioaren araberako sekuentziaziorako erabiltzen da. Txinan eta atzerriko herrialdeetan saltzen da kalitate handiko eta prezio baxuagoarekin. Huade® presio-sekuentzia balbulak industria hidraulikoaren nazioarteko estandarrak betetzen ditu. Rexroth teknologia aurreratua sartuz, Huade® balbula hidraulikoak Rexroth-ekin bateragarriak dira errendimenduan.
|
Datu teknikoak |
|
|
Sarrerako presioa, ataka P, B (X) (MPa) |
31,5 arte |
|
Irteera-presioa, A ataka (MPa) |
21.0ra |
|
Atzeko presioa,T ataka (MPa) |
16.0ra |
|
Onartutako gehienezko emaria (L/min) |
80ra |
|
Fluidoak |
Olio minerala (NBR zigilurako) edo fosfato ester (FPM zigilurako) |
|
Biskositate-tartea (mm²/s) |
10~800 |
|
Fluidoen tenperatura-tartea (℃) |
-30 arte +80 |
|
Jariakinen garbitasuna (um) |
Jariakinaren garbitasuna Fluidoaren kutsadura-maila onargarria den gehienezko maila NAS 1638 9 Klasearekin |
|
Gehienezko emaria (L/min) |
80 arte |
Ezaugarriak:
▶ Azpiplaka muntatzeko
▶ 4 presio maila
▶ 4 doikuntza elementu:
. Eskutoki birakaria
. Mahuka hexagonoarekin eta babes-txapelarekin
. Blokea daitekeen botoi birakaria eskalarekin
. Eskualde birakaria eskaladun
▶ Presiometroko konexioarekin
▶ Kontrol-balbula, aukerakoa
▶ Muntatze eredua DIN 24 340, D forma, ISO 5781 eta CETOP - RP 121H
Aplikazioa:
DZ 10 DP presio-sekuentzia balbula hau altxatzeko eta garraiatzeko makinen sistema hidraulikoetan, eraikuntza-makinetan, ibilgailu industrialetan, makina-erremintetan, itsasontzietan, metalurgian eta beste ekipo batzuetan erabil daiteke.
Sekuentzia-presioa doikuntza-elementuaren bidez ezartzen da (1).
Konpresio malgukiak (2) kontrol-bobina (3) hasierako posizioan eusten du, balbula itxita dago. A atakan dagoen presioa kontrol-bobinaren (3) pistoiaren eremuan dago konpresio-malgukiaren (2) kontrol-lerroaren bidez (4). Presioa konpresio-malgukian (2) ezarritako baliora iristen denean, kontrol-bobina (3) mugitzen da eta A konexioa irekitzen du B-ra. B portura konektatuta dagoen sistema sekuentziatu egiten da A kanaleko presioa jaitsi gabe.
Kontrol-seinalea kontrol-lerroaren bidez lortzen da (4) A atakatik edo kanpotik X konexioaren bidez.
Balbula-aplikazioaren arabera, isurketa-olioa kanpotik pasa daiteke Y konexioaren bidez edo barrutik B bidez.
DZ 10 DP 1 -40B egitura
DZ 10 DP-10B-ren ikurrak
