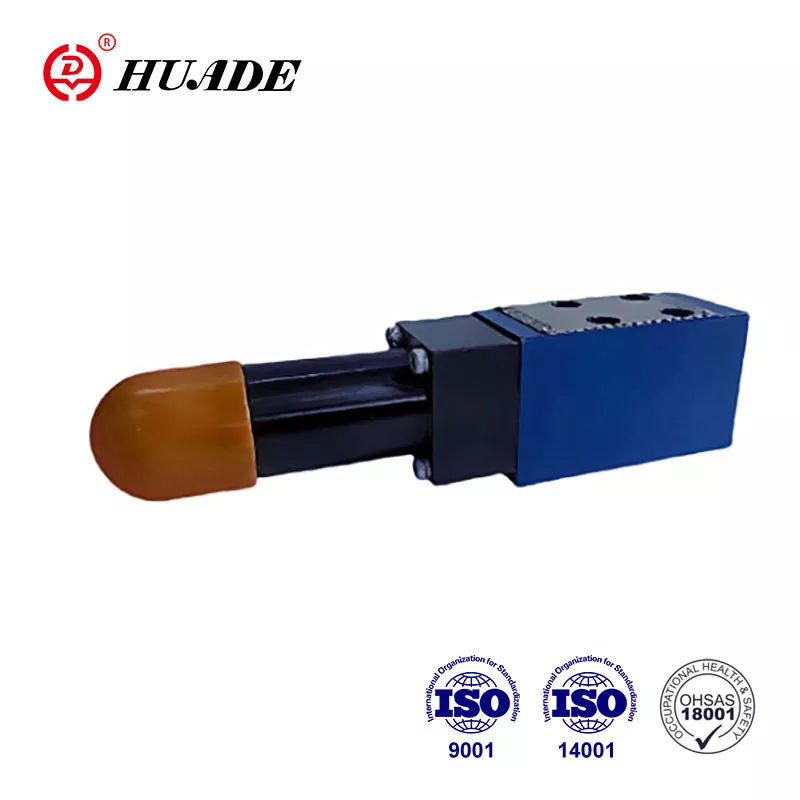

Presio-sekuentzia-balbulak DZ 5 DP olioa bigarren sistema batera zuzentzeko erabiltzen dira, ezarritako presio batean.
Rexroth-en teknologia aurreratuaren sarrera dela eta, Huade® balbula hidraulikoak Rexroth-ekin bateragarriak dira errendimenduan eta kalitatean. Prezioa arrazoizkoagoa da. Fabrikak ekoizpen ekipamendu aurreratuak eta mundu osoko proba sistema zorrotzak ditu produktuen errendimendu handiagoa bermatzeko.
|
Datu teknikoak |
|
|
Sarrerako presioa, ataka P, B (X) (MPa) |
210 arte; itzulera-ez-balbularik gabe 31,5 arte |
|
Irteera-presioa, A ataka (MPa) |
31,5era |
|
Atzeko presioa,T ataka (MPa) |
6.0ra |
|
Gehienezko fluxua (L/min) |
30era |
|
Fluidoak |
Olio minerala (NBR zigilurako) edo fosfato ester (FPM zigilurako) |
|
Biskositate-tartea (mm²/s) |
10~800 |
|
Fluidoen tenperatura-tartea (℃) |
-30 arte +80 |
|
Jariakinen garbitasuna (um) |
Jariakinaren garbitasuna Fluidoaren kutsadura-maila onargarria den gehienezko maila NAS 1638 9 Klasearekin |
Ezaugarriak:
▶ Azpiplaka muntatzeko
▶ Aurrealdeko brida muntatzea
▶ 5 presio-tarte
▶ 4 ezarpen-elementu desberdin
. Eskutoki birakaria
. Mahuka hexagonoarekin eta babes-txapelarekin
. Blokea daitekeen botoi birakaria eskalarekin
. Eskualde birakaria eskaladun
▶ Aukerako itzulerarik gabeko balbula
▶ Muntatze eredua DIN 24 340, C forma azpiplaketarako
Aplikazioa:
DZ 5 DP presio-sekuentzia balbula hau oso erabilia izan daiteke altxatzeko eta garraiatzeko makinen sistema hidraulikoetan, eraikuntzako makinetan, ibilgailu industrialetan, makina-erremintetan, itsasontzietan, metalurgian eta beste ekipo batzuetan.
1. DZ 5 DP Presio-sekuentzia balbularen sekzioa eta ikurra
DZ 5 DP motako balbulak zuzeneko sekuentzia-balbulak dira. Mota honetako balbulak, batez ere, karkasa (1), kontrol-bobina (2), malgukiak (3) eta presioa ezartzeko elementua (4) eta, behar izanez gero, itzulera ez-balbula (5) ditu.
Balbulak olioa pasatzen duen presioa presioa ezartzeko elementuan ezartzen da (4). Malgukiek (3) kontrol-bobina (2) hasierako posizioan eusten dute, eta balbula itxita geratzen da. P atakan presioa zulaketaren (6) eta zorrotadaren bidez (7) pasatzen da kontrol-malgukien (3) kontrako muturrean dagoen bobina eragilearen eremura.
P atakako presioa ezarritako baliora iristen denean, bobina malgukiaren aurka mugitzen da P ataka A portuarekin konektatzeko.
Honen seinalea barnetik pasatzen da zulaketaren bidez (6) P atakatik.
Petrolioa A portura konektatutako sistemara pasatzen da orain, baina P portuan presioa ez da jaisten.
Pilotu-olioa kanpotik ere elikatu daiteke B(X) atakaren bidez.
Balbularen aplikazioaren arabera, olio pilotuaren itzulera kanpotik izan daiteke T(Y) atakaren bidez edo barrutik.
Olioaren itzulera librea ahalbidetzeko A portutik P portura, behar izanez gero, itzulerarik gabeko balbula (5) sar daiteke.
DZ5DP-3-10B-ren egitura
DZ 5 DP-10B-ren ikurrak
