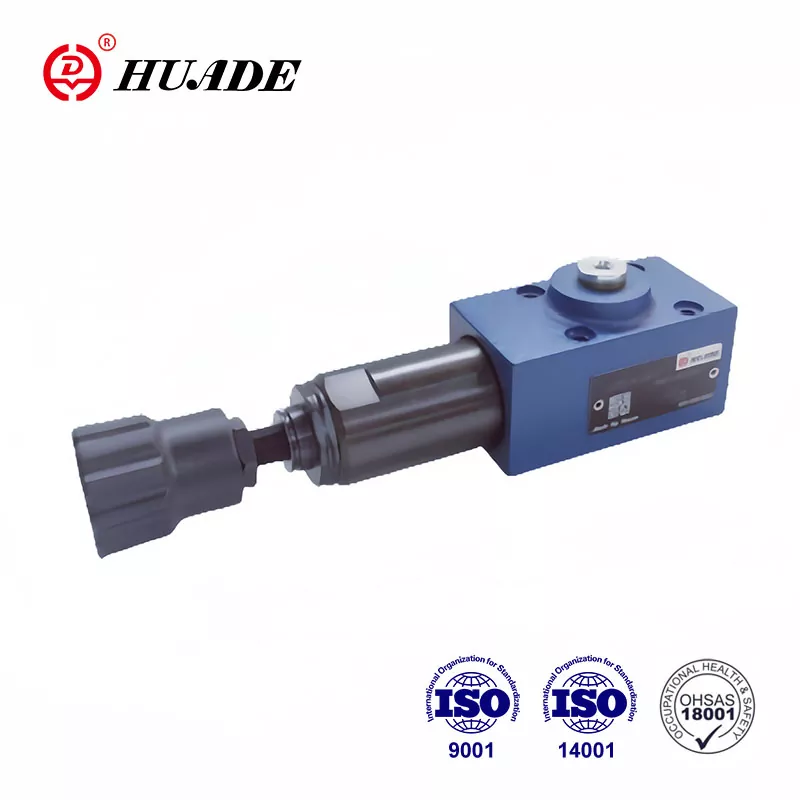

Balbula mota dz 6 dp-k zuzeneko presio sekuentzia zuzeneko balbula da. Rexroth-ekin epe luzeko eta sakoneko bi lankidetza bidez, Huade® presio hidraulikoko balbulek Rexroth-en eman dezakete errendimenduan. Presio sekuentzia-balbula hau oso erabil daiteke altxatzeko eta garraiatzeko makineria, eraikuntzarako makineria, ibilgailu industrialak, makina-erreminta, itsasontziak, metalurgia eta bestelako ekipamenduak.
|
Datu teknikoak |
|
|
Sarrerako presioa, P atar P, B (X) (MPA) |
gehienez 31,5 |
|
Outlet Presioa, A port a (mpa) |
21,0 |
|
Atzera presioa, T PORT T (MPA) |
16,0 |
|
Max.permargeko fluxu (l / min) |
60 |
|
Jariakinak |
Olio minerala (NBR zigilua) edo fosfatoaren ester (FPM zigilua lortzeko) |
|
Biskositate-tartea (mm ² / s) |
10 ~ 800 |
|
Fluidoen tenperatura (℃) |
-30 arte +80 arte |
|
Fluido garbitasuna (UM) |
Jariakinen garbitasuna fluidoaren gehienezko kutsadura maila 1638 klaseko NAS 9. klasera |
|
Max.flow (l / min) |
gehienez 60 |
Ezaugarriak:
▶ Subplate Muntatzeko
▶ 5 Presio fase
▶ 4 Elementuak egokitzea:
. Botoi birakaria
. Buruko torlojua hexagonoarekin eta babes txanarekin,
Eskala birakari birakaria
Botoi birakaria eskalarekin
▶ Egiaztatu balbula, aukerakoa
▶ Muntatzeko eredua DIN 24 340, A, ISO 4401 eta CETOP - RP 121h
Aplikazioa:
Presio sekuentzia Balbula DZ 6 DP bigarren sistema baten presioaren menpeko konexiorako erabiltzen da.
Sekuentzia presioaren ezarpena elementu egokitzapenaren bidez (4) da.
Udaberriak (3) kontrol-bobina (2) mantentzen du posizio neutroan, balbula blokeatuta dago. P kanaleko presioa Kontrol-spool (2) udaberriaren aurrean (3) kontrola lerroaren (6) aurrean dago.
P Channel P presioa udaberriaren (3) balio multzoa lortzen badu (3) kontrol-bobina (2) ezkerrera mugitzen da eta konexioa irekiko da. A Channel a-ko sistema Presio jaitsierarik gabe konektatuta dago P. kanalean.
Kontrol seinaleak barrutik dator P atar bidez (x) kanaletik kontrol-lerroaren (6).
Balbularen erabileraren arabera, ihes-olioaren ihesa kanpotik dago t (y) edo barrutik A. bidez.
DZ 6 dp 1 -50b egitura
DZ 6 DP-10B sinboloak
