Sistema hidraulikoek isuririk gabeko fluxu-kontrol fidagarria behar dutenean, Z2S 22 kontrol-balbularen sandwich-plaka frogatutako irtenbide gisa nabarmentzen da. Bosch Rexroth osagai honek urteak daramatza ekipamendu industrialak onartzen, eta nola funtzionatzen duen ulertzeak zure konfigurazio hidraulikorako erabaki hobeak hartzen lagun zaitzake.
Zerk egiten du Z2S 22 desberdina

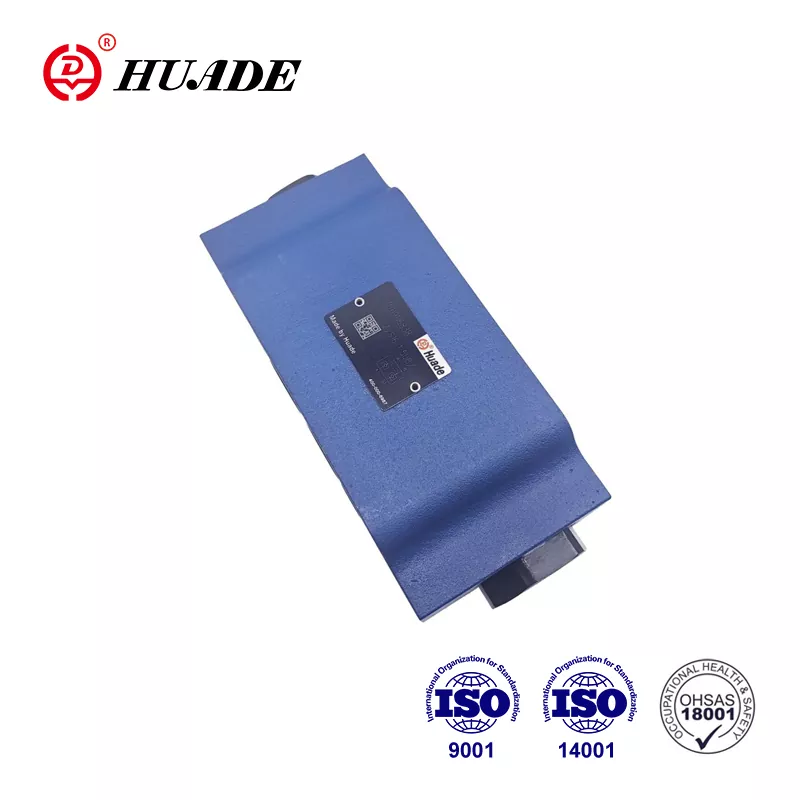

Z2S 22 kontrol-balbula sandwich-plakak NG25 tamainako sistemetarako diseinatutako kontrol-balbula pilotu gisa funtzionatzen du. Udaberrian kargatutako oinarrizko kontrol-balbulak ez bezala, sandwich-plaka honek presioa askatzen duenean kontrol hobea eskaintzen duen bi etapako diseinua erabiltzen du. Balbulak fluxu librea ahalbidetzen du norabide bakarrean, alderantzizko fluxua blokeatzen duen bitartean, eta blokeatutako aldetik ireki daiteke X atakan presioa pilotua aplikatzen denean.
Ogitarteko plakaren diseinuak beste osagai hidrauliko batzuen artean bertikalki pila dezakezula esan nahi du. Horrek lekua aurrezten du jendez gainezka dauden makinen instalazioetan. Z2S 22-k ISO 4401-08-08-0-05 portu-ereduak jarraitzen ditu, ekipamendu mota desberdinetan erabiltzen diren manifold hidrauliko estandarrekin bateragarria eginez.
Kontrol-balbula hau bereizten duena bertsio gehienetan ireki aurretiko funtzioa da. Balbula pilotua irekitzen denean, presioa pixkanaka askatzen da hezetze-sistema baten bidez, aldi berean egin beharrean. Horri esker, zigiluak kaltetzen dituzten eta sistema hidraulikoetan mantentze buruhausteak sortzen dituzten talka-uhinak eta zaratak saihesten dira.
Axola duten zehaztapen teknikoak
Z2S 22 kontrol-balbularen sandwich-plakak 315 bar-eko gehienezko lan-presioa maneiatzen du eta 450 litro minutuko emari-tasa iristen dira. Zenbaki hauek HLP46 olio minerala 40 gradu Celsius-etan erabilitako probetatik datoz. Balbula-gorputzak 12 eta 13 kilogramo arteko pisua du, 212 mm-ko luzera, 117 mm-ko zabalera eta 100 mm-ko altuera ditu.
Pitzadura-presioaren aukerak 3 bar eta 10 bar bitartekoak dira, pieza-zenbakian 1etik 4ra kodez markatuta. Pitzadura-presioa handiagoak alderantzizko blokeo indartsuagoa dakar, baina presio pilotu gehiago behar du irekitzeko. Balbulak olio hidraulikoaren tenperatura negatibotik 80 gradu Celsius positiboekin funtzionatzen du NBR zigiluak erabiltzen dituenean, ingurune industrial gehienak estaltzen dituena.

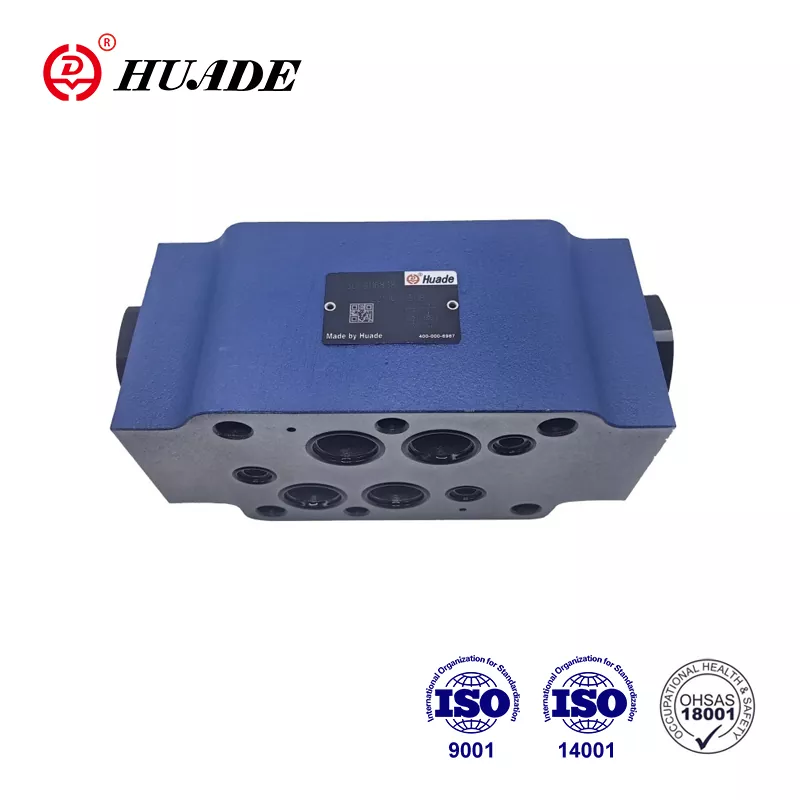

Portu konexioak P, A, B, T, X eta Y posizioak dira. A eta B atakak eragingailuetara konektatzen dira, X atakak pilotu-presioa jasotzen duen bitartean egiaztapen-funtzioa askatzeko. Instalazioak 70 Nm-ko sei M12 torloju behar ditu eta muntatzeko gainazalak Rz 4 edo leunagoa den zimurtasuna behar du ihesak saihesteko.
Z2S 22 kontrol-balbula sandwich-plakak zero isurketa mantentzen du blokeo-noranzkoan funtzionamendu arruntean. Horrek balio du zilindro bertikalak posizioan eustea gau osoan edo mantentze-geldialdietan. Hilabeterik gabe egon ondoren ere, balbulak zigilua mantendu behar du noraezean gabe.
Nola funtzionatzen duen Z2S 22
Fluxua libreki mugitzen da A1-tik A2-ra edo B1-ra B2-ra balbulan zehar presioak noranzko irekian bultzatzen duenean. Flap balbula sinple bat fluxuaren presiopean irekitzen da, erresistentzia minimoa sortuz. Presio-jaitsiera kurbek portaera ia lineala erakusten dute, hau da, fluxua handitzen da aurreikusteko presioa igo ahala.
Alderantzizko noranzkoan, flap balbula balbularen gorputzaren kontra tinko jartzen da, blokeatzeko zigilua sortuz. Balbulak A2 eremua duen bola-eserlekuaren diseinua eta A1 eremua duen poppet bat erabiltzen ditu. Presio pilotua X atakatik sartzen denean, A3 kontrol-bobina eremuan jarduten du. A3 eta A2 arteko eremu-erlazioa 1 eta 12,5 artekoa da, hau da, presio pilotu nahiko baxua behar duzu balbula nagusia irekitzeko.
Ireki aurretiko mekanismoa pilotuaren presio osoa iritsi baino lehen hasten da lanean. Kontrol-bobina mugitzen hasten den heinean, irekidura txiki bat agertzen da, presioa pixkanaka berdintzen uzten duena. Irekidura kuxin honek linea hidraulikoetan ari-kolpeen efektuak eragiten dituen bat-bateko presio-jaitsiera saihesten du. Hezetze-ekintzak ponpa-zigiluak, mahukaren konexioak eta zilindro-hastaken zigiluak babesten ditu kolpe-kargetatik.
Bertsio bereziek oinarrizko eragiketa hau aldatzen dute. SO40 aldaerak kanpoko G1/4 ataka gehitzen du pilotu-kontrolerako, erabilgarria urruneko balbularen funtzionamendua behar duzunean. SO60 bertsioak kontrol-bobina T atakara aireratzen du, zirkuitu diseinu jakin batzuetan askapenaren doitasuna hobetuz.
Z2S 22 Check Balbulak ondoen funtzionatzen duen tokian
Automatizazio industrialeko sistemek Z2S 22 kontrol-balbula sandwich-plaka asko erabiltzen dute. Injekzio-makinek balbula horietan oinarritzen dira hozte-zikloetan moldeen platerak tinko mantentzeko. Prentsa-balaztek erabiltzen dituzte ahariaren posizioa mantentzeko, ponpa hidraulikoak toleste-eragiketen artean itzaltzen direnean. Beso robotikoek balbula behar dute kargaren noraezea saihesteko posizioa eustean.
Materialak manipulatzeko ekipoek, esaterako, orga jasotzaileak eta guraize-igogailuak, zero isurketa diseinuari etekina ateratzen diote. Udaberriko kontrol-balbula estandarrak plataforma bat poliki-poliki jaisteko nahikoa isurketa baimendu dezake orduetan zehar. Z2S 22 sandwich-plakak arazo hau ezabatzen du, posizioa etengabe mantenduz ponparen funtzionamendurik gabe.
Aerosorgailuen zelaia kontrolatzeko sistemak baldintza zailetan funtzionatzen dute, tenperatura aldaketak eta kutsadura arriskuak dituztenak. Kontrol-balbularen sandwich-plakak ingurune hauek kudeatzen ditu iragazketa egokiarekin konbinatuta. Energiaren sektoreko aplikazioek fidagarritasuna eskatzen dute, turbinaren funtzionamenduan balbulen hutsegiteak engranaje-kutxa garestiak kalte ditzakeelako.
Ogitarteko trinkoaren diseinuak garrantzi handia du ekipo mugikorretan, non espazioa lehenbailehen lortzen den. Hondeamakinek, garabiek eta nekazaritzako makineriak hainbat funtzio biltzen dituzte eremu mugatuetan. Z2S 22 kontrol-balbula norabide-balbulen eta beste sandwich-plaken artean pilatzeak hodietan muntatutako kontrol-balbul tradizionalekin alderatuta, kolpearen tamaina murrizten du.
Balbula aukerak alderatuz
Udaberrian kargatutako kontrol balbula estandarrak Z2S 22 baino gutxiago kostatzen dira, normalean 200 eta 500 dolar bitartekoak. Aplikazio sinpleetarako ondo funtzionatzen dute, baina kontrola ez dute piloturik eta sarritan isuri txikiak erakusten dituzte. Erantzun-abiadura motelagoa da, malgukia konprimitu behar delako jaria hasi baino lehen.
Disko bikoitzeko obleen kontrol-balbulek fluxu handiagoak maneiatzen dituzte, batzuetan 500 litro minutuko gainditzen dituzte. Ogitarteko plakak baino pisu txikiagoa dute eta ondo funtzionatzen dute presio baxuko kanalizazio-sistemetan 250 bar baino gutxiago. Hala ere, disko-balbulak itxita itsatsi daitezke kutsadura diskoaren eta eserlekuaren artean sartzen bada. Diseinu estandarretan ere korrosioarekiko erresistentzia txikiagoa da.
Z2S 22 kontrol-balbula sandwich-plakak normalean 1000 eta 1500 dolar arteko kostua du konfigurazioaren eta hornitzailearen arabera. Prezio altuago honek operazio pilotuaren gaitasuna, zero-isurien diseinua eta integrazio onurak islatzen ditu. Mantentze-kostuak txikiagoak izan daitezke balbularen bizitzan zehar, sandwicharen diseinuak barneko osagaiak kanpoko kalteetatik babesten dituelako.
Errendimenduaren konparaketak erakusten du Z2S 22-k 450 litro minutuko emari koherentea mantentzen duela 315 bar-ean, udaberriko kontrol askotan presio-jaitsiera minutuko 300 litrotik gora hazten hasten diren bitartean. Pilotu bidezko diseinuak kontrol-seinaleei ere azkarrago erantzuten die udaberrian kargatutako motak baino, irekitzean udaberriaren indarrari aurre egiten ez diolako.
Instalazio-baldintzak ezagutu behar dituzu
Jarri kontrol-balbularen sandwich plaka Z2S 22 edozein orientaziotan, nahiz eta pilaketa bertikala den ohikoena. Garbitu ondo uztartzen diren bi gainazalak muntatu aurretik. Edozein zikinkeriak, errebak edo juntagailu zaharrek zero isurketa-diseinua arriskuan jartzen duten ihes-bideak sor ditzake.
Aplikatu emandako zigilatzeko eraztunak ataka bakoitzean balbula kokatu aurretik. Zigiluak sandwich-plakaren aurpegian mekanizatutako zirrikituetan kokatzen dira. Ziurtatu zigiluak behar bezala eserita daudela eta ez bihurrituta daudela, eta horrek presiopean estrusioa eragin dezake.
Bolt ereduek sei M12 torloju erabiltzen dituzte ISO eredu estandarrean. Estutu torlojuak izar-ereduan 70 Nm-ko parean. Gehiegi estutzeak balbula gorputza desitxuratu eta barneko piezak lotu ditzake. Gutxi estutzeak kanpoko ihesak eta presioa galtzea ahalbidetzen du.
Kanpoko pilotu-atakuak dituzten SO40 bertsioetarako, konektatu G1/4 osagarriak zure pilotu-presio iturrira. Ziurtatu pilotu-presioa ehuneko 50 gutxienez gainditzen duela pitzadura-presioa erabat irekitzeko. Presio pilotu eskasak irekiera partziala eta fluxu mugatua eragiten du.
Egiaztatu sistemaren garbitasuna martxan jarri aurretik. Z2S 22 kontrol-balbula sandwich-plakak olio hidraulikoa behar du ISO 4406 garbitasun-kodea 20/18/15 edo hobea betetzen duena. Horrek esan nahi du fluido mililitro bakoitzeko 4 mikra baino handiagoak diren 5000 partikula baino gutxiago. Kutsadurak balbulen akatsen ehuneko 80 eragiten du industriaren mantentze-lanen datuen arabera.
Mantentzea eta Arazoak Konpontzea
Iragazkien aldaketek kontrol-balbula ogitarteko plaka kutsadura-kalteetatik babesten dute. Aldatu iragazkiak zure olio hidrauliko motarako gomendatutako tarteetan. HLP46 bezalako olio mineralek aldaketen artean denbora gehiago irauten dute fluido biodegradagarriek baino, eta horrek bi aldiz maiztasun handiagoa behar izan dezake.
Ikuskatu balbula sistemaren mantentze-geldialdietan. Begiratu ogitarteko plakaren aurpegien inguruan kanpoko olioaren isuriak, eta horrek zigiluen higadura edo muntatzeko torlojuaren soltetasuna adierazten du. Barne-ihesak denboran zehar eragingailuaren desbideratze gisa agertzen dira, nahiz eta hori arraroa den instalazio egokiarekin.
Balbulak noraeza arazoak sortzen baditu, egiaztatu pilotaren presioa lehenik. Presio pilotu eskasak balbula guztiz ez irekitzea baliteke, fluxu mugatua eta posizio osoa askatzea eraginez. Neurtu benetako presioa X atakan karga baldintzetan, ez soilik presio estatikoa.
Balbula irekitzean zaratak edo kolpeak ireki aurretik irekitako osagaiak falta diren edo hondatutakoak dira. Z2S 22 modelo zahar batzuek ez dute funtzio hori, eta SO55 bertsiora egokitzeak arazoa ezabatzen du. Bat-bateko presio jaitsierek mailuka sortzen dute, sistema osoko zigiluak eta konexioak kaltetzen dituztenak.
Irekitze hutsak pilotuaren kontrol-bobina blokeatzen duen kutsaduraren arrastoa izan ohi da. Sistema garbitzeak eta filtrazio egokia instalatzeak kasu gehienak konpontzen ditu. Iraunkorrak diren arazoek balbula desmuntatzea eta bola-eserlekuaren eta poppet-aren gainazalaren ikuskapena eska dezakete partikulen puntuak edo txertatuak izateko.
Gorde ordezko kontrol-balbularen ogitarteko plakak leku lehorretan, tenperatura-muturretatik urrun. Jarri babes-kapak portuetan biltegiratzean kutsadura saihesteko. NBR edo FKMren ordezko zigiluak zure sistemaren eskakizunen arabera, apaleko zahartzearen ondorioz zigiluak hondatzea hainbat urtetan gerta baitaiteke.
Eskaera eta pieza-zenbakiaren xehetasunak
Z2S 22 kontrol-balbula sandwich-plakak pieza-zenbaki sistema egituratua erabiltzen du. Hasi Z2S 22-rekin, gero gehitu kanalaren izendapena. Marratxo batek kanal bikoitza esan nahi du A eta B aldeetarako. A edo B letrak bakarrik kanal bakarreko funtzionamendua zehazten du alde horretan soilik.
Ondoren, 1etik 4ra arteko pitzadura-presioaren kodea dator, hurrenez hurren 3, 5, 7,5 edo 10 bar adierazten duena. Zenbaki altuagoek alderantzizko blokeo indartsuagoa eskaintzen dute, baina presio pilotu gehiago behar dute. Ondoren, eredu estandar guztietan 5X agertzen da, eta ondoren, pasivaziorako J50 bezalako gainazaleko tratamendurako aukerako kodeak daude.
Bertsio bereziek SO40 bezalako kodeak gehitzen dituzte kanpoko pilotu portuetarako edo SO60 spool-to-tank aireztapenerako. Bukaeran dagoen V letrak NBR estandarraren ordez FKM zigiluak zehazten ditu tenperatura altuko edo fluido oldarkorren bateragarritasunerako. Adibide oso batek Z2S 22 A 2 5X V SO40 irakur dezake.
Eskatu bereizita zigiluak eta junturak dituzten instalazio-kitak. Begiratu Bosch Rexroth katalogoan zure balbularen bertsioarekin bat datozen kit bateragarriak ikusteko. Zigilatze-material okerrak erabiltzeak porrot azkarra eragiten du, batez ere suaren aurkako hidraulikoekin edo olio biodegradagarriekin.
Hornitzaile fidagarriak aurkitzea
Bosch Rexroth-ek zuzenean saltzen du bere lineako dendaren eta eskualdeko banatzaileen bidez. Kanal ofizialek benetako piezak eta laguntza tekniko egokia bermatzen dute. Fitxak deskargatu beren gunetik R900432915 dokumentu zenbakia erabiliz.
BuyRexroth-ek banatzaile nagusi gisa funtzionatzen du lineako eskaerarekin eta konfigurazio arruntetarako berehalako bidalketarekin. Haien prezioak 1426 dolar ingurukoak dira Z2S 22 kontrol-balbula ogitarteko plaken estandarrentzako entrega tipikoa eta hiru lanegunetan.
eBay-ko bigarren mailako merkatuek 500 eta 1000 dolar arteko balbulak erabiliak eta soberakinak eskaintzen dituzte. Erabilitako erosketak zentzua du ekipo zaharretako ordezko piezen kasuan, baina arretaz ikuskatu kalteak edo higadurak ikusteko. Baliteke argazkietan zigiluak falta edo hondatuta ez agertzea.
Hydraulics Online eta Pha-Auto bezalako hornitzaile industrialek Z2S 22 sistema hidrauliko osoekin batera eramaten dute. Tokiko laguntza teknikoa eskaintzen dute eta instalazioaren galderak konpontzeko lagun dezakete. Askoko erosleek prezio hobeak negozia ditzakete Bosch Rexroth eskualdeko ordezkariekin zuzeneko harremanaren bidez.
Txinako fabrikatzaileek kostu txikiagoan eskaintzen dituzte alternatibak Made-in-China bezalako plataformen bidez. Hauek aplikazio hain kritikoetarako funtziona dezaketen arren, kalitatea eta errendimenduaren ezaugarriak Bosch Rexroth benetako produktuetatik desberdinak dira. Espero presioaren, zigiluen materialen eta dimentsio-perdoietan aldaketak.
Fluidoen bateragarritasunari buruzko gogoetak
HL eta HLP bezalako olio hidrauliko mineralek ezin hobeto funtzionatzen dute NBR zigilu estandarrekin Z2S 22 kontrol-balbularen sandwich plakan. Hauek izaten jarraitzen dute industria hidraulikoko fluidorik ohikoenak, errendimendu egonkorra eta arrazoizko kostuagatik.
Suaren aurkako fluidoek arreta berezia behar dute. HFDU eta HFDR motak gehienezko presioa 210 bar-era mugatzen dute 315 bar estandarraren ordez. Funtzionamendu-tenperaturak ez luke 60 gradu Celsius gainditu behar fluido horiekin. Zerbitzu-bizitza ehuneko 30etik 100era murriztu daiteke olio mineralaren funtzionamenduarekin alderatuta.
HETG eta HEES bezalako hidrauliko biodegradagarriak Z2S 22rekin funtzionatzen dute, baina mantentze-tarte maizagoak behar dituzte. Fluido hauek hezetasuna errazago xurgatzen dute eta olio mineralak baino azkarrago deskonposatzen dira. Aldatu iragazkiak maizago eta kontrolatu arretaz sistemaren garbitasuna.
Fluido sintetikoek sarritan FKM zigiluak behar dituzte NBR estandarraren ordez. Pieza-zenbakiko V kodeak zigilu-material hau zehazten du. Egiaztatu bateragarritasun-taulak fluido-sistema sintetiko edo exotikoetarako balbula bat hautatu aurretik. Zigilatze-material okerrak erabiltzeak hantura edo gogortze azkarra eragiten du eta horrek isurketa edo lotzea eragiten du.
Ur-glikol fluidoek formulazio zehatzaren arabera funtziona dezakete. Kontsultatu Bosch Rexroth-en laguntza teknikoa zure fluidoen zehaztapenekin eskaera egin aurretik. Uretan oinarritutako fluido batzuek zigiluen material estandarrak erasotzen dituzte edo barneko osagaiak herdoiltzen dituzte.
Errendimendua ingurune ezberdinetan
Tenperatura-muturrek kontrol-balbularen sandwich plaka Z2S 22 errendimenduari eragiten diote. 20 gradu negatibotik beherako abiarazte hotzak NBR zigiluak behar ditu, eta FKM-k, berriz, 80 gradu inguruko tenperatura altuagoak maneiatzen ditu. Jariakinaren biskositatea tenperaturarekin aldatzen da, fluxuaren ezaugarriei eta erantzun denborari eraginez.
Ingurune zikinek iragazketa bikaina eskatzen dute. Eraikuntza- eta meatze-ekipoek hauts, ur eta hondakinen etengabeko kutsadura jasaten dute. Iragazpena ISO 4406 20/18/15 betetzen duen instalatzeak kutsadura-arazo gehienak saihesten ditu, baina muturreko baldintzek iragazketa are finagoa beharko lukete.
Bibrazio handiko aplikazioek sandwich-plaka muntatzeko estiloari etekina ateratzen diote. Haridun kontrol-balbulak denborarekin askatu egin daitezke bibrazioengatik, eta torlojudun ogitarteko plakak seguru mantentzen diren bitartean. Erabili haria blokeatzeko konposatua bibrazio-ingurune larrietan muntatzeko torlojuetan.
Kostaldeko eta itsasoko ezarpenek osagai hidraulikoak aire gaziaren eta hezetasunaren eraginpean jartzen dituzte. Aukerako J50 pasivazio tratamenduak korrosioarekiko erresistentzia hobea eskaintzen dio balbula-gorputzaren kanpoaldean. Barne osagaiak olio hidraulikoz babestuta jarraitzen dute, baina hezetasuna kutsadura kezka handiagoa bihurtzen da uraren ondoan.
Altitudeak errendimendu hidraulikoari eragiten dio presio eta tenperatura erlazioen bidez. Altuera handiko ekipoek pitzadura-presio ezarpen desberdinak behar izan ditzakete, presio atmosferikoa desberdina delako. Kontsultatu ingeniari hidraulikoekin 2000 metrotik gorako instalazioetarako.
Balbula Hidraulikoen Teknologiaren etorkizuneko garapenak
Monitorizazio elektronikoaren integrazioa Z2S 22 bezalako osagaien hurrengo urratsa da. Ogitarteko plaketan txertatutako sentsoreek benetako emaria, presio-jaitsiera eta barne-higadura-baldintzak jakinarazi ditzakete. Mantentze-lan prediktiboa posible bihurtzen da sistemek errendimenduaren degradazioa akatsa gertatu baino lehen hautematen dutenean.
Zigilu material hobetuek aurrera jarraitzen dute. Polimero-konposatu berriek erresistentzia kimiko hobea eta bizitza luzeagoa eskaintzen dute tenperatura-tarte zabalagoetan. Material hauek hasieran gehiago kostatzen dute, baina mantentze-lanak eta ordezkapen maiztasuna murrizten dituzte.
Fabrikazio gehigarriak osagai hidraulikoak nola ekoizten diren alda dezake. 3D inprimatutako balbulen gorputzek barne-fluxu-bideak optimiza ditzakete mekanizazioak ahalbidetzen duenetik haratago. Barne geometria konplexuek errendimendua hobe dezakete pisua eta materialaren erabilera murrizten duten bitartean.
Sistema hidrauliko adimendunek balbula-parametroak automatikoki egokituko dituzte funtzionamendu-baldintzen arabera. Kontrol-balbula batek bere pitzadura-presioa alda dezake karga-eskakizunekin bat etortzeko, energia-eraginkortasuna hobetuz. Presio pilotuak irekitze-abiadura optimoetarako modulatu daitezke fluxu-baldintza desberdinetan.
Z2S 22 kontrol-balbularen sandwich-plakak egungo industria-beharrak fidagarritasunez betetzen dituen teknologia heldua adierazten du. Hobekuntzak pixkanaka-pixkanaka etorriko diren arren, pilotu bidezko kontrol-balbulen oinarrizko diseinu-printzipioak urte askotan zehar garrantzitsuak izango dira mundu osoko aplikazio hidraulikoetan.
