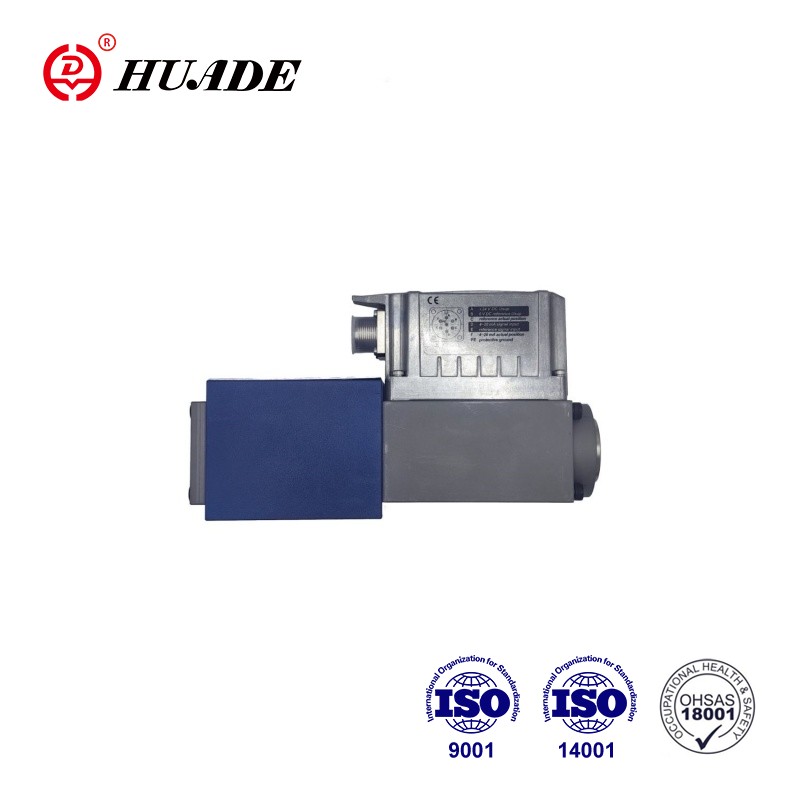

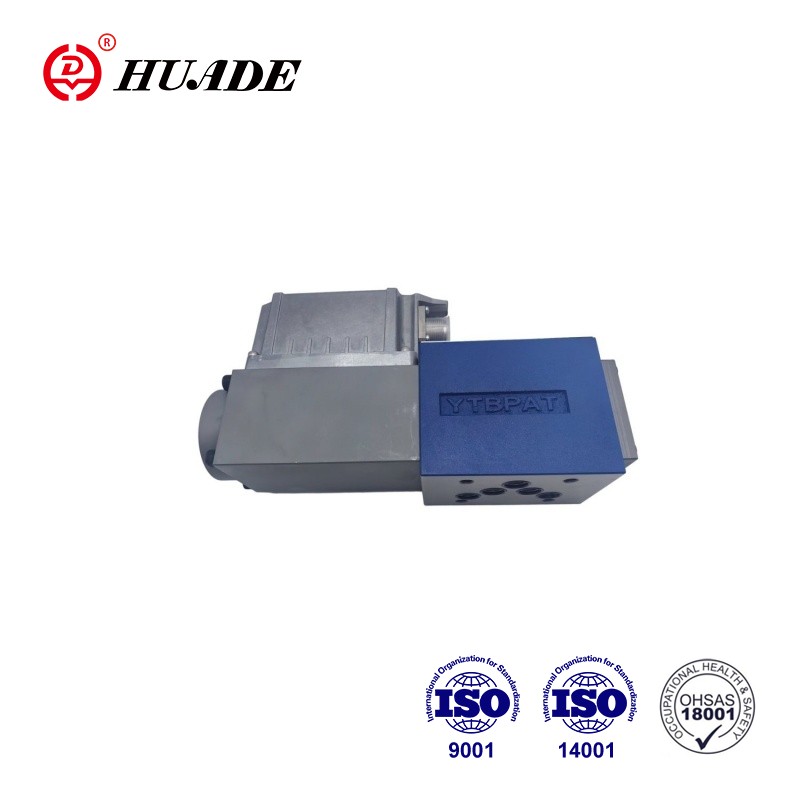

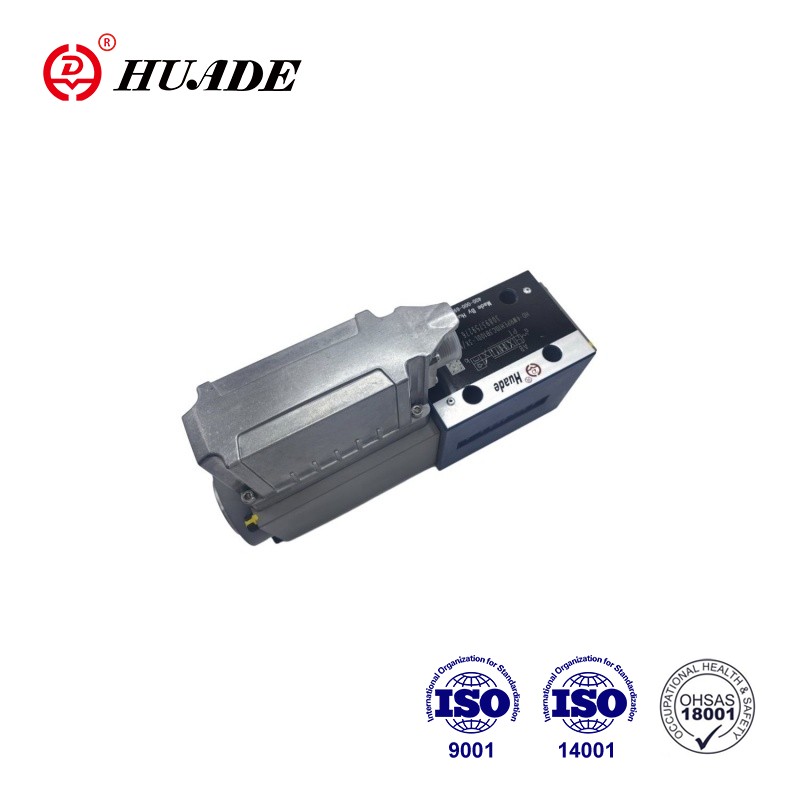

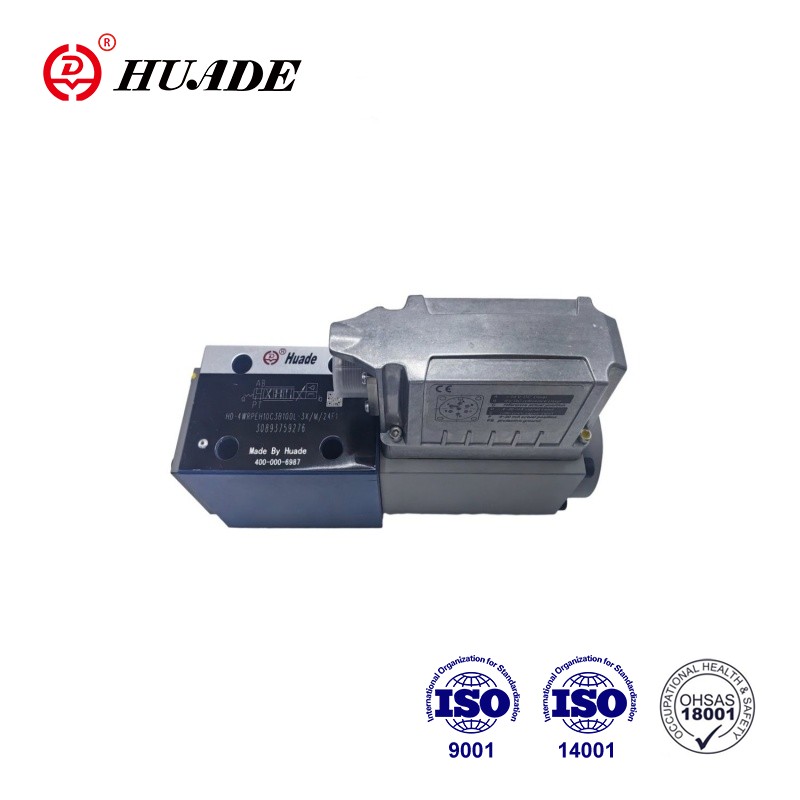

4WRPEH 10- 3X balbula posizio elektrikoaren feedbacka eta elektronika integratua (OBE) zuzeneko kontrol-balbula bat da. 4WRPEH 10- 3X azpiplakak muntatutako balbula bat da, erantzun zehaztasun handikoa eta doitasun handiko posizio, abiadura eta presioa kontrolatzeko egokia da. Ekintza zuzeneko balbula proportzionalaren funtzionamendu-printzipioa honela laburbil daiteke: balbula-nukleoa indar elektromagnetikoak zuzenean gidatzen du fluidoen fluxuaren eta presioaren kontrol zehatza lortzeko.
| Datu teknikoak | ||
| Orokorra | ||
| Konexio mota | Azpiplaka muntatzea | |
| Porting eredua | ISO 4401-05-04-0-05 | |
| Pisua (kg) | 7.1 | |
| Instalazio-posizioa | Edozein | |
| Giro-tenperatura tartea (°C) | –20 … +60 | |
| Garraio tenperatura (°C) | –30 … +80 | |
| Biltegiratze denbora maximoa (urteak) | 1 | |
| Gehienezko hezetasun erlatiboa (kondentsaziorik gabe) (%) | 95 | |
| Babes klase EN 60529 arauaren arabera | IP65 (egokiak eta behar bezala muntatutako konektoreak erabiltzen badira) | |
| Azaleko tenperatura maximoa (°C) | 150 | |
| MTTFD balioa EN ISO 13849 arauaren arabera (urteak) | 150 (xehetasun gehiagorako ikusi 08012 fitxa teknikoa) | |
| Bere probak DIN EN 60068-2-6 arauaren arabera | 10 ... 2000 Hz / gehienez 10 g / 10 ziklo / 3 ardatz | |
| Zarata-proba DIN EN 60068-2-64 arauaren arabera | 20 … 2000 Hz / 10 gRMS / 30 g gailurra / 30 min. / 3 ardatz | |
| Garraio kolpea DIN EN 60068-2-27 arauaren arabera | 15 g / 11 ms / 3 kolpe / 3 ardatz | |
| Talkak DIN EN 60068-2-27 arauaren arabera | 35 g / 6 ms / 1000 kolpe / 3 ardatz | |
| Adostasuna | ▶ CE 2014/30/EB EMC zuzentarauaren arabera, arabera probatua | EN 61000-6-2 eta EN 61000-6-3 |
| ▶ RoHS zuzentaraua | 2011/65/EB | |
| Hidraulikoa | |||
| Funtzionamendu-presio maximoa | ▶ A, B, P (barra) atakak | 350 | |
| ▶ T ataka (barra) | 250 | ||
| Fluido hidraulikoa | Ikus 7. orrialdeko taula | ||
| Biskositate tartea | ▶ Gomendatua (mm2/s) | 20 … 100 | |
| ▶ Onartutako gehienezkoa (mm2/s) | 10 ... 800 | ||
| Fluido hidraulikoaren tenperatura-tartea (hegan zehar) (°C) | -20 … +70 | ||
| Fluido hidraulikoaren kutsadura-maila onar daitekeen gehienezkoa; ISO 4406 (c) arauaren garbitasun-klasea | Klasea 18/16/13 | ||
| Emaria nominatua (∆p= 35 bar kontrol ertz bakoitzeko) (L/min) | 50 | 100 | |
| Erabilera muga (∆p) hutsegiterako trantsizioari dagokionez (balioak ertzaren batuketari aplikatzen zaizkio) | ▶ C3, C5, C (barra) ikurrak | 350 | 140 |
| ▶ C1, C4 (barra) ikurrak | 250 | 100 | |
Ezaugarriak:
▶ Fidagarria - diseinu frogatua eta sendoa
▶Segurua - kontrol-bobinaren posizio segurua itzalita dagoen egoeran
▶Energia eraginkorra - pilotu-olio-eskaririk ez
▶Kalitate handiko - kontrolatu bobina eta mahuka serbo kalitatean
▶ Malgua - posizioa, abiadura eta presioa kontrolatzeko egokia
▶ Zehatza - erantzun sentsibilitate handia eta histeresi txikia
▶IO-Link interfazea, aukerakoa
▶IO-Link interfazea, aukerakoa. Balbularen erabilera
IO-Link itzaltzeko elementu gisa 3. kategoriara arte,
PL d EN 13849-1 arauaren arabera.
Aplikazioa:
4WRPEH10-3X servobalbula proportzionala automatizazio industrialaren, ingeniaritza-makinen eta itsas ingeniaritzaren arloan oso erabiltzen da.
Konfigurazioa
HD-4WRPEH erantzun handiko balbula hauek osatzen dute batez ere:
▶ Balbularen karkasa kontrol-bobina eta mahuka serboan
kalitatea (1)
▶ Kontrol solenoidea posizio-transduktorearekin (2)
(aukeran elektronika babesteko mintzarekin (6))
▶ On-boardeko elektronika (OBE) (3) analogiko edo IO-Link interfazearekin (4) (aukeran moteltzearekin
plaka (5))
Funtzioa
Elektronika integratuak (OBE) zehaztutako aginte-balioa posizioaren benetako balioarekin alderatzen du. Kontrol-desbideraketak izanez gero, trazu solenoidea aktibatuko da. Aldatutako solenoidearen indarra dela eta, kontrol-bobina malgukiaren aurka egokitzen da. Ibilbidearen/kontroleko bobinaren zeharkako sekzioa komando-balioarekiko proportzionalki kontrolatzen da. Aginte-balioa 0-ren aurrez ezarriz gero, elektronikak kontrol-bobina malgukiaren aurkako posizio zentralera doitzen du. Desaktibatuta dagoen egoeran, malgukia gehienez tenkatu gabe dago eta balbula segurtasun-posizioan dago.
Segurtasun funtzioa (IO-Link itzaltzea)
IO-Link maisuan (B-Porta klasea), 2 eta 5 pinetan hornidura-tentsioa itzaliz, IO-Link balbula segurtasunez itzali daiteke. Hornidura-tentsioa itzali ondoren, balbularen kontrol-bobina segurtasun-posizioan ezartzen da.
Segurtasun-itxialdirako aurrebaldintza hidraulikoa ere bermatzeko, kontrol-bobina/mahuka gainjartzea ere kontuan hartu behar da.
Gainjartze nahikoa C3, C5, C4 eta C1 sinboloek bermatzen dute.
Ixteko segurua ez da IO-Link balbularen parte eta kontuan hartu behar da makinaren diseinu segururako.
Kontrol solenoidearen itzaltzea
Akats hauen kasuan, kontrol-solenoideak elektronika integratuaren bidez (OBE) indargabetzen dira eta kontrol-bobina hutsegite-posizioan ezartzen da:
▶ Hornidura-tentsio minimoaren azpitik jaistea
▶ "F1" interfazean soilik:
- 2 mA-ko gutxieneko korronte-agindu-balioaren azpitik jaistea (agindu-balioaren lerroaren kable-haustura barne (korronte-begizta))
▶ "L1" interfazean bakarrik:
– Gaitu inaktibo, komunikazio-etenaldia
(zakurra)
– Barneko IO-Link akatsen kasuan
▶ "C6" interfazean soilik:
– Gainera, askatu inaktibo
"D" moteltze plaka
Moteltze-plakak (5) azelerazioa murrizten du
anplitudeak barneko elektronikan (maiztasunak >300 Hz).
Oharra:
Ez da gomendagarria moteltze-plaka erabiltzea maiztasun baxuko kitzikapena <300 Hz duten aplikazioetarako.
Elektronika babesteko mintza "-967"
– Elektronika integratuaren (OBE) karkasan kondentsatua ez sortzeko, elektronika babesteko mintz bat erabil daiteke (6).
Inguruneko airearen hezetasun handia duten industriako baldintzetatik kanpo erabiltzeko gomendatua
tenperatura aldaketa zikliko nabarmenak (adibidez, kanpoaldean).
