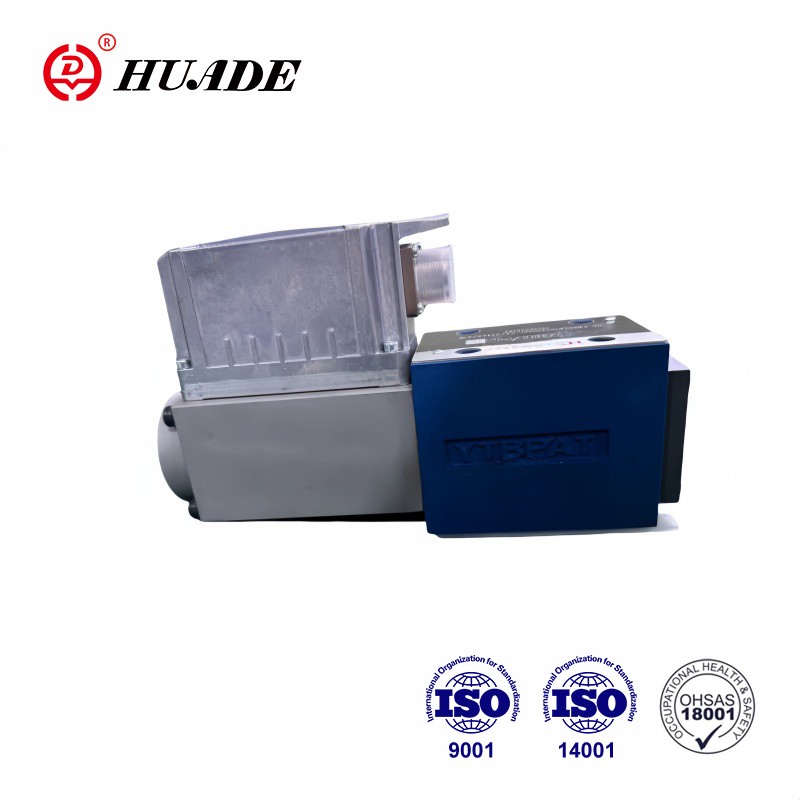

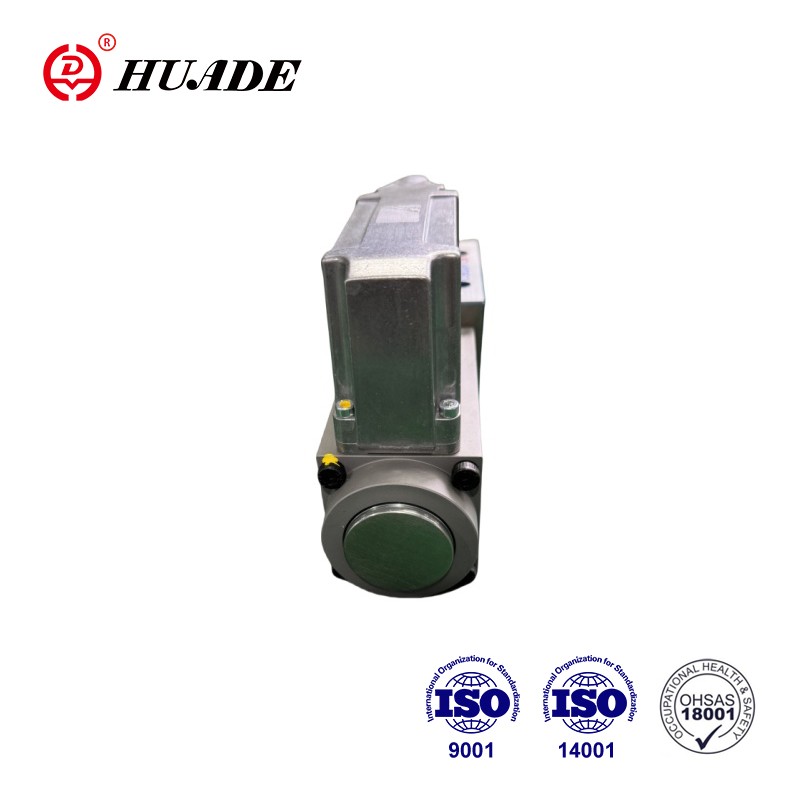

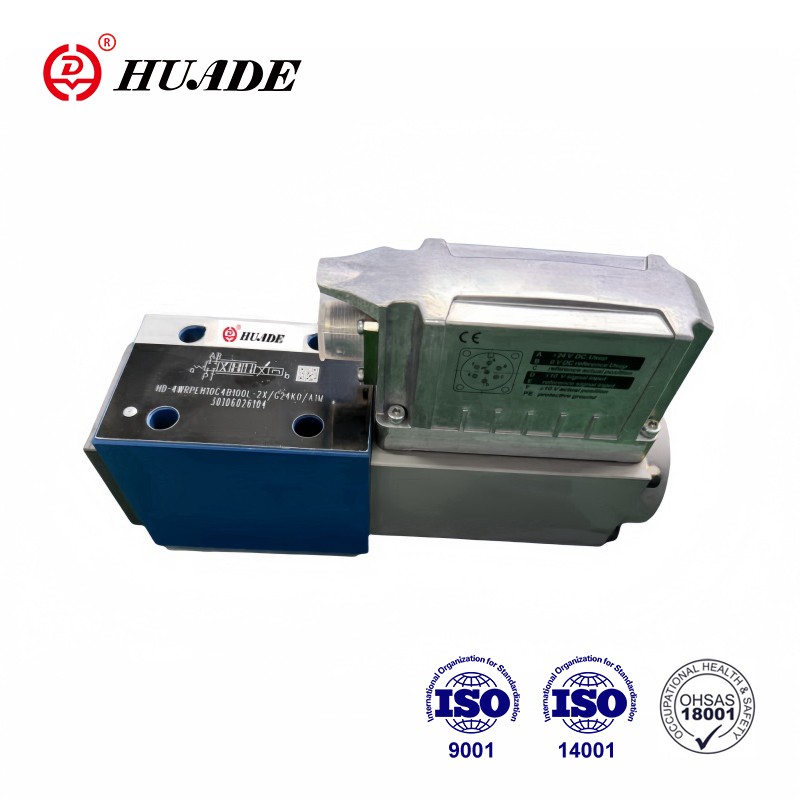

Servo balbula proportzionala 4wrpeh-2x

VALVE 4WRPEH-2x-ek balio zuzena duen balbula proportzionala da, ardatz digitalen kontrolagailu integratuarekin eta fieldbus interfaze integratua duena. Bi tamaina dira, hots, 6 tamaina eta 10 tamainakoa. 4WREH-2X azpiplatua da. 4WRPEH-2X-ren osagai elektroniko integratuek zehaztutako kontrol balioak konparatu benetako posizio balioekin. Huade-k servo-balbula proportzionalak ospe handia lortu du bezeroen artean errendimendu handia eta prezio txikiagoa dela eta.

Proportzioaren balbula proportzionalaren parametroa 4wrpeh-2x

Produktuen funtzioa eta servo proportzionalaren balbula 4wrpeh-2x aplikazioa

Ezaugarriak:

▶ Kontrolatu zuzeneko kontrola1 balbulak NG6 eta NG10 Servo Kalitate Kontrol Pistoi eta mahuka

▶ Alde bakarreko operazioa, 4/4 hutsik gabeko posizio segurua itzalita

Baldintza:

- Ardatz digitalen kontrol funtzionaltasuna (IAC-R) integratua:

● Bolumen fluxuaren kontrola

● Posizioen kontrola

● Presioaren kontrola

● P / Q funtzioa

● Askatzeko posizioa / presioa eta posizioa /

Potentzia araudia:

● NC funtzionalitatea (posible da oinarri bakarrekoa)

--Analog eta interfaze digitalak xede eta benetako balioetarako

● 4 x sentsore analogikoak (+/- 10 v edo 4..20 ma) edo

● 1 x Luzera neurtzeko sistema (1VSS edo SSI) eta 2 analogikoa

Sentsoreak:

--SsetPoint Preset / Benetako balio feedback analogikoa (korrontea edo tentsioa) edo eremuaren bidez

- Sarrera analogikoak / digitalak / irteerak konfigura daitezke

- Aukerako kanoi, modbus, Ethernet / IP, Ethercat eta Profinet eta beste autobus protokoloak erabil daitezke Plcs, Kontrolagailu, Orupper Informatika Komunikazioarekin

Aplikazioa:

Servo Balbula proportzionalaren funtzioa 4wrpeh-2x da osagai elektroniko integratuek zehaztutako kontrol balioak alderatzen dituztela posizio balioekin.

VALVE proportzionalaren balbula proportzionalaren atala eta sinboloa 4wrke-3x

Egitura:

Balbulak batez ere:

▷ Kontrolatu kontrol-balbula zuzeneko kontrol pistoiarekin eta servo kalitate mahuka batekin (1)

Elektromagnet proportzionala Valve Core desplazamendu feedbackarekin (2)

▷ Ardatz digitalen kontrolagailu integratua, sentsore analogiko eta digitalen interfazeekin eta Liexbus konexioarekin (3)

Balbularen funtzioa:

Kontrol desbideratzearen kasuan, bobina aktibatuta dago. Bobinaren indar magnetikoaren aldaketak direla eta. Contro1 balbula-muinak udaberriari aurre egingo dio doitzeko. Balbula-bobina kolpea eta gaur egungo zeharkako eremuaren gainean. Zuzenean instrukzioaren seinalearekin proportzionala. Aurrez ezarritako kontrol balioa 0, elementu elektronikoa da. Egokitu kontrol-balbularen nukleoa udaberriko indarrei aurre egiteko eta erdiko posiziora mugitzeko. Estatu inaktibo batean, udaberriak balbula nukleoa jartzen du

huts egin du posizio seguruan.

- Mugimenduaren ardatz kontrolatzaileak kontrol funtzio hauek ezartzen ditu

• Bolumen fluxuaren kontrola

• Posizioen kontrola

• Presio / indar kontrola

• Askatzeko posizioa / presioa eta posizioa / indar kontrola

- Komando-balioa interfaze analogikoaren bidez (x1) edo sarrera bidez sartu daiteke Bus Interface X4 bidez

- Benetako balioa interfaze analogikoaren bidez (X1) bidez irakurri daiteke edo autobus interfazearen bidez lortutako X4

- Kontrol parametroak autobusean zehar jar daitezke

- Diagnostiko diagnostikoa

Osagai elektroniko integratuek kontrolatzen dute kontrol-baldintzetan kontrola, bobinak potentzia galtzen du eta kontrol-balbularen nukleoa huts egin du hutsunearen posiziora.

• Potentzia porrota

• Balbula-muina desplazamendu sentsorea Zirkuitu irekiko errua

• Komunikazio porrota

• 4-20MA komando seinale Zirkuitu irekiko errua

• kanpoko desplazamendu sentsorearen funtzionamendua

• kanpoko desplazamendu sentsorearen funtzionamendua
