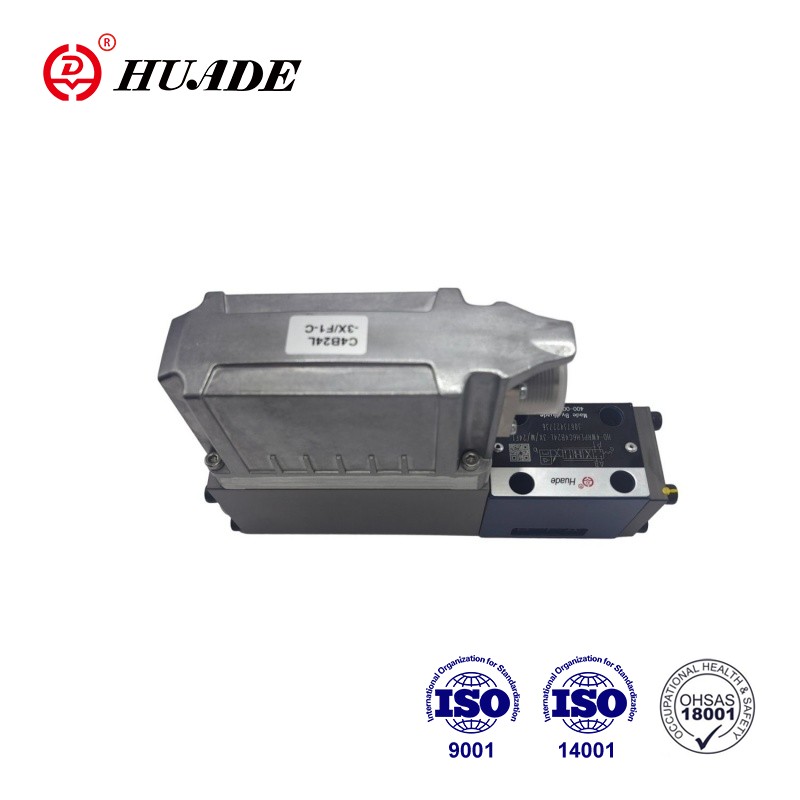

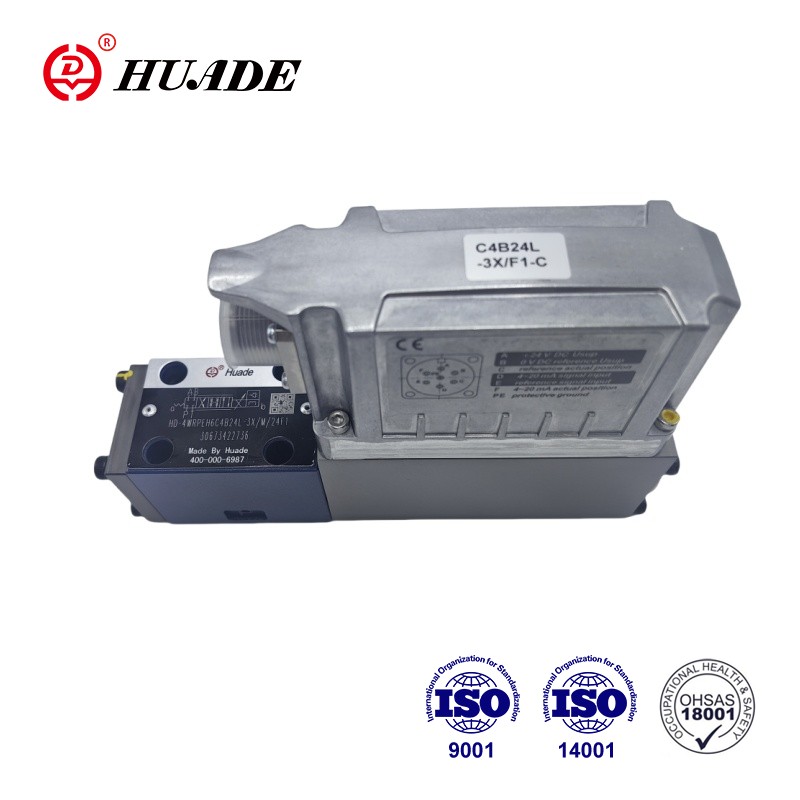

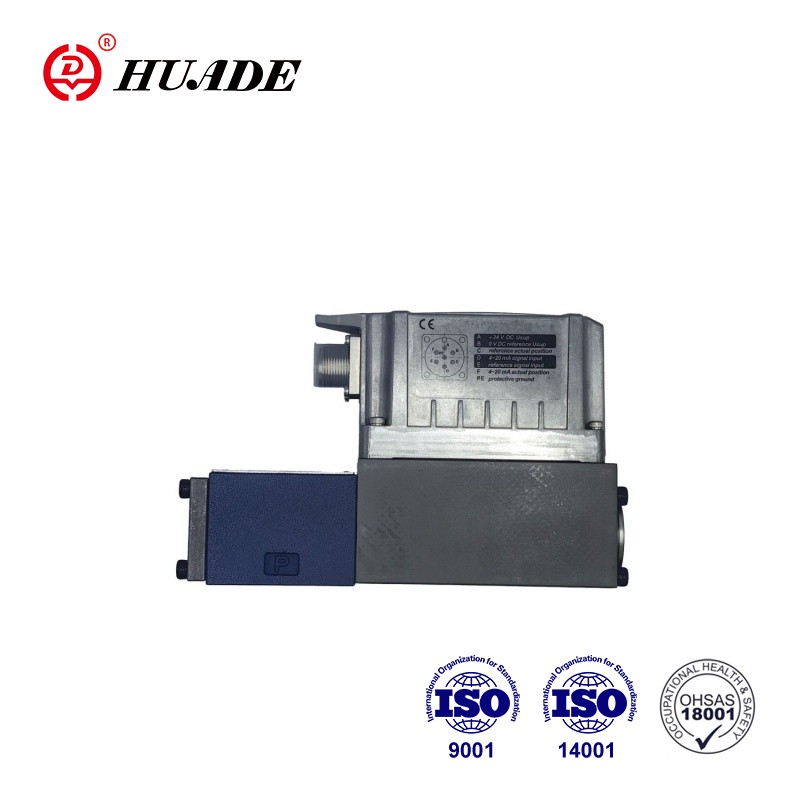

4WRPEH 6-3X motako balbulak zuzeneko kontrol-balbulak dira, posizio elektrikoaren feedbacka eta elektronika integratua (OBE). 4WRPEH 6-3X norabide-balbula proportzionala kontrol-balbula bat da, teknologia proportzionala eta serbo-teknologia uztartzen dituena. 4WRPEH 6-3X asko erabiltzen da hainbat prozesu-fluxuetan eta ekipamendu-eragiketetan, hala nola, petrolio-, kimiko, metalurgiko eta beste industrien sistema hidraulikoetan hainbat prozesu-fluxu eta ekipamendu-eragiketak kontrolatzeko.
| Datu teknikoak | ||
| Orokorra | ||
| Konexio mota | Azpiplaka muntatzea | |
| Porting eredua | ISO 4401-03-02-0-05 | |
| Pisua (kg) | 2.9 | |
| Instalazio-posizioa | Edozein | |
| Giro-tenperatura tartea (°C) | –20 … +60 | |
| Garraio tenperatura (°C) | –30 … +80 | |
| Biltegiratze denbora maximoa (urteak) | 1 | |
| Gehienezko hezetasun erlatiboa (kondentsaziorik gabe) (%) | 95 | |
| Babes klase EN 60529 arauaren arabera | IP65 (egokiak eta behar bezala muntatutako konektoreak erabiltzen badira) | |
| Azaleko tenperatura maximoa (°C) | 150 | |
| MTTFD balioa EN ISO 13849 arauaren arabera (urteak) | 150 (xehetasun gehiagorako ikusi 08012 fitxa teknikoa) | |
| Bere probak DIN EN 60068-2-6 arauaren arabera | ▶ Plaka moteltzerik gabe | 10 ... 2000 Hz / gehienez 10 g / 10 ziklo / 3 ardatz |
| ▶ Moteltze plakarekin 1) | 10 ... 2000 Hz / gehienez 10 g / 10 ziklo / 3 ardatz | |
| Zarata-proba DIN EN 60068-2-64 arauaren arabera | ▶Moteltze plakarik gabe | 20 … 2000 Hz / 10 gRMS / 30 g gailurra / 30 min. / 3 ardatz |
| ▶ Moteltze plakarekin 1) | 20 ... 2000 Hz / 10 gRMS / 30 g gailurra / 24 h / 3 ardatz | |
| Garraio kolpea DIN EN 60068-2-27 arauaren arabera | ▶ Plaka moteltzerik gabe | 15 g / 11 ms / 3 kolpe / 3 ardatz |
| ▶ Moteltze plakarekin 1) | 15 g / 11 ms / 3 kolpe / 3 ardatz | |
| Talkak DIN EN 60068-2-27 arauaren arabera | ▶ Moteltze plakarekin 1) | 35 g / 6 ms / 1000 kolpe / 3 ardatz |
| Adostasuna | ▶ CE 2014/30/EB EMC zuzentarauaren arabera, arabera probatua | EN 61000-6-2 eta EN 61000-6-3 |
| ▶ RoHS zuzentaraua | 2011/65/EB | |
| Hidraulikoa | ||||||
| Funtzionamendu-presio maximoa | ▶ A, B, P (barra) atakak | 350 | ||||
| ▶ T ataka (barra) | 250 | |||||
| Fluido hidraulikoa | Ikus 7. orrialdeko taula | |||||
| Biskositate tartea | ▶ Gomendatua (mm2/s) | 20 … 100 | ||||
| ▶ Onartutako gehienezkoa (mm2/s) | 10 ... 800 | |||||
| Fluido hidraulikoaren tenperatura-tartea (hegan zehar) (°C) | -20 … +70 | |||||
| Fluido hidraulikoaren kutsadura-maila onar daitekeen gehienezkoa; ISO 4406 (c) arauaren garbitasun-klasea | 18/16/13 klasea 3) | |||||
| Emaria nominala (∆p = 35 bar kontrol-ertz bakoitzeko) 4) (L/min) | 4 | 12 | 15 | 24/25 | 40 | |
| Erabileraren muga (∆p) hutsegiterako trantsizioari dagokionez (balioak ertz batutzaileari aplikatzen zaizkio) | ▶ C3, C5, C (barra) ikurrak | 350 | 350 | 350 | 350 | 160 |
| ▶ C1, C4 (barra) ikurrak | 350 | 350 | 280 | 250 | 100 | |
Ezaugarriak:
▶ Fidagarria - diseinu frogatua eta sendoa
▶Segurua - kontrol-bobinaren posizio segurua itzalita dagoen egoeran
▶Energia eraginkorra - pilotu-olio-eskaririk ez
▶Kalitate handiko - kontrolatu bobina eta mahuka serbo kalitatean
▶ Malgua - posizioa, abiadura eta presioa kontrolatzeko egokia
▶ Zehatza - erantzun sentsibilitate handia eta histeresi txikia
▶IO-Link interfazea, aukerakoa. IO-Link-ekin balbula erabiltzea itxiera-elementu gisa 3. kategoriara arte, PL d EN 13849-1 arauaren arabera.
Aplikazioa:
4WRPEH 6-3X norabide-balbula proportzionala automatizazio industrialaren, aerosorgailuen, makina-erremintaren kontrola, ingeniaritza-makineria, aeroespaziala, ontzigintza eta itsas ingeniaritza arloan oso erabilia da.
Konfigurazioa
HD-4WRPEH erantzun handiko balbula hauek osatzen dute batez ere:
▶ Balbularen karkasa kontrol-bobina eta serbo kalitateko mahuka batekin (1)
▶ Kontrol solenoidea posizio-transduktorearekin (2)
(aukeran elektronika babesteko mintzarekin (5))
▶ On-boardeko elektronika (OBE) (3) analogiko edo IO-Link interfazearekin (4) (aukeran moteltzearekin
plaka (6))
Funtzioa
Elektronika integratuak (OBE) zehaztutako aginte-balioa posizioaren benetako balioarekin alderatzen du. Kontrol-desbideraketak izanez gero, trazu solenoidea aktibatuko da. Aldatutako solenoidearen indarra dela eta, kontrol-bobina malgukiaren aurka egokitzen da. Ibilbidearen/kontroleko bobinaren zeharkako sekzioa komando-balioarekiko proportzionalki kontrolatzen da. Aginte-balioa 0-ren aurrez ezarriz gero, elektronikak kontrol-bobina malgukiaren aurkako posizio zentralera doitzen du. Desaktibatuta dagoen egoeran, malgukia gehienez tenkatu gabe dago eta balbula segurtasun-posizioan dago.
Segurtasun funtzioa (IO-Link itzaltzea)
IO-Link maisuan (B-Porta klasea), 2 eta 5 pinetan hornidura-tentsioa itzaliz, IO-Link balbula segurtasunez itzali daiteke. Hornidura-tentsioa itzali ondoren, balbularen kontrol-bobina segurtasun-posizioan ezartzen da. Segurtasun-itxialdirako aurrebaldintza hidraulikoa ere bermatzeko, kontrol-bobina/mahuka gainjartzea ere kontuan hartu behar da.
Gainjartze nahikoa C3, C5, C4 eta C1 sinboloek bermatzen dute.
Ixteko segurua ez da IO-Link balbularen parte eta kontuan hartu behar da makinaren diseinu segururako.
Kontrol solenoidearen itzaltzea
Akats hauen kasuan, kontrol-solenoideak elektronika integratuaren bidez (OBE) indargabetzen dira eta kontrol-bobina hutsegite-posizioan ezartzen da:
▶ Hornidura-tentsio minimoaren azpitik jaistea
▶ "F1" interfazean soilik:
- 2 mA-ko gutxieneko korronte-agindu-balioaren azpitik jaistea (agindu-balioaren lerroaren kable-haustura barne (korronte-begizta))
▶ "L1" interfazean bakarrik:
- Gaitu inaktibo, komunikazio-etenaldia (watchdog)
– Barneko IO-Link akatsen kasuan
▶ "C6" interfazean soilik:
– Gainera, askatu inaktibo
"D" moteltze plaka
Moteltze-plakak azelerazio-anplitudeak murrizten ditu barneko elektronikan (maiztasunak >300 Hz).
Oharra:
Ez da gomendagarria moteltze-plaka erabiltzea batez ere maiztasun baxuko kitzikapena duten aplikazioetarako
Elektronika babesteko mintza "-967"
Elektronika integratuaren (OBE) karkasan kondentsatua sortzea saihesteko, elektronika babesteko mintz bat erabil daiteke (5).
Inguruko airearen hezetasun handia eta tenperatura aldaketa zikliko nabarmenak dituzten industriako baldintzetatik kanpo erabiltzeko gomendatua (adibidez, kanpoaldean).
-ren ikurrak Norabidezko Servo Balbula Proportzionala 4WRPEH 6-3X
