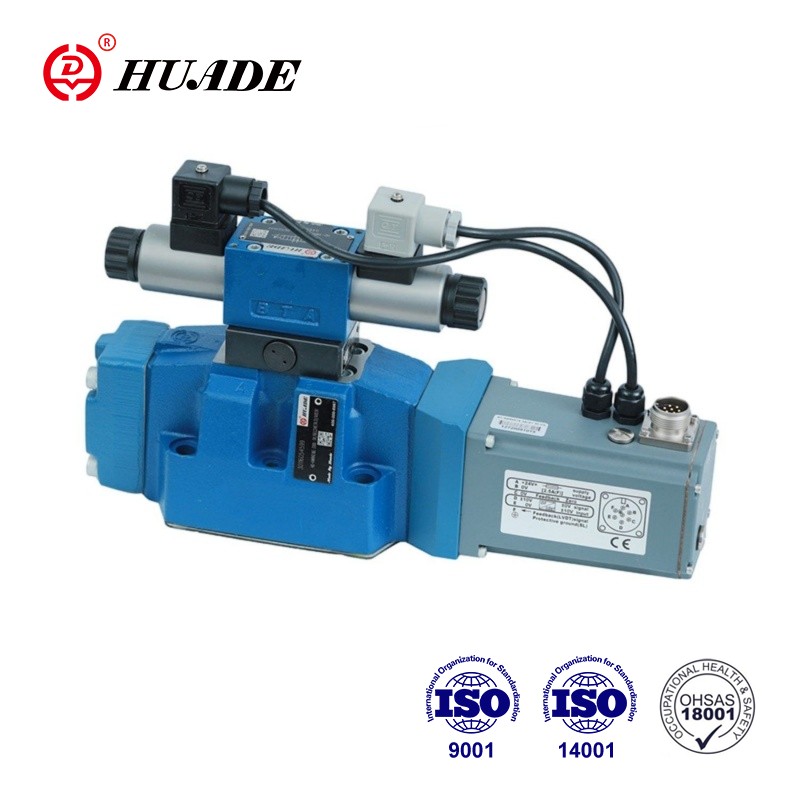

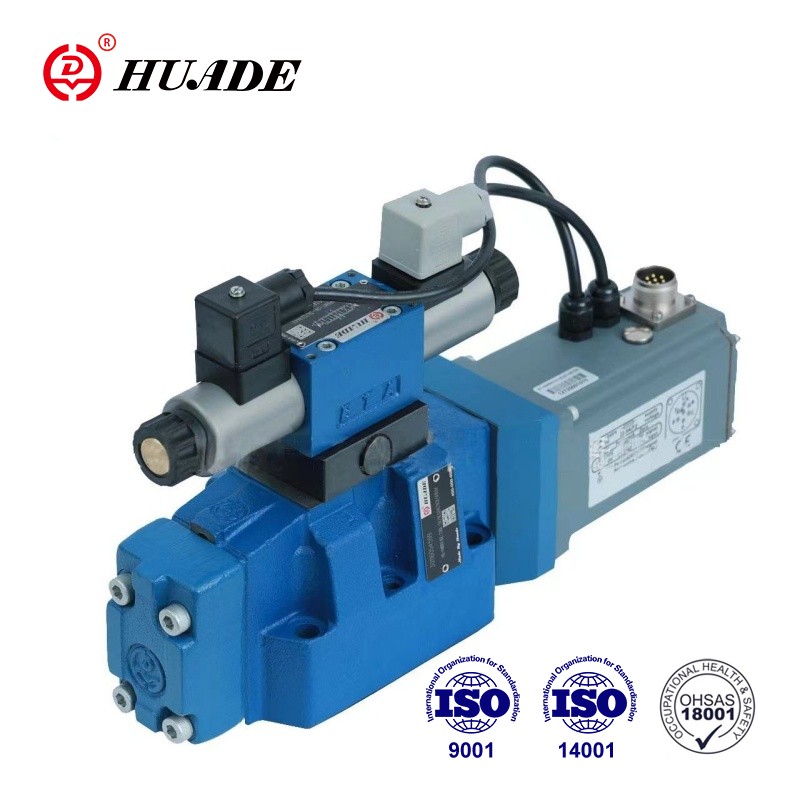

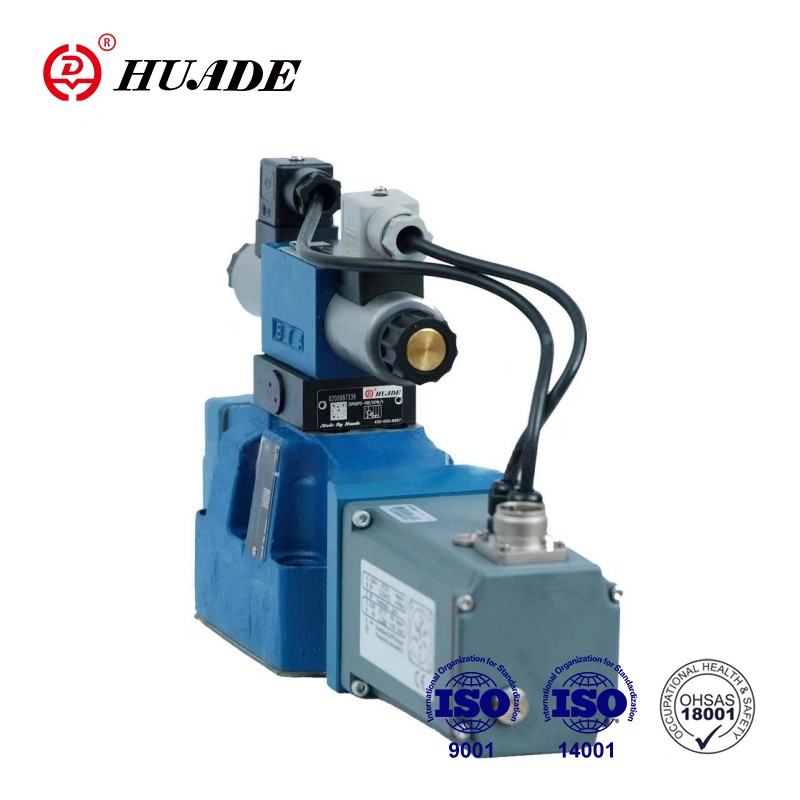

4WRTE motako balbula proportzionalak posizio elektrikoaren feedback-a, elektronika integratua (OBE) eta bobina posizioaren aukerako monitorizazioa duten kontrol-balbulak dira. WRTE-4X balbula proportzionalaren zehaztasun handiko, erantzun azkarrak eta kontrol egonkorrak funtsezko osagai bihurtzen dute industria-sistema askotan.
| Orokorra | ||||||
| Tamainak | 10 | 16 | 25 | 27 | 32 | 35 |
| Pisua (kg) | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| Instalazio-posizioa eta martxan jartzeko informazioa | Hobe horizontala | |||||
| Giro-tenperatura tartea (°C) | -20..+50 | |||||
| Biltegiratze denbora maximoa (urteak) | 1 *(biltegiratzeko baldintzak betetzen badira; ikusi 07600-B funtzionamendu-argibideak) | |||||
| MTTF balioak EN ISO 13849 urteen arabera | 150 (informazio gehiagorako ikus 08012 fitxa teknikoa) | |||||
| Bere probak DIN EN 60068-2-6 arauaren arabera | 10.. 2000 Hz /gehienez 10 g/10 ziklo /3 ardatz | |||||
| Zarata-proba DIN EN 60068-2-64 arauaren arabera | 20... 2000 Hz/10 gS /30 g gailurra/30 min. /3 ardatz | |||||
| Garraio kolpea DIN EN 60068-2-27 arauaren arabera | 15 g / 11 ms /3 kolpe /3 idi | |||||
| Bero hezea, ziklikoa, DIN EN 60068-2-30 arauaren arabera | 2 aldaera +25 °C ... +55 °C, % 90 ... % 97 hezetasun erlatiboa, 24 orduko 2 ziklo | |||||
Ezaugarriak:
▶Fidagarritasuna eta segurtasuna hobetzeko diseinua
1.Presioaren konpentsazio automatikoa etapa nagusiko kontrol-ganberetan pilotu-balbularen bidez
2.Eszenategi nagusiaren kontrol-bobina udaberrian zentratutako erdiko posizioan eta/edo desplazamendu-posizioan
3.Aukeran bobinaren posizioaren jarraipenarekin
▶ Malgua - posizioa, abiadura eta presioa kontrolatzeko egokia
▶ Zehatza - erantzun sentsibilitate handia eta histeresi txikia
Aplikazioa:
WRTE-4X balbula proportzionala petrokimikoan, automobilgintzan, ekipamendu adimendunetan, energia-sorkuntzan, industria metalurgikoan eta beste industria batzuetan erabil daiteke.
WRTE-4X balbulak 3 multzo nagusi ditu funtsean:
1.Etxebizitza (1) etapa nagusia kontrolatzeko bobina (2) eta hautazko bobina posizioaren monitorizazioa (13)
2. Elektronika integratua (aukeran elektronika babesteko mintzarekin (14)) etapa nagusiko posizio induktiboko transduktorearekin (3)
3.Pilotaren kontrol-balbula (4) kontrol-bobina/entxufe-unitatea (5), posizio induktiboaren transduktorea (6) eta presio-feedbacka etapa nagusiaren kontrol-bobina (2) posizio zentralerako.
Elektrizitaterik gabeko solenoide proportzionalak (7; 8) etapa nagusiaren kontrol-bobinaren erdiko posizioa (2) zentratzeko malgukia (9) eta presioaren atzerapena dela eta. 4)→ etapa nagusiko kontrol-bobina (2) modu erregulatuan kokatzen da.Pilota-kontrol-balbularen kontrol-bobina kontrolatzea (4) solenoide proportzionalen solenoide-indarra aldatuz (7;8). Aginduaren konexioa eta elektronika integratuan benetako balioak. Pilotu-olioaren hornidura pilotuaren kontrol-balbula barrutik P atakaren bidez edo kanpotik X atakaren bidez. Pilot-olioa barnetik itzulera T atakaren bidez edo kanpotik Y bidez depositura. O V-ko aginte-balioarekin, elektronikak kontrolatzen du. etapa nagusia kontrolatzeko bobina (2) erdiko posizioan.
ren ikurra WRTE-4X norabide-balbula proportzionala
