Fluxu-kontrol proportzionala 2fre10

2FRE10 proportzionalki fluxuaren balbula proportzionala duten bi norabideko fluxua kontrol-balbula da, proportzionalki erregulazio funtzioa duten sistema hidraulikoetarako. Balbula 2FRE10 egokia da eragingatzaileen abiadura (zilindro hidraulikoak edo motor hidraulikoak esaterako) zehaztasunez kontrolatu behar diren eszenatokietarako. Fluxu proportzionalaren balbula 2fre10 etengabe doitzen da balbula irekitzea seinale elektrikoak sartuz (adibidez 0 ~ 10V edo 4 ~ 20Ma), fluxu tasa aldaketa lortzeko. Erraza da instalatzea eta sarritan erabiltzen da beste presio-balbula batzuekin (hala nola, presio konpentsazioak) sistemaren egonkortasuna hobetzeko.

Produktuen parametro proportzionala kontrolatzeko balbula 2fre10

Hidrauliko
Presio eragilea (MPA)	31.5
Presioaren gutxieneko diferentziala (MPA)	10 tamaina	16 tamaina
	0,3 ~ 0,8	0,6 ~ 1
Presio fluidoa	Olio minerala (NBR zigilua egiteko), fosfato ester (FPM zigilua lortzeko)
Biskositate-tartea (mm2/ k)	2,8 eta 380
Presio fluidoen tenperatura (℃)	-20 to +70
Histeresia (%)	<± 1QMAX
Errepikagarritasuna (%)	<1 qmax
Lagina hedatzea (%)	<± 2
Jartze	hautazko
Pisua (kg)	6	8.3
Elektriko
Tentsio mota	DC 24V
Solenoidearen bobina erresistentzia (ω)	Balio hotza 20 ℃ 10, Max Balio epela 13,9
Max. Power (VA)	50
Inductibity (MH)	6 eta 8
Osziladoreen maiztasuna (khz)	2.5
VT-5010S30 isolamendu eskaera IP65	IP65

Ezaugarriak:Produktuaren funtzioa eta fluxu proportzionala kontrolatzeko balbula 2fre10 aplikatzea

▶ Presio konpentsatiboarekin egindako balbula fluxu baten kontrola konpentsatzeko

▶ Solenoide proportzional baten bidez

▶ Kontrol orifiaren jarrera elektrikoarekin

▶ Kargua Transduktorearen bobina Axialki mugitu daiteke kontrol-orifizioaren zero puntuko doikuntzak erraztuz, elektronika ukitu beharrik izan gabe (elektriko-hidraulikoa)

▶ Balbula eta anplifikadore elektrikoaren gutxieneko lagina VT 5004 (ordena bereizia)

Aplikazioa:

Bi norabideko fluxu proportzionala kontrolatzeko balbula 2fre10 oso erabilia da sistema hidrauliko eta ingeniaritzako makineria industrialetan. Valve 2fre10-k zilindro edo motor hidraulikoen abiadura doitzen du hondeatzaile, garabi, orga jasotzaile eta bestelako ekipoetan mugimendu leuna lortzeko eta eraginkortasun optimizatua lortzeko.

Fluxu proportzionalaren funtzioa eta atala 2fre10

2fre mota .. Fluxu proportzionala kontrolatzeko balbulek 2 noranzko funtzioa dute. Komando elektriko aplikatu batetik, presioa eta neurri handi batean tenperatura konpentsatu ahal izango dute.

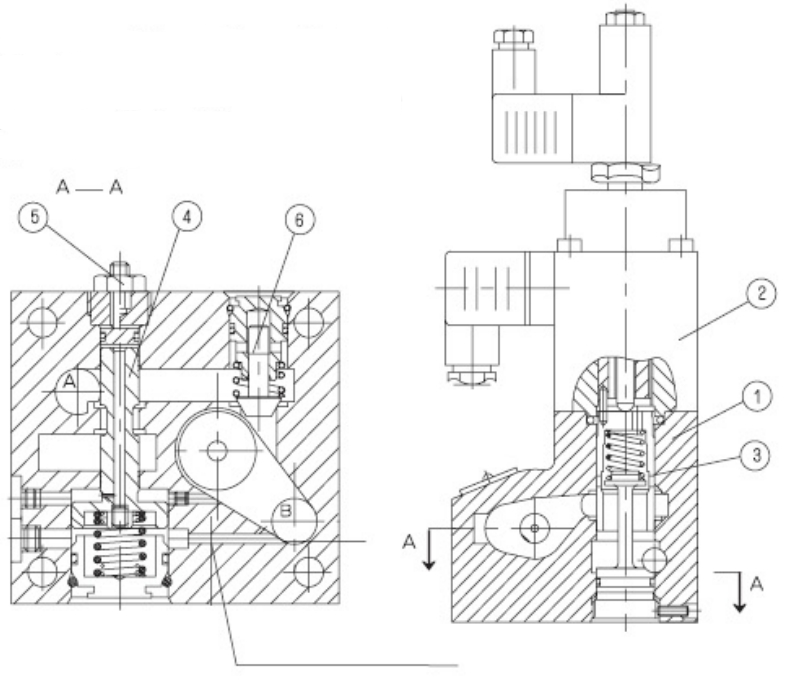

Funtsean, etxebizitza (1), solenoide proportzionala osatzen dute, posizio induktiboarekin (2), orifikuntzako (3), presio-konpentsazioa (4), eta, baita aukerako egiaztatzeko balbula (6).

Fluxuaren ezarpena zehazten da (0 bis% 100) komando-balioa potentzometroan. Aplikatutako komandoaren balioa, anplifikadorearen bidez eragiten du eta solenoide proportzionala, neurketa-orificioa (3) egokitzea. Neurketa-orifiaren posizioa (3) posizioaren transduktoreak lortzen du. Komando-balioaren desbideratzeak posizioaren feedback kontrolaren bidez konpentsatzen dira.

Presio konpentsatzaileak (4) presio jaitsiera mantentzen du neurketa-orifizian (3) etengabeko balioan. Fluxua da, beraz, presioa konpentsatu egiten da.

Tenperatura-deriba txikia neurketa-orifiaren diseinuaren ondorioz lortzen da. % 0ko komandoaren balioa neurketa orifikoa itxita dago.

Potentzia galtzearen kasuan edo kablearen atsedenaldiaren kasuan, transduktoreak neurketa orifikoa ixten da. % 0 komando balio batetik jauzi doako hasiera posiblea da. Anplifikadore elektrikoaren barneko bi arrapalen bidez, neurketa orifikoa irekitzea eta ixtea atzeratzea posible da.

Egiaztatu Balbularen bidez (6) Fluxu librea posible da B-tik A-ra.

Strcture of Fluxu-kontrol proportzionala 2fre10

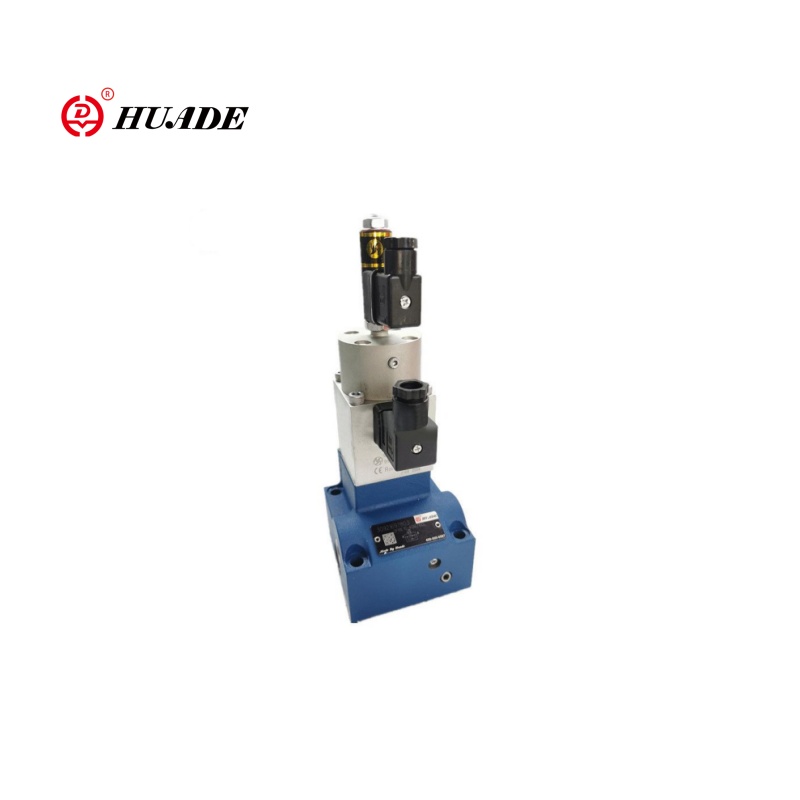

Fluxu proportzionala kontrolatzeko balbula 2fre10
