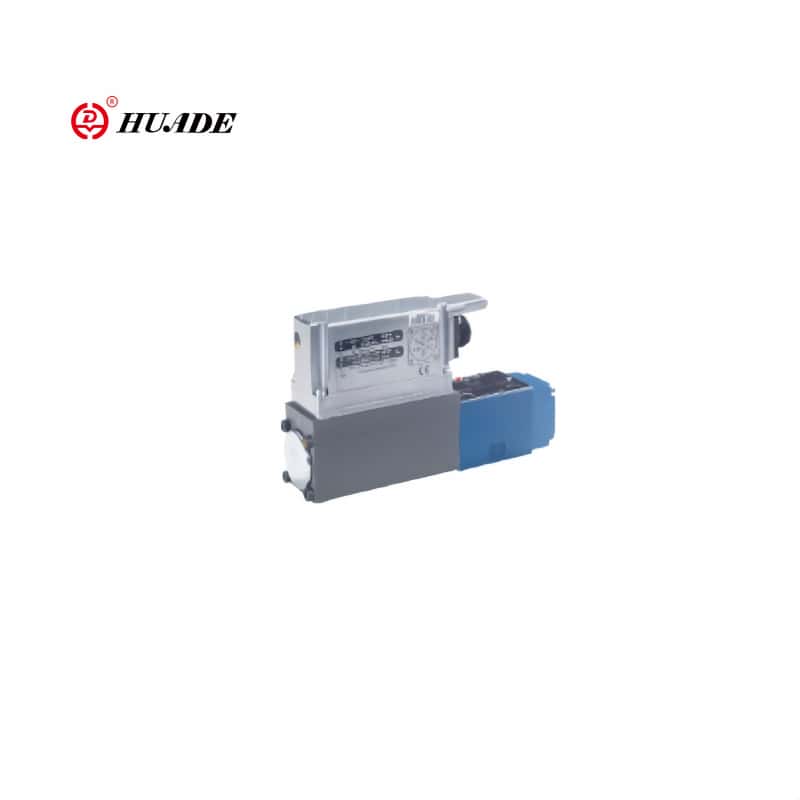

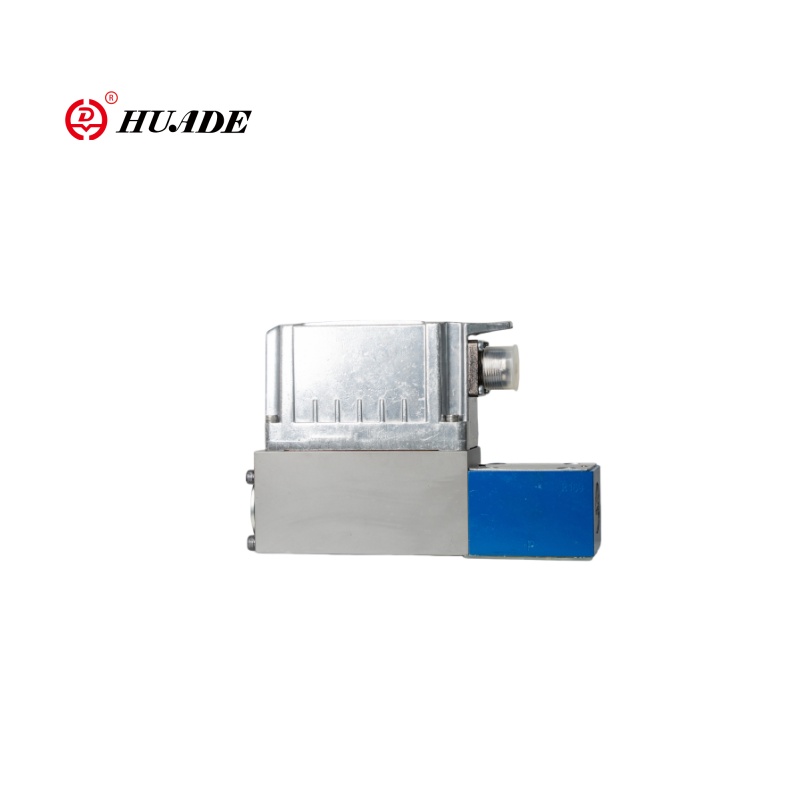

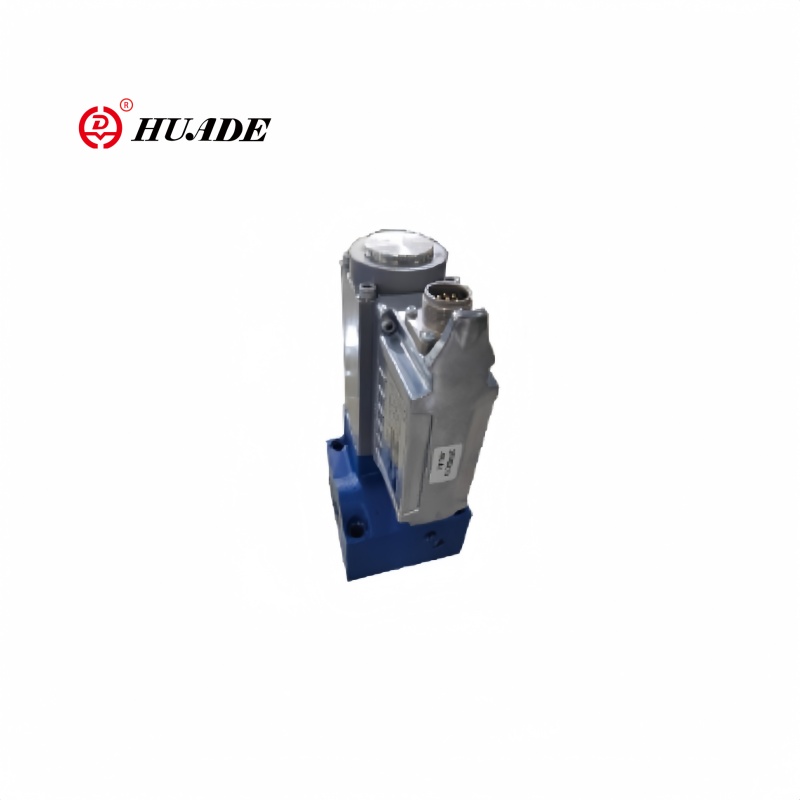

Fluxu kontrol proportzionala Balbula 3Freez-1x

Fluxu proportzionalaren balbula 3freez-1x zehaztasun handiko fluidoen kontrol osagaia da, normalean fluxu erregulazio zehatza edo emaria erlazioaren banaketa eskatzen duten automatizazio sistema industrialetan erabiltzen dena. Balbula 3Freez-1x elektronikoki kontrolatutako proportzionala da (0-10V / 4-20MA seinale sarrera). Presioa 315bar-ra joan daiteke normalean, presio handiko sistema hidraulikoetarako egokia. Fluxu proportzionalaren balbula 3Freez-1X balbula PLC eta DCS sistemekin integratu daiteke eta Modbus eta beste komunikazio protokoloak onartzen ditu. Balbula proportzionalak 3freez-1x-ek fluxu-tasa kontrolatzen du seinale elektrikoen proportzioaren bidez, aktuadorearen abiadura erregulatzean, eta sistemaren erantzunaren zehaztasuna hobetzen da.

Produktuen fluxu proportzionala kontrolatzeko balbula 3Freez-1x

Produktuaren funtzioa eta fluxu proportzionala kontrolatzeko balbula 3Freez-1x aplikatzea

Osau

▶ Zuzenean kontrolatutako fluxua kontrolatzeko balbulak NG6 eta NG10, itsasontziko elektronikarekin eta posizio induktiboaren transduktorearekin

▶ Posizioen kontrolarekin, histeresi minimoarekin <% 1, ikusi Datu Teknikoak

▶ 3 noranzko funtzioa portu hidraulikoak nola esleitzen diren zehazten da (hondar-fluxua Port P bidez, 3. bidetik)

▶ Erregulagarria kontrolatutako solenoide posizioaren bidez, posizio-transduktorea eta itsasontziko elektronika

▶ Subplate eranskinetarako, zuloen konfigurazioa NG6 Muntatzeko ISO4401-03-02-0-94, NG10 ISO ISO 4401-05-04-0-94

▶ Katalogoko xaflaren arabera azpimultzoak, RE 45053 NG6, Re 45055 NG10-rako (ordena bereizita)

▶ Plug-in konektorea DIN 43563-AM6-ra, ikus Katalogoko orria berriro 08008 (ordena bereizita)

▶ Kontseiluko aktibatzaile elektronikaren datuak

• CE, EMC zuzentarauak betetzen ditu

61000-6-2: 2002-08

Eta eta 61000-6-3: 2002-08

• UB = 24VVNOM DC

• Konexio elektrikoa 6p + pe

• Seinalearen aktua

-Sistema 0 ... + 10V (A1)

• Balbula kurba fabrikan kalibratua

Aplikazioa:

Fluxu-balbula proportzionala 3Freez-1X oso erabilia da sistema hidraulikoetan, eraikuntzarako makineria, injekzio moldatzeko makinetan, hilketa-makinetan, kimiko / prozesuen kontrola eta abar. Leherketa froga eredua ere erabil daiteke olio eta gas naturala bezalako gune arriskutsuetan.

Fluxu proportzionalaren funtzioa eta atala 3Freez-1x

Jeneral

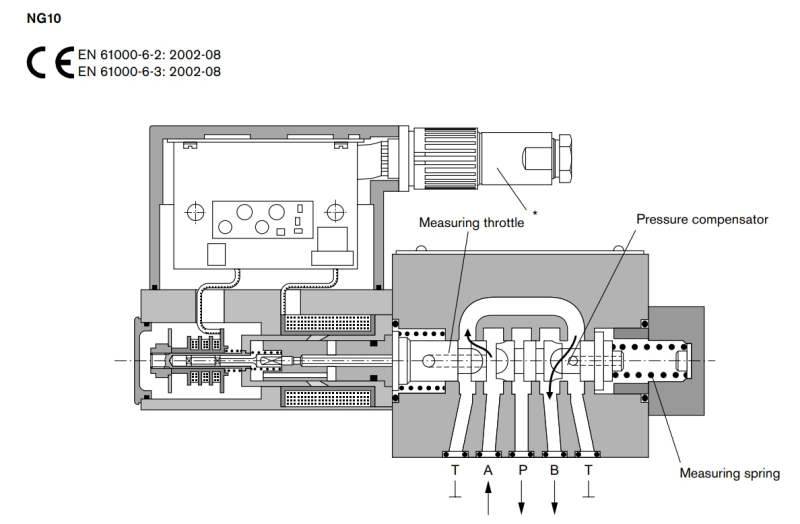

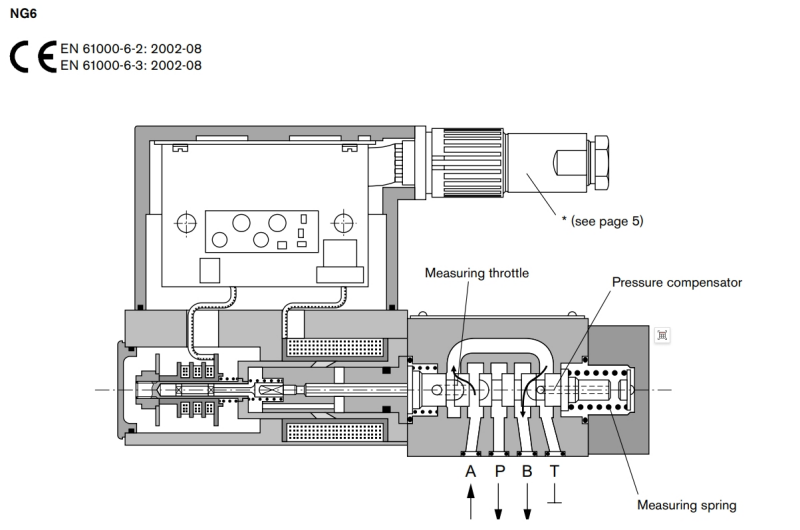

3. mota 3Freez proportzionalen fluxua kontrolatzeko balbulak posizio kontrolarekin eta ontziko elektronikarekin eskuragarri daude tamaina nominaletan6 eta 10. Solenoide proportzional baten bidez jarduten dute posizio induktiboa duen transduktorearekin. Histeresia <% 1 da.

Kontseiluko elektronikak fabrikan kalibratzen dira eta erantzun azkarrak ahalbidetzen dituzte. Balbularen gorputzaren diseinua hondoa da hondar-fluxua Port P. bidez.

Oinarrizko printzipioa

B petrolioaren fluxua b doitzeko, sekultura ezartzen da aktibatzaile elektronikoan. Konturtu honetan oinarrituta, elektronikak solenoide bobina kontrolatzen du transduktorearen seinalearen funtzio gisa. Posizio kontrolak oso histeresi baxua bermatzen du. Balbula irekitzea koadroko neurgailuaren ertzek zehazten dute, eta presio-konpentsazio integratua presioaren jaitsiera konparatzen da, 8 barra neurtzeko udaberri baten bidez. Udaberri neurtzeko presio konpentsatzaileak presioaren aurreko presioa arautzen du formula sinplifikatuaren arabera: "Kargatu presioa eta udaberria neurtzeko indarra". Horrela, neurketa ertzaren gaineko presioa etengabeko mailan mantentzen da.
