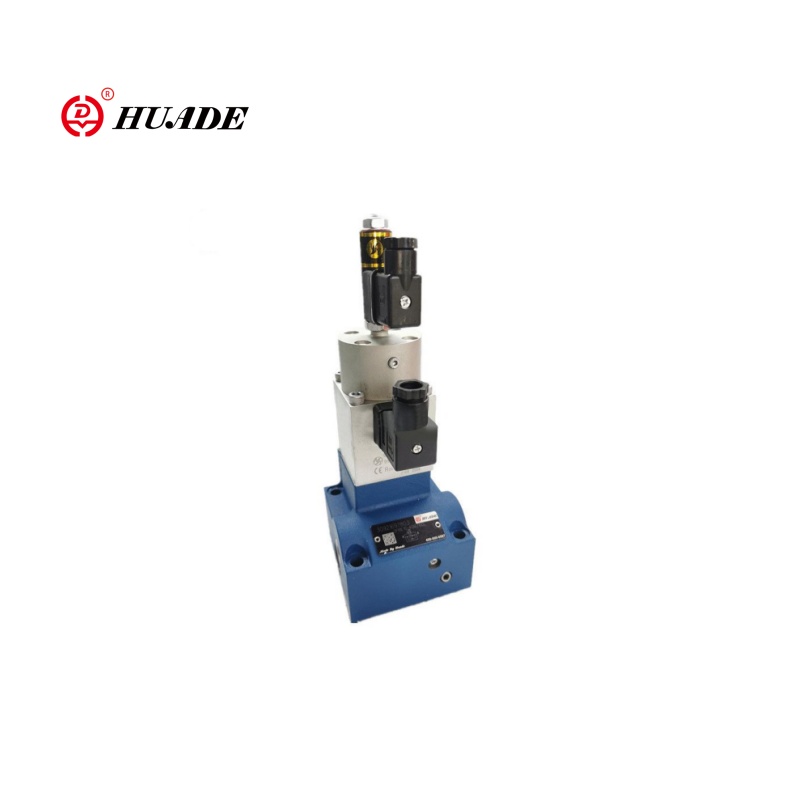

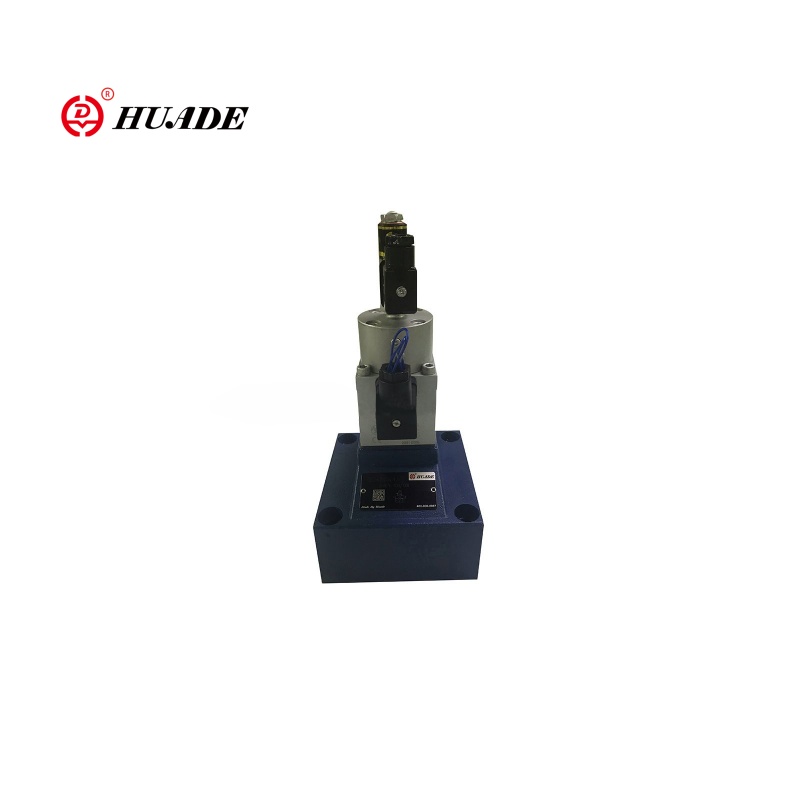

Fluxu kontrol proportzionala 2FRE16

2FRE16 2 norabideko fluxu proportzionala kontrolatzeko balbula errendimendu handiko proportziozko fluxu-balbula proportzionala da, akatibo hidraulikoen abiadura (zilindroak edo motorrak) zehaztasunez egokitu behar diren aplikazioetarako egokia da. 2FRE10 balio proportzionalarekin alderatuta, Valve 2fre16-k diametro handiagoa du, fluxu handiagoa ahalbidetuz. Eta balbula proportzionala 2fre16 egokia da potentzia sistema hidraulikoetarako.

Produktuaren fluxu proportzionala kontrolatzeko balbula 2fre16

Hidrauliko
Presio eragilea (MPA)	31.5
Presioaren gutxieneko diferentziala (MPA)	10 tamaina	16 tamaina
	0,3 ~ 0,8	0,6 ~ 1
Presio fluidoa	Olio minerala (NBR zigilua egiteko), fosfato ester (FPM zigilua lortzeko)
Biskositate-tartea (mm2/ k)	2,8 eta 380
Presio fluidoen tenperatura (℃)	-20 to +70
Histeresia (%)	<± 1QMAX
Errepikagarritasuna (%)	<1 qmax
Lagina hedatzea (%)	<± 2
Jartze	hautazko
Pisua (kg)	6	8.3
Elektriko
Tentsio mota	DC 24V
Solenoidearen bobina erresistentzia (ω)	Balio hotza 20 ℃ 10, Max Balio epela 13,9
Max. Power (VA)	50
Inductibity (MH)	6 eta 8
Osziladoreen maiztasuna (khz)	2.5
VT-5010S30 isolamendu eskaera IP65	IP65

Ezaugarriak:Produktuen funtzioa eta fluxu proportzionala kontrolatzeko balbula 2fre16 aplikatzea

▶ Presio konpentsatiboarekin egindako balbula fluxu baten kontrola konpentsatzeko

▶ Solenoide proportzional baten bidez

▶ Kontrol orifiaren jarrera elektrikoarekin

▶ Kargua Transduktorearen bobina Axialki mugitu daiteke kontrol-orifizioaren zero puntuko doikuntzak erraztuz, elektronika ukitu beharrik izan gabe (elektriko-hidraulikoa)

▶ Balbula eta anplifikadore elektrikoaren gutxieneko lagina VT 5004 (ordena bereizia)

Aplikazioa:

Fluxu-kontrol proportzionalaren balbula 2fre16 oso erabilia da industria hidraulikoko sistema, ingeniaritza makineria eta hidraulika mugikorrean, metalurgia eta meatze ekipamenduan.

Sistema tipikoaren adibideak: hondeatzaile ontzi kontrolaren zirkuitua

PLC → proportzionalaren anplifikadorea → 2fre16 → Zilindro hidraulikoak

                    E ↑

 Presio-sentsorea (begiztaren iritzi itxia)

Sarrerako seinale elektrikoa egokituz, ontziaren mugimendua azkartu daiteke / desagerrarazi daiteke shock hidraulikoa ekiditeko.

Fluxu proportzionalaren funtzioa eta atala 2FRE16

2fre mota .. Fluxu proportzionala kontrolatzeko balbulek 2 noranzko funtzioa dute. Komando elektriko aplikatu batetik, presioa eta neurri handi batean tenperatura konpentsatu ahal izango dute.

Funtsean, etxebizitza (1), solenoide proportzionala osatzen dute, posizio induktiboarekin (2), orifikuntzako (3), presio-konpentsazioa (4), eta, baita aukerako egiaztatzeko balbula (6).

Fluxuaren ezarpena zehazten da (0 bis% 100) komando-balioa potentzometroan. Aplikatutako komandoaren balioa, anplifikadorearen bidez eragiten du eta solenoide proportzionala, neurketa-orificioa (3) egokitzea. Neurketa-orifiaren posizioa (3) posizioaren transduktoreak lortzen du. Komando-balioaren desbideratzeak posizioaren feedback kontrolaren bidez konpentsatzen dira.

Presio konpentsatzaileak (4) presio jaitsiera mantentzen du neurketa-orifizian (3) etengabeko balioan. Fluxua da, beraz, presioa konpentsatu egiten da.

Tenperatura-deriba txikia neurketa-orifiaren diseinuaren ondorioz lortzen da. % 0ko komandoaren balioa neurketa orifikoa itxita dago.

Potentzia galtzearen kasuan edo kablearen atsedenaldiaren kasuan, transduktoreak neurketa orifikoa ixten da. % 0 komando balio batetik jauzi doako hasiera posiblea da. Anplifikadore elektrikoaren barneko bi arrapalen bidez, neurketa orifikoa irekitzea eta ixtea atzeratzea posible da.

Egiaztatu Balbularen bidez (6) Fluxu librea posible da B-tik A-ra.

Strcture of Fluxu kontrol proportzionala 2FRE16

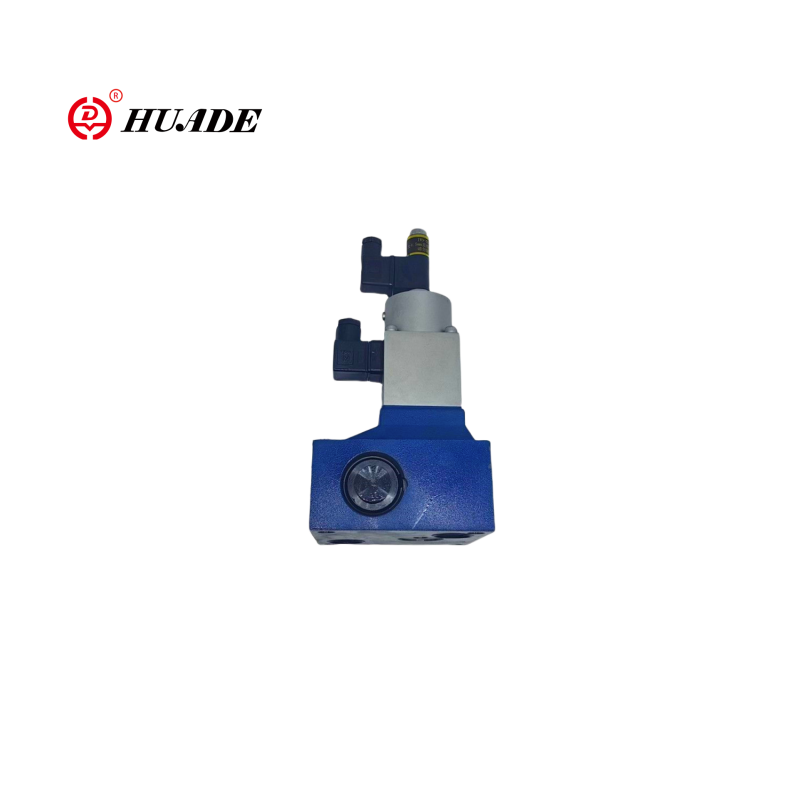

Fluxu proportzionala kontrolatzeko balbula 2fre16
