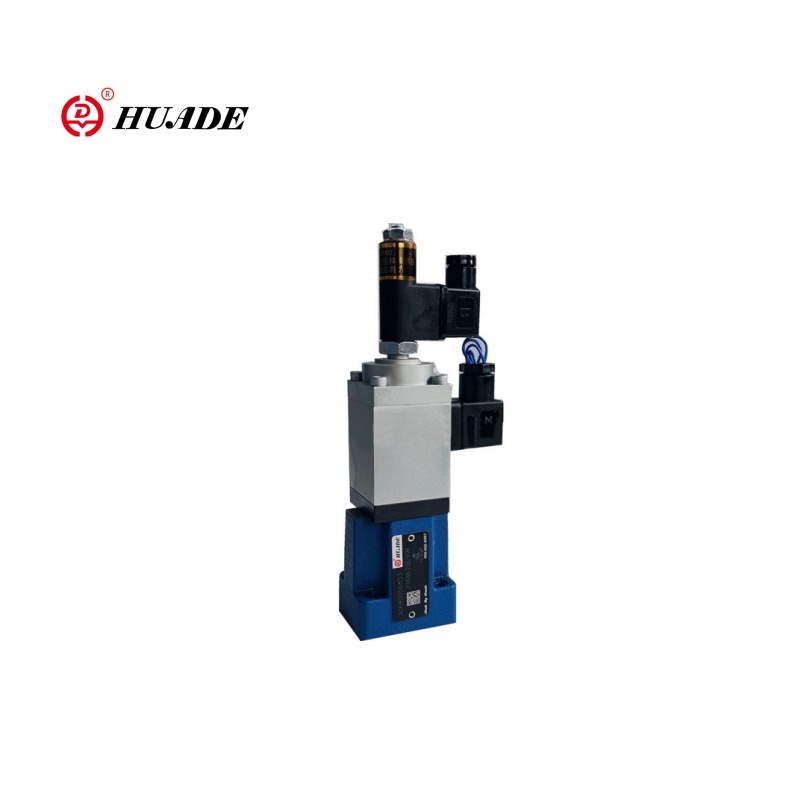

Fluxu-kontrol proportzionala 2fre6

Fluxu-kontrol proportzionalaren balbula 2fre6-k fluxua tasa kontrolatzen du 0 ~ 10V / 4 ~ 20matiko seinale bidez, abiadura erregulazio zehatza lortzeko. 2FRE6 Proportziozko balbulak presio-konpentsazio funtzioa du, eta horrek ziurtatu dezake fluxu-tasa ez dela karga-presioaren gorabeheren eraginez eta fluxu tasa egonkorra mantentzea. 2FRE6 balbula hau gune mugatua duten sistema hidraulikoetarako eta fluxu erregulazio dinamikoen eskakizunetarako egokia da.

Produktuen parametroa Fluxu proportzionalaren kontrol-balbula 2fre6

Hidrauliko
Histeresia	<± 1 qmax
Errepikagarritasun	<% 1 qmax
Kutsadura maila (μm)	≤20
Presio fluidoa	Olio minerala (NBR zigilua egiteko), fosfato ester (FPM zigilua lortzeko)
Biskositate-tartea (mm2/ k)	2,8 eta 380
Presio fluidoen tenperatura (℃)	-20 ~ + 70
Jartze	hautazko
Elektriko
Tentsio mota	DC
Solenoidearen bobina erresistentzia (ω)	Balio hotza 20 ℃ 5.4, Max Balio Bero Max 8.2
Max. Power (VA)	50
Inductibity (MH)	6 eta 8
Osziladoreen maiztasuna (khz)	2.5

Produktuaren funtzioa eta fluxu proportzionala kontrolatzeko balbula 2fre6 aplikatzea

Ezaugarriak:

▶ Presioaren konpentsazioarekin egindako balbula fluxu baten kontrola konpentsatzeko

▶ Solenoide proportzional baten bidez

▶ Kontrol orifiaren jarrera elektrikoarekin

▶ Kargua Transduktorearen bobina Axialki mugitu daiteke kontrol-orifizioaren zero puntuko doikuntzak erraztuz, elektronika ukitu beharrik izan gabe (elektriko-hidraulikoa)

▶ Fluxu-kontrola posible da bi noranzkoetan sandwich plaka zuzentzailea erabiliz

Aplikazioa:

Bi norabideko fluxu kontrolatzeko balbula 2fre6 oso erabilia da industria automatizazio eta makina-erremintetan, hondeatzaile / kargatzaileetan eta beste ingeniaritza makineria, metalurgia eta ekipamendu astuna, probatzeko ekipoak eta laborategiak, etab.

 Fluxu proportzionalaren funtzioa eta atala 2fre6

2fre mota ... Fluxu-kontrol proportzionalen balbula 2 noranzko funtzioa dute. Ahal dute, komando elektriko aplikatu batetik, presioa eta tenperatura konpentsatutako fluxua arautu.

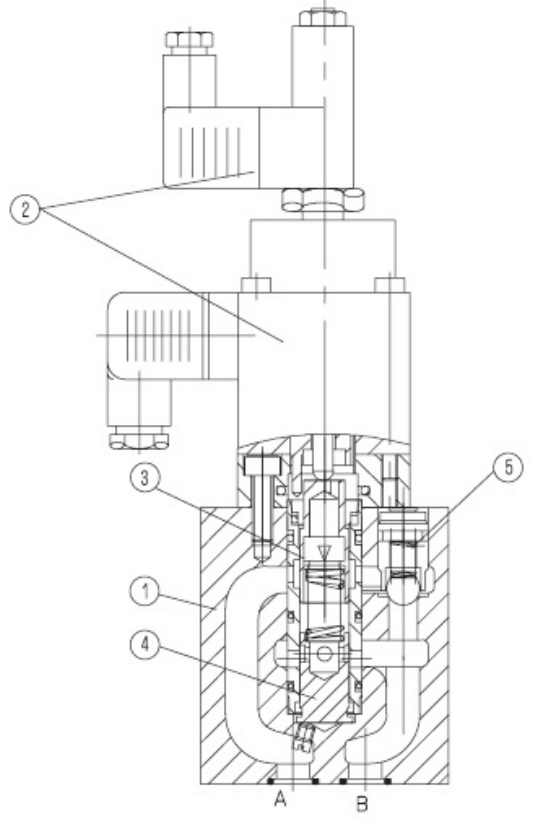

Funtsean, etxebizitza (1), solenoide proportzionala osatzen dute posizio induktiboarekin (2), orifikadorea (3), presio konpentsazioa (4), baita aukerako egiaztapena (5).

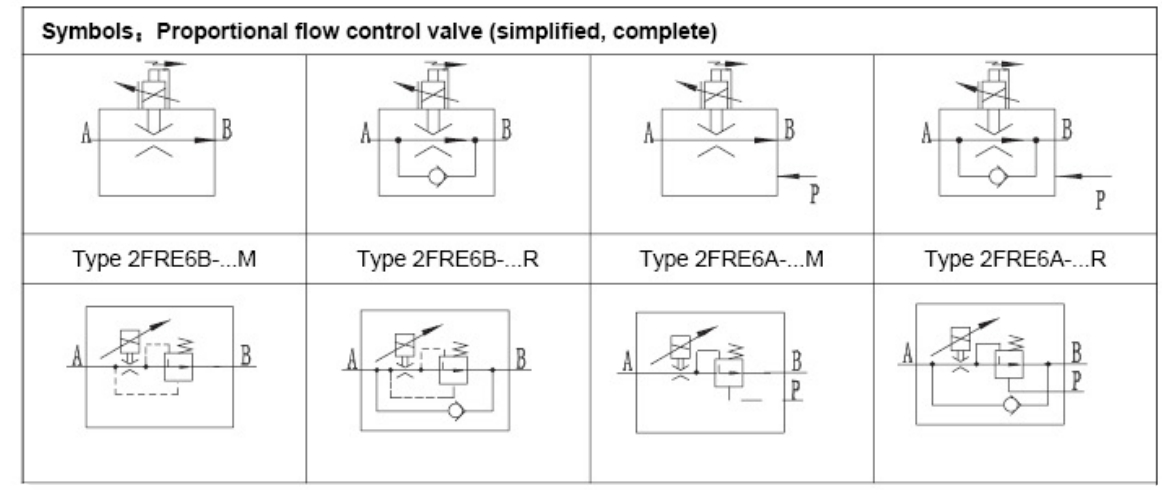

Fluxu kontrol proportzionala VALVE 2FRE 6 B

Fluxuaren ezarpena zehazten da (% 0 eta 100%) komando-balioa potentiometroan. Aplikatutako komandoaren balioa doitzen da, anplifikadorearen bidez, baita solenoide proportzionala ere, neurketa-orifikoa (3). Neurketa-orifikoaren posizioa (3) posizioko transduktore induktiboa lortzen da. Komando-balioaren desbideratzeak feedback kontrolaren bidez konpentsatzen dira.

Presio konpentsatzaileak (4) presio jaitsiera mantentzen du neurketa-orifizian (3) etengabeko balioan. Fluxua da, beraz, karga konpentsatuta dago.

Tenperatura-deriba txikia neurketa-orifiaren diseinuaren ondorioz lortzen da.

% 0ko komandoaren balioa neurketa orifikoa itxita dago.

Potentzia galtzearen kasuan edo kablearen atsedenaldiaren kasuan, transduktoreak neurketa orifikoa ixten da.

% 0 komando balio batetik jauzi doako hasiera posiblea da. Anplifikadore elektrikoaren barnean bi arrapala bidez, b neurketa irekitzea eta ixtea atzeratzea posible da

Orifice.

Egiaztatu Balbularen bidez (5) Fluxu librea posible da B-tik A-ra.

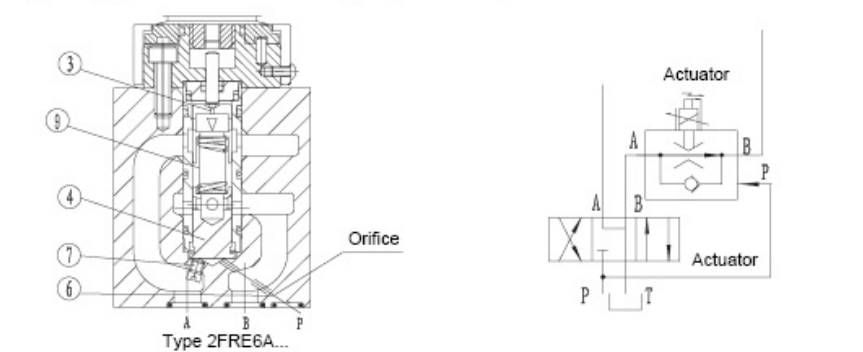

Proportional flow control valve type 2FRE 6 A:

Balbula honen funtzioa printzipioz 2fre 6 b motako berdina da:

Hasierako jauzia kentzeko neurketa-orifikoa (3) (komando-balioa>% 0) irekita dagoela, Port P atariko Port Por (6) bidez itxita dagoen Pression konpentsaziorako (4) hornidura dago. Portuaren eta presio konpentsatiboaren arteko barne konexioa (7) entxufatuta dago. Kanpoko Portu P (6) PORT P atariko presioaren bidez, norabide-balbularen aurretik (8) presio konpentsazioan (4) egin da eta itxitako posizioan udaberriko indarraren aurka dago. Balbula norabidea (8) P-tik B-ra aldatzen bada, presio konpentsatiboa (4) kokapen itxia mugitzen da

posizio erregulatzaileari eta hasierako jauzia saihestu egiten da.
