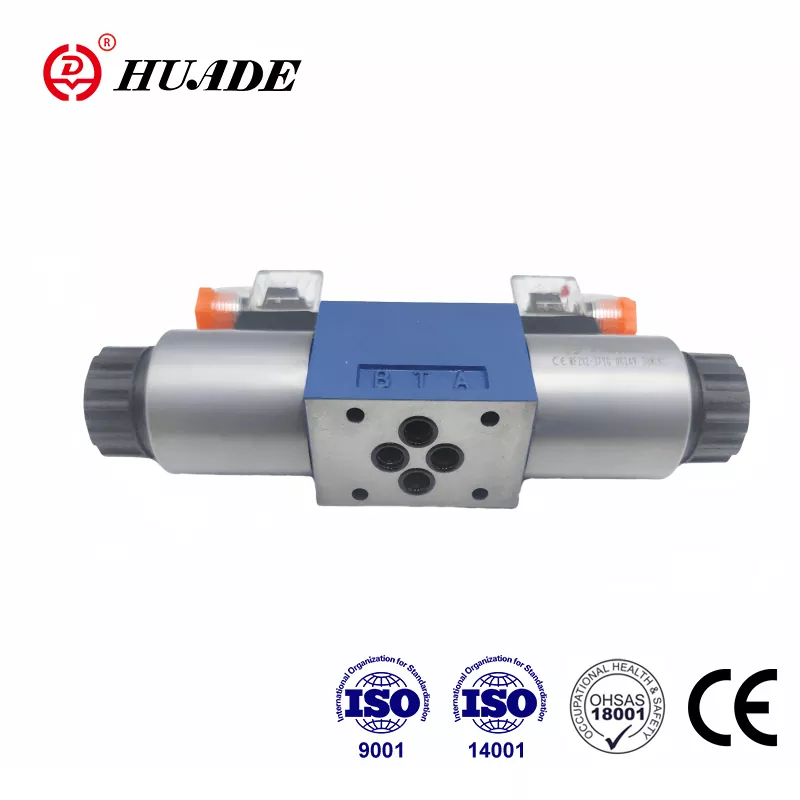

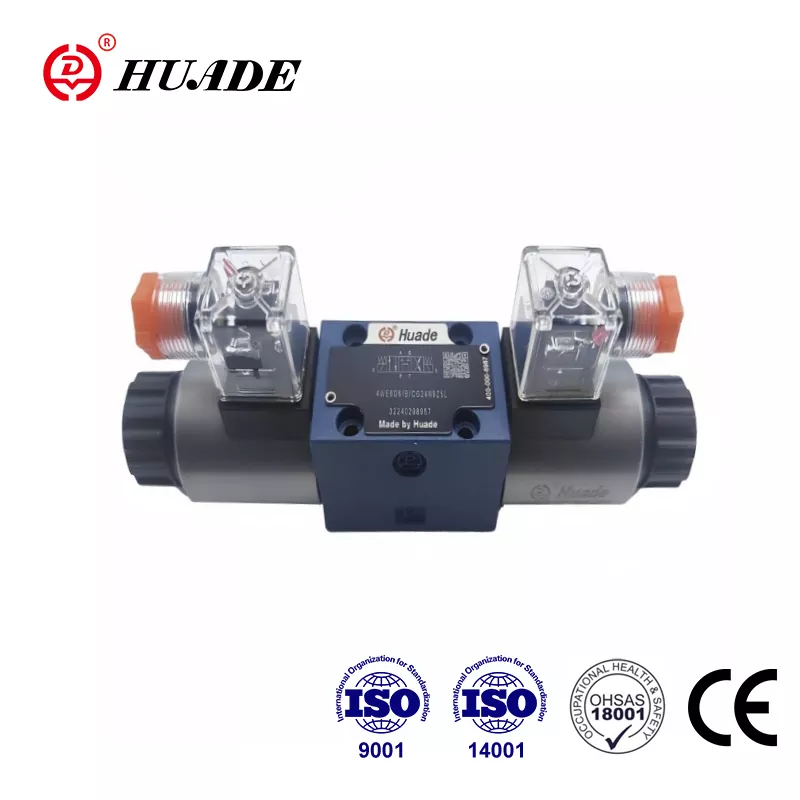

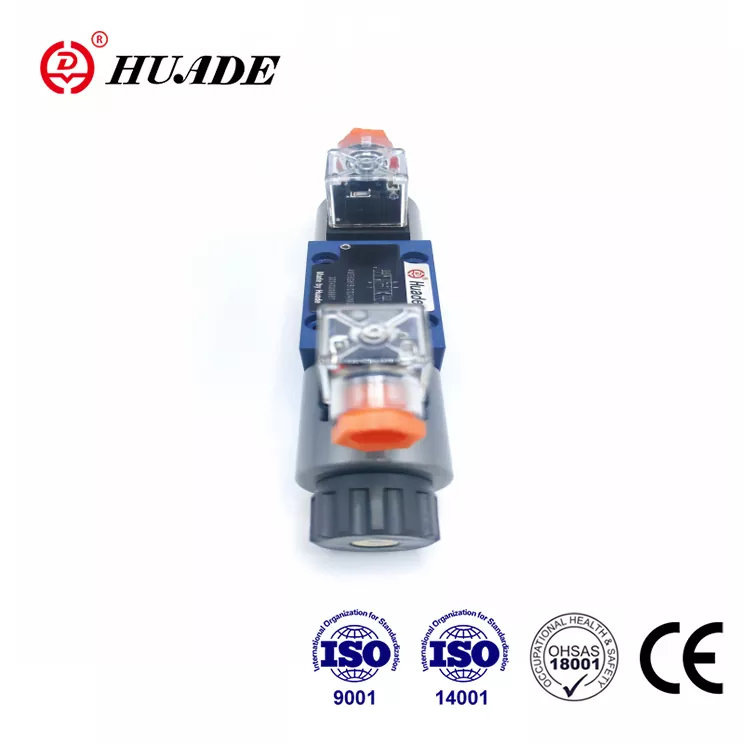

Huade Hydraulics '4wey6 serieak Rexroth bezalako produkzio-estandar berdinak erabiltzen ditu, Rexroth norabidearen balbula 4WE6 seriea ordezkatu dezakeena. Huade-ren 4WE6 seriea solenoidea da, 4 norabideko / 3 posizioko kontrol-balbula zuzena da, Rexroth-en serie baliokidearen ordezko zuzen gisa diseinatua. Tarta-dimentsio berdinak eta errendimendu parametroak, norabideko balbula 4wewe6 lehendik dauden sistema hidraulikoetan integratzea bermatzen du% 20-30 kostu aurreztea eskaintzen duen bitartean.
| Hidrauliko | |||
| Max. Presio-portuak A, B, P (MPA) | gehienez 35,0 | ||
| T (㎫) port | 21 (-); 16 (~) | ||
| A eta B sinboloekin, T atarta drainatzeko portu gisa erabili behar da, funtzionamendu-presioa baimendutako deposituaren presioaren gainetik badago. | |||
| Max.flow (l / min) | 80 (-); 60 (~) | ||
| Presio fluidoa | Olio mineralak edo fosfato ester | ||
| Biskositate-tartea (mm2 / k) | 2,8 ~ 500 | ||
| Presio fluidoen tenperatura (℃) | -30 ~ + 80 | ||
| Kutsadura maila | NAS 1638 Class9-ra fluido hidraulikoaren kutsadura maila gehienez. Beraz, iragazki bat gomendatzen dugu β10≥75 gutxieneko atxikipen-tasa duena | ||
| Elektriko | |||
| Tentsio mota | DC | AC 50 / 60Hz | |
| Eskuragarri dauden tentsioak (V) | 12, 24, 42, 60, 96 | 42, 110, 120, 230 | |
| 110, 180, 205, 220 | 50 / 60hz | ||
| Energia kontsumoa (W) | 30 | ||
| Potentzia edukitzea (VA) | - | 50 | |
| Switch-on Power (VA) | - | 220 | |
| Zerga | jarrai | ||
| Denbora aldatzea IS0 6403 | On (ms) | 25 eta 45 | 10 eta 20 |
| OFF (MS) | 10etik 25era | 15 eta 40 | |
| Babesa din | IP 65 | ||
| Maiztasun aldatzea (zikloak / h) | gehienez 15000 | 7200 arte | |
▶Mota:Solenoidea aktibatuta, bobina motako balbula
▶Posizioak / portuak:4 norabide, 3 posizioa
▶Presioaren balorazioa:Gehienez 315 barra
▶Fluxu-edukiera: gehienez 80 l / min
▶Tentsio aukerak:24V DC / 110V AC / 220V AC
▶Portuaren tamaina:Ng6
▶Zigiluen materialak:NBR / FKM
Abantailak vs Rexroth
✔Huade-ren norabideko balbulak 4Wey-k erabat truka daitezke Rexroth-ek eskaintzen dituen serie berarekin, hala nola, muntaketa dimentsioak, portatzea eta konektore elektrikoak.
✔ Huade-ren norabideko balbulak 4We6-k kostu eraginkorragoak dira kokatutako produkzioari dagokionez, denbora eta prezioak murrizten ditu.
✔ Huade-k QC ikuskatzeko sistema zorrotza du, produktu guztiak% 100eko probak izango diren ihesak, presioaren egonkortasuna eta zikloaren bizitza.
Aplikazio tipikoak
Huade-ren Diectional Control Vaves 4we6 Basperly erabiltzen dira hidraulika mugikorretan, industriako makineria eta energia berriztagarrien sistemetan ECT.

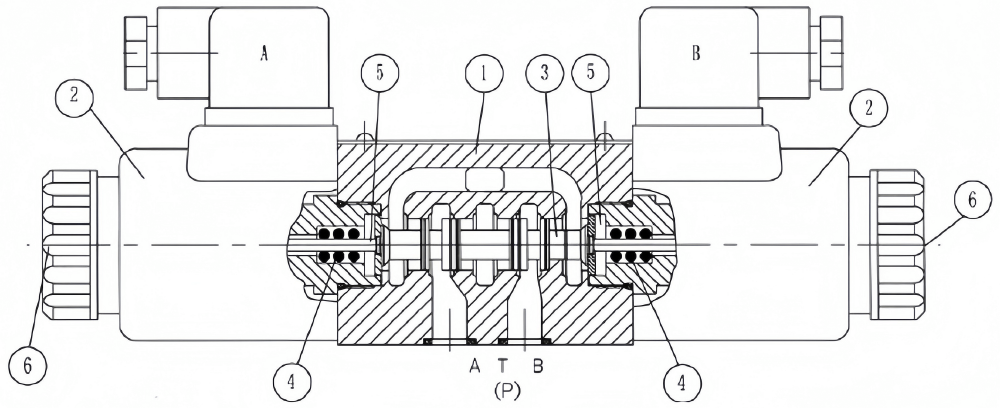

4WE6 61b-ren egitura-diagrama

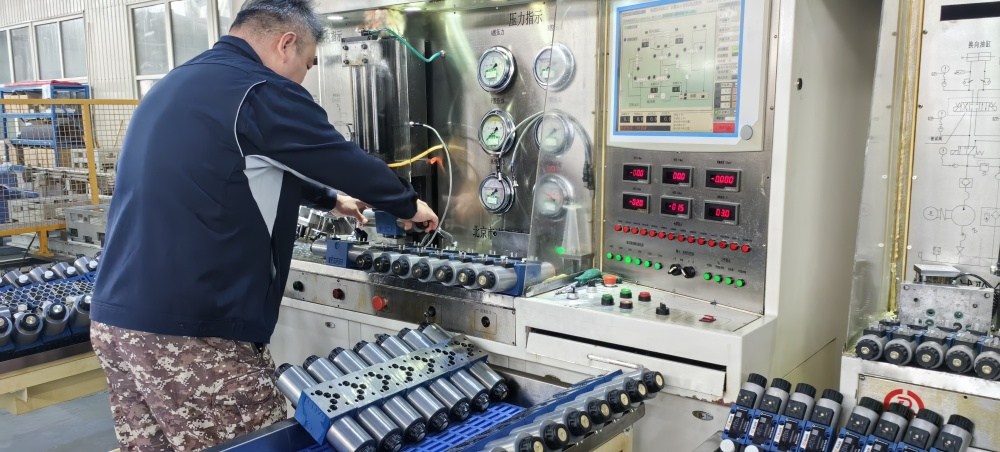

Estresaren probak

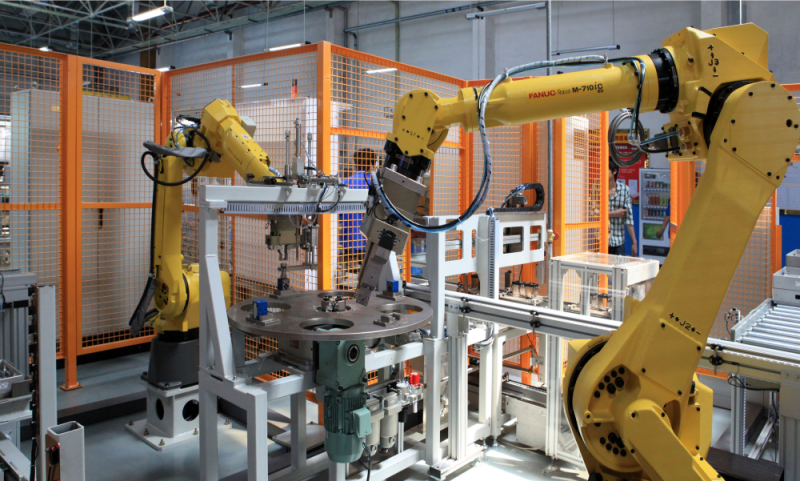

Manipulatzaile automatikoa
