Bulldozer bat pala altxatzen ikusten duzunean edo fabrikako robot bat zehaztasunez mugitzen ikusten duzunean, osagai txiki baina indartsu bat dago hori posible egiten duena: norabide-kontrol-balbula.
Gida honek funtsezko zati horiei buruz jakin behar duzun guztia emango dizu, nola funtzionatzen dutenetik zure beharretarako egokia aukeratzeraino.

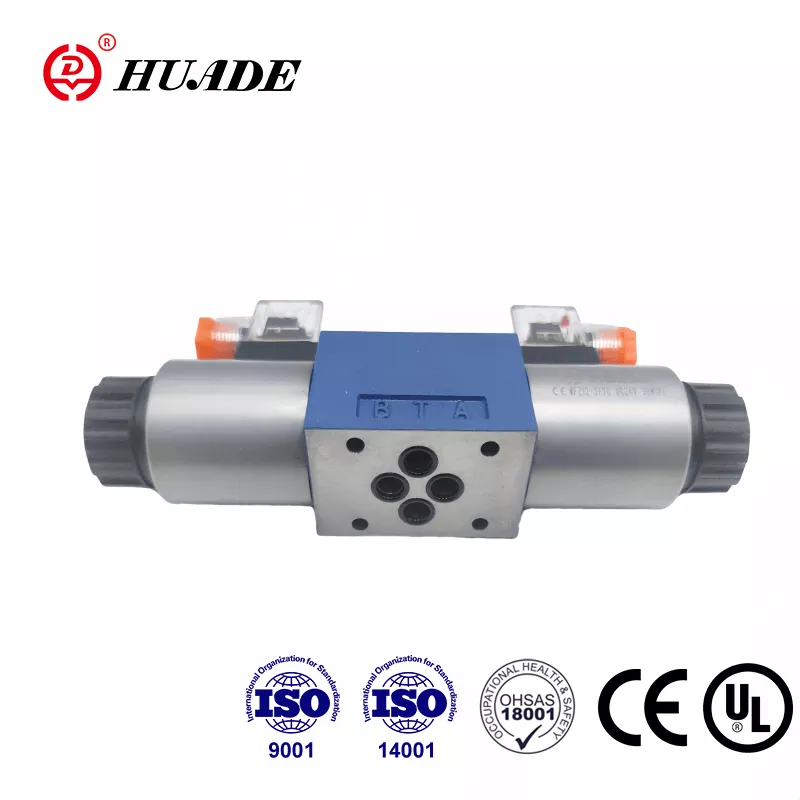

Zer da Norabide Kontrol Balbula bat?
Pentsa norabide-kontroleko balbula bat (DCV) a gisafluidoetarako trafiko kontrolatzailea. Semaforo batek autoak bidegurutze batean zuzentzen dituen bezala, DCV batek olio hidraulikoa edo aire konprimitua bideratzen du makina batean bide ezberdinetatik. Balbula hauek fluidoen potentzia sistemen "garuna" dira, fluidoari nora eta noiz joan behar duen esaten.
Zergatik deitzen zaie "Bang-Bang" balbulak?
DCV askok argiaren etengailu baten moduan funtzionatzen dute: guztiz piztuta edo guztiz itzalita daude. Ez dago tarteko posiziorik, horregatik jendeak batzuetan "bang-bang" balbula deitzen die. Aldatzen direnean, azkar eta erabat egiten dute.
Nola funtzionatzen du norabide-kontrol-balbulak?
Oinarrizko Atalak
DCV bakoitzak osagai nagusi hauek ditu:
Balbula gorputza:Hau dena elkarrekin eusten duen etxea bezalakoa da. Barruan kanalak ditu, non fluidoak isur daitezkeen.
Spool edo Poppet:Hau da fluxua benetan kontrolatzen duen zati mugikorra. Pentsa ezazu bide desberdinak ireki eta ixten dituen ate lerragarri bat bezala.
Portuak:Hodiak lotzen diren konexio puntuak dira. Normalean etiketa hauek jartzen dira:
- P= Presioa (likidoa sartzen den lekuan)
- T= Depositua (fluidoa itzultzen den tokira)
- A eta B= Eragilearen atakak (fluidoak lan egitera doa)
Eragilea:Hau da bobina mugitzen duena. Bultzatzen duzun heldulekua, bobina elektrikoa edo fluidoaren presioa izan daiteke.
Nola kontrolatzen duen fluxua
Eragingailuak bobina mugitzen duenean, balbula gorputzaren barruan zulo eta kanal desberdinak lerrokatzen ditu. Honek fluidoak igarotzeko bide berriak sortzen ditu. Bide desberdinak sortzeko puzzlearen piezak berrantolatzea bezalakoa da.
Norabide-kontroleko balbula motak
Nola mugitzen dira (barne diseinua)
Bobina balbulak
Hauek atzera eta aurrera irristatzen den pieza zilindriko bat (bobina) erabiltzen dute. Puzzle irristakorra bezalakoak dira, non pieza bat mugitzeak bide batzuk ireki eta beste batzuk ixten dituen. Polifazetikoak dira, baina isurketa txiki bat ahalbidetzen dute.
Poppet Balbulak
Hauek eserlekutik altxatzen den bola, kono edo disko bat erabiltzen dute, fluxua ahalbidetzeko edo behera sakatzen dute hura geldiarazteko. Pentsa ezazu botila bateko kortxo bat: kentzen duzunean, likidoa ateratzen da. Balbula hauek oso estu ixten dute ia isuririk gabe.
Balbula birakariak
Irristatu beharrean, hauek biratzen dira pasabide desberdinak lerrokatzeko. Sarrailean giltza bat ate desberdinak irekitzeko giltza piztea bezalakoak dira.
Nola funtzionatzen duten arabera
Eskuzko balbulak
Hauek eskuz maneiatzen dituzu palanka, botoia edo pedala erabiliz. Sinpleak eta fidagarriak dira, eskuzko autoen transmisioa bezalakoak.
Balbula Solenoideak
Hauek elektrikoki funtzionatzen dute. Seinale elektriko bat bidaltzen duzunean, bobina magnetiko batek mugitzen du balbula. Zure balbularako urrutiko agintea izatea bezalakoa da.
Pilotatutako Balbulak
Hauek fluidoaren presioa erabiltzen dute balbula mugitzeko. Balbula handi bat mugitzeko indar handia behar duzunean erabilgarriak dira, auto batean servodirekzioa erabiltzean adibidez.
Postu eta Portu kopuruaren arabera
Izen-sistemak hasieran nahasia dirudi, baina benetan erraza da:
- 2/2 balbula:2 ataka, 2 posizio (pizte/itzalgailu bat bezala)
- 3/2 balbula:3 ataka, 2 posizio (efektu bakarreko zilindroetarako ohikoa)
- 4/2 balbula:4 ataka, 2 posizio (efektu bikoitzeko zilindroetarako estandarra)
- 4/3 balbula:4 ataka, 3 posizio (erdiko posizio neutroa barne)
Erdiko posizioak (3 posizioko balbuletarako)
- Zentro irekia:Portu guztiak elkarrekin konektatzen dira, etxe bateko ate guztiak irekitzea bezala
- Zentro itxia:Portu guztiak blokeatuta daude, ate guztiak ixtea bezala
- Tandem Zentroa:Presioa deposituarekin konektatzen da, baina eragingailuaren atakak blokeatuta daude
- Float Center:Eragingailuaren atakak deposituarekin konektatzen dira, baina presioa blokeatuta dago
Balbula egokia aukeratzea: funtsezko zehaztapenak
Emariaren balorazioa (Cv)
Horrek balbulak zenbat fluido eraman dezakeen adierazten du. Minutuko litro (GPM) 1 PSI presio jaitsieran neurtzen da. Pentsa ezazu lorategiko mahuka baten diametroa bezala; kopuru handiagoek fluxu ahalmen handiagoa dakar.
Presioaren balorazioa
Hau da balbulak segurtasunez maneiatu dezakeen gehieneko presioa. Normalean PN gisa markatzen da (PN350 bezala 350 baretarako) edo PSI-n. Ez gainditu muga hori, bestela balbulak huts egin dezake.
Erantzun Denbora
Balbul solenoideetarako, hau da posizioak zein azkar alda ditzaketen, normalean milisegundotan neurtuta. Erantzun denbora azkarragoak hobeak dira mugimendu azkarrak behar dituzten aplikazioetarako.
Leakage Klasea
Honek balbulak zigilatzen duen ondo baloratzen du:
- IV klasea:Isurketa batzuk (emaria nominalaren % 0,01)
- V. klasea:Isuri txikia
- VI Klasea:Burbuila estua (ia ez da isuririk)
Sinpletik adimentsura: Kontrol motak
Piztu/Itzali balbulak (DCV estandarrak)
Hauek dira hitz egin ditugun oinarrizko "bang-bang" balbulak. Erabat irekita edo guztiz itxita daude. Ezin hobeak dira lan errazetarako, hala nola pieza bat estutu edo zilindro bat guztiz zabaltzeko.
Balbula Proportzionalak
Hauek fluido-fluxurako etengailu dimmer bezalakoak dira. Piztu/desaktibatu beharrean, partzialki ireki daitezke emaria kontrolatzeko. Horrek abiadura kontrol leuna eta aldakorra ematen dizu. Oso egokiak dira mugimendu leunak nahi dituzun garabiaren funtzionamendua bezalako aplikazioetarako.
Servobalbulak
Hauek dira balbulen munduko doitasun-tresnak. Kontrol oso zehatza eskaintzen dute eta feedbackari erantzun diezaiokete posizio edo fluxu zehatzak mantentzeko. Goi-mailako aplikazioetan erabiltzen dira hegaldi-simulagailuetan eta CNC makinetan.
Mundu errealeko aplikazioak
Eraikuntzako Ekipamendua
- Hondeamakina:Erabili 4/3 balbula anitz boma, besoa, ontzia eta biraketa kontrolatzeko. Pilotu bidezko balbula proportzionalak kontrol leuna ematen diote operadoreari.
- Buldozerak:Erabili DCVak pala angelua eta altuera kontrolatzeko, baita pista gidatzeko sistemak ere.
Fabrikazioa
- CNC Makinak:Erabili DCV solenoideak erremintak lotzeko eta balbula proportzionalak kokapen zehatza lortzeko.
- Muntaketa lerroak:DCV pneumatikoek grippers, jasogailuak eta sailkatzeko mekanismoak funtzionatzen dituzte.
Nekazaritza
- Traktoreak:Bobina anitzeko balbula blokeek goldeak eta segagailuak bezalako tresnak kontrolatzen dituzte.
- Biltzaileak:DCV-ek goiburuko altuera eta garbiketa haizagailuaren abiadura kontrolatzen dituzte.
Aeroespaziala
- Hegazkinaren lurreratzeko trena:Servobalbulek luzapenerako eta atzera egiteko kontrol zehatza eta fidagarria eskaintzen dute.
- Hegaldi kontrolak:Errendimendu handiko serbo balbulek fly-by-wire sistemak ahalbidetzen dituzte.
Merkatuaren ikuspegi orokorra: nork egiten du zer
Norabidezko kontrol balbulen merkatu globalak 8-10 milioi dolar inguru balio du eta urtean % 5-11 hazten da. Jokalari nagusiak hauek dira:
- Bosch Rexroth:Balbula hidrauliko sendoengatik eta Industria 4.0 integrazioagatik ezaguna
- Parker Hannifin:Aplikazio hidrauliko zein pneumatikoetarako gama zabalak eskaintzen ditu
- Eaton/Danfoss:Hidraulika mugikorrean indartsua balbula adimendunen teknologiekin
- SMC:Balbula pneumatikoen fabrikatzaile liderra emari handiko diseinu trinkoekin
- Ospakizuna:Irtenbide pneumatiko berritzaileak, balbula uharteak eta plataforma digitalak barne
- Moog:Doitasun handiko serbo balbulak aplikazio zorrotzetarako
Etorkizuna: balbula adimendunak eta 4.0 industria
Ezaugarri adimendunak
Balbula modernoak gero eta adimentsuagoak dira kontrolatzen duten sentsore integratuekin:
- Tenperatura
- Ziklo kopurua
- Posizioen iritzia
- Emaria-tasak
- Kutsadura-mailak
Integrazio digitala
Balbula berriak honelako protokoloak erabiliz komunika daitezke:
- IO-Link
- EtherNet/IP
- Profibus
- Modbus
Horri esker, diagnostiko datuak kontrol-sistemetara bidal ditzakete, mantentze-lan prediktiboa ahalbidetuz.
Mantentze iragarlea
Balbulek huts egin arte itxaron beharrean, sistema adimendunek denbora errealeko datuetan oinarrituta mantentze-lanak noiz behar diren aurreikus dezakete. Horrek ustekabeko geldialdi-denbora murrizten du eta dirua aurrezten du.
Ohiko arazoak konpontzea
Balbulak ez du eragingo
Kausa posibleak:Seinale elektrikorik ez, bobina errea, presio pilotu baxua
Irtenbideak:Egiaztatu tentsioa, probatu eskuz gainditzea, egiaztatu pilota aire/olio hornidura
Mugimendu geldoa edo apur bat
Kausa posibleak:Barne isurketa, likido kutsatua, balbularen tamaina okerra
Irtenbideak:Probatu ihesak, aldatu fluidoa eta iragazkiak, egiaztatu balbularen tamaina
Eragingailuen desbideratzeak
Kausa posibleak:Erdiko posizio okerra, bobina gastatua, kanpoko isuria
Irtenbideak:Egiaztatu balbularen konfigurazioa, barruko higadura probatu, konexioak ikuskatu
Kanpoko ihesa
Kausa posibleak:Zigiluak gastatuak, torloju solteak, gorputz pitzatua
Irtenbideak:Ordeztu zigiluak, egiaztatu torlojuaren parea, ikuskatu kalteak dauden
Zarata edo gainberotzea
Kausa posibleak:Kavitazioa, balbula txikiegia, presioa altuegia
Irtenbideak:Egiaztatu fluido-maila, egiaztatu balbularen tamaina, doitu erliebe-balbularen ezarpena
Mantentze-jardunbide egokiak
Ohiko Ikuskapenak
- Egiaztatu kanpoko ihesak
- Bilatu korrosioa edo kalteak
- Egiaztatu konexio guztiak estu daudela
- Proba eskuz gainidaztea
Fluidoen Mantentzea
- Hartu likidoa aldizka kutsatzeko
- Aldatu iragazkiak ordutegian
- Mantendu sistemaren tenperatura 140 °F (60 °C) azpitik
- Mantendu fluido-maila egokiak
Prebentzio Ekintzak
- Ziklokatu balbulak aldian-aldian itsatsita saihesteko
- Mantendu ordezko piezen inbentarioa
- Trebatu operadoreak erabilera egokian
- Dokumentuen mantentze-historia
Aukera egokia egitea
Norabide-kontrol-balbula bat hautatzerakoan, kontuan hartu faktore hauek:
Beharrezko funtzioa:Zenbat ataka eta posizio behar dituzu?
Presioa eta emaria:Zeintzuk dira zure sistemaren eskakizunak?
Fluido mota:Olio hidraulikoa, airea, ura edo fluido berezituak?
Kontrol-metodoa:Eskuzko funtzionamendua, elektrikoa edo pilotua?
Ingurumena:Tenperatura, hautsa, eremu arriskutsuak?
Aurrekontua:Hasierako kostua vs epe luzerako fidagarritasuna
Ondorioa
Norabide-kontrol-balbulak makineria modernoaren heroi ezezagunak dira. Eraikuntza gunean dagoen hondeamakinetik muntaketa kate bateko robotera, balbula hauek mugimendu kontrolatua posible egiten dute. Teknologiak aurrera egin ahala, balbulak gero eta adimentsuagoak eta sistema digitalekin gehiago integratzen ari dira, baina haien oinarrizko lana berdina izaten jarraitzen du: fluidoaren fluxua kontrolatzea lan erabilgarria sortzeko.
Sistema berri bat diseinatzen ari zaren, lehendik dagoen bat konpontzen edo gauzak nola funtzionatzen duten ulertzen saiatzen ari zaren ala ez, norabide-kontrol-balbulak ulertzeak atea irekitzen du egunero inguratzen gaituzten fluido potentzia sistemak ulertzeko.
DCV-ekin arrakasta izateko gakoa balbula mota egokia zure aplikazio-beharretara egokitzea da, horiek behar bezala mantentzea eta eboluzionatzen ari diren teknologiekin eguneratuta egotea. Oinarri honekin, osagai kritiko hauei buruzko erabaki informatuak hartzeko ondo prestatuta egongo zara.
