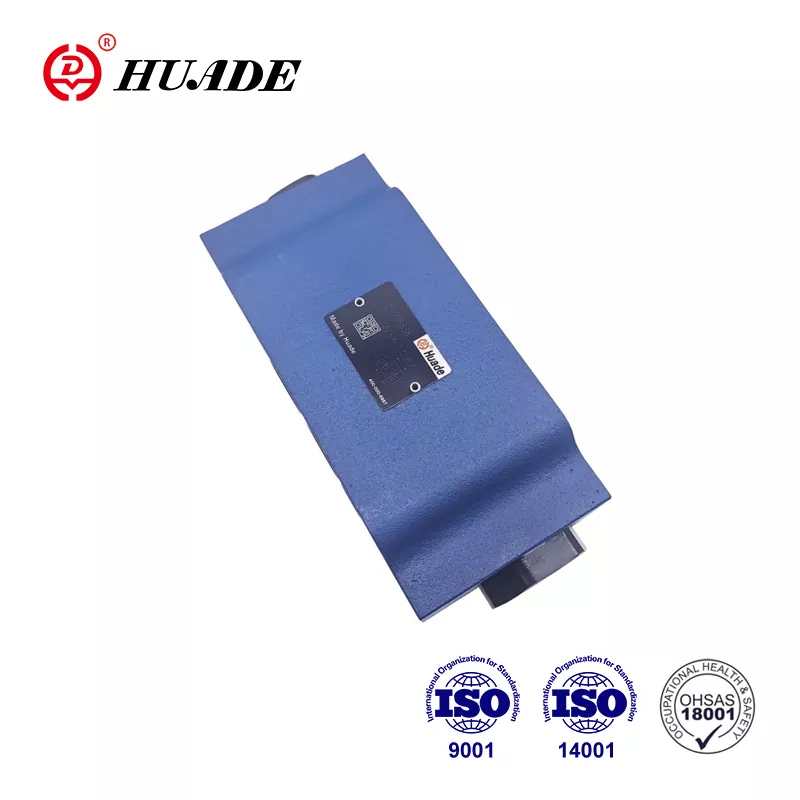

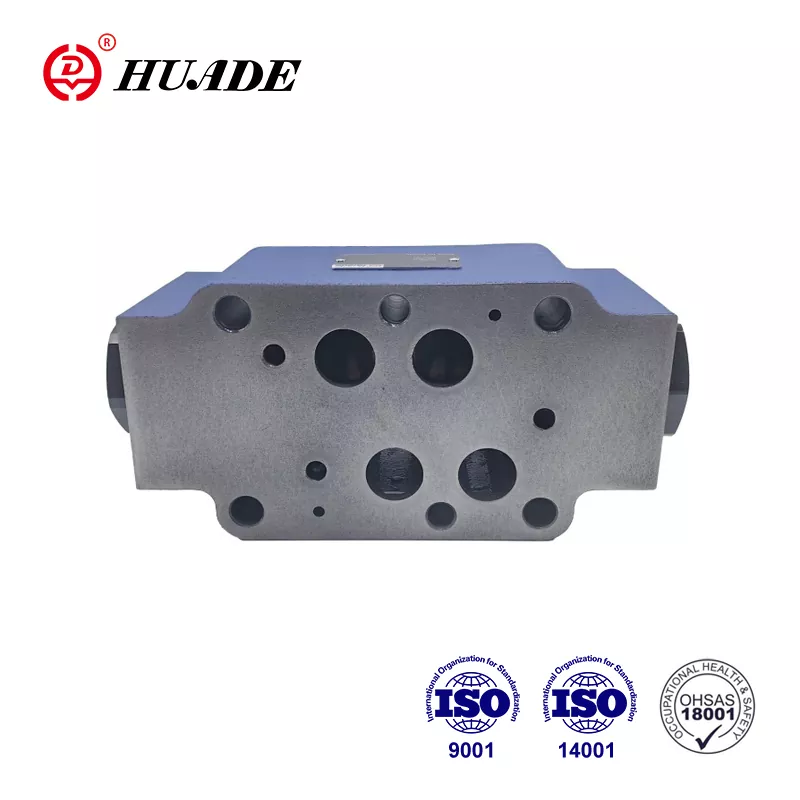

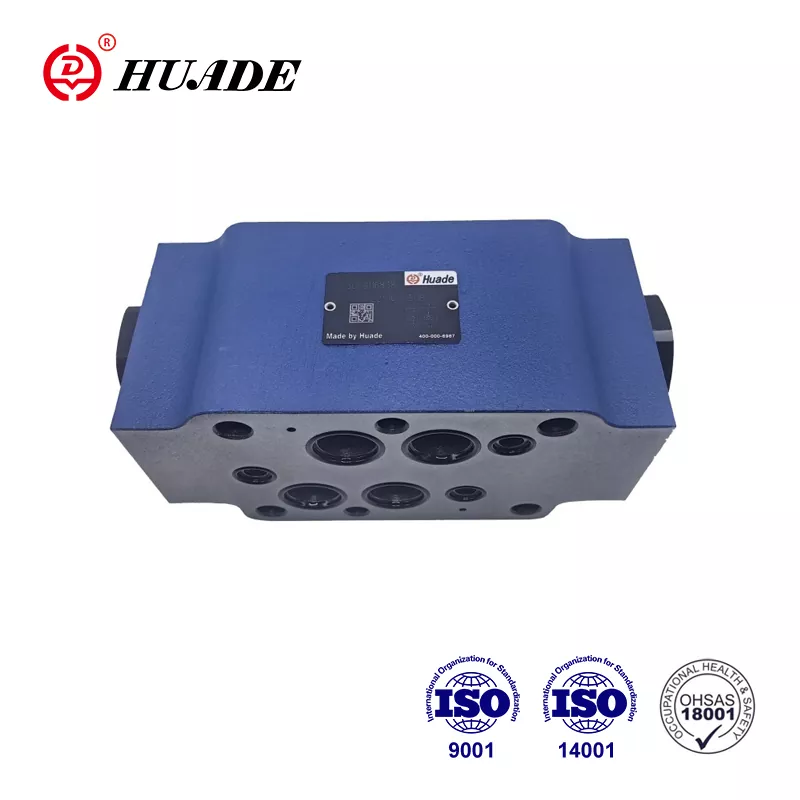

Check Balbula Ogitarteko plaka Z2S 22

Txinako transmisio hidraulikoaren eta kontrol teknologiaren fabrikatzaile nagusia denez, Huadek epe luzerako bi lankidetza esperientzia ditu Rexrothekin. Huade® kontrol-balbulak Z2S 22 lehiakorrak dira kalitate oneko eta prezio baxuagoko produktu ezagunekin. Fabrikak ISO9001, ISO14001 eta OH SAS18001 gainditu ditu. Huade® kontrol-balbulak teknologian aurreratuagoak dira eta lerro honetako antzeko produktuak baino iraunkorragoak dira. Txinan ezaguna den marka nazionala da. Huade-ren balbula hidraulikoak oso erabiliak dira industria militarrean eta beste esparru batzuetan, errendimendu bikaina dela eta.

Check Valve Sandwich Platearen produktuaren parametroa Z2S 22

Z2S 22 produktuaren ezaugarria eta kontrol-balbularen ogitarteko plakaren aplikazioa

Ezaugarriak:

▶ Pilatze bertikaleko multzoetan erabiltzeko

▶ Zerbitzu-ataka bat edo bi ihesik gabe ixteko

▶ Portatzeko eredua Din 24 340 A formara, ISO4401 eta CETOP - RP 121H

Aplikazioa:

Z2S 22 kontrol-balbula pilaketa bertikaleko instalazioetarako erabiltzen da. Beharrezkoa den isuririk gabe funtzionatzen duten olio-portu bat edo bi zigilatu ditzake.

Z2S 22 Check Balbula Sandwich Platearen funtzioak, atala, ikurrak

Z2S 22 pilotu hidraulikoen kontrol-balbulak serie berriak dira sandwich-plaken diseinuarekin. Zerbitzu-portu bat edo bi ihesik gabe ixteko erabiltzen dira, baita denbora luzez ere. Fluxu askea A1etik A2ra edo B1etik B2ra gertatzen da. A1 B1 emaria kontrako noranzkoa blokeatuta dago. Fluidoa A1-tik A2-ra pasatzen denean, bobina presioa egiten da eta eskuinera bultzatzen da, eta, horrela, bola-lepo-balbula irekitzen da eta, ondoren, txorrota irekitzen du. Balbularen itxiera zuzena bermatzeko, norabide-balbularen A2 B2 zerbitzu-atalak deposituari posizio neutroan konektatu behar dira.

Z2S-ren ikurra

Z2S-ren zirkuitu-adibide tipikoa
