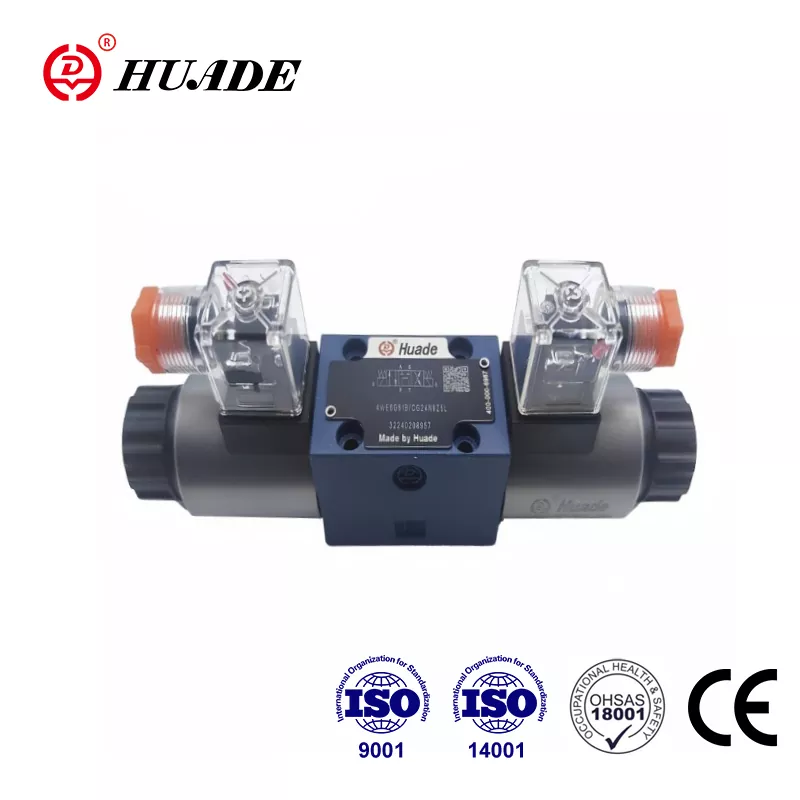

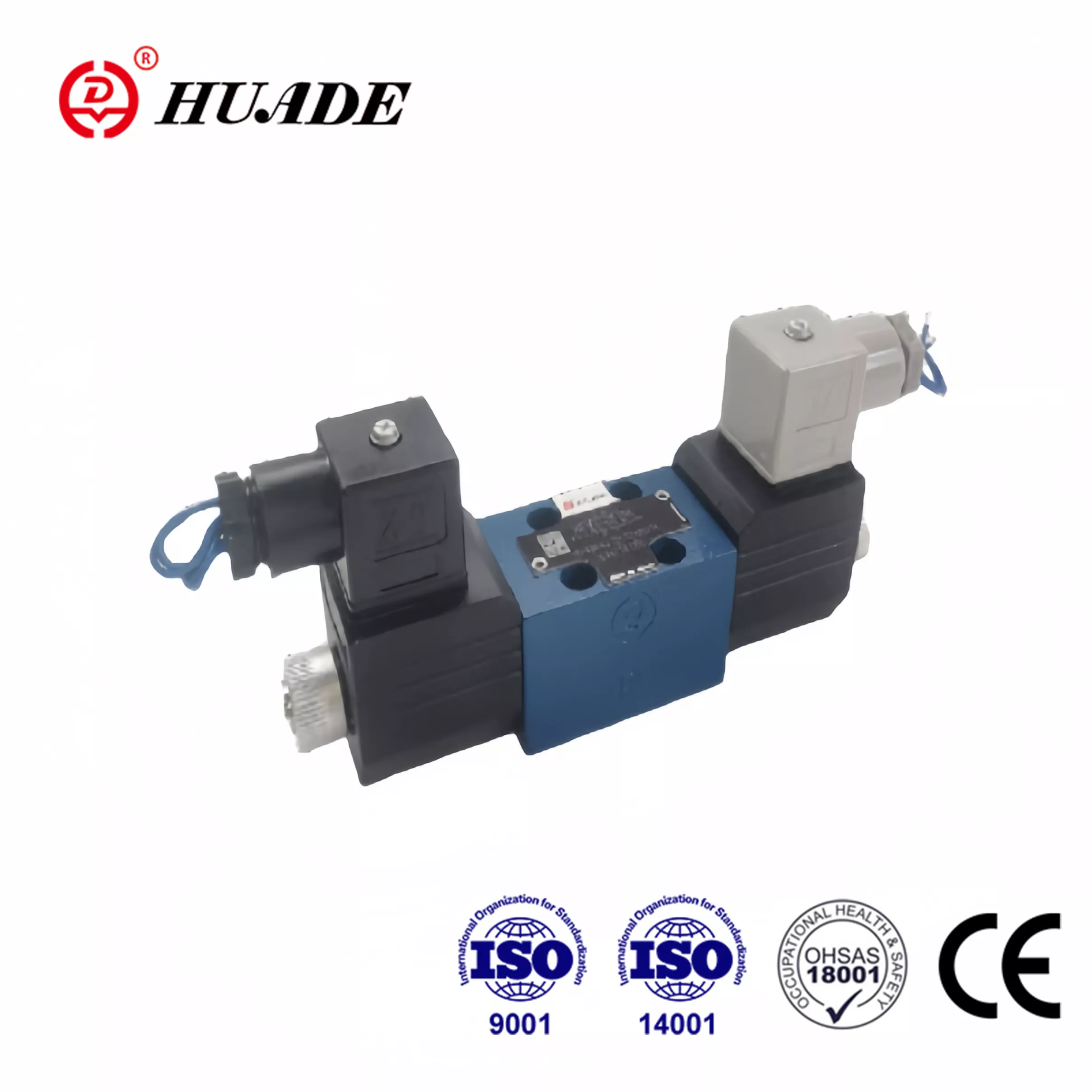

Jendeak "norabidezko kontrol balbula WE 4 Rexroth-erako" bilatzen duenean, normalean industria-makineriako osagai hidrauliko ohikoenetako bat bilatzen ari da. Izena apur bat nahasia izan daiteke ordea. Jende gehienek "WE 4"-rekin esan nahi dutena Rexroth WE 6 serieko balbula da 4 bideko funtzioarekin. "4"-k balbulako lau ataka nagusiei egiten die erreferentzia, eta "6"-k, berriz, tamaina-izendapena adierazten dizu, NG6 edo CETOP 3 muntaketa-ereduarekin bat datorren industria estandarrarekin.
Bereizketa honek garrantzia du piezak eskatuz edo sistema bat diseinatzen ari bazara, zerekin lan egiten ari zaren jakin behar duzulako. Kategoria honetako Rexroth norabide-kontroleko balbula sistema hidraulikoetan lan-zaldi bat izan da hamarkadetan, eta arrazoi onak daude gaur egun ezaguna izaten jarraitzeko.
Zerk egiten du Rexroth WE 6 Balbula berezia
Rexroth WE 6 norabide-kontrol balbula balbula hidraulikoen eremu jendetsuan nabarmentzen da errendimendu serioa pakete trinko batean biltzen duelako. Balbula honek 350 bar-eko presioak jasan ditzake, hau da, 5.076 psi ingurukoa, eta 80 litroko emari-tasa minutuko DC solenoidearen bertsioa erabiltzen ari zarenean. AC solenoide baterako, minutuko 60 litrora jaisten da, baina hori oraindik asko da aplikazio industrial gehienetarako.
Balbulak zuzeneko ekintza heze-pin solenoidearen diseinua erabiltzen du. Teknikoegia bihurtu gabe, horrek esan nahi du bobina elektromagnetikoa olio hidraulikoan kokatzen dela, eta horrek hozten laguntzen du eta isilago egiten du. Olioak zati mugikorrak ere lubrifikatzen ditu, eta horrek balbularen bizitza luzatzen du. Hau diseinu merkeago batzuen desberdina da, non solenoidea olioaren kanpoaldean dagoen eta beroago ibiltzen den.
Norabidezko kontrol balbula hau benetan bereizten duena nazioarteko estandarrak nola betetzen dituen da. Muntatze ereduak ISO 4401-03-02-0-05 jarraitzen du, hau da, NFPA D03 estatubatuar estandarraren berdina. Normalizazio honek esan nahi du Rexroth balbula bat beste marka bateko NG6 balbula batekin alda dezakezula zure muntaketa-plaka edo iturgintza aldatu gabe. Hori gauza handia da ekipo zaharragoak mantentzen edo piezak azkar eskuratzen saiatzen zarenean.
4 bideen funtzioa ulertzea
4 norabideko kontrol-balbula bati buruz hitz egiten dugunean, balbulak fluxu hidraulikoa nola kontrolatzen duen deskribatzen ari gara. Balbulak lau ataka nagusi ditu, normalean P, T, A eta B etiketatuak. P portua zure ponparekin konektatzen da eta presiozko fluido hidraulikoa ekartzen du. T portua zure deposituarekin konektatzen da eta fluidoa itzultzen da. A eta B atakak zure zilindro hidrauliko edo motorra konektatzen dira.
Rexroth WE 6 balbula 4/3 balbula gisa konfigura daiteke, hau da, lau ataka eta hiru posizio esan nahi du, edo lau ataka eta bi posizio dituen 4/2 balbula gisa. Hiru posizioko bertsioa ohikoagoa da erdiko posizio neutroa ematen dizulako, non balbula itzultzen den seinale elektrikoa itzaltzean.
Zentroko posizio ezberdinek gauza desberdinak egiten dituzte. Zentro itxi batek, Rexroth-ek "C" bobina deitzen duena, erdiko posizioan dauden ataka guztiak blokeatzen ditu baina A eta B deposituarekin lotzen ditu. Hau erabilgarria da karga bat lekuan eutsi behar duzunean. Zentro ireki batek, Rexroth-en sisteman "G" edo "T" gisa markatuta, ponpa zuzenean konektatzen du deposituarekin posizio neutroan, A eta B blokeatzen dituen bitartean. Hau da desplazamendu finkoko engranaje-ponpa batekin erabiliko zenukeena, ponpari ezer mugitzen ez denean deskargatzen uzten baitu.
"E" spool konfigurazioa ere ezaguna da. Ponpa blokeatzen du baina A, B eta T elkarrekin lotzen ditu erdialdean. Eta eusteko indar maximoa behar baduzu, "H" bobinak lau atakak erabat blokeatzen ditu posizio neutroan. Hau da makinistek lan-euskarrietarako erabiltzen dutena, ia ez baitago isuririk besarkada ezarri ondoren.
Nola alderatzen da Rexroth Balbula lehiaketarekin
NG6 norabide-kontroleko balbulen merkatua lehiakorra da, Parker Hannifin eta Eaton Vickersek antzeko produktuak eskaintzen dituzte. Hiru marka nagusiek fisikoki trukatzen diren balbulak egiten dituzte, CETOP 3 estandar bera jarraitzen dutelako. Horrek zure erosketa-erabakia errendimenduaren xehetasunak, prezioak eta balbula zenbaterainoko azkartasunera iristen ditu.
Rexroth WE 6 eta Vickers DG4V-3 biak gehienez 80 litro minutuko eta 350 bar portu nagusietan. Parker-en D3W serieak fluxu-ahalmen handiagoa aldarrikatzen du, minutuko 150 litro gehienez D03 aztarna berean. Horrek axola dezake mugak gainditzen badituzu, baina aplikazio gehienetarako, Rexroth balbulak ahalmen handia eskaintzen du.
Desberdintasunak agertzen diren eremu bat tankearen atakaren presioaren balorazioan dago. Rexroth balbulak normalean 160 bar atzerako presioa ahalbidetzen du T atakan zenbait bobina motarentzat. Parker-en D3W 210 bar-era igotzen da, eta Vickers DG4V-3 errendimendu handiko bertsioak 207 bar kudeatzen ditu. Itzultzeko lerro luzeak badituzu edo atzeko presioa kudeatu behar baduzu, horrek zure aukeran eragina izan dezake.
Prezioari dagokionez, Rexroth norabideko kontrol-balbulak 255 £ ingurukoa izaten du oinarrizko unitate baterako, nahiz eta prezioak konfigurazioaren eta erosten duzun tokiaren arabera aldatzen diren. Balbula hauek banatzaile industrialen bidez aurki ditzakezu, eBay-n erabilitako edo soberan dauden unitateetarako eta RS Online bezalako hornitzaile nagusien bidez.
Zergatik Garbitasun Fluidoak Uste baino Garrantzi handiagoa
Hona hemen Rexroth WE 6 balbulari buruz jende asko ezustean harrapatzen duen zerbait. Nahiz eta gogorra izan eta 350 bar-eko presioa jasa dezakeen arren, harrigarriro sentikorra da olio hidrauliko zikinarekiko. Bobina eta zuloaren arteko doitasun-egokitzea da balbula presio altuan zigilatzea ahalbidetzen duena, baina tarte estu horrek, normalean 3 eta 13 mikra artekoa, partikulek gauzak trabatu ditzaketela esan nahi du.
Kutsatzaileak hutsune txiki horretan sartzen direnean, industriak spool stiction edo silt lock deitzen duena sortzen dute. Bobina itsatsita geratzen da eta ez da mugituko solenoidea energia piztuta dagoenean ere. AC solenoideak exekutatzen ari bazara, bobina erre dezake, bobina mugitzen denean korronte eusteko moduan gelditzen delako.
Rexroth-ek zehazten du zure sistema hidraulikoak ISO 4406 garbitasun-klasea 20/18/15 mantendu behar duela. Hori ez da iradokizun bat bakarrik. Iragazte ona eta kutsadura zure sistematik kanpo mantentzea da ziurrenik egin dezakezun gauzarik garrantzitsuena zure norabide-kontrol-balbulak modu fidagarrian funtzionatzeko. Balbula garestiena erostea edo zure kontrol elektrikoak gehiegizko ingeniaritza egitea baino garrantzitsuagoa da.
Mantentze-lan egoki batek presio-diferentzian oinarritutako iragazki-elementuak egiaztatzea, olioa hoz mantentzea eta sisteman ura ez dela sartzen ziurtatzea dakar. Esaera hidrauliko zaharrak olioa "garbi, freskatu eta lehorra" mantentzea da, eta hori da benetan balbularen bizitza luzerako gakoa.
Konexio elektrikoak eta babesa
Rexroth WE 6 balbula tentsio-aukera ezberdinekin dator. 24 VDC lor dezakezu, ohikoa dena ekipo mugikorretan eta industria-makina berrienetan. 230 VAC ere badago industria-sistema zaharretarako eta 110 VDC aplikazio espezializatu batzuetarako. AC eta DC solenoideak trukagarriak dira balbula gorputz berean, eta horrek malgutasuna ematen dizu sistema bat berritzen ari bazara.
Elektrobalbula elektrikoa itzaltzen duzunean, tentsio-punta bat sortzen du. Hau fisika besterik ez da, baina zure kontrol-elektronikoarekin arazoak sor ditzake ondo kudeatzen ez baduzu. Zure panel elektrikoan kanpoko tentsio-babesa behar duzu, edo balbula eska dezakezu interferentziak ezabatzeko integratuta dituen konektore batekin.
Balbulak eskuz gainditzeko aukerak ere eskaintzen ditu. Eskuzko baliogabetze estandarrak teknikariari bobina mugitzeko aukera ematen dio botoi bat sakatuz itzalita dagoenean. Hau ezinbestekoa da arazoak konpontzeko edo martxan jartzeko garaian. Perretxiko botoiaren aukera ere badago, balbula eskuzko posizioan blokeatzen duen atxikipen batekin, atzera atera arte.
Noiz erabili balbula hau eta noiz begiratu beste nonbait
Rexroth WE 6 norabideko kontrol balbula pizteko eta itzaltzeko kontrol sinplean nabarmentzen da. Luzatzeko edo atzera egiteko zilindro hidrauliko bat behar baduzu, edo pizteko eta atzera egiteko motor bat behar baduzu, balbula honek modu fidagarrian eta ekonomikoan egiten du lana. Ekipamendu estandarra da eraikuntzako makineria, nekazaritza ekipamendua, makina-erreminta eta industria hidraulika orokorrean.
Balbula honek egiten ez duena kontrol proportzionala da. Ezin duzu emari-abiadura aldatu edo eragingailuaren abiadura leunki kontrolatu norabide kontrol-balbula sinple batekin. Hori behar baduzu, Rexroth-en 4WRA edo 4WREE balbula proportzionalak bilatzen ari zara. Balbula horiek solenoide proportzionalak, feedback elektronikoa eta posizio-sentsoreak dituzte, bobinaren posizioa etengabe kontrolatzeko aukera ematen dutenak seinale analogiko batean oinarrituta.
Kostuaren aldea nabarmena da. Norabidezko balbula proportzionalak 2.000 $ baino gehiago korri ditzake, eta oinarrizko WE 6 norabideko kontrol balbula horren zati bat kostatzen da. Posizio diskretuak soilik behar dituzten aplikazioetarako, kontrol proportzionalean diru gehigarria gastatzeak ez du zentzurik. Balbula sinpleagoa fidagarriagoa da, errazagoa da mantentzea eta behar duzuna egiten du.
Leku arriskutsuetarako, Rexroth-ek WE 6 balbularen leherketa-froga bertsioak eskaintzen ditu Ex ib IIC T6 kalifikazioekin. Hauek dira atmosfera lehergarriak izateko arriskua duten landare kimikoetan edo petrolio-findegietan erabiliko dituzunak. Balbulen eraikuntza berdina da, baina osagai elektrikoek berezko segurtasun-arauak betetzen dituzte.
Instalazioa eta Sistemaren Diseinua
Rexroth norabide-kontrol-balbula behar bezala instalatzeak diferentzia handia eragiten du nola funtzionatzen duen. Balbula zure manifold edo bloke hidraulikora lotzen den azpiplaka batean muntatzen da. Azpiplakak zure iturgintzarekin konektatzen diren pasabideak ditu. Ziurtatu balbularen atakaren ereduarekin bat datorren CETOP 3 azpiplaka bat erabiltzen ari zarela.
Balbula edozein orientaziotan munta dezakezu, baina beroa xahutzeari buruz pentsatu behar duzu. Azpiplakak gutxienez 36,2 W/mK-ko eroankortasun termikoa izan behar du, eta hainbat balbula muntatzen badituzu kolektore berean, mantendu gutxienez 55 mm erdiguneen artean. Solenoide bobinak 90 gradu biratu ditzakete, eta horrek espazio estuetan lan egiten ari zarenean edo konexio elektrikoak modu jakin batean orientatu behar dituzunean laguntzen du.
Kontu egin beharreko gauza bat fluxu-mugak dira. Nahiz eta balbula minutuko 80 litrorako balio duen, zure sistemaren baldintzek emariak handiagoak bultza ditzakete iragankor edo aldaketetan, kartutxoen akatsa instalatu behar duzu presio-lerroan. Hori gabe, biribilaren oszilazioa edo portaera irregularra arriskua duzu balbularen edukiera mugatik gertu lanean ari zarenean.
Deposituaren atakaren presioaren muga diseinuaren beste kontu bat da. "A" edo "B" markatutako bobina motetarako, deposituaren ataka 160 bar baino gehiago bultza dezaketen presioa egiten ari bazara, ataka hori drainatze-lerro gisa tratatu behar duzu itzulera-lerro gisa baino. Edo bideratu bereizita atzeko presio minimoa duen depositu batera, edo aukeratu balbula ezberdin bat deposituaren ataka altuagoa duen.
Ohiko arazoak konpontzea
Rexroth norabide-kontroleko balbula duen sistema hidrauliko batek ondo funtzionatzen ez duenean, badago zer dagoen jakiteko modu logiko bat. Hasi eskuz gainidazteko. Bobina eskuz mugitu eta eragingailuak funtzionatzen badu, zure arazoa elektrikoa da. Egiaztatu zure elikadura-hornidura, kable-konexioak eta kontrol-seinaleak. Eskuz gainditzeak ez badu bobina mugitzen, arazo mekaniko bat duzu.
Arazo mekanikoak normalean kutsadura edo kalteak dira. Balbula olio zikinean ibili bada, baliteke bobina itsatsita egotea. Batzuetan askatu dezakezu eskuz gainditzea txirrinduz balbula gorputzean arin kolpatzen duzun bitartean, baina kutsadura larria bada, balbula desmuntatu eta garbitu edo ordeztu behar duzu.
Akats elektrikoak sarritan erretako solenoide bobina gisa agertzen dira. Bobina terminaletan zehar erresistentzia infinitua neurtzen baduzu, bobina irekita dago eta ordeztu behar du. Erresistentzia baxuak laburra adieraz dezake. DC bobinak normalean 10 eta 50 ohmio artean irakurtzen ditu tentsio-kalifikazioaren arabera. AC bobinak baxuago irakurtzen ditu, askotan 3 eta 8 ohmio ingurukoak.
Ihesak ohiko beste arazo bat da balbula zaharrekin. Kanpoan olioa isurtzea eragozten duten zigiluak eta bobinatik barruko ihesak saihesten dituen zigiluak denboran zehar higatzen dira. Kanpoko ihesak nabariak dira, baina barneko ihesak noraezean dauden eragingailu gisa edo euste-indarraren galera gisa agertzen dira. Zigiluaren kita ordezkatzeak hau konpontzen du normalean, eta Rexroth-ek berreraikitze-argibide zehatzak eskaintzen ditu bere mantentze-dokumentazioan.
Kontrol hidraulikoaren irudi handiagoa
Rexroth WE 6 norabide-kontrol-balbulak industria-erabilera hamarkadetan frogatu den teknologia heldua adierazten du. Ez da distiratsua edo goi-teknologiako estandar modernoen arabera, baina kontrol hidrauliko fidagarria lortzeko nahi duzuna da. Balbulak lan bat ondo egiten du, kalitate estandar batekin eraikita dago eta lan egitea errazten duten industria-konbentzioak jarraitzen ditu.
Minutuko 80 litro baino gehiago behar dituzten sistemetarako, Rexroth-ek WEH seriea eskaintzen du pilotu-balbula. Hauek WE 6 motako balbula txiki bat erabiltzen dute etapa pilotu gisa, bobina nagusi askoz handiagoa kontrolatzeko. WEH serieak NG32 tamainara igotzen du eta minutuko 1.000 litro baino gehiago kudea ditzake. Balbula handi hauek ere WE 6 diseinuan oinarritzen diren etapa pilotu gisa balbula arkitektura hau kontrol hidraulikorako zein funtsezkoa den erakusten du.
Sistema berri baterako norabide-kontrol-balbula bat zehazten ari zarenean edo lehendik dagoen ekipoetan bat ordezkatzen ari zarenean, Rexroth WE 6 serieak gogoeta serioa merezi du. Presio handiko ahalmena, emari maila ona eta fidagarritasun frogatua eskaintzen ditu zure sistema hidraulikoa behar bezala mantentzen duzunean. Muntatze estandarizatuak esan nahi du ez zaudela hornitzaile batean blokeatuta, baina Rexroth-en ingeniaritza-kalitateak eta laguntzak osagai kritiko honetarako aukera ona bihurtzen dute.
"WE 4" benetan zer esan nahi duen ulertzeak, errendimendu-mugak ezagutzeak eta fluidoen garbitasunak horrenbesteko garrantzia duen balbula horiei etekinik handiena ateratzen lagunduko dizu. Ekipo mugikorren flota mantentzen, makina industrial berri bat diseinatzen edo ondo funtzionatzen ez duen sistema hidrauliko bat konpontzen ari zaren ala ez, Rexroth norabide-kontrol-balbulak kontrol hidraulikoaren beharretarako irtenbide praktiko eta eraginkorra izaten jarraitzen du.
