- 01Zer da Fluxua Kontrolatzeko Balbula?
- 02Emaria Kontrolatzeko Balbula motak
- 03Industria-arauak eta betetzea
- 04Behar izango dituzun tresnak
- 05Doikuntzarako urratsez urratseko gida
- 06Balbula mota espezifikoak doitzea
- 07Ohiko arazoak eta konponbideak
- 08Kavitazioa ulertzea
- 09Mantentze-lanak eta praktika onak

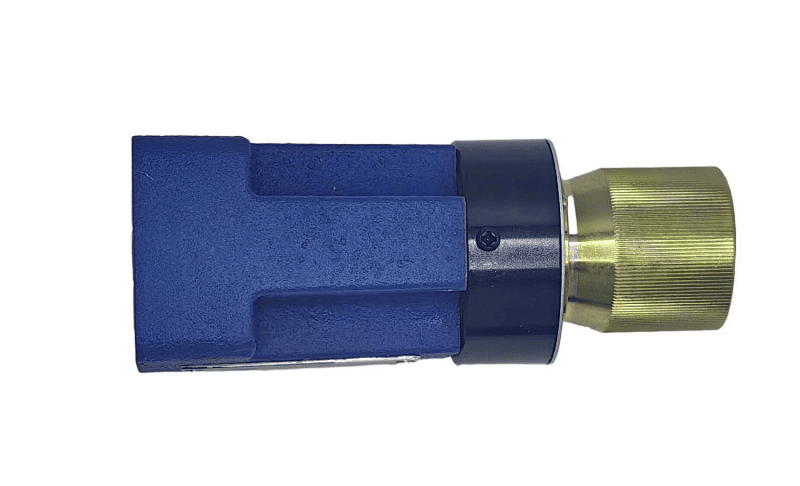

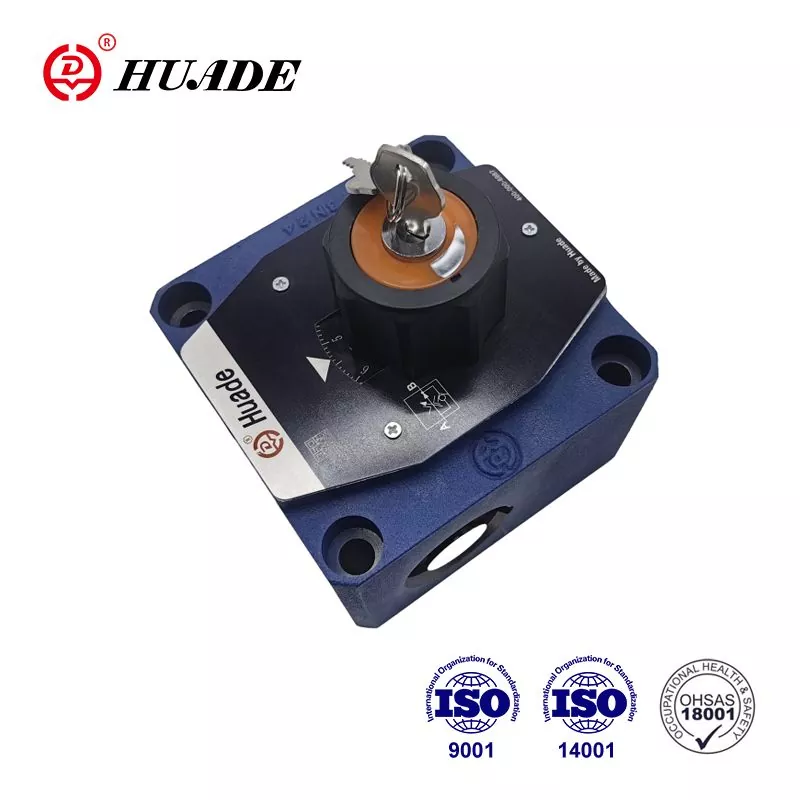

Zer da Fluxua Kontrolatzeko Balbula?
Emaria kontrolatzeko balbula hodi edo sistema batetik zenbat fluido (likidoa edo gasa) pasatzen den kontrolatzen duen gailua da. Pentsa ezazu zure sukaldeko txorrota bat bezala: bira dezakezu ur gehiago edo gutxiago isurtzeko. Baina fluxua kontrolatzeko balbulak askoz zehatzagoak dira eta industria-sistemetan, makinetan eta ekipoetan erabiltzen dira.
International Society of Automation (ISA) arabera, fluxua kontrolatzeko balbulak oinarrizko osagaiak dira industria-prozesuen kontrolean, eta sistemaren errendimendua mantentzeko fluido-emaria erregulatzen duten azken kontrol-elementuak dira.[1]
Zergatik dira axola fluxua kontrolatzeko balbulak
Balbula hauek funtsezkoak dira zeren eta:
- Kontrolatu zilindro hidraulikoen eta motorren abiadura
- Saihestu sistemaren kalteak presio gehiegigatik
- Aurreztu energia emaria optimizatuz
- Makineriaren funtzionamendu egokia ziurtatzea
- Lagundu errendimendu koherentea mantentzen
Emaria kontrolatzeko balbula bat behar bezala doitzen ez denean, baliteke honako hauek nabaritzea:
- Ekipoa azkarregi edo motelegi dabil
- Sistema hidraulikoetan mugimendu sakabanatuak edo zakarrak
- Energia xahutu eta kostu handiagoak
- Sistemaren osagaien lehen higadura

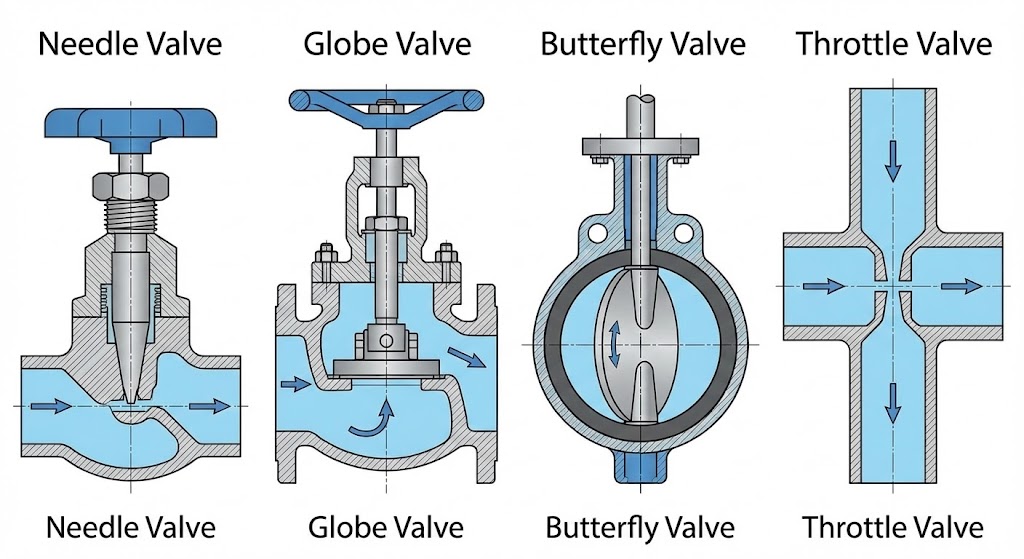

Emaria Kontrolatzeko Balbula motak
Doikuntzetan murgildu aurretik, ikus ditzagun topatuko dituzun mota nagusiak:
Orratz-balbulak
Hauek orratz zorrotz bat erabiltzen dute irekidura txiki batetik fluxua kontrolatzeko. Kontrol zehatzerako bikainak dira, baina presio jaitsiera handiagoa sortzen dute.
Onena: sistema txikietan, erregai-nahasteetan edo aplikazio delikatuetan fluxua doitzea.
Globo balbulak
Hauek gora eta behera mugitzen den disko bat dute fluxua kontrolatzeko. Bikainak dira throttling (pixkanaka-mailako fluxua kontrolatzeko), baina handiak izan daitezke.
Onena: ur-sistemak, lurrun-aplikazioak eta itzaltzeko gaitasun ona behar duzun egoeretarako.
Tximeleta-balbulak
Hauek disko birakaria erabiltzen dute fluxua kontrolatzeko. Funtzionatzeko azkarrak dira, baina doikuntza zehatzak ez dira hain zehatzak.
Onena: hodi-sistema handiak, itzaltze bizkorreko aplikazioak eta espazioa mugatua duten sistemak.
Aho-balbulak
Irekidura erregulagarri baten bidez fluxua mugatzen duten balbula sinpleak. Sistema pneumatikoetan (airea) ohikoa.
Onena: aire-sistemetan eta zirkuitu hidrauliko sinpleetan fluxuaren oinarrizko kontrola.
Presio-konpentsatutako balbulak eta ez-konpentsatuak
Hau zure balbula nola egokituko duzun bereizketa garrantzitsu bat da:
- Nola funtzionatzen duten:Emaria aldatzen da sistemaren presioa aldatzen denean
- Alde onak:Sinplea, fidagarria eta errentagarria
- Alde txarrak:Emaria presioaren gorabeheren arabera aldatzen da
- Onena:Presio egonkorra duten sistemak
- Nola funtzionatzen duten:Mantendu etengabeko fluxua presioa aldatu arren
- Alde onak:Errendimendu koherentea presio-aldaerak kontuan hartu gabe
- Alde txarrak:Konplexuagoa eta garestiagoa
- Onena:Karga edo presio desberdinak dituzten sistemak
Aldizkarian argitaratutako ikerketaMakinakpresio-konpentsatutako fluxua kontrolatzeko balbulek barne-konpentsatzaile-mekanismoak erabiltzen dituztela presio-aldaketetara automatikoki doitzeko, eta horrela, karga-baldintza dinamikoetan emari-tasa koherenteak mantenduz.[2]
Ez-Konpentsatu Balbula Doitzea
Emaria kontrolatzeko balbulak doitzean, ezinbestekoa da ezarritako industriako estandarrak betetzea. Balbulen diseinua eta probak arautzen dituzten estandar nagusien erakundeak hauek dira:[3][4]
-
ANSI/ISA Arauak:International Society of Automation-ek ISA-75 estandar seriea argitaratzen du, kontrol-balbulen diseinu, proba eta errendimendurako jarraibide integralak ematen dituztenak. Estandar nagusiak hauek dira:
- ANSI/ISA-75.01.01 (Emari-ahalmenaren tamaina-ekuazioak)
- ANSI/ISA-75.05.01 (Kontrol-balbularen terminologia)
- ANSI/ISA-75.11.01 (Berezko fluxuaren ezaugarriak eta zabalgarritasuna)
-
ISO Arauak:Normalizaziorako Nazioarteko Erakundeak mundu osoan aintzatetsitako estandarrak eskaintzen ditu, hala nola:
- ISO 5208 (Industrial balbulen presioaren probak)
- ISO 6263 (Konpentsatutako emaria kontrolatzeko balbulak muntatzeko gainazalak)
- ISO 6403 (Emaria eta presioa kontrolatzeko metodoak kontrolatzeko balbulak)
- API estandarrak:American Petroleum Institute-k petrolioaren eta gasaren aplikazioetarako bereziki garrantzitsuak diren estandarrak ezartzen ditu, API 598 barne balbulak ikuskatzeko eta probatzeko prozeduretarako.
Estandar hauek segurtasuna, fidagarritasuna eta elkarreragingarritasuna bermatzen dituzte balbula fabrikatzaile eta aplikazio ezberdinetan.
Behar izango dituzun tresnak
Balbularen doikuntzari ekin aurretik, bildu ezinbesteko tresna hauek:
| Tresna | Helburua |
|---|---|
| Emaria-neurgailua | Fluidoen benetako emaria neurtzen du |
| Presio-neurgailua | Sistemaren presioa kontrolatzen du |
| Giltza erregulagarria | Balbulen doikuntzak egiten ditu |
| Intxaurrak edo klipak | Zure ezarpenak babesten ditu |
| Segurtasun-ekipoak | Flux de retur: |
⚠️ Segurtasuna lehenik: neurri garrantzitsuak
Inoiz ez saltatu segurtasun urratsak! Presiozko sistemekin lan egitea arriskutsua izan daiteke. Hona hemen zer egin behar duzun:
Hasi aurretik:
- Itzali sistema eta askatu presio guztia
- Itxaron sistema hoztu arte beroa egon bada
- Erabili segurtasun-betaurrekoak eta eskularruak
- Izan lankide bat gertu larrialdi kasuetan
- Irakurri sistemaren eskuliburua segurtasun-argibide zehatzetarako
Blokeatzeko/etiketatzeko prozedurak:
- Blokeatu eta etiketatu energia iturriak ustekabean abiarazterik ez izateko
- Egiaztatu presio guztia askatzen dela
- Mantentze-lanei buruz beste langileei jakinaraztea

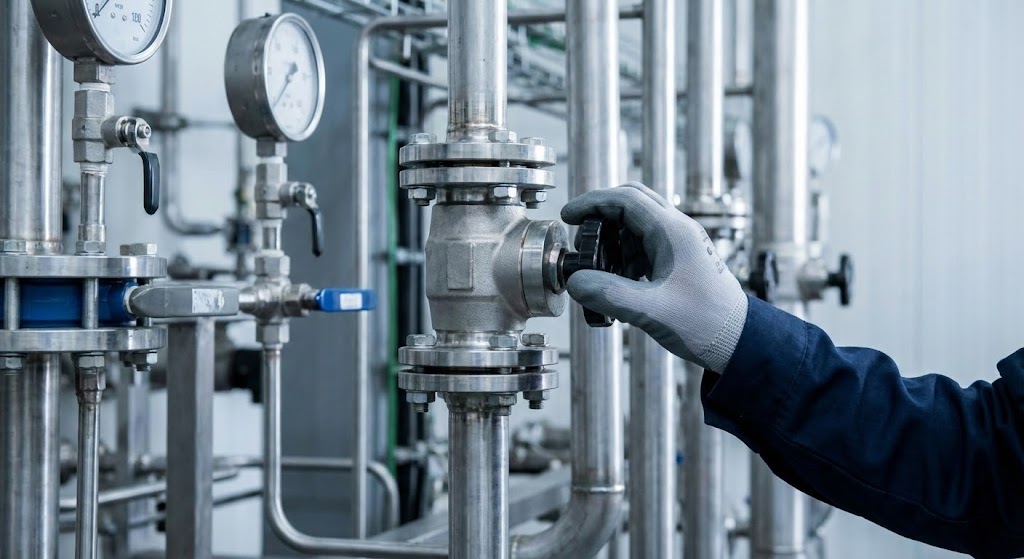

Emaria kontrolatzeko balbulak doitzeko urratsez urratseko gida
1. urratsa: Prestatu doikuntzarako
- Itzali sistema segurtasunez prozedura egokiak jarraituz
- Identifikatu zure xede-emaria sistemaren zehaztapenetatik
- Egiaztatu balbularen uneko posizioa eta kontuan izan lehendik dauden ezarpenak
- Instalatu zure fluxu-neurgailua eta presio-neurgailuak dagoeneko ez badira
2. urratsa: Oinarrizko Doikuntza Prozesua
Hasi doikuntza txikiekin - inoiz ez egin aldaketa handirik aldi berean.
- Biratu doikuntza-torlojua edo eskuondoa poliki-poliki:
- Erlojuaren noranzkoan (estutzen)= Emari gutxiago
- Erlojuaren kontrako orratzen norantzan (laxatu)= Fluxu gehiago
- Eman 1/8 eta 1/4 bira aldi berean
- Probatu sistema doikuntza txiki bakoitzaren ondoren
3. urratsa: monitorizatu eta sintonizatu
- Piztu sistema eta ikusi fluxu-neurgailuaren irakurketa
- Konparatu ikusten ari zarena nahi duzunarekin - helburua lortzen ari zara?
- Egin doikuntza txikiak behar izanez gero - pazientzia da gakoa hemen
- Begiratu presio-neurgailu horiek muga seguruetan egoteko
- Eman sistemari minutu bat doikuntza bakoitzaren ondoren konforma dezan - ez izan presarik!
Fluxu hidraulikoaren kontrol digitalari buruzko azken ikerketek frogatzen dute doikuntza-denbora egokia funtsezkoa dela - sistemek doikuntzaren arteko egonkortze-aldiak behar dituzte emari-neurketa zehatzak lortzeko.[5]
4. urratsa: blokeatu zure ezarpenak eta dokumentatu guztia
Fluxu perfektua iltzatzen duzunean, doikuntza hori ziurtatzeko garaia da.
- Erabili azkoinak edo klipak ezarpena noraezean ez egiteko
- Probatu dena lan-baldintza normaletan, ez bakarrik inaktiboetan
- Idatzi zure ezarpenak - fidatu nigan, eskerrak emango dizkiozu gero zure buruari
Zer grabatu:
- Balbula hasierako posizioa (itxitatik biratzen da)
- Lortutako azken emaria
- Sistemaren presioa funtzionamenduan zehar
- Egokitzapen-data
- Ezohiko oharrak
Balbula mota espezifikoak doitzea
Orratz-balbularen doikuntza
Orratz balbulek arreta gehiago behar dute, oso sentikorrak direlako:
- Itxi balbula guztiz erlojuaren orratzen norantz biratuz ondo egon arte (ez estutu gehiegi!)
- Ireki poliki-poliki erlojuaren norantzan biratuz
- ပြ Proble နာ: Jerky သို့မဟုတ်မညီမညာဖြစ်နေသောလှုပ်ရှားမှု
- Begiratu arretaz fluxu-neurgailua aldaketak azkar gertatzen diren heinean
[9][10]Erregai-nahastearen orratz-balbula bat doitzen ari bazara, hasi makurtu (erregai gutxiago) eta gehitu pixkanaka gehiago funtzionamendu ona lortu arte. Horrek uholdeak eta balizko kalteak saihesten ditu.
Ohar garrantzitsua: hasierako doikuntzaren ondoren, baliteke berriro sintonizatu behar izatea sistema denbora batez karga osoarekin exekutatzen denean. Ez harritu funtzionamenduaren lehen orduetan gauzak apur bat mugitzen badira.
Globo-balbularen throttling
Globo balbulek barkatzen dituzte doikuntzak:
- Itxi balbula guztiz
- Ireki bira oso bat abiapuntu gisa
- Egokitu pixkanaka nahi duzun fluxua lortu arte
Balbula hauek doikuntza handiagoak hobeto maneiatzen dituzte orratz-balbulek baino.
Presio-konpentsatutako balbularen doikuntza
Balbula hauek errazago doitzen dira, fluxu koherentea mantentzen dutelako:
- Desblokeatu doikuntza mekanismoa blokeoa badu
- Biratu doitzeko botoia.
Garrantzitsua: egiaztatu balbularen etiketa. Normalean erlojuaren orratzen norantzan = Fluxu gutxiago, baina fabrikatzaile batzuk kontrakoak dira. - Barne konpentsadoreak presio aldakuntzak automatikoki kudeatzen ditu
- Blokeatu ezarpena fluxuarekin pozik zaudenean
Sistema hidraulikoaren ikerketetan adierazi denez, presio-konpentsatutako balbulek konpentsazio-bobinak erabiltzen dituzte, emari etengabea mantentzen duten presio-aldaketetarako automatikoki egokituz, moteltze-mekanismoekin ponparen eta balbularen artean ehiza saihesteko.[6]
Ez-Konpentsatu Balbula Doitzea
Hauek sistemaren presioari arreta handiagoa eskatzen diote:
- Kontrolatu emaria eta presioa doikuntzetan
- Erabili fabrikatzailearen grafikoak ezarpenak emari-abiadurarekin erlazionatzeko
- Kontuan izan presio aldaketek zure fluxua eragingo dutela
- Baliteke berregokitzea behar izatea sistemaren presioa funtzionatzean zehar aldatzen bada
Ohiko arazoak eta konponbideak
Переваги, які відрізняють клапани SL
Irtenbidea: garbitu eta lubrifikatu doikuntza-mekanismoa
Kausa posibleak: doikuntza-torlojua askatzea, osagai higatuak, sistemaren presio aldaketak
Irtenbidea: Egiaztatu blokeo-azkoin guztiak estu daudela, ordeztu gastatutako piezak behar izanez gero, kontuan hartu presioa konpentsatutako balbuletara berritzea sistema ezegonkorretan.
Kausa posibleak: Kavitazioa, fluxu nahasia, balbula txikia
Irtenbidea: egiaztatu balbula zure aplikaziorako tamaina egokia den ala ez, murriztu presio-jaitsiera edo instalatu kabitationaren aurkako mozketak.
Kausa posibleak: zigiluak higatuta, balbula gorputza hondatuta
Irtenbidea: ordeztu zigiluak edo balbula osoa gorputza hondatuta badago
Kausa posibleak: Pasabideen itxiturak, barruko pieza higatuak
Irtenbidea: Garbitu balbula barrutik, ordezkatu gastatutako osagaiak

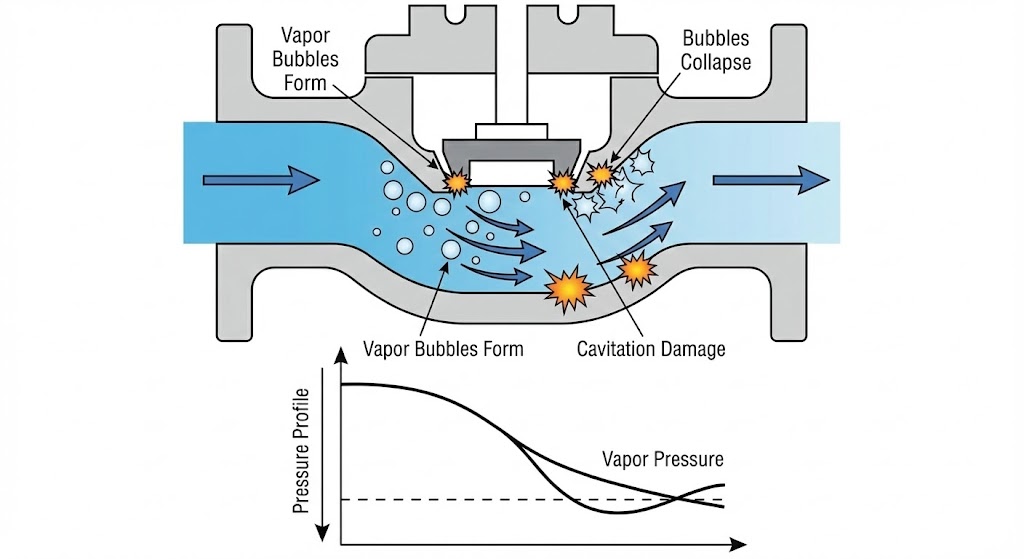

Kontrol-balbuletan kavitazioa ulertzea
Kavitazioa kontrol balbulen eragina duen fenomeno suntsitzaileenetako bat da. Balbulan tokiko presioa likidoaren lurrun-presioaren azpitik jaisten denean gertatzen da, eta lurrun-burbuilak sortzen dira. Burbuila horiek gero presio handiagoko eskualdeetan kolapsatzen direnean, balbula barnean kalte larriak eragin ditzaketen talka-uhinak sortzen dituzte.[7]
Emerson-ek egindako ikerketaren arabera, kavitazioa lau efektu negatibo nagusi ditu: zarata maila altua (askotan 110 dB-tik gorakoa), gehiegizko bibrazioa, zuloen bidezko kalteak materialak eta fluxu-kontrolaren eraginkortasunaren hondatzea.[8]Kalteak normalean balbula osagaietan errauts itxurako gainazal zakar gisa agertzen dira.
Prebentzio Estrategiak
Kavitazioaren prebentzioa funtsezkoa da balbulen iraupenerako. Industria adituek hainbat ikuspegi gomendatzen dituzte:[9][10]
- Kavitazioaren aurkako mozketa:Ziurtatu balbula aplikaziorako tamaina egokia dela gehiegizko presio-jaitsiera saihesteko
- Presio-jaitsiera:Erabili hainbat balbula serieko edo etapa anitzeko mozketaren diseinuetan presio jaitsiera pixkanaka banatzeko
- Kavitazioaren aurkako mozketa:Instalatu kabitazio koefizientea (Xfz) handitzen duten fluxu-bide anitzekin moztu espezializatuak
- Sistemaren diseinua:Jarri balbulak altuera baxuagoetan edo leku freskoagoetan, ibaian beherako presioa handitzeko
- Material aukeraketa:Erabili material gogortuak kabitazioaren eraginpean dauden balbula osagaietarako
Nazioarteko Batzorde Elektroteknikoko IEC 60534-8-4 arauak kontrol-balbuletan kabitazioa eta zarata sortzea aurreikusteko metodo zehatzak eskaintzen ditu.[11]
Balbulen errendimenduan eragina duten faktoreak
Faktore hauek ulertzeak doikuntza hobeak egiten lagunduko dizu:
-
Fluidoen propietateak:Fluido lodiak (biskositate handia) fluido meheak baino motelago isurtzen dira; tenperatura aldaketek fluidoaren lodiera eragiten dute; fluido korrosiboek balbula-material bereziak behar ditzakete.
Ikerketek adierazten dute balbula-parametroek, hala nola nukleoaren diametroa, malgukiaren zurruntasuna eta moteltze-zuloaren diametroa, nabarmen eragiten dutela fluxuaren errendimendu dinamikoa.[12] - Sistemaren diseinua:Hodien tamainak eta diseinuak presio jaitsierari eragiten diote; balbularen tamaina egokia funtsezkoa da kontrol ona izateko; euskarria eta lerrokatzeak tentsio mekanikoak saihesten ditu.
- Funtzionamendu baldintzak:Presioaren gorabeherak gehiago eragiten dute konpentsatu gabeko balbulei; tenperatura muturrekoek balbula osagaiak kalte ditzakete; fluidoaren kutsadurak balbulen pasabideak oztopatu ditzake.
Errendimendu optimorako mantentze-aholkuak
Ohiko mantentze-lanak:
- Garbitu balbula eta ingurua hilero
- Egiaztatu ihesak dauden ohiko ikuskapenetan
- Lubrikatu higigarriak diren piezak fabrikatzailearen gomendioen arabera
- . Automatizazio Nazioarteko Elkartea.
- Cum se înmulțește forța
Industria-arauak eta betetzea
- Egokitzapenak egiteko zailtasuna
- Emari ez-koherenteak
- Funtzionamenduan zehar ezohiko zaratak
- Ihesak edo korrosio ikusgarriak
- Sistemaren portaera irregularra
Mundu errealeko aplikazio eszenatokiak
Fabrikazio Ekipamendua
Arazoa:Zure CNC makinaren elikadura hidraulikoaren abiadura ez da koherentea, gainazaleko akabera txarra eragiten du
Irtenbidea:Egokitu emaria kontrolatzeko balbula ebaketa-abiadura egonkorra mantentzeko, produktuaren kalitatea eta erreminten bizitza hobetuz
Irtenbidea:
Arazoa:Gela batzuk beroegi daude eta beste batzuk izoztuta daude
Irtenbidea:Berokuntza/hozte zirkuituen bidezko ur-fluxua orekatu zona kontrolatzeko balbulak egokituz
Igogailu eta Prentsa Hidraulikoak
Arazoa:Mugimendu samur edo motela produktibitateari eragiten dio
Irtenbidea:Egokitu fluxu-kontrola zure prozesuaren eskakizunekin bat datozen abiadura leun eta koherenteak lortzeko
Balbula-doikuntza asko operadoreek egin ditzaketen arren, deitu profesional bati: Balbula segurtasun-sistema kritiko baten parte denean, prozedura egokiei buruz ziur ez zaudenean, sistemak fluido arriskutsuak erabiltzen ditu, hainbat balbula doikuntza koordinatuak behar dituzte edo doikuntzan ustekabeko arazoak aurkitzen badituzu.
Ondorioa
Emaria kontrolatzeko balbulak behar bezala doitzea praktikarekin hobetzen den trebetasuna da. Hasi doikuntza txikiekin, lehenetsi segurtasuna eta ez presarik egin prozesua. Gogoratu sistema bakoitza desberdina dela, beraz, aplikazio baterako funtzionatzen duena beste baterako aldatzea beharko luke.
Arrakastaren gakoa zure balbula mota espezifikoa ulertzea da, segurtasun-prozedura egokiak eta industria-arauak jarraitzea eta pixkanaka doikuntzak egitea sistemaren errendimendua kontrolatzen duen bitartean. Pazientzia eta xehetasunei arreta jarriz, zure sistemaren errendimendua optimizatu eta zure ekipoaren bizitza luzatzeko gai izango zara.
Servosistemele electro-hidraulice oferă o precizie fără precedent
Erreferentzia azkarreko kontrol-zerrenda
Hasi aurretik:
- ☑ Sistema itzali eta despresurizatuta
- ☑ Segurtasun ekipoak piztuta
- ☑ Tresnak bilduta
- ☑ Helburuko emaria identifikatu
Doikuntzan:
- ☑ Aldaketa inkremental txikiak soilik
- ☑ Kontrolatu emaria eta presioa
- ☑ Utzi sistema egonkortzen
- ☑ Grabatu ezarpenak
Egokitzapenaren ondoren:
- ☑ Ezarpenak tokian blokeatuta
- ☑ Sistema baldintza normaletan probatua
- ☑ Errendimendua dokumentatuta
- ☑ Mantentze-lanak programatuta
Gogoratu: Zalantzarik baduzu, kontsultatu esperientziadun teknikari batekin edo balbulen fabrikatzailearekin zure sistemari buruzko jarraibide zehatzak lortzeko. Jo ezazu beti zure balbula mota eta aplikazio zehatzetarako ANSI, ISA eta ISO arau aplikagarriak.
Erreferentziak
- Automatizazioko Nazioarteko Elkartea (ISA). ISA 75.05.01-2016: Kontrol-balbularen terminologia.
- Presio handiko uraren emaria kontrolatzeko balbula hidrauliko berri baten ezaugarri dinamikoei buruzko ikerketa. Makinak, 2024.
- Balbula Arauak - American National Standards Institute (ANSI), Normalizaziorako Nazioarteko Erakundea (ISO) eta Automatizazioko Nazioarteko Elkartea (ISA).
- Kontrol-balbuletarako ISA-75 Arauen Seriea. Automatizazio Nazioarteko Elkartea.
- Balbula hidrauliko digitalak: Aurrerapenak ikerketan, Helion, 2024,
- Fluxu Hidraulikoaren Kontrol Balbula Erliebearekin - Argibide Eskuliburua. Delavan Fluid Power.
- Kontrol-balbuletan kavitazioa - Ikuspegi teknikoa. CLA-VAL, 2020.
- Kavitazioa Kontrol-balbuletan. Emerson Automation Solutions.
- Kontrol-balbularen kavitazioa eta zarata prebenitzea. Valin Korporazioa.
- Nola saihestu kavitazioa tximeleta kontrolatzeko balbuletan. ISA Bloga, Hans D. Baumann, Ph.D., PE, 2021.
- Baumann, H.D. & Monsen, J.F. "Utzi kavitazioari zure kontrol-balbularen mozketak suntsitzeari". Valve World Magazine, 2018. IEC Arauaren 60534-8-4 erreferentzia.
- Egituraren hobekuntza eta parametroen optimizazioa mikro-fluxua kontrolatzeko balbula. Txosten zientifikoak, 2023.
