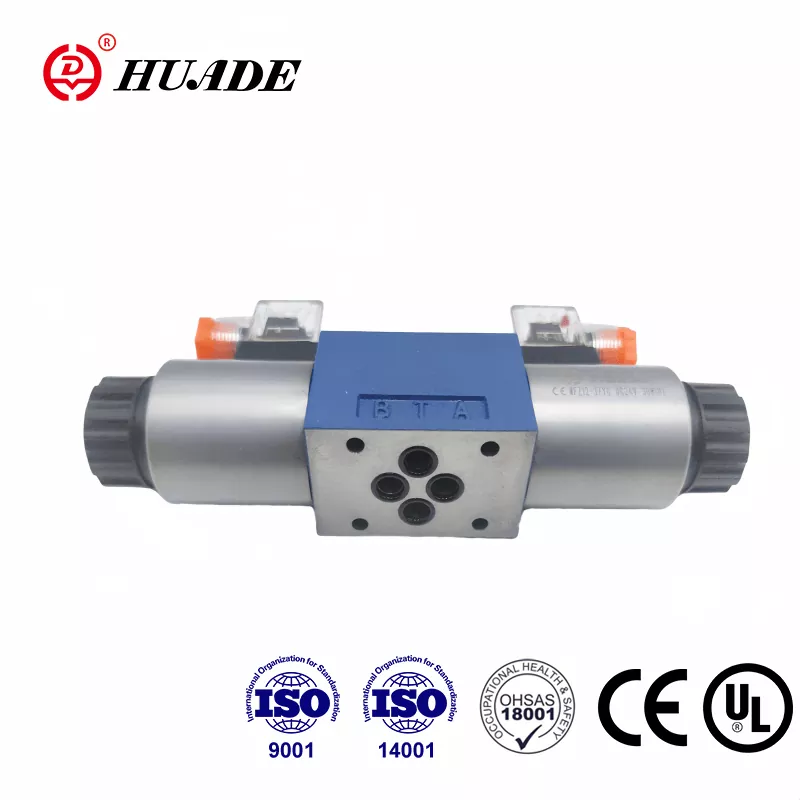

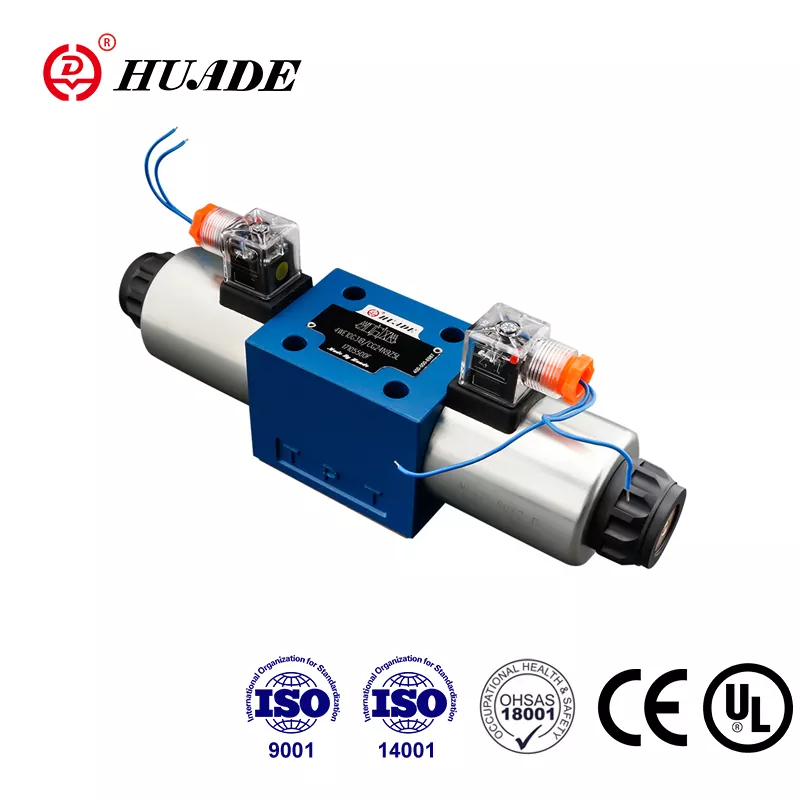

Txinako eta Alemaniako gobernuen arteko lankidetza estrategiko baten bidez sortu zen 1979an, Huade Hydraulic Txinako industria hidraulikoaren fabrikatzaile nagusi bihurtu da. Huade® 4WE 10 E motako bobina-balbulak Rexroth® eredu bera guztiz ordezka dezake. Huade-k kalitateari garrantzia handia ematen dio mundu osotik inportatutako 750 pieza baino gehiagoko ekoizpen ekipamendu aurreratuarekin. 4WE 10 solenoide norabideko balbula serieak UL ziurtagiriak gainditu ditu. Teknologian aurreratuagoa da eta lerro honetako antzeko produktuak baino iraunkorragoa da. Fabrikak ISO9001, ISO14001 eta OH SAS18001 gainditu ditu. Huade® norabideko balbula hidraulikoek nazio mailako teknika eta defentsa ekipamenduen eraldaketa proiektu askotan parte hartzen dute errendimendu fidagarriagatik.
|
Presio operatiboa gehienez. |
Portuak A.B.P (MPa) |
31,5era |
|
T atakak (MPa) |
16 |
|
|
Emaria gehienez (L/min) |
120 |
|
|
Zeharkako sekzioa (aldaketa-posizioa 0): |
Q sinboloarekin azalera nominalaren %6 inguru |
|
|
Presiozko fluidoa |
Olio mineralak (NBR zigilurako) edo fosfato ester (FPM zigilurako) |
|
|
Presio-fluidoaren tenperatura-tartea (℃) |
-30~+80 |
|
|
Biskositate-tartea (mm2/s) |
2,8~500 |
|
|
Pisua (kg) |
Solenoide 1 duen balbula |
5.1 (DC), 4.3 (AC) |
|
2 solenoide dituen balbula |
6.7 (DC), 5.1 (AC) |
|
Ezaugarriak:
▶ Solenoide zuzeneko bobina norabideko balbula bertsio estandar gisa
▶ Pin hezea DC edo AC solenoideak bobina aldagarriekin
▶ Bizitza luzea
▶ Eskema perfektua
▶ Eskuz aldatzea aukerakoa
▶ Bobinak ordeztu daitezke presio estankoen ganbera ireki gabe
▶ Konexio elektriko zentralak edo indibidualak aukeratzea
▶ Portatzeko eredua Din 24 340 A formara, ISO 4401 eta CETOP - RP 121H
4WE 10 noranzko balbulek, funtsean, karkasa (1), solenoide bat edo bi (2), kontrol-bobina (3) eta itzulerako malguki bat edo bi (4) osatzen dituzte. Atsedenaldian, kontrol-bobina (3) erdiko edo hasierako posizioan eusten da itzulera-malgukien bidez (4)(bulkada-bobinen kasuan izan ezik). Kontrol-bobina (3) pin hezeko solenoideek (2) funtzionatzen dute. Solenoidearen (2) indarrak kontrol-bobinan (3) eragiten du eta bere atseden-posiziotik nahi den amaiera-posiziora mugitzen du. Honek P-tik A-ra eta B-ra edo P-ra B-ra eta A-ra doan fluxua ahalbidetzen du.
Solenoidea desaktibatzean (2) kontrol-bobina (3) hasierako posiziora itzultzen da itzulera-malgukiaren bidez (4).
Aukerako eskuz gainditzeko (5) kontrol-bobina (3) mugitzeko aukera ematen du solenoideak dinamizatu gabe.
WE 10 30B seriearen egitura-diagrama
1. Fluidoa iragazi behar da. Iragazkiaren gutxieneko fintasuna 20 ㎛ da.
2. Depositua itxita egon behar da eta aire-iragazkia instalatu behar da aire sarreran.
3. Azpiplakarik gabeko produktuak fabrikatik irtetean.
4. Balbula finkatzeko torlojuak lagin-liburuaren arabera hautatu eta erabili behar dira.
5. Balbularekin lotutako gainazalaren zimurtasuna 0,8koa da.
6. Estekatutako piezaren gainazaleko akabera 0,01/100 mm-koa da.
