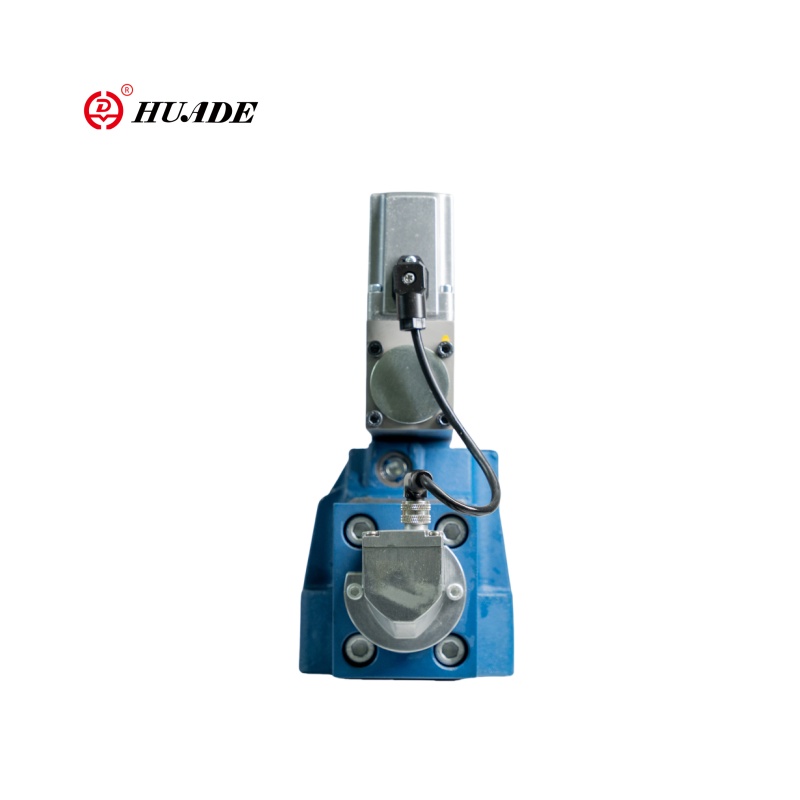

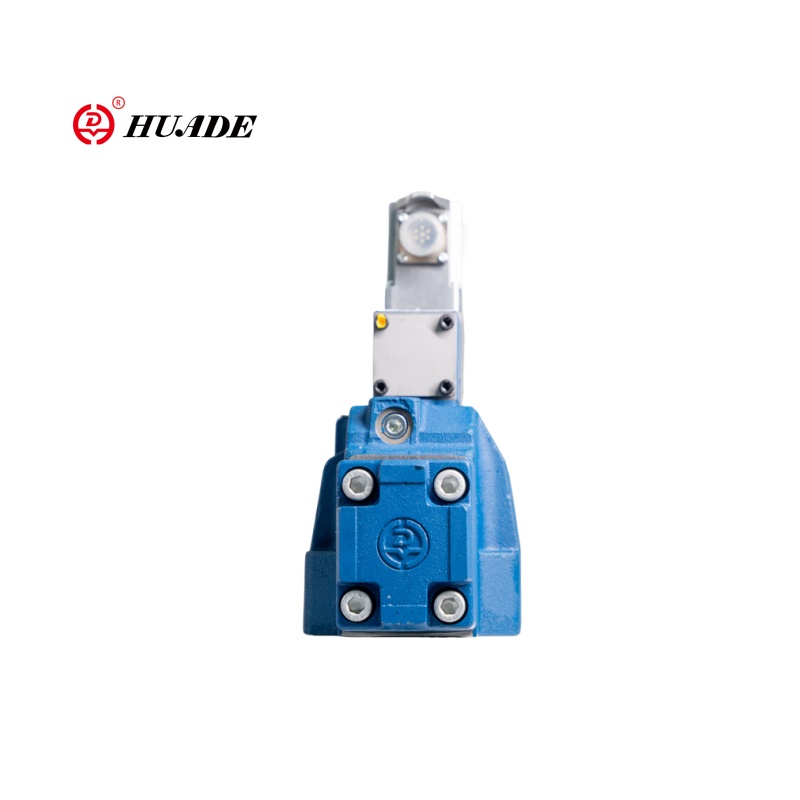

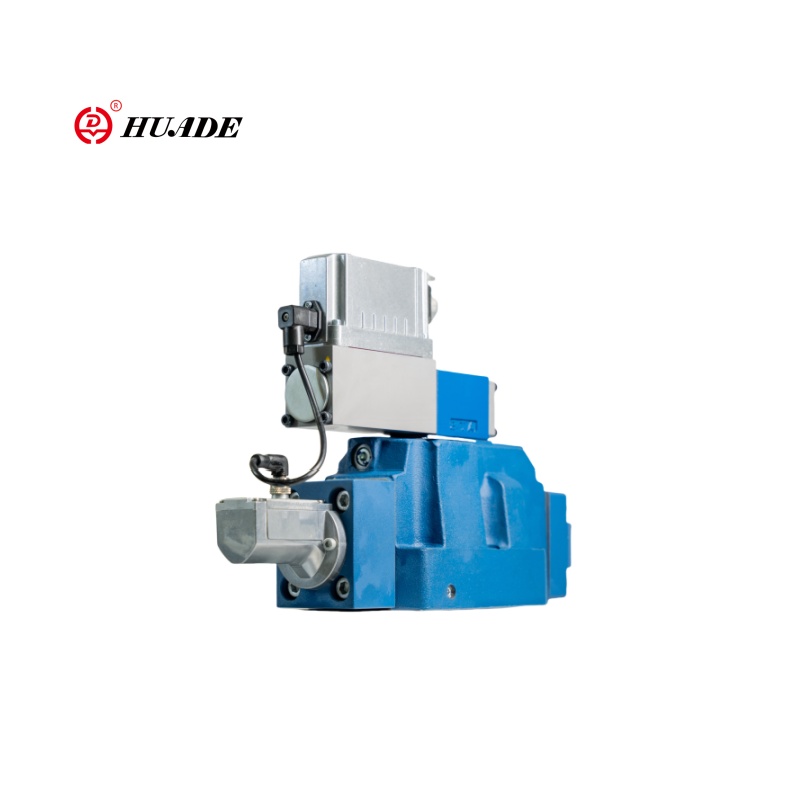

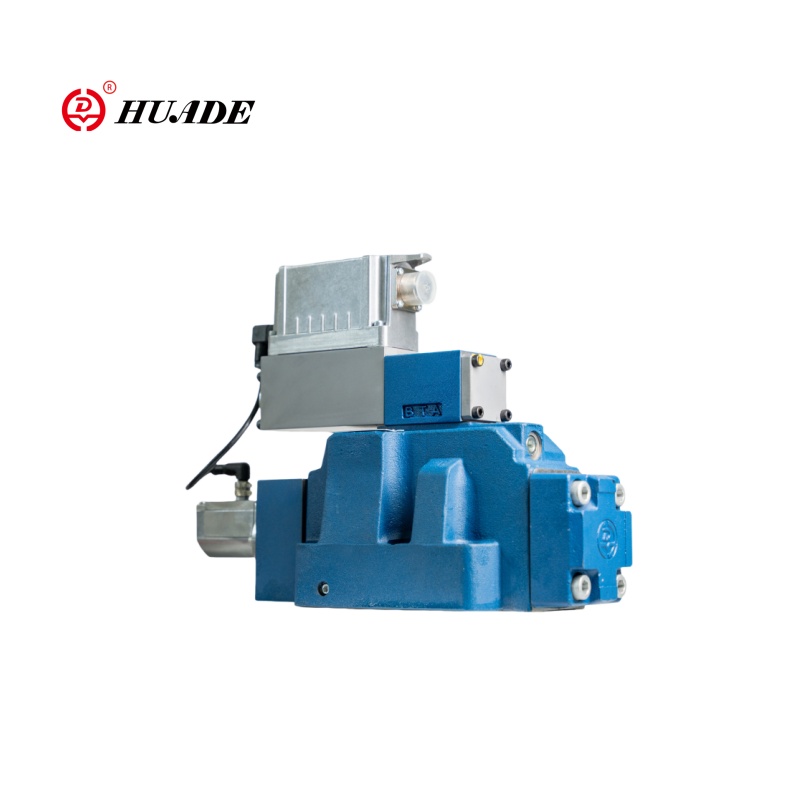

Balbula norabide proportzionala 4Wrre-4x

Huade-ren norabideko balbula proportzionala 4Wrre-4x norabideko balbula proportzional proportzional hidraulikoa da (posizio feedbackarekin). Kontrol metodoa solenoide proportzionala + balbula nukleoaren posizioa itxita dagoen begizta (LVDT feedback) da. Huade-ren 4x 4x gorputzaren diseinua, zigilatzeko teknologia eta solenoideen errendimendua Rexroth mailetatik gertu daude, baina muturreko lan baldintzetan (maiztasun handiko bibrazioa, epe luzeko etengabeko eragiketa) oso bestelakoa izan daiteke. Huade-ren produktuen prezioa normalean% 20 -30% txikiagoa da, kostu-errendimendu garrantzitsua izan ohi da. Hornidura-katea lokalizatzen da, entrega-zikloa laburra da eta salmenta osteko zerbitzuaren erantzuna azkarra da.

Balbula proportzionala duten produktuaren parametroa 4Wrre-4x

Produktuen funtzioa eta norabide proportzionalaren balbula proportzionalaren aplikazioa 4Wrre-4x

Ezaugarriak:

▪ Fidagarria - frogatutako diseinua eta sendoa

▪ Kalitate handiko -Kontrolaren bobina eta mahuka pilotuaren balbularen mahuka

▪ Kontrol-balbula pilotuaren kontrol-bobina "hutsik" dagoen posizioan dago unitatea itzalita dagoenean

▪ Balbula nagusiaren kontrol-bobina udaberrian zentratutako posizio zentralean dago eta / edo desplazamendu posizioan

▪ Malgua - posizioa, abiadura eta presio kontrolerako egokia

▪ Zehaztasuna - Erantzun handiko sentsibilitatea eta histeresi gutxi

Aplikazioa:

Norabide-balbula proportzionala 4Wrre-4x-k kontrolatzeko sistema hidraulikoetarako egokia da, errendimendu dinamikoa, zehaztasuna eta fidagarritasuna lortzeko, batez ere erantzun azkarra eta begizta itxiko feedbacka behar diren egoeretan. Huade-ren 4x-4X proportzionala oso erabilia da industria automatizazioan, makina-erremintak eta prozesatzeko tresneria, injekzio moldatzeko makinak eta hilketa makinak, probak eta simulazio ekipoak, ingeniaritza makineria, etab.

4x-4x norabideko norabide proportzionalaren produkzioaren xehetasunak

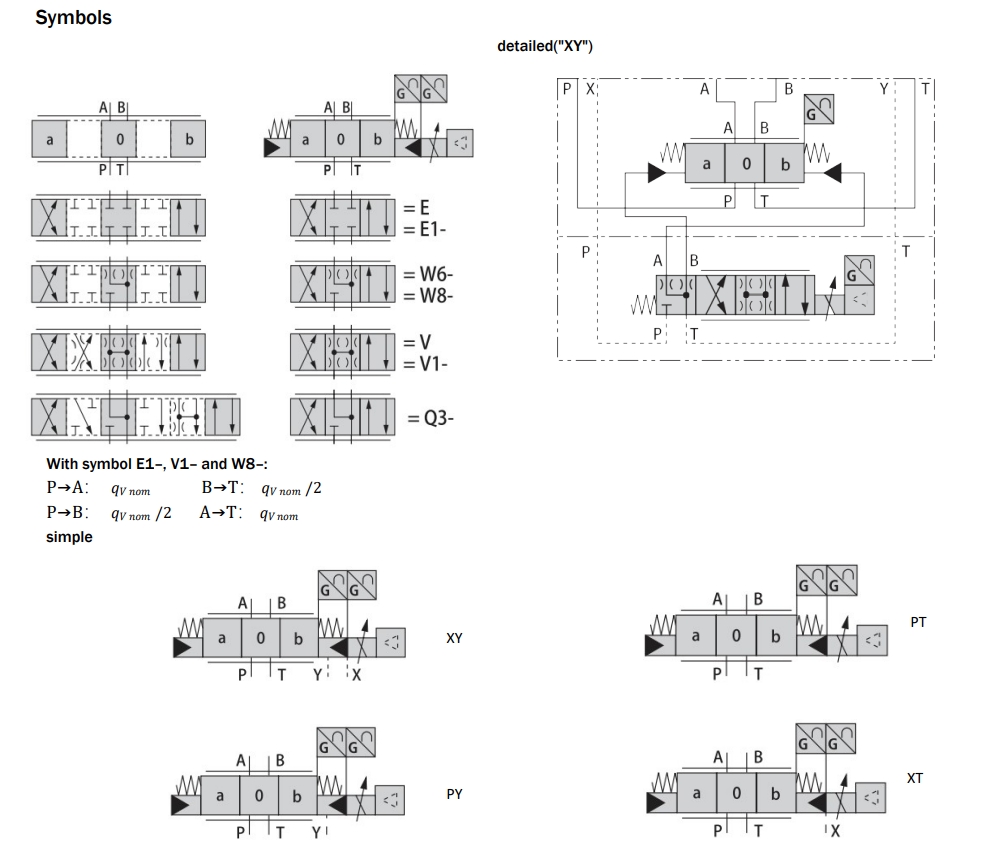

Funtzioa, atala

Balbularen 4 mota 4Wrre kontrol-bolbleak kontrol-bolble elektrikoa da, posizio elektrikoaren feedbacka eta elektronika integratua (OBE).

Balbularen konposizioa:

1.Pilot balbula balbula muina eta balbula mahuka egiturarekin (1)

2. Main Balbula Erdialdeko Udaberrian eta Posizioaren Iritzia (2)

3.Indizio anplifikadorea (3)

Funtzioa:

Elektronika integratua (OBE) itzalita dagoenean edo aktibo dagoenean, kontrol pilotuaren balbularen kontrol-bobina udaberria da "" huts-segurua "posizioan. Balbula nagusiaren kontrol-bobina udaberrian zentratutako posizio zentralean dago.

Elektronika integratua (OBE) konparatu zehaztutako komandoaren balioa balbula kontrolatzeko bobina nagusiaren benetako balioa. Kontrol desbideratzeen kasuan, kontrol solenoidea aktibatuko da. Aldatutako indar magnetikoa dela eta, kontrol pilotuaren bobina egokitu da

udaberria.

Kontrol gurutzatuen bidez aktibatzen den fluxua, kontrol-spool nagusiaren doikuntza dakar. Kontrol-spool nagusiaren kolpea / kontrol gurutzatua aginte-balioa proportzionalki arautzen da.

Pilotaren pilotuaren hornidura Pilotaren kontrol-balbularen barnekoa da Port P edo Kanpoko Port X. bidez, feedbacka barnekoa izan daiteke Port T edo Kanpoko Portuaren bidez.

Kontrol solenoide itxita

Ondorengo akatsak izanez gero, kontrol-solenoideak elektronika integratuaren arabera (OBE) desagertzen dira, kontrol pilotuaren bobina "huts-segurua" ezarrita dago eta balbula nagusiko pilotu pilotu ganberak deskargatzen ditu. Udaberrian funtzionatuta, balbula kontrolatzeko spool nagusia posizio zentralera joango da.
