Sistema hidraulikoekin lan egiten duzunean, osagai bakoitza ulertzea garrantzitsua da. Check Valve RVP 30 fluidoen fluxua norabide bakarrean kontrolatzeko irtenbide fidagarri gisa nabarmentzen da. HYDAC-ek fabrikatutako kontrol-balbula hidrauliko hau aukera estandar bihurtu da makineria industrial eta mugikorren aplikazioetan.
Zer da Check Valve RVP 30?
Check Valve RVP 30 olio hidraulikoko sistemaetarako diseinatutako kontrol-balbula multzoan muntatutako norabide-balbula da. Fluidoak B atakatik A atakara libreki isurtzen uzten du, alderantzizko fluxua guztiz blokeatzen duen bitartean. Norabide bakarreko emari-kontrol hau ezinbestekoa da aplikazio hidrauliko askotan, non atzera-fluxua prebenitzeak ponpak babesten dituen eta sistemaren presioa mantentzen duen.
RVP 30-k altzairu gogortuz egindako malgukidun poppet diseinua erabiltzen du. B atakako fluidoaren presioa malgukiaren indarra gainditzen duenean, balbula irekitzen da eta fluidoa igarotzen uzten du. Presioa jaisten denean edo norabidea iraultzen saiatzen denean, malgukiak txotxongiloa eserlekuaren kontra bultzatzen du, eta edozein isuri saihesten duen metal-metal zigilu bat sortuko du.
Errete-balbula honek DIN ISO 1219 arauak jarraitzen ditu eta berariaz diseinatuta dago colector hidraulikoetan edo muntatzeko plaketan zuzenean muntatzeko. Diseinu trinkoak lekua aurrezten du lineako kontrol-balbulen aldean, eta RVP 30 ezin hobea da instalazio-gela mugatua duten sistemetarako.
Axola duten zehaztapen teknikoak
Check Valve RVP 30-k baldintza zorrotzak kudeatzen ditu industria-baldintzak betetzen dituzten zehaztapenekin. Balbulak 350 bar-eko gehienezko lan-presioan funtzionatzen du, hau da, 5000 psi gutxi gorabehera. Presio-kalifikazio honek RVP 30 egokia egiten du ekipamendu astunetan ohikoak diren presio altuko zirkuitu hidraulikoetarako.
Emari-ahalmena minutuko 600 litro edo minutuko 150 litro ingurura iristen da. Fluxu-tasa handi horrek esan nahi du Check Valve RVP 30-k fluido-bolumen handiak kudeatu ditzakeela presio-jaitsiera handirik sortu gabe. Pitzadura-presioa estandarra 0,5 bar-ekoa da, nahiz eta 0,05 eta 4,5 bar bitarteko aukerak egon aplikazioaren beharren arabera. Pitzadura-presio baxuagoek balbula errazago irekitzen dute, eta ezarpen altuek atzera-fluxuaren aurkako zigilatzea hobea ematen dute.
Balbula gorputza karbono altzairuz egina dago, korrosioarekiko erresistentziarako fosfato edo zinkarekin. Poppetak berak altzairu gogortu eta leundua erabiltzen du iraunkortasuna lortzeko. Zigilu estandarrak FKM fluoroelastomeroak dira, 20 gradu Celsius negatibotik 80 gradu Celsius positiborako tenperaturak maneiatzen dituena. Bertsio batzuek beheko tartea 30 gradu Celsius negatibora zabaltzen dute.
RVP 30-k 10,3 kilogramo inguru pisatzen du eta 1,5 hazbeteko NPTF, BSPP edo SAE O-ring-en hornidurarako hariztatutako ataken bidez konektatzen da. Muntatzeko ereduak lau torloju erabiltzen ditu eta edozein orientaziotan instala daiteke errendimenduan eragin gabe.
Nola funtzionatzen duen Check Valve RVP 30 aplikazio errealetan
Check Valve RVP 30 non sartzen den ulertzeak bere balioa argitzen laguntzen du. Aplikazio arrunt bat ponparen babesa da. Ponpa hidrauliko bat itzaltzen denean, fluidoa ponpatik atzera isurtzen saia daiteke. Alderantzizko fluxu honek ponparen osagaiak kaltetu ditzake edo sistemaren presioa bat-batean jaisten utzi dezake. RVP 30 ponparen irteeran instalatzeak atzera-fluxu hori saihesten du eta ponpa kalteetatik babesten du.
Metagailu-zirkuituek Check Valve RVP 30-ri ere etekina ateratzen diote. Metagailuek presiozko fluidoa gordetzen dute behar denean azkar askatzeko. Errete-balbulak presioa mantentzen du metagailuan, presioa jaisten denean fluidoa sistema nagusira itzultzea eragotziz. Horrela gordetako energia eskuragarri mantentzen da hurrengo lan-ziklorako.
Hondeamakinak eta zamagailuak bezalako makineria mugikorrek RVP 30 erabiltzen dute sistema hidrauliko guztietan. Makina hauek baldintza gogorretan funtzionatzen dute etengabeko bibrazioarekin eta karga ezberdinekin. Kontrol-balbularen metal-metal zigiluak zero isurketa mantentzen du, nahiz eta osagaiak erabilera handian berotzen diren. Fidagarritasun horrek gutxi gorabehera ehuneko 20tik 30era murrizten du kalitate baxuagoko kontrol-balbulak erabiltzen dituzten sistemen aldean.
Fabrikazio-ekoizpen-lerroek Check Valve RVP 30 barne hartzen dute prentetan, injekzio-makinetan eta muntaketa automatikoko ekipoetan. Balbularen erantzun-denbora azkarrak eta presio-jaitsiera baxuak sistema hauek ondo funtzionatzen laguntzen dute energiarik xahutu gabe. Printzipio berberak aplikatzen dira aerosorgailuen zelaia kontrolatzeko sistemetan eta fidagarritasuna arriskuan jarri ezin den itsas ekipoetan.
Presio-jaitsieraren ezaugarriak
Balbula bakoitzak fluxuarekiko erresistentzia bat sortzen du, presio-jaitsiera gisa agertzen dena. Check Valve RVP 30-k energia-galera hori gutxitzen du bere barne-diseinu erraztuaren bidez. 100 litro minutuko presio jaitsierak 0,5 bar inguru neurtzen du. Hau gutxi gorabehera 1,2 bar izatera igotzen da 200 litro minutuko eta 4,8 bar ingurura iristen da 600 litro minutuko emari maximoan.
Presio-jaitsiera-balio hauek nahiko baxuak dira tamaina eta edukiera honetako kontrol-balbula baterako. Presio-jaitsiera txikiagoak energia gutxiago xahutzen du bero gisa eta sistemaren funtzionamendu eraginkorragoa da. Emaria-abiaduraren eta presio-jaitsieraren arteko erlazioa ez da lineala, presio-jaitsiera azkarrago handitzen baita emari-tasa handiagoan turbulentzia eta marruskaduraren ondorioz.
Sistemaren diseinatzaileek presio-jaitsieraren zifra hauek erabil ditzakete sistemaren guztizko galerak eta ponpen tamaina behar bezala kalkulatzeko. Check Valve RVP 30-k gutxieneko laguntzen du sistemaren eraginkortasunik ezari, eta horrek garrantzi handia du industria-instalazio handietan energia-kontsumoa optimizatzean.
RVP 30 alternatibekin alderatuz
Balbula hidraulikoen merkatuak kontrol balbula aukera asko eskaintzen ditu. Check Valve RVP 30 prezioa baino fidagarritasuna eta errendimenduan lehiatzen da batez ere. Bosch Rexroth-ek presio eta emari konparagarrietarako balio duten antzeko balbulak ekoizten ditu, batzuetan sistema automatizatuetara erakartzen duten monitorizazio elektronikoko gaitasunekin. Parker Hannifin-ek apur bat arinagoak eta diseinu trinkoetan integratzeko errazagoak diren kontrol-balbulak eskaintzen ditu.

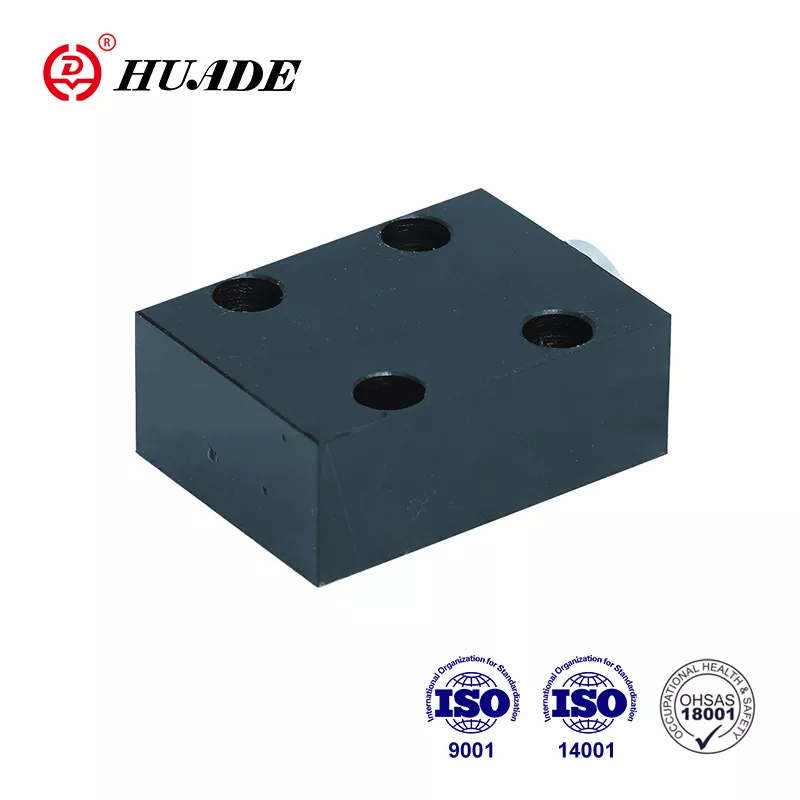

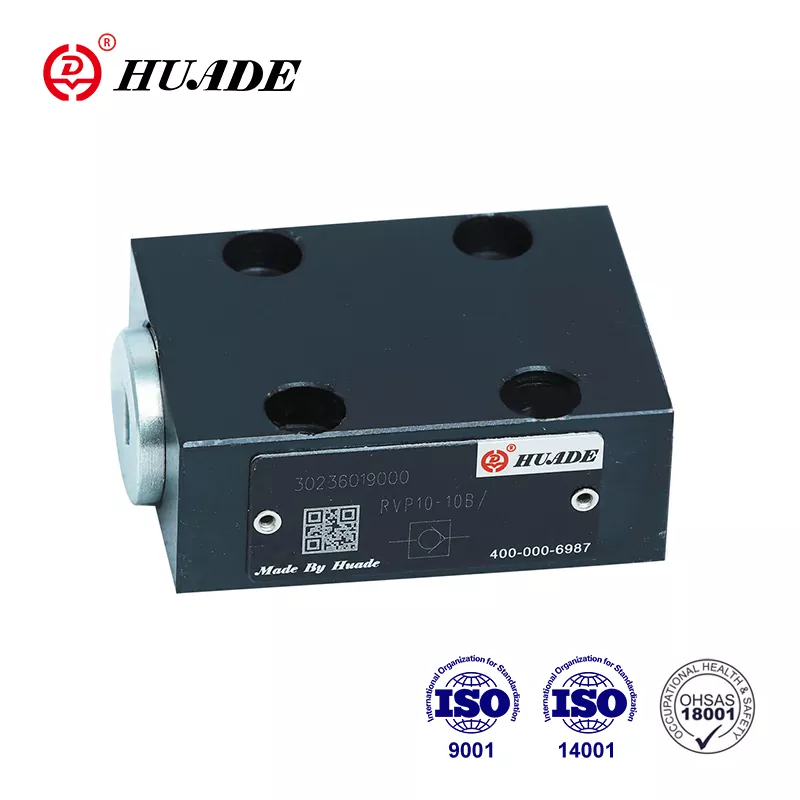

Huade bezalako fabrikatzaile txinatarrek RVP 30 zehaztapenekin bat datozen kontrol-balbulak ekoizten dituzte ehuneko 30 eta 50 arteko prezioetan. Alternatiba hauek ISO ziurtagiriaren estandarrak betetzen dituzte eta ondo funtzionatzen dute aurrekontu-murrizketek markaren ondarea baino gehiago axola duten aplikazioetan. Konpromisoak normalean laguntza tekniko txikiagoa eta potentzialki bizitza laburragoa dakar muturreko baldintzetan.
Eaton Vickers kontrol-balbulek bateragarritasun ona eskaintzen dute SAE osagai estandarrekin eta erabilgarritasun zabala mantentzen dute banaketa sareen bidez. Check Valve RVP 30 HYDAC-en ingeniaritza-zehaztasunaren eta 150 urteko batez besteko porrotaren kalkuluaren bidez bereizten da. Iraupenaren proiekzio hau milaka instalaziotako proba eta eremuko datuetatik dator.
Erabateko fidagarritasuna eskatzen duten aplikazioetarako, hala nola itsasoko petrolio-plataformak edo fabrikazio prozesu kritikoak, RVP 30-k bere prezioak justifikatzen ditu. Industria-erabilera orokorrerako mantentze-lan erregularreko sarbidearekin, alternatiba merkeagoek errendimendu egokia eman dezakete.
Instalazio jarraibideak
Instalazio egokiak ziurtatzen du Check Valve RVP 30-k diseinatutako moduan funtzionatzen duela. Muntatzeko gainazala laua izan behar da 100 milimetroko 0,01 milimetrotan eta leuna izan behar du 0,8 mikrometroko edo hobeagoko gainazaleko akaberaraino. Zehaztapen hauek balbula-gorputzaren inguruan ihesak saihesten dituzte eta karga-banaketa berdina bermatzen dute muntatzeko torlojuetan.
Hari motak sistemaren konexioekin bat etorri behar du, NPTF, BSPP edo SAE. Hari estandar okerrak erabiltzeak hari gurutzatua edo zigilatze desegokia eragin dezake. Aplikatu sistema hidraulikoetarako egokia den hari zigilatzailea, fluidoa kutsa dezaketen edo presiopean degradatu dezaketen produktuak saihestuz.
Muntatzeko torlojuak 10.9 kalifikazioa edo baliokidea izan behar dute eta gurutze-ereduan estutu behar dira HYDAC instalazio-eskuliburuan zehaztutako pare-balioekin. Estutze irregularrak muntatzeko gainazala okertu eta ihes-bideak sor ditzake. Check Valve RVP 30 edozein orientaziotan instala daiteke, zigilatzeko grabitatea baino udaberriaren presioa erabiltzen baitu.
Upstream iragaztea funtsezkoa da balbularen iraupenerako. Sistemak 20 mikrometro edo txikiagoa duten partikulak iragazi behar ditu, RVP 30-rako zehaztutako 21/19/16ko ISO 4406 garbitasun-maila betetzeko. Kutsadura da kontrol-balbularen hutsegitearen kausa nagusia, eta partikulek txotxongiloa behar bezala zigilatzea eragozten dute edo zigilatzeko gainazalak marraztea.
Instalatu ondoren, airea sistemako aire osoa presio osoa aplikatu aurretik. Harrapatutako aireak balbulen funtzionamendu irregularra eta gehiegizko zarata eragin ditzake. Probatu kontrol-balbula bi noranzkoetatik presioa eginez, aurreranzko norabidean libreki irekitzen dela eta alderantzizko fluxuaren aurka erabat ixten duela baieztatzeko.
Mantentzea eta Arazoak Konpontzea
Check Valve RVP 30-k gutxieneko mantentze-lanak behar ditu zehaztapenen barruan funtzionatzen duenean. 1000 eta 2000 ordu bitarteko ikuskapen-tarteak ohikoak dira industria-aplikazioetarako. Ikuskapenean, egiaztatu kanpoko isuririk dagoen balbularen gorputzean eta muntatzeko gainazalean. Ikusten den edozein isurketa zigiluaren higadura edo instalazio desegokia adierazten du.
Aldian-aldian pitzadura-presioa probatzeak malgukia ez dela ahuldu edo txotxongiloa gastatu ez dela egiaztatzen du. Pitzadura-presioa nabarmen handitu bada, barne-kutsadurak balbula osoa irekitzea eragotzi dezake. Pitzadura-presioa gutxitu bada, malgukiaren nekea edo zigiluen degradazioa gerta daiteke.
Check Valve RVP 30-ren arazo ohikoena poppet itsastea da, non balbula behar bezala ireki edo ixten ez den. Hau, normalean, txotxongiloaren eta eserlekuaren artean kutsadura-ostatuaren ondorioz sortzen da. Sistema fluido hidrauliko garbiarekin garbitzeak sarritan itsatsi txikiak konpontzen ditu. Kutsadura larriek balbula desmuntatu eta garbitu edo zigilatzeko kita ordezkatu behar dute.
HYDAC-ek RVP 30rako bereziki zigilatzeko kitak eskaintzen ditu, O-eraztun guztiak eta babesko eraztunak barne. Zigiluak ordezkatzeak normalean ordubete baino gutxiago behar du oinarrizko eskuko tresnekin. FKM zigiluen zigiluen kitaren zenbakia SEAL KIT 30FKM da. Erabili beti HYDAC zigiluen kit benetakoak edo baliokide egiaztatuak balbulen errendimendua mantentzeko.
Check Valve RVP 30 bere tenperatura-tartetik haratago funtzionatzeak zigiluak kaltetu eta isurketak eragin ditzake. FKM zigiluak olio mineral hidraulikoen aplikazio gehienak kudeatzen dituzte, baina olio sintetiko batzuek bezalako fluido bateraezinak NBR zigiluak behar ditzakete. Egiaztatu beti fluidoen bateragarritasuna instalatu aurretik.
Non erosi Check Valve RVP 30
Check Valve RVP 30-ren erosteko aukeren artean, baimendutako banatzaileak eta lineako hornitzaileak daude. HYDAC webgune ofizialak RVP-30-01.X ereduaren izendapenaren eskaera zuzena eskaintzen du, mundu osoan 2 eta 4 astetan entregatuta. Honek benetako osagaiak ziurtatzen ditu fabrikatzailearen berme osoa eta laguntza teknikorako sarbidearekin.
MROstop eta Motion Industries bezalako hornitzaile industrialek Check Valve RVP 30 hornitzen dute 600 eta 850 dolar inguruko prezioekin konfigurazio estandarretan. Banatzaile hauek sarritan inbentarioa mantentzen dute berehala bidaltzeko, eta horrek ordezko balbulak azkar behar direnean laguntzen du geldialdi-denbora minimizatzeko.
Lineako merkatuek, eBay barne, RVP 30 balbula berriak zerrendatzen dituzte hainbat saltzaileren. Prezioak gutxi gorabehera 593 eta 857 dolar bitartekoak dira saltzailearen eta modelo zehatzaren konfigurazioaren arabera. Erosleak babesteko programek arriskua murrizten dute kanal horien bidez erostean, baina saltzailearen ospea egiaztatzea garrantzitsua izaten jarraitzen du.
Kostu-alternatibak kontuan hartzen dituzten bezeroentzat, Alibaba-k erosleak konektatzen ditu RVP 30 kontrol-balbulak bateragarriak diren Huade bezalako fabrikatzaileekin. Prezioak normalean HYDAC jatorrizkoen ehuneko 30 eta 50etik behera daude, 1 eta 10 pieza arteko gutxieneko eskaera-kantitateekin. 1 eta 2 aste arteko entrega-epeak eta urtebeteko bermeak estandarrak dira. SSL ordainketa enkriptatzea transakzioak babesten ditu.
Iturburuak alderatzean, kontuan hartu kostu osoa bidalketa, berme baldintzak eta laguntza teknikoaren erabilgarritasuna barne. Baimendutako kanaletatik Check Valve RVP 30-k dokumentazioa, sistemaren diseinurako CAD fitxategiak eta aplikazioen galderak egiteko HYDAC ingeniarientzako sarbidea ditu. Zerbitzu hauek balioa gehitzen dute osagaiaz haratago.
Gogoeta ekonomikoak
Check Valve RVP 30 sistema hidrauliko oso baten barruan inbertsio moderatua suposatzen du. 500 eta 800 euro arteko prezio tipikoak premium osagai gisa kokatzen du ekonomia alternatiboekin alderatuta. Kostu hori balbularen zerbitzu-bizitza luzeak eta zero isurketa errendimenduak justifikatzen du, fluidoen hondakinak murrizten dituena eta kutsadura saihesten duena.
Inbertsioaren itzulera, batez ere, geldialdi-denbora eta mantentze-kostuen murrizketatik dator. RVP 30 erabiltzen duten sistemek planifikatu gabeko itzalaldi gutxiago izaten dituzte balbulen hutsegiteagatik. Metal-metal zigiluak sistemak kutsa ditzaketen isurketa gradualak ezabatzen ditu eta beheranzko osagaiak kaltetu ditzake. Instalazio-bizitza arruntean 5 eta 10 urte bitartekoan, aurrezki horiek hasierako prezio-diferentzia gainditzen dute sarritan, kontrol-balbula merkeagoen aldean.
Eraginkortasun energetikoak ere balio ekonomikoari laguntzen dio. Check Valve RVP 30-ren presio-jaitsiera baxuaren ezaugarriek ponpa-potentzia gutxiago alferrik galtzen da fluidoa balbulatik bultzatuz. Etengabe funtzionatzen duten sistema handietan, energia aurreztea urtero milaka dolar izan daiteke.
Mantentze-kostuak baxuak izaten jarraitzen dute, RVP 30-k zigilu-kit estandarrak erabiltzen dituelako eta oinarrizko tresnak soilik behar dituelako zerbitzurako. Ordezko piezak eskuragarri jarraitzen dute HYDAC eta banatzaileengandik duela hamarkada batzuk instalatutako balbuletarako ere. Epe luzerako piezen erabilgarritasun honek ekipoen inbertsioa babesten du eta zaharkitze arriskua murrizten du.
Etorkizuneko joerak eta integrazio digitala
Osagai hidraulikoen industria pixkanaka sentsoreak eta monitorizazio digitala sartzen ari da. Gaur egungo Check Valve RVP 30 gailu mekaniko hutsa den arren, etorkizuneko bertsioek balbula gorputzean integratutako presio-sentsoreak edo fluxu-monitoreak izan ditzakete. Gehigarri hauek mantentze-iragarpena ahalbidetuko lukete errendimenduaren degradazioa detektatuz, hutsegite osoa gertatu aurretik.
Industria 4.0 ekimenek osagai hidraulikoen eta kontrol sistemen arteko konektibitate handiagoa bultzatzen dute. RVP 30-ren bertsio adimendun batek bere egoera kontrol-sistema zentral bati helarazi diezaioke, operadoreei ohartaraziz mantentze-lanak behar direnean edo funtzionamendu-baldintzek diseinu-mugak gainditzen dituztenean. Garapen hau denboran oinarritutako zerbitzu-tarteetan baino egoeran oinarritutako mantentzearen aldeko joera zabalagoarekin bat dator.
Aukera teknologiko hauek izan arren, Check Valve RVP 30-ren oinarrizko diseinua ziurrenik ez da aldatuko. Udaberrian kargatutako poppet-mekanismoak hainbat hamarkadetan zerbitzuan frogatu du aplikazio ugaritan. Hobekuntza digitalak oinarrizko funtzio mekanikoa ordezkatu beharrean osatuko luke.
Aukera egokia egitea
Check Valve RVP 30 hautatzea balbula gaitasunak sistemaren eskakizunekin bat etortzearen araberakoa da. 350 bar-era arteko presio maximoa eta minutuko 600 litro-ko emaria behar duten aplikazioetarako, RVP 30-k errendimendu frogatua eskaintzen du. Zero isurketa zigilua funtsezkoa da alderantzizko fluxu kopuru txikiek arazoak eragiten dituzten sistemetan.
Aurrekontu kontuak garrantzitsuak dira proiektu guztietan. Check Valve RVP 30 oinarrizko alternatibak baino gehiago kostatzen da, baina antzeko zehaztapenak dituzten elektronikoki kontrolatutako balbulak baino gutxiago. Horrek erdi-erdian kokatzen du, non errendimenduak eta fidagarritasunak premium prezioak justifikatzen dituzten luxu mailara iritsi gabe.
Laguntza teknikoak eta dokumentazioaren erabilgarritasunak RVP 30-ren alde egiten du integrazio-erronkak sor daitezkeen sistema konplexuetarako. HYDAC-ek ingeniaritza-laguntza eta zehaztapen zehatzak eskaintzen ditu, sistema diseinatzaileei osagaien aukeraketa optimizatzen laguntzen dietenak. Laguntza hau baliotsua da ustekabeko arazoak konpontzeko edo errendimenduaren mugak gainditzen direnean.
Check Valve RVP 30-k bere ospea lortu du aplikazio zorrotzetan errendimendu koherentearen bidez. Bere zehaztapenak, instalazio-prozedura egokiak eta mantentze-baldintzak ulertzeak erabiltzaileei osagai hidrauliko honen baliorik handiena lortzen laguntzen die. Ponpa garestiak babestu, metagailuen presioa mantendu edo ekipo mugikorretako fluxua kontrolatu, RVP 30-k norabide bakarreko fluxu-kontrol fidagarria eskaintzen du, sistema hidraulikoak ondo funtzionatzen jarraitzen duena.
