Imajinatu 50 tona altxatzeko ahalmena izatea botoi baten ukituarekin edo eraikuntza ekipamendu masiboak kontrolatzea milimetro zehaztasuna. Hau ez da zientzia fikzioa - izugarrizko errealitatea da -renGeltoki hidraulikoakLanean egunero munduan zehar!
Garabien erortzetik Bihar etxe orratzak bizitza aurrezteko fabrika robotiko zehatzetara Gailu medikoak, botere hidrauliko unitateak (HPU) dira Gure mundu modernoa. Makina aipagarri hauek energia mekaniko sinplea eraldatzen dute indar hidrauliko geldiezina bihurtuz, ezinezkoa izan dadin.
A Geltoki hidraulikoa- Gainera, ezagutzen da -aPotentzia hidraulikoko unitatea, HPU sistema, edoPump Station hidraulikoa- industria ekipamendua baino askoz ere gehiago da. Taupadaren bihotza da Industria ugari, gizakiak mendiak mugitzen uzten dituen indar biderkatzailea eta gure etorkizuna osatzen duen doitasun tresna.
Gida integral honetan, desblokeatuko dugu Ingeniaritzako mirari horien atzean dauden sekretuak. Aspiratzailea zaren ala ez ingeniaria, ikasle bitxia edo zure sakontzeko asmoa duen profesionala Ezagutza, estazio hidraulikoak iraultzen ari diren ezagutzeko zorian zaude Industriak eta duela hamarkada batzuk ezinezko zirudien aukerak sortuz.
Oinarrizko Definizioa

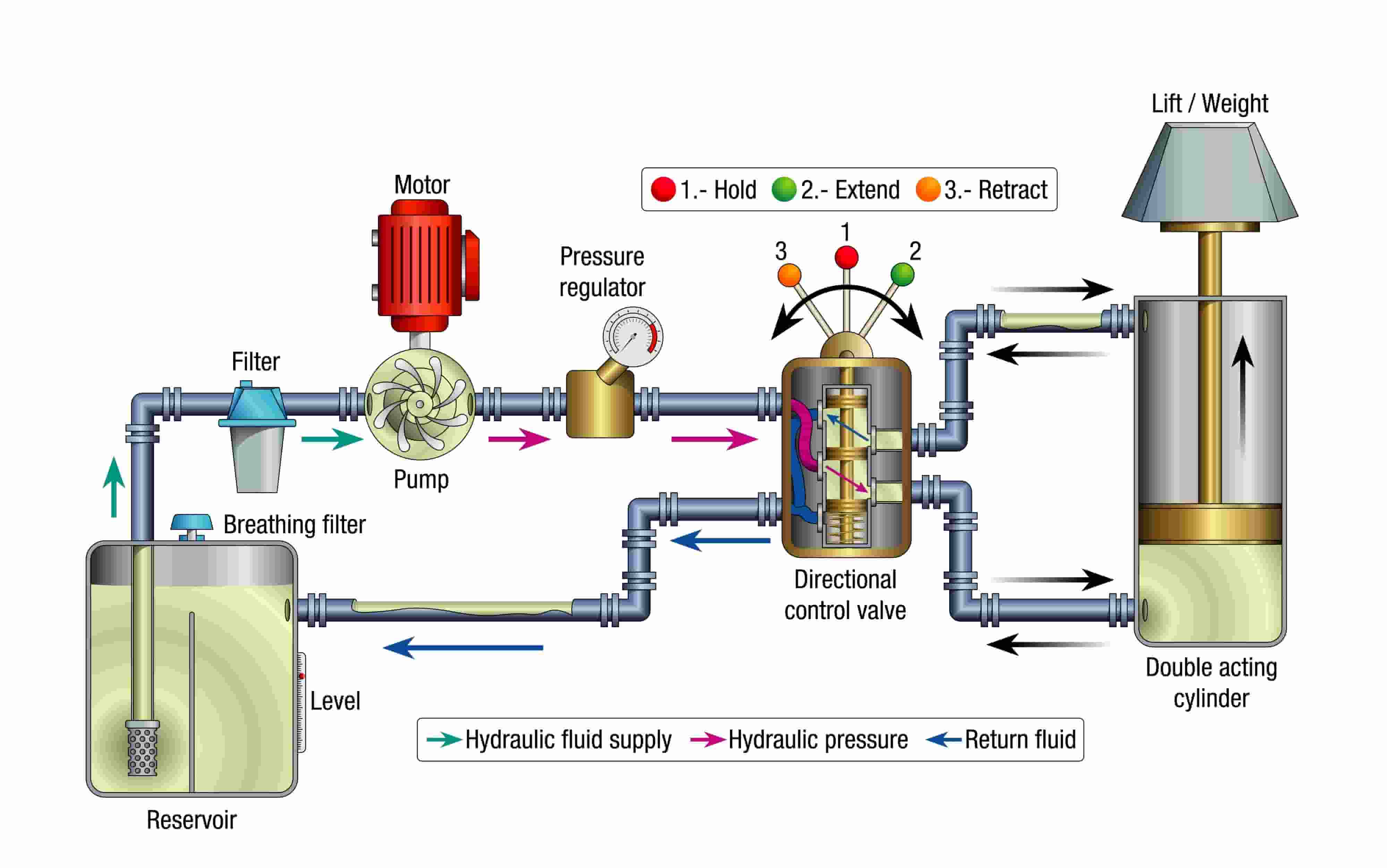

Estazio hidraulikoa potentzia osoa da Fluidoa (normalean olioa) ponpatzen duen sistema hidraulikoa funtzionatzeko Ekipamendua. Ur ponpa indartsua izatea bezalakoa da, baina ura ponpatu beharrean Zure lorategirako, olio berezia ponpatzen du makineria astunari.
Geltoki hidraulikoak hainbat gako biltzen ditu Piezak elkarrekin lan egiten:
Pump estazio hidraulikoak nonahi daude Industria modernoa zerbait aparta benetan eskaintzen dutelako -sinestezin Potentzia oso trinkoa den pakete batean. Hona hemen HPU sistema hauek Nola funtzionatzen dugun iraultzen:
Potentzia handiko irteera: Gelto hidrauliko txiki batek auto bat altxatzeko nahikoa indar sor dezake edo eraman material tona.
Kontrol zehatza: Operadoreek abiadura eta indarra kontrolatu ditzakete zehaztasun harrigarriarekin - Eragiketa delikatuak egiteko ezin hobea.
Fidagarritasun: Ongi mantentzen diren geltoki hidraulikoek urteak daramatzate arazo handirik gabe.
Aldakortasun: Geltoki hidrauliko batek aldi berean hainbat ekipamendu pieza hornitu ditzake.
Zientzia estazio hidraulikoen atzean
Pascalen legea - Fundazioa
Sistema hidrauliko guztiek funtzionatzen dutePascal's Lege, 1600. hamarkadan Blaise Pascal zientzialari frantziarrek aurkitzea. Lege hau dio presioa mugatutako fluido bati aplikatzen zaionean (olioa itxita bezala sistema), presioa berdin zabaltzen da norabide guztietan.
Hona hemen ulertzeko modu erraza: Imajinatu ur globo bat duzula. Zati bat estutzen duzunean, presioa doa nonahi globoaren barruan berdin. Sistema hidraulikoek printzipio hori erabiltzen dute Transferentziaren potentzia.
Indarra biderkatzen da
Benetako magia hidraulikoan gertatzen da sistemak indarra biderkatzen dute. Hona hemen:
Konektatutako bi zilindro badituzu - bat Txikia eta handia - eta txikian behera botatzen duzu, handiak borondatea bultzatu indar askoz ere indar gehiagorekin. Merkataritza da zilindro handiak bat mugitzen duela distantzia laburragoa.
Adibide: Zilindro handiak txikiak baino 10 aldiz gehiago ditu, hala izango da 10 aldiz indar gehiago ekoiztea. Baina distantzia 1 / 10ean bakarrik mugituko da.
Horregatik, hidraulikoek astunak altxa ditzakete Autoak esku txikiko ponpa batekin!
Likido hidraulikoen propietateak
Sistema hidraulikoetan erabilitako fluidoa ez da edozein likido besterik ez. Propietate bereziak ditu:
Konprimezia gabekoak: Airea ez bezala (erraz konprimitzen duena), olio hidraulikoa ez da konprimitu asko. Horrek sortzen duzun presio guztia zuzenean transferitzen da lana egiteko.
Lubrifikatzaile: Fluidoak hunkigabeko pieza guztiak lubrifikatzen ditu, higadura murriztuz.
Bero-transferentzia: Beroak osagai beroetatik urruntzen laguntzen du.
Egonkor: On Likido hidraulikoek ez dute presio eta bero azpian apurtzen.
Energia sortzeko osagaiak
Ponpa hidraulikoaPonpa edozein geltoki hidraulikoren bihotza da. Hidraulikoa da Deposituaren fluidoa eta presio altuaren azpian bultzatzen du. Hiru nagusi daude Motak:
Motor edo motor elektrikoaHorrek ponpa exekutatzeko ahalmen mekanikoa ematen du. Hidrauliko gehien Geltokiek motor elektrikoak erabiltzen dituzte:
Unitate eramangarrietarako edo kanpoko lanetarako, gasolina edo diesel motorrak ohikoak dira.
Depositu hidraulikoa (urtegia)Deposituak fluido hidraulikoa gordetzen du eta hainbat helburuetarako balio du:
Deposituaren tamaina normalean 2-3 aldiz berdintzen da Pump-en fluxu-tasa minutuko.
Kontrol eta segurtasun osagaiak
Presio erliebearen balbulaSegurtasun osagai kritikoa da. Presioa oso altua denean, Balbula hau automatikoki irekiko da sisteman kalteak ekiditeko. A bezalakoa da segurtasun balbula presio-eltze batean.
Zuzeneko kontrol balbulakBalbula hauek kontrolatzen dute fluido hidraulikoen fluidoak non dauden. Ahal dute:
Fluxu kontrol balbulakHauek fluidoen fluido bizkorrak nola funtzionatzen duten arautzen dute, eta horrek abiadura kontrolatzen du Aktuatzaile hidraulikoak. Fluxu gehiago mugimendu azkarragoa da.
GaingoFluido garbia ezinbestekoa da sistema hidraulikoetarako. Iragazkiak kendu:
Jarraipen eta kontrol sistemak
Presio neurgailuakHauek sistemaren presioa begirada batean erakusten dute. Eragileek honako hauek erabiltzen dituzte:
Tenperatura sentsoreakFluido hidraulikoa funtzionamenduan bero egiten da. Tenperatura sentsoreak laguntzen dute Berotzea saihestu:
Kontrolagailu elektronikoakGelto hidrauliko modernoek normalean ordenagailuen kontrolak biltzen dituzte:
Ebakuntza ziklo osoa
Geltoki hidrauliko batek nola funtzionatzen duen ulertzea errazagoa da fluidoa jarraitzen duzunean bere bidaia osoaren bidez:
1. pausoa: fluidoen kontsumoaPonpa hidraulikoak deposituaren fluidoa marrazten duen xurgapena sortzen du xurgatzaile iragazki baten bidez. Iragazi honek partikula handiak harrapatzen ditu kalteak kaltetu.
2. pausoa: presioaPonpak fluidoa konprimitzen du eta sistemara bultzatzen du altuera presioa. Presioa 500 PSI artekoa da, 10.000 PSI arte Gehiago astuneko aplikazioetarako.
3. urratsa: Fluxu kontrolaPresiozko fluidoak isurtzen dira non zuzentzen duten kontrol-balbulen bidez Behar da. Balbula hauek likido hidraulikoetarako trafiko kontrolatzaile bezala jokatzen dute.
4. urratsa: Lanaren errendimenduaPresiozko fluidoak eragingailu hidraulikoetara (zilindroetara edo motorrak) energia hidrauliko bihurtzen da energia mekanikora erabilgarria egiteko lana.
5. urratsa: Itzulera FluxuaLana egin ondoren, fluidoa depositua itzultzen da itzuleraren bidez Iragazkiak. Iragazki hauek lan zikloan zehar jasotako kutsadura harrapatzen dute.
6. urratsa: girotuaItzuli deposituan, fluidoa:
Ireki vs begizta itxiko sistemak
Begizta irekiko sistemakSistema irekietan, fluidoa zuzenean itzuliko da depositua erabili ondoren. Onurak honako hauek dira:
Begizta itxitako sistemak
Sistema itxietan, fluidoak zuzenean zirkulatzen ditu ponparen eta eragingailuen artean.
Onurak honako hauek dira:
Ponpa konfigurazioaren arabera
Desplazamendu sistemak konponduPonpa hauek likido kopuru bera mugitzen dute biraketa bakoitzarekin. Hauek dira:
Aldaketa-sistemak aldakorrakPonpa hauek irteerako bolumena alda dezakete. Eskaintzen dute:
Energia iturriaren arabera
Geltoki hidrauliko elektrikoak
Motorra gidatutako geltoki hidraulikoak
Portagarritasunaren arabera
Geltoki hidrauliko geldoak
Gelto hidrauliko eramangarriak
Presioaren arabera
Presio baxua (1.000 PSI azpian)
Presio ertaina (1.000-3.000 psi)
Presio altua (3.000 PSI baino gehiago)
Eraikuntza eta ekipamendu astunak
Estazio hidraulikoen potentzia Eraikuntzarako makinak:
Hondengailu: Estazio hidraulikoek boom, besoa, ontzia eta ibilbideak kontrolatzen dituzte. Bakar bat Hondeatzaileak zirkuitu hidrauliko ugari izan ditzake funtzio desberdinetarako.
Bulldozers: Blade altxatzeko, angeluak eta gidatzeko sistemak botere hidraulikoak erabiltzen dituzte.
Garabi: Geltoki hidraulikoek kontrola leuna eta zehatza ematen dute altxatzeko eta kokatzeko Karga astunak.
Hormigoizko ponpak: Presio handiko sistema hidraulikoek hormigoia bultzatzen dute mahuka luzeen bidez kokapen zehatzak.
Fabrikazioa eta industria
Makina-erreminta: Geltoki hidraulikoen boterea:
Materialen manipulazioa:
Nekazaritza eta nekazaritza
Traktoreak: Traktore modernoek potentzia hidraulikoa erabiltzen dute:
Uztarako ekipoak: Konbinatu, balerrak eta beste baserriko makinak hidraulikoak erabiltzen dituzte laborantzarako Tratamendua eta manipulazioa.
Automozioa eta garraioa
Ibilgailuen igogailuak: Auto konponketa denda guztiak igogailu hidraulikoen araberakoa da Estazio hidraulikoak.
Zabor kamioiak: Sistema hidraulikoek altxatzeko eta trinkotzeko mekanismoak botatzen dituzte.
Zabor kamioiak: Estazio hidraulikoak deskargatzeko kamioi oheak igo eta txikiagoak dira.
Itsas eta itsasoz
Ontzi ekipoak: Geltoki hidraulikoen boterea:
Offshore plataformak: Petrolioaren zurrumurruak zulatze eta hoditeria sistema hidrauliko masiboak erabiltzen dituzte manipulazioa.
Aplikazio Aeroespazialak
Hegazkin sistemak: Potentzia hidraulikoa funtzionatzen du:
Sistema hidraulikoen fidagarritasunak egiten du hegaldiaren segurtasunerako ezinbestekoak dira.
Gako Errendimenduko Metikoak
Fluxu-tasaMinutu bakoitzeko (GPM) edo litroko litroak (LPM), fluxu-tasa eragingailu azkarrak nola mugitzen diren zehazten du. Fluxu altuagoak funtzionamendu azkarragoa esan nahi du baina ponpa handiagoak eta potentzia handiagoa behar ditu.
Eragiketa presioa
Hazbete karratu bakoitzeko kilo (PSI) edo taberna neurtuta, presioak zenbateraino zehazten du
sistemak sor dezake. Presio altuagoak indar gehiago esan nahi du, baina behar du
osagai sendoagoak.
Potentzia baldintzakPotentzia hidraulikoa (HP) kalkulatu daiteke:Hp = (fluxua × Presioa) ÷ 1714
Horrek gidatzeko behar duen motorra tamainatzen laguntzen du ponpa.
EraginkortasunSistemaren eraginkortasun osoa% 70-85etik% 70-85 bitartekoa da:
Potentzia-pisuko ratioaSistema hidraulikoek libra bakoitzeko energia gehiago sortzen dute gehienek baino energia iturriak. Horrek aproposak egiten ditu ekipamendu mugikorretarako pisua gaiak.
Kontrol zehatzaOperadoreek indarra, abiadura eta posizioa kontrolatu ditzakete zehaztasuna. Zehaztasun honek hidraulikoak ezin hobeak bihurtzen ditu eragiketa delikatuetarako.
Mugimendu linealaZilindro hidraulikoek higidura leuna eta zuzena eskaintzen dute lotura mekaniko konplexuak.
Berehalako itzulgarritasunaNorabidea berehala alda daiteke gelditu gabe, ez bezala Enbrageak eta engranajeak behar dituzten sistema mekanikoak.
Gainkarga babesaPresioen erliebe balbulek automatikoki babesten dute gainkargen aurka, ekipo edo lanetan kalteak prebenitzea.
Auto-lubrifikatzeaLikido hidraulikoak mugitzen diren pieza guztiak lubrifikatzen ditu, higadura murriztuz eta osagaiaren bizitza luzatzea.
Desabantailak eta erronkak
Fluidoen ihesakSistema hidraulikoek ihesak garatu ditzakete:
Tenperatura sentsibilitateaLikido hidraulikoen propietateak tenperaturarekin aldatzen dira:
Kutsatzeko sentsibilitateaPartikula txikiek ere zehaztasun osagaiak kaltetu ditzakete. Fluido garbia da Ezinbestekoa baina behar da:
Hasierako kostuaSistema hidraulikoek normalean hasierako alternatiba mekanikoak baino gehiago kostatzen dira, Epe luzerako balio hobea ematen duten arren.
Mantentze baldintzakMantentze erregularra ezinbestekoa da eta honako hauek ditu:
Mantentze prebentiboko egutegia
Eguneko txekeak
Asteroko mantentzea
Hileroko zerbitzua
Urteko berritzea
Sistema berotzea Sintomak: Fluido tenperatura altua, errendimendu murriztua, Osagaien kalteakKausak: Hozkailua, ponpa higatua, fluido okerra giscitazioIrtenbideak: Hozkailu garbia, kontrolatu ponpa egoera, egiaztatu fluidoa zehaztapen
Sistemaren presio baxua Sintomak: Eragiketa motela, indar ahularen irteera, ponpa zarataKausak: Higatutako ponpa, presioaren balbulen arazoak, barne-ihesakIrtenbideak: Probaren ponpa Eraginkortasuna, erliebe-balbula egokitu, aurkitu eta konpondu ihesak
Kutsatutako fluidoa Sintomak: Fluido iluna edo hodeitsua, osagaia higadura, balbula arazoakKausak: Filtrazio eskasa, uraren kutsadura, osagaia akiduraIrtenbideak: Fluidoa aldatu, berritu iragazkiak, kutsadura aurkitu iturri
Eragiketa erratikoa Sintomak: Mugimendu Jerky, abiadura inkoherentea, ehizaKausak: Airea sisteman, balbula higatuak, kutsatutako fluidoakIrtenbideak: Odol airea, Zerbitzu-balbulak, iragazketa hobetu
Segurtasunari buruzko gogoetak
Presioaren segurtasuna
Likidoen segurtasuna
Ekipamenduen segurtasuna
Zein da aldea a Geltoki hidraulikoa eta ponpa hidraulikoa?
Hau da galdera ohikoenetako bat HPU sistemei buruz! Hona hemen funtsezko aldea:
A Ponpa hidraulikoabakarra da osagaia - fluxua eta presioa sortzen ditu. Pentsa ezazu motorra auto batean bezala.
A Potentzia hidraulikoko unitatea (geltokia)da barne hartzen duen sistema osoa:
Autoaren motor bat a Automobil osoa - Ponpa ezinbestekoa da, baina geltoki hidraulikoa da Pakete osoa lan egiteko prest!
Energia hidraulikoko unitate bakarra exekutatu daiteke Makina anitz?
Erabat! Hau da handienetakoa Ponpa hidraulikoen estazioen abantailak. Behar bezala tamainako HPU sistemak potentzia dezake:
Horrek estazio hidraulikoak izugarri bihurtzen ditu Eragiketa handietarako kostu-eraginkorra.
Zenbat denbora irauten dute botere unitate hidraulikoek?
Mantentze egokia, kalitatea Geltoki hidraulikoek modu fidagarrian funtziona dezakete 15-25 urte edo gehiago! Zenbait industria HPU sistemak 30 urte baino gehiago daramatzate martxan. Funtsezko faktoreak hauek dira:
Zein da hidrauliko boteretsuena Inoiz eraikitako geltokia?
Ponpa hidrauliko boteretsuenetako batzuk Geltokiek 10.000 PSI baino gehiago sortzen dituzte eta 1.000 GPM baino gehiagoko fluxu tasak! Hauek HPU sistema masiboak erabiltzen dira:
Erraldoi industrial hauek indarrak sor ditzakete Libertatearen estatua altxatzeko baliokidea!
Teknologia adimendun iraultzailea Integrazio
IOT konektatutako energia unitate hidraulikoakGelto hidrauliko modernoek gero eta gehiago dira gauzen internet (IOT) Sentsoreak:
Mantentze iragarpenaMakina ikasteko algoritmoek sentsorearen datuak aztertzen dituzte noiz iragartzeko Osagaiek huts egingo dute, mantentze-lanak matxurak egin aurretik programatu ahal izateko gertatzen dira.
Urruneko jarraipenaOperadoreek geltoki hidrauliko anitz kontrolatu ditzakete zentraletik Kokapena, eraginkortasuna hobetzea eta murrizteko denbora murriztea.
Ingurumen hobekuntzak
Fluido hidrauliko bioakIngurumenarekiko fluido berriek eskaintzen dute:
Energia eraginkortasunaAbiadura aldakorreko unitateek eta kontrol adimendunek energia murriztu dezakete Kontsumoa% 20-30 arte sistema tradizionalekin alderatuta.
Zarata murrizteaPonpa aurreratuaren diseinuak eta soinuaren hezetasunak zarata kutsadura murrizten du lan-inguruneak.
Material aurreratuak
Osagai arinakMaterial berriek estazio hidraulikoak trinkoagoak izan daitezen eramangarria errendimendua mantentzen duen bitartean.
Iraunkorreko zigiluakZigiluen material aurreratuenak luzeagoak dira eta hobeto funtzionatzen dute zabalagoan zehar Tenperatura-barrutiak.
Korrosioarekiko materialakMaterial hobeak mantentzea murrizten dute eta ekipoen bizitza luzatzen dute, batez ere ingurune gogorretan.
Merkatuaren hazkundea eta aukerak
Ekipamendu hidraulikoen merkatu globala da espero da nabarmen haztea, gidatuta:
Berri baten ertzean garen heinean Iraultza industriala, estazio hidraulikoak ez dira erritmoa mantentzen - dira karga bihar bihurtuz. Potentzia hidraulikoko unitate aipagarriak Denbora probatutako fisikaren eta puntako teknologiaren fusio ezin hobea irudikatzea, Harritu eta inspiratzen jarraitzen duten aukerak sortuz.
Eragina nonahi da: Oraintxe bertan, hau irakurri ahala, milioika ponpa hidrauliko geltokiak isilean ari dira mundu osoan zehar. Azpiegiturak eraikitzen ari dira bihar, bizitza aurrezteko gailu medikoak fabrikatzea, elikatzeko janaria uzta nazioak, eta ozeano sakonenak eta zeru altuenak esploratzen. HPU sistema guztietan gizakiaren asmamenaren eta gure disko amaigabearen inguruko testamentua da gehiago lortzeko.
Berrikuntza ez da inoiz gelditzen: 2025eko estazio hidraulikoak azkarragoak, garbiagoak eta gehiago dira inoiz baino indartsua. AI-ren mantentze iragarlearekin, ekologikoki Bio-fluidoak eta energia aurrezteko teknologiak, sistema hauek ez dira gehiago Eraginkorra - etorkizun iraunkorragoa sortzen laguntzen dute aktiboki.
Zure iraultzan zure eginkizuna: Ingeniaritzako mirari amesten duen ikaslea zaren ala ez Makina sinestezin hauek mantentzen dituzten teknikariak edo kudeatzaileari aurre egiteko Hurrengo aurrerapen proiektua, istorio zirraragarri honen parte zara. Guztiak behar bezala Energia hidraulikoko unitate mantenimendua, aplikazio berritzaile bakoitza, segurtasun bakoitza Hobekuntzak beste kapitulu bat gehitzen du gizateriaren lorpenik handienei.
Etorkizuneko beckons: Imajina ezazu bertako auto-diagnostikatzen dituzten geltoki hidraulikoak gertatzen dira, sistemak hain eraginkorrak ez dituzte energia, eta HPU teknologia hain hondatzen dituzte Aurreratua Martera misioetara gaitzen da. Hau ez da fantasia - ibilbidea da Gaur gaude.
Eraikuntzaren garabia ikusten duzun hurrengo aldian Zerura begira, zehaztasun fabrikazio robot bat zerbait sortzen Sinestezina, edo itxuraz ezinezkoa lortzen duen edozein makina, gogoratu: Geltoki hidraulikoen boterearen lekuko ari zara. Ikusten ari zara Pascalen legea gizakiaren aurrerapena bihurtu zen, energia mekanikoa bihurtuta Ametsak erreala bihurtu ziren.
Botere hidraulikoaren adina urrun dago gainetik - bere benetako potentziala lortzen hasia da.
