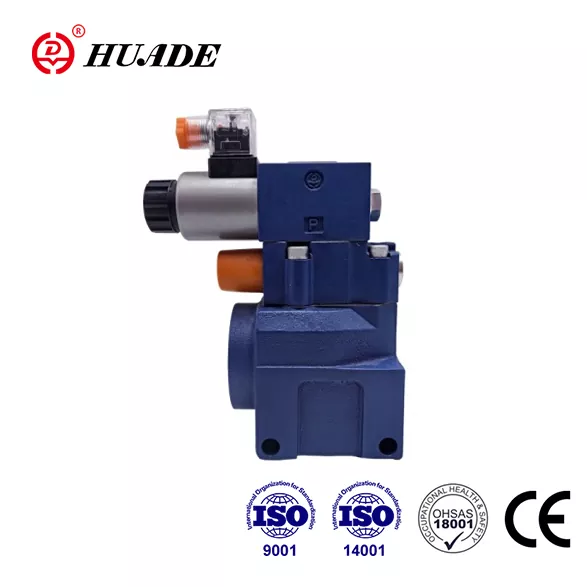

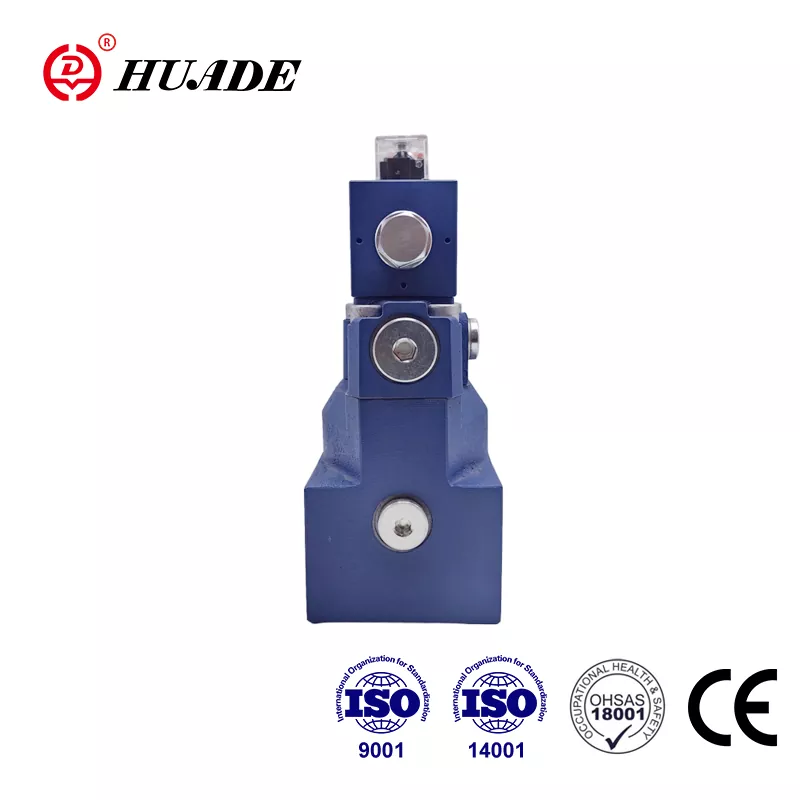

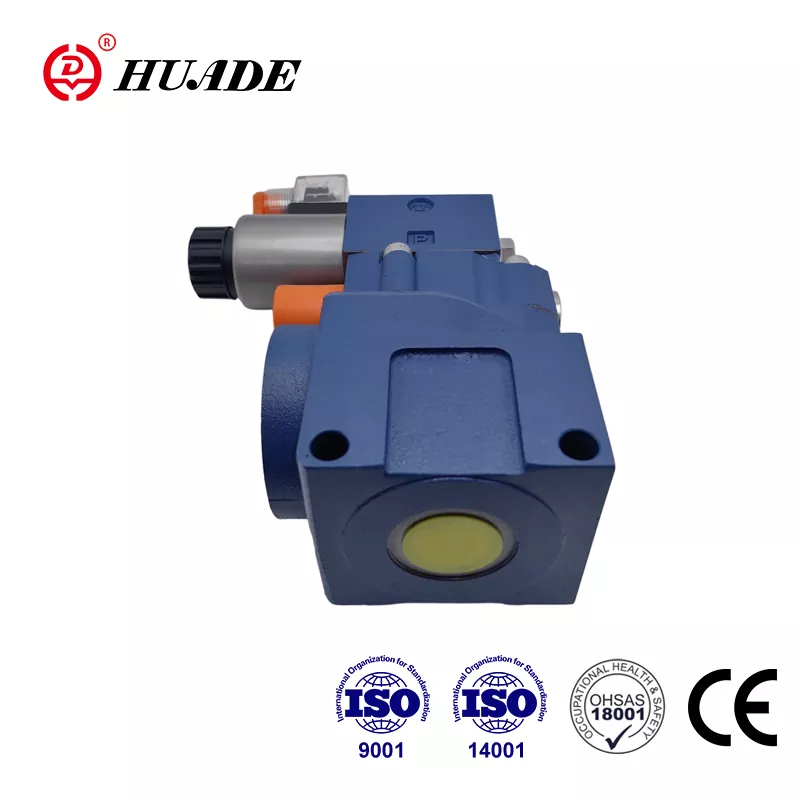

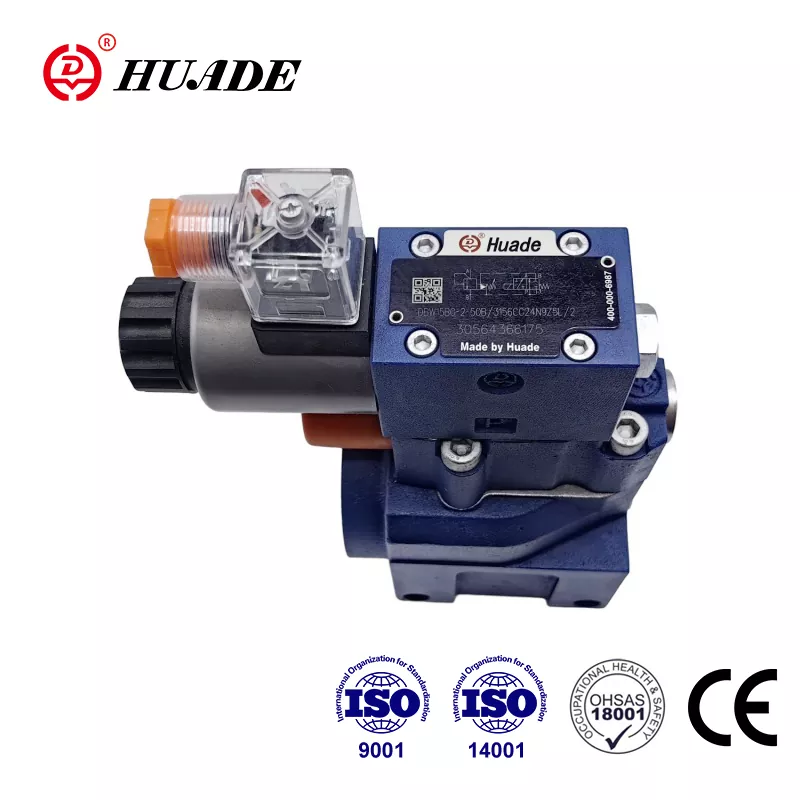

Presioa arintzeko balbula DBW 10

Huade® presio arintzeko balbula DBW 10 iraunkorragoak dira antzeko beste produktu batzuekin alderatuta. Arrazoia da Huade Hydraulic-ek epe luzerako bi lankidetza izan dituela Rexrothekin. DBW 10 motak Rexroth-ek eskaintzen dituen serieko balbulak ordezka ditzake. Produktu hidraulikoak eskaintzeko, fabrikak mundu osoko 750 ekoizpen ekipamendu aurreratu aurkeztu zituen. Fabrikak produktuen praktikotasunari arreta handiagoa ematen dio eta bezeroei balbula hidrauliko merkeak eskaintzeko konpromisoa hartzen du. Fabrikaren adar guztiek ISO9001, ISO14001 eta OH SAS18001 gainditu dituzte. Huade® markak ospe handia du Txinan. Kalitate fidagarria eta errendimendu egonkorra direla eta, Huade® presio balbulak oso erabiliak dira ingeniaritza eta eraikuntzako makinetan eta industria militarrean eta beste esparru batzuetan.

Presioa murrizteko DBW 10 balbularen produktuaren parametroa

Produktuaren ezaugarria eta presioa murrizteko DBW 10 balbularen aplikazioa

Ezaugarriak:

▶ Azpiplaka muntatzea

▶ Portatzeko eredua DIN 24 340, E forma, ISO 6264 eta CETOP - RP 121H

▶ Tutuetarako konexioa

▶ Sartu konexioa

▶ Hiru doikuntza-elementu:

. Eskutoki birakaria

. Hex. buruko torlojua babes-txapelarekin

. Blokea daitekeen botoi birakaria eskalarekin

▶ Solenoide bidezko deskarga, norabide-balbula integratuaren bidez

Aplikazioa:

Presioa murrizteko balbulak DBW 10 kontrol-presioaren muga eta solenoide bidezko deskargarako erabiltzen dira.

DBW 10 presioa murrizteko balbularen funtzioa, sekzioa eta sinboloak

Orokorra

DBW presio balbulak pilotatutako presio arintzeko balbulak dira.

Presioa arintzeko balbulak (DB) balbula nagusia (1) bobina multzo nagusiarekin (3) eta pilotu-balbula (2) presioa doitzeko elementuarekin osatzen dute.

Presioa arintzeko DB motako balbula

A portuan dagoen presioak bobina nagusian eragiten du (3). Aldi berean presioa egiten da (6) eta (7) kontrol-lerroen bidez (4) eta (5) zuloekin hornituta, bobina nagusiaren malgukiaren aldean (3) eta bolean (8). ) kontrol-balbula pilotuan (2). A portuan dagoen presioa malgukian ezarritako balbula gainditzen badu (9), bola (8) malgukiaren aurka irekitzen da (9).

Honen seinalea barnetik dator (10) eta (6) kontrol-lerroetatik A portutik. Bobina nagusiaren (3) malgukiaren aldean dagoen presio-fluidoa kontrol-lerrotik (7), zulo-zulotik (11) isurtzen da. ) eta bola (8) malgukiaren ganbaran (12). DB...50B/...motakoan kontrol-lerroaren bidez (13) isurtzen da depositura, edo DB..50/..Y..motakoan kontrol-lerroaren bidez (14). (4) eta (5) zuloen ondorioz presio-jaitsiera bat gertatzen da bobina nagusian (3), A portutik B atakarako konexioa irekita dago. Orain presio-fluidoa A atakatik B atakara isurtzen da ezarritako funtzionamendu-presioa mantenduz.

Presioa arintzeko balbula deskargatu edo beste presio batera alda daiteke (bigarren presio-etapa) "X" atakaren bidez (15).

Presioa arintzeko balbula DBW motakoa

Balbula honen funtzioa funtsean DB motako balbula berdina da

Bobina nagusiko deskarga(3),ordea, integratutako norabide-balbula(16) eraginez lortzen da.

DBWren egitura...50B

DBWren ikurra...50B

Oharra

1.Likidoa iragazi behar da. Iragazkiaren gutxieneko fintasuna 20 ㎛ da.

2.Depositua zigilatzen egon behar da eta aire-iragazkia instalatu behar da aire sarreran.

3.Plakarik gabeko produktuak fabrikatik irtetean, behar izanez gero, mesedez bereziki eskatu.

4.Balbulak finkatzeko torlojuak intentsitate handikoak izan behar dira (10.9 klasea). Mesedez, hautatu eta erabili lagin liburuan zerrendatutako parametroaren arabera.

5. Balbularekin lotutako gainazalaren zimurtasuna behar da gainazaleko zimurtasuna 0,8koa da.

6. Estekatutako piezaren gainazaleko akabera 0,01/100 mm-koa da.
