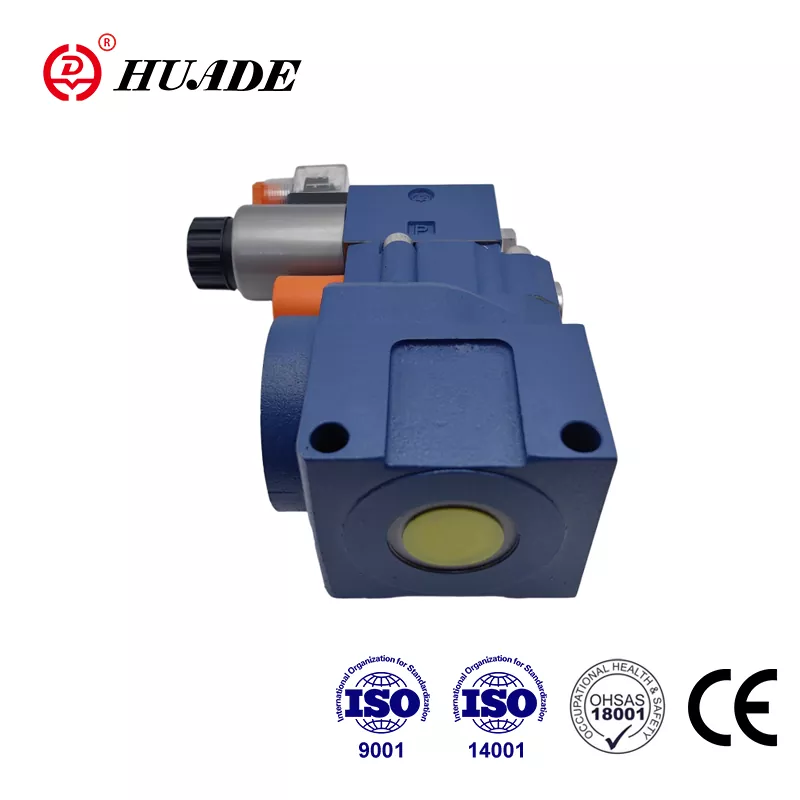

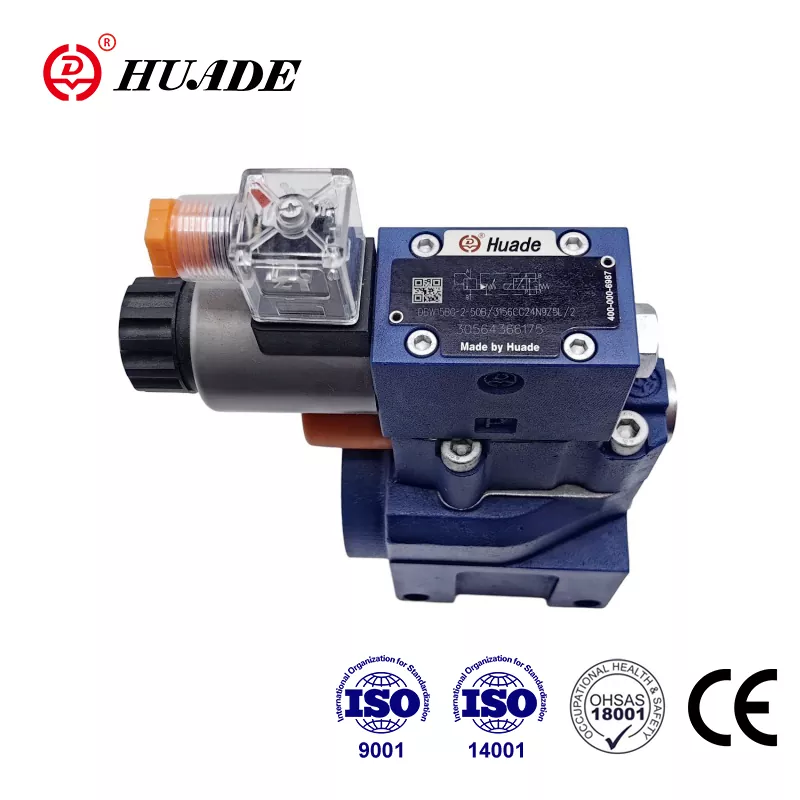

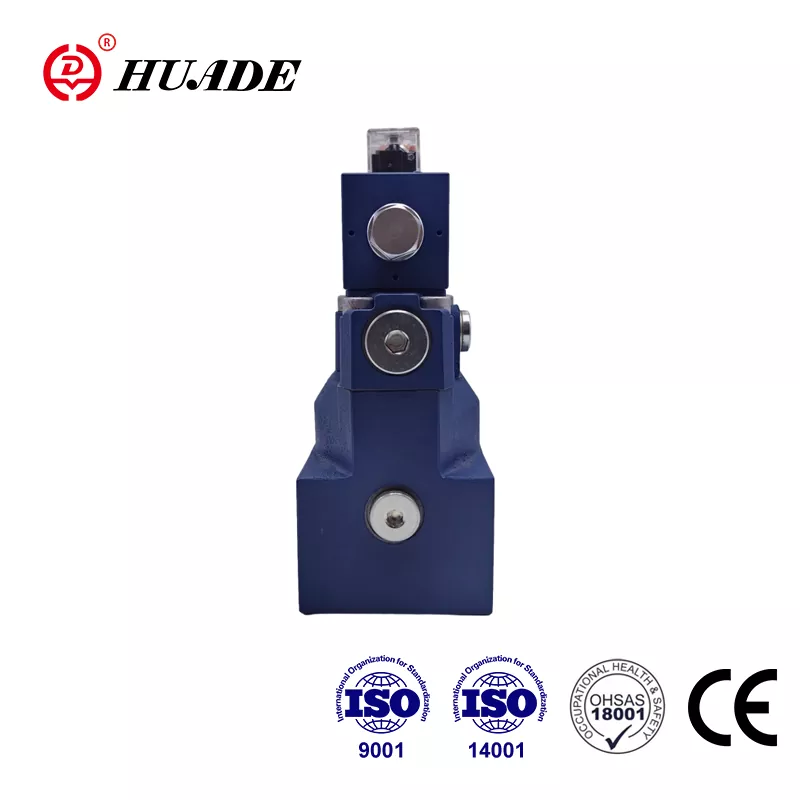

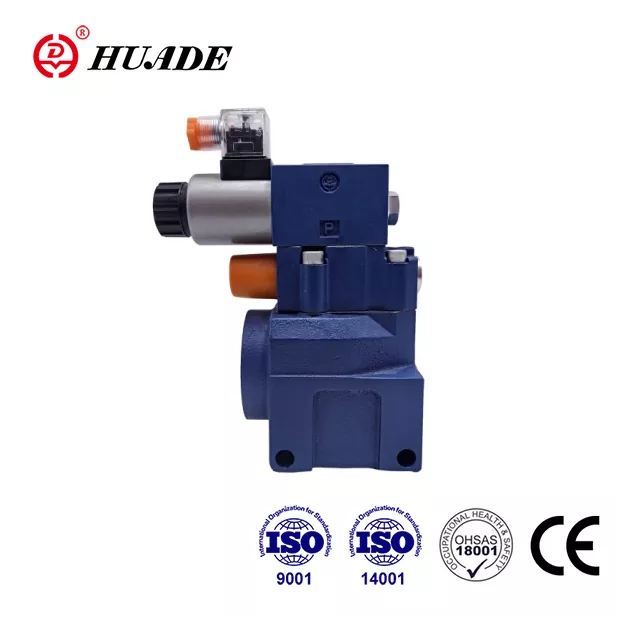

Huade Hydraulic-ek sarritan lehen lerroko marken antzeko kalitatea duten balbula hidraulikoak eskaintzen ditu baina prezio merkeagoetan. Presioa arintzeko balbula DBW 20 Rexroth-ekin bat etor daiteke errendimendu eta parametroei dagokienez. Arrazoia da Huade Hydraulic-ek Rexroth-en puntako teknologia sartu duela Rexroth-ekin epe luzeko bi lankidetza direla eta. Transmisio eta kontrol hidraulikoaren alorrean indar handia duen fabrikatzaile gisa, Huade Hydraulic-ek bere presio-balbulen praktikotasunari arreta handiagoa ematen dio eta merkatuak mesede egiten dio. Enpresaren adar guztiek ISO9001, ISO14001 eta OH SAS18001 gainditu dituzte. Huade® Txinako marka nazional ospetsua da bere produktuen kalitate fidagarriagatik eta errendimendu egonkorragatik.
|
Orokorra |
|||||||
|
Instalazioa |
aukerakoa |
||||||
|
Pisua |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Azpiplaka |
DB (Kg) |
2.6 |
- |
3.5 |
- |
4.4 |
|
|
DBW (kg) |
3.8 |
- |
4.7 |
- |
5.6 |
||
|
DBC (kg) |
1.2 ( DBW mota gehitu 1,2 kg |
||||||
|
DBC10 edo 30 (Kg) |
1,5 (DBWC10 edo 30 gehi 1,2 kg) |
||||||
|
Harikatua |
DB..G. (Kg) |
5.3 |
5.2 |
5.1 |
5.0 |
4.8 |
|
|
DBW..G. (Kg) |
6.5 |
6.4 |
6.3 |
6.2 |
6.0 |
||
|
Norabide-balbulen datu teknikoak |
ikusi WE6.../... |
||||||
|
Datu tekniko hidraulikoak |
|||||||
|
Gehienezko funtzionamendu-presioa A.B portuetan. X (MPa) |
35,0 arte |
||||||
|
Atzeko presio maximoa |
DB (MPa) |
31,5 arte |
|||||
|
DBW.6A.(solenoide estandarrak) (MPa) |
AC(DC)10,0 AC(DC)16,0 |
||||||
|
DBW.6B.(potentzia handiko solenoideak) (MPa) |
AC(DC) 16.0 |
||||||
|
Ezar daitekeen presioa |
Gutxieneko (MPa) |
fluxuaren araberakoa (ikus kurbak ezaugarriak) |
|||||
|
Gehienez (MPa) |
Gehienez 5.0, 10.0, 20.0, 31.5, 35.0 |
||||||
|
Emaria maximoa |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
Azpiplaka muntatzea (L/min) |
250 |
- |
500 |
- |
650 |
||
|
Harikatua connections (L/min) |
250 |
500 |
500 |
500 |
650 |
||
|
Presiozko fluidoa |
Olio minerala (NBR zigilurako) edo fosfato ester (FPM zigilurako) |
||||||
|
Presio-fluidoaren tenperatura-tartea (℃) |
-30etik +80era |
||||||
|
Biskositate-tartea (mm²/s) |
10etik 800era |
||||||
|
Kutsadura-maila |
NAS 1638 9. klasea. |
||||||
Ezaugarriak:
▶ Azpiplaka muntatzea
▶ Porting pattern to DIN 24 340, form E,ISO 6264 and CETOP - RP 121H
▶ Tutuetarako konexioa
▶ Sartu konexioa
▶ Hiru doikuntza-elementu:
. Eskutoki birakaria
. Hex. buruko torlojua babes-txapelarekin
. Blokea daitekeen botoi birakaria eskalarekin
▶ Solenoide bidezko deskarga, norabide-balbula integratuaren bidez
Aplikazioa:
DBW 20 presioa arintzeko balbulen funtzio nagusia kontrol-presioaren deskarga mugatzea eta solenoideak eragitea da.
Orokorra
Presioa arintzeko DBW pilotu-balbulak nagusiki (1) bobina nagusiarekin (3) eta pilotu-balbula (2) presioa doitzeko elementuarekin osatzen dute.
Presioa arintzeko balbula DB motakoa
A portuan dagoen presioak bobina nagusian eragiten du (3). Aldi berean presioa egiten da (6) eta (7) kontrol-lerroen bidez (4) eta (5) zuloekin hornituta, bobina nagusiaren malgukiaren aldean (3) eta bolean (8). ) kontrol-balbula pilotuan (2). A portuan dagoen presioa malgukian ezarritako balbula gainditzen badu (9), bola (8) malgukiaren aurka irekitzen da (9).
Honen seinalea barnetik dator (10) eta (6) kontrol-lerroetatik A portutik. Bobina nagusiaren (3) malgukiaren aldean dagoen presio-fluidoa kontrol-lerrotik (7), zulo-zulotik (11) isurtzen da. ) eta bola (8) malgukiaren ganbaran (12). (4) eta (5) zuloen ondorioz presio-jaitsiera bat gertatzen da bobina nagusian (3), A portutik B atakarako konexioa irekita dago. Orain presio-fluidoa A atakatik B atakara isurtzen da ezarritako funtzionamendu-presioari eutsiz.
Presioa arintzeko balbula deskargatu edo beste presio batera alda daiteke (bigarren presio-etapa) "X" atakaren bidez (15).
Presioa arintzeko balbula DBW motakoa
Balbula honen funtzioa funtsean DB motako balbula berdina da
Bobina nagusiko deskarga(3),ordea, integratutako norabide-balbula(16) eraginez lortzen da.
DBWren egitura...50B
DBWren ikurra...50B
1.Likidoa iragazi behar da. Iragazkiaren gutxieneko fintasuna 20 ㎛ da.
2.Depositua zigilatzen egon behar da eta aire-iragazkia instalatu behar da aire sarreran.
3.Plakarik gabeko produktuak fabrikatik irtetean, behar izanez gero, mesedez eskatu bereziki.
4.Balbulak finkatzeko torlojuak intentsitate handikoak izan behar dira (10.9 klasea). Mesedez, hautatu eta erabili lagin liburuan zerrendatutako parametroaren arabera.
5. Balbularekin lotutako gainazalaren zimurtasuna behar da gainazaleko zimurtasuna 0,8koa da.
6. Estekatutako piezaren gainazaleko akabera 0,01/100 mm-koa da.
