Sistema hidrauliko trinkoetan fluxu-kontrol zehatza behar duzunean, Check Valve Sandwich Plate Z2S 10-k irtenbide fidagarria eskaintzen du. Bosch Rexroth-en kontrol-balbula pilotu honek ihesik gabeko blokeoa eskaintzen du espazioa aurrezteko sandwich-plateraren diseinuan. Z2S 10-k tamaina txikiagoko eta ertaineko aplikazio hidraulikoetarako balio du, non posizioa mantentzea eta alderantzizko fluxua saihestea funtsezkoa den.
Z2S 10-k Z2S serieko modelo handien oinarrizko diseinu-printzipio berberak erabiltzen ditu, baina bere 10 tamainako izendapenak CETOP 05 muntaketa-ereduetara egokitzen dela esan nahi du CETOP 07 interfaze handiagoak baino. Aztarna txikiagoa honek Check Valve Sandwich Plate Z2S 10 ekipo mugikorretarako, industria-makineria trinkoetarako eta espazioa lehenbailehen lortzen duten aplikazioetarako aproposa da.
Oinarrizko Diseinu Ezaugarriak
Check Valve Sandwich Plate Z2S 10-ek udaberrian kargatutako poppet-mekanismo baten bidez funtzionatzen du, kontrol pilotuarekin konbinatuta. Fluido hidraulikoa aske dabil A1 atakatik A2ra edo B1era B2ra presioa aurrerako noranzkoan bultzatzen denean. Balbula-elementuak bere eserlekutik altxatzen du, olioa erresistentzia minimoarekin igarotzen utziz. Fluxua alderantzikatzen saiatzen denean, malgukiak eta alderantzizko presioak poppet-a bere eserlekuaren kontra tinko behartzen du, edozein isurketa saihesten duen metal-metal zigilu bat sortuz.
Z2S 10 kontrol-balbula sinpleetatik bereizten duena bere pilotu funtzionamendu gaitasuna da. X edo Y pilotu portuari presioa aplikatzeak balbula hidraulikoki irekitzen du blokeoaren norabidearen aurka. Ezaugarri honek kargak kontrolatuta jaistea edo nahita alderantzizko fluxua ahalbidetzen du zure sistemaren diseinuak hala eskatzen duenean. Presio piloturik gabe, Check Valve Sandwich Plate Z2S 10-k bere blokeo-funtzioa mugagabean mantentzen du inolako noraeza edo isuririk gabe.
Z2S 10-ren ogitarteko plakaren konfigurazioak 162 mm-ko luzera eta 57 mm-ko altuera ditu gutxi gorabehera. Balbulak 25 mm inguruko lodiera gehitzen du beste osagai hidrauliko batzuen artean instalatzen denean. Lau M8 torlojuk muntaketa-puntu nagusiak ziurtatzen dituzte, eta bi M5 torlojuk konexio osagarriak maneiatzen dituzte. Pisu osoa 2,8 eta 3,2 kilogramo ingurukoa da aldaera eta aukeren arabera.
Bosch Rexroth-ek Z2S 10 balbula gorputza kalitate handiko burdinurtu edo altzairuz fabrikatzen du, korrosioarekiko erresistentea den gainazal tratamenduarekin. Bertsio estandarrak mineraletan oinarritutako olio hidraulikoetarako egokiak diren NBR zigiluak erabiltzen ditu. Zure aplikazioak fosfato ester fluidoak edo bestelako hidrauliko sintetikoak behar dituenean, FKM zigiluak zehaztu ditzakezu zure pieza-zenbakiari "V" izendapena gehituz.
Zehaztapen Teknikoak
Check Valve Sandwich Plate Z2S 10-k 315 bar-eko gehienezko lan-presioa kudeatzen du, bere Z2S 16 pareko handiagoaren berdina. 31,5 megapascal balorazio honek Z2S 10-k fidagarri funtzionatzen du presio handiko zirkuitu hidraulikoetan ere. Gehienezko fluxu-ahalmena minutuko 80 litrora iristen da fluxu askeko norabidean, eragingailu eta motor hidrauliko txiki eta ertain gehienetara egokitzen dena.
Z2S 10-rako presioa egiteko aukerak 3, 5, 7,5 eta 10 bar ezarpenak dira. Krakatze-presio honek balbula guztiz esertzeko aurretik zenbat alderantzizko presioa sortzen den zehazten du. Pitzadura-presio baxuagoek kontrol estuagoa eskaintzen dute presio metaketa gutxiagorekin, eta ezarpen altuek atzera-presioa gehiago onartzen dute blokeatu aurretik. Zure aukeraketa zure aplikazioak berehala itzali behar duen edo ixtean presio-igoera bat egin dezakeenaren araberakoa da.
Funtzionamendu-tenperatura tartea -30 °C eta +80 °C bitartekoa da NBR zigilu estandarrekin. FKM zigiluen aldaerek -20 °C-tik +80 °C-ra funtzionatzen dute. Tenperatura-muga hauek ekipo industrial eta mugikorren funtzionamendu-ingurune gehienak estaltzen dituzte. Zure fluido hidraulikoak biskositatea mantendu behar du segundoko 2,8 eta 500 milimetro karratu artean Z2S 10 funtzionamendu egokia izateko.
Jariakinen garbitasunak nabarmen eragiten du Check Valve Sandwich Plate Z2S 10 fidagarritasuna. Bosch Rexroth-ek NAS 1638 Klase 9 edo ISO 4406 20/18/15 zehazten du gutxieneko garbitasun-arau gisa. Kutsatutako olioak zigilatzeko gainazaletan txerta daitezkeen partikulak eramaten ditu, ihesak eraginez edo balbula behar bezala ixtea eragozten dutenak. Z2S 10-tik gorako iragazketa egokia instalatzeak zure inbertsioa babesten du eta errendimendu koherentea bermatzen du.
Z2S 10 diseinuko eremu pilotu-ratioek Z2S serieko beste balbulen antzeko proportzioak jarraitzen dituzte. Eremu pilotuaren eta blokeo eremuaren arteko erlazioak abantaila mekanikoa sortzen du, presio pilotu nahiko baxua balbula sistemaren presio altuaren aurka ireki dezan. Diseinu honek esan nahi du ez duzula presio handiko pilotu hornidura bereizirik behar Z2S 10 modu eraginkorrean funtzionatzeko.
Aplikazio arruntak
Ekipamendu hidrauliko mugikorrek maiz sartzen dute Check Valve Sandwich Plate Z2S 10. Hondeamakin trinkoak, minikargagailuak eta nekazaritza-makineria balbularen tamaina txikia eta blokeo funtzio fidagarriaz baliatzen dira. Kargagailuko ontzi batek materiala gainean eusten duenean, Z2S 10-k zilindroaren noraeza eragozten du, nahiz eta mahuka hidraulikoek huts egiten badute edo operadoreak nahi gabe kontrol palankak posizio neutroetara eraman.
Prentsa-ekipo industrialak Z2S 10 erabiltzen du konformazio-eragiketetan ahariaren posizioa mantentzeko. Metal estanpazio-prentsek, balazta-prentsek eta konpresio-moldeaketa-makinek posizio zehatzak mantentzen dituzten zilindroak behar dituzte konformazio indarrak aplikatzen diren bitartean. Check Valve Sandwich Plate Z2S 10-ren zero isurketa ezaugarriak akaberako piezen dimentsio-zehaztasuna bermatzen du, prentsa-zikloan zehar zilindroaren edozein mugimendu ezabatuz.
Egurra lantzeko makineriak Z2S 10 barne hartzen du besarkada eta euste-zirkuituetarako. CNC bideratzaileek, ertz-balagailuek eta panel-zerrak besarkada hidraulikoak erabiltzen dituzte piezak ebaketa-eragiketetan ziurtatzeko. Ogitarteko plakaren formatuari esker, makina eraikitzaileei balbula-multzo trinkoak sortzeko aukera ematen die, lan-mahaiaren azpian leku mugatuan atxikitzeko hainbat zirkuitu integratzen dituztenak.
Igogailu-mahaiak eta guraize-igogailuak Z2S 10-n oinarritzen dira karga eusteko segurtasunerako. Igogailu-plataforma batek posizio altuetan langileak edo materialak onartzen dituenean, Check Valve Sandwich Plate Z2S 10-k segurtasun erredundantea eskaintzen du zilindro-atatuak blokeatzen ditu norabide-balbula nagusitik independenteki. Kontrol-balbulek huts egiten badute edo linea hidraulikoak hausten badira ere, Z2S 10-k kontrolik gabeko jaitsiera eragozten du.
Tona txikiagoko plastikozko injekzio-makinek Z2S 10 erabiltzen dute moldeak finkatzeko zirkuituetarako. Balbulak injekzio- eta hozte-ziklo osoan eusten du besarkadura-indar zehatza. Ogitarteko plakaren muntaketak manifolden diseinua errazten du, ingeniariek balbula-funtzio anitz pilatu ditzaketelako bertikalki eredu horizontal handiagoetan antolatu beharrean.
Erosketak eta prezioak
Benetako Bosch Rexroth Check Valve Sandwich Plate Z2S 10 unitateek normalean 180 eta 280 dolar artean balio dute baimendutako banatzaileen bidez. Rexroth kanal ofizialek dokumentazio tekniko osoa, bermearen estaldura eta aplikazioen ingeniaritza laguntzarako sarbidea eskaintzen dute. Entrega-epeak astebete edo bi artekoak izaten dira banatzaileen stockean dauden konfigurazio estandarretan.
Airline Hydraulics eta [BuyRexroth.com](http://buyrexroth.com/) bezalako hornitzaile hidrauliko espezializatuek inbentarioa mantentzen dute bereziki Ipar Amerikako merkaturako. Banatzaile hauek hiru edo zazpi eguneko epean bidaltzen dituzte eta pakete-eskaintzak eman ditzakete hainbat balbula edo sistema hidrauliko osoak eskatzen dituzunean. Haien prezioak, oro har, 170 eta 260 dolarreko tartean jaisten dira kantitatearen eta konfigurazioaren arabera.
Europako erosleek Z2S 10-ra sar daitezke tokiko Bosch Rexroth zerbitzu-zentroen eta Alemaniako, Frantziako, Italiako eta beste merkatu batzuetako banatzaile baimenduen bidez. Europako merkatuetan prezioak 160 eta 250 euro bitartekoak dira gutxi gorabehera, Ipar Amerikako iturrien antzeko epeekin.
Fabrikatzaile alternatiboek Check Valve Sandwich Plate Z2S 10-ren bertsio bateragarriak ekoizten dituzte. Huade Hydraulic fabrikatzaile txinatarrak HD Z2S 10 seriea egiten du, CETOP 05 muntaketa-eredu bera eta antzeko zehaztapenak mantentzen dituena. Alternatiba hauek, normalean, Rexroth produktu benetakoak baino ehuneko 25 eta 35 gutxiago balio dute, 120 eta 200 dolar inguruko prezioekin. Konpromisoak dokumentazio teknikoa murriztea eta berme-laguntza txikiagoa dakar.
Z2S 10 eskatzerakoan, egiaztatu pieza-zenbaki osoa seriearen izendapena, pitzadura-presioaren kodea eta zigilu-materialaren zehaztapena barne. Pieza-zenbaki osoak Z2S10-1-5X itxura izan dezake 3 bar-eko pitzadura-presioko balbula baten NBR zigiluak dituen 5X seriean. "/V" gehitzeak FKM zigiluak zehazten ditu, blokeoaren konfigurazioa (A, B edo AB) pieza-zenbakiaren sekuentzian lehenago agertzen den bitartean.
Instalazio jarraibideak
Z2S 10 kontrol-balbula ogitarteko plaka bat instalatzeak arreta handia behar du muntatzeko gainazala prestatzeko. Estekatze-gainazalak Ra 0,8ko zimurtasun maximoa lortu behar du eta lautasuna mantendu behar du gainazaleko luzeraren 100 mm bakoitzeko 0,01 mm-ren barruan. Zehaztapen hauek ez dira hautazko gomendioak. Muntatzeko gainazal zakar edo okertuek O-ring isurketak eragingo dituzte, zero isurketa-balbula erabiltzearen helburu osoa arriskuan jartzen dutenak.
Z2S 10-k Z2S modelo handiagoetatik desberdinak diren O-ring tamaina zehatzak erabiltzen ditu. A, B, P eta T portu nagusiek 16 mm-ko kanpo-diametroa neurtzen duten O-eraztunak behar dituzte, 2 mm-ko sekzioarekin. X eta Y pilotuek 8 mm-ko 1,5 mm-ko O-eraztun txikiagoak erabiltzen dituzte. Instalatu aurretik, berretsi O-ring kit egokia duzula, tamaina okerrak erabiltzeak ihesak eta kutsadura-arazoak bermatzen dituelako.
Momentuaren zehaztapenek garrantzi handia dute sandwich-plaken instalazioetan. Estutu M8 muntatzeko lau torlojuak 41 Newton-metrotara gurutze diagonalean. Bi M5 torloju laguntzaileek 8,8 Newton-metroko momentua behar dute. Momentu gutxiegiak ihesak eta balbula aldatzea ahalbidetzen du, eta gehiegizko momentuak aluminiozko edo burdinurtuzko balbularen gorputza okertu dezake. Erabili beti dinamizazio-giltza kalibratu bat, kolpe-giltzak edo sentimenduaren arabera kalkulatzea baino.
Jarri Check Balbula Sandwich Plate Z2S 10, kokapen-pinak zure muntaketa-multiple edo azpiplakako zuloekin zehatz-mehatz lerrokatu daitezen. Pintura hauek presio-zikloetan O-eraztunak moztu ditzaketen alboko mugimendua eragozten dute. Garbitu muntatzeko gainazal guztiak ondo muntatu aurretik, zigilatzea arriskuan jar dezaketen metalezko txirbilak, zikinkeria edo zigilu-material zaharra kentzeko.
Torloju guztiak bermatu ondoren, bete sistema hidraulikoa fluido garbiz eta zirkulatu eragingailuak hainbat aldiz lan-karga osoa aplikatu aurretik. Apurketa-prozedura honek harrapatutako airea garbitzen du eta Z2S 10ak behar bezala funtzionatzen duela egiaztatzen du. Kontrolatu hasierako funtzionamenduan O-ring zigiluen inguruan kanpoko isuririk dagoen. Lehen presioaldian agertzen diren ihes txikiek sarritan torloju-momentu desegokia edo gainazaleko kutsadura adierazten dute.
Sistema integratzeko gogoetak
Check Valve Sandwich Plate Z2S 10 normalean norabide-kontrol balbula baten eta kontrolatzen duen eragingailu hidraulikoaren artean instalatzen da. Kokapen honi esker, Z2S 10-k eragingailuaren atakak blokeatu ditzake norabide-balbula posizio neutrora mugitzen denean. Portu pilotuak norabide-balbularen lan-portuetara konektatzen dira, norabide-balbularen bidez nahitako fluxu orok Z2S 10 norabide egokian ireki dezan.
Z2S 10 zilindro bertikaleko aplikazioetan integratzean, hala nola igogailu-mahaiak edo prentsa-ahariak, arreta jarri pilotu-portuko iturgintzari. Presio pilotuak presioaren malgukia eta balbula ixten saiatzen den sistemaren edozein presio gainditu behar ditu. Presio pilotu nahikorik ez izateak balbula irekitzea eragotziko du, zure eragingailua posizioan blokeatuta utziz mugimendua agindu duzunean ere.
Deposituaren ataka-konexioek arreta berezia behar dute Z2S 10-rekin. Y pilotu-ataka normalean deposituarekin konektatzen da zuzenean edo norabide-balbularen tankearen atakaren bidez. Konexio horrek benetako presio atmosferikoa lortu behar du balbula modu fidagarrian ixteko. Deposituaren lineako edozein atzera-presioak balbula osoa ixtea eragotzi dezake, eta ondorioz nahi ez den eragingailuaren desbiderapena eragingo du.
Kontuan hartu Z2S 10 kontrol-balbularen ogitarteko plakaren bidezko presioaren jaitsiera zure sistema hidraulikoa dimentsionatzerakoan. Behar bezala funtzionatzen duen Z2S 10 batek 3 bar baino gutxiagoko presio-galera erakusten du fluxu askeko norabidean gehienezko emari nominalean. Presio-jaitsiera horrek zure eragingailuaren indarra murrizten du eta beroa sortzen du olio hidraulikoan. Z2S 10 zure fluxu-beharretarako gaindimentsionatzeak presioa gutxitzen du eta sistemaren eraginkortasuna hobetzen du.
Z2S 10 balbula anitz elkarrekin pilatu daitezke sandwich-plaken konfigurazioetan eragingailu ugari kontrolatzeko manifold trinko batetik. Planteamendu modular honek iturgintza sinplifikatzen du eta beharrezkoak diren balbulak muntatzeko lekuen kopurua murrizten du. Hala ere, balbula-geruza gehigarri bakoitzak pila-altuera gehitzen du eta instalazio egokia behar duten O-ring zigiluen kopurua handitzen du.
Mantentze-baldintzak
Check Valve Sandwich Plate Z2S 10-k mantentze nahiko minimoa behar du diseinuaren zehaztapenen barruan funtzionatzen duenean. Programatu ikuskapenak sei edo hamabi hilabetez behin zure lan-zikloaren eta funtzionamendu-ingurunearen arabera. Ikuskapenetan, egiaztatu O-ring zigiluen inguruan kanpoko olio-isurketarik dagoen eta egiaztatu eragingailuek posizio egokia dutela norabide-balbulak erdiratzen direnean.
Probatu pilotuaren funtzionamendua eragingailuaren mugimendu motela aginduz eta mugimendu leuna eta koherentea baieztatuz. Mugimendu astinduak edo zalantzazkoak izan daitezke Z2S 10 ez dela guztiz irekitzen kutsaduragatik edo pilotu-presio nahikoa ez dagoelako. Neurtu pilotu-presioa X eta Y ataketan funtzionamendu-baldintzetan, pitzadura-presioaren zehaztapena gehi zirkuitu pilotuko edozein marruskadura gainditzen duela egiaztatzeko.
Ordeztu O-ring zigiluak bi edo bost urtean behin prebentziozko mantentze-lan gisa, ihesak ikusten dituzun ala ez. NBR eta FKM zigiluen materialak pixkanaka gogortzen dira ziklo termikoaren eta esposizio kimikoaren ondorioz denboran zehar. Gogortutako zigiluak gainazaleko irregulartasun txikietara egokitzeko gaitasuna galtzen dute, azkenean ihesak ahalbidetuz. Zigiluak ordezkatzean, ikuskatu balbulen txortena eta eserlekuaren gainazala zirrikitu, higadura edo txertatutako kutsadurarik ez dagoenean.
Kontrolatu kontrol-balbularen ogitarteko plakaren Z2S 10 presioaren jaitsiera ohiko funtzionamenduan. Denboran zehar presio-jaitsiera handitzeak barneko pasabideetan kutsadura pilatzea edo poppet elementuaren oztopo partziala adierazten du. Ez ezazu alde batera utzi pixkanaka igotzen diren presio-jaitsierak, balbula hutsegite osoa eragingo duten garapen-arazoak adierazten dituztelako.
Z2S 10-ak ez badu askatzen presio pilotua aplikatzen denean, lehenik eta behin egiaztatu presio pilotu egokia balbularen sarreran. Blokeatutako edo mugatutako pasabide pilotuek askapen akatsak eragiten dituzte sarritan. Egiaztatu deposituaren konexioak presioa atmosferikoa murrizketarik gabe iristen dela. Zirkuitu hauek behar bezala egiaztatzen badira baina balbula oraindik ez bada askatzen, barne-kutsadurak litekeena da poppet mekanismoa trabatu duela.
Balbulen hutsegite osoa atzeko ihesa gertatzen den lekuan txotxongiloak edo eserlekuak kalteak jasan dituela esan nahi du. Zure sistemako beste leku batzuetako metalezko partikulak zigilatzeko gainazaletan txerta daitezke, itxiera estua saihestuz. Une honetan, ordezkatu Z2S 10 balbula osoa eremuan konpontzen saiatu beharrean. Zigilatzeko gainazal egokietarako behar den zehaztasun mekanizatuak landa-konponketa ezinezkoa egiten du.
10. tamainako alternatibak alderatuz
Parker Hannifinek Z2S 10-ren antzeko tamaina-barrutietan pilotatutako kontrol-balbulak fabrikatzen ditu. Parker-en CETOP 05 sandwich-balbulek zehaztapen konparagarriak eskaintzen dituzte barne-diseinu apur bat desberdinekin. Haien prezioak normalean Bosch Rexroth mailekin bat datoz, beraz, zure aukera gehiago dagoen sistemaren osagaien eta banatzaileen harremanen araberakoa izango da kostu kontuak baino.
HYDAC-ek ogitarteko plaka kontrol-balbulak ekoizten ditu, ISO 4401-05 ereduetan muntatzen direnak, Z2S 10 aztarnarekin bat datozenak. HYDACek korrosioarekiko erresistentzia azpimarratzen du eta balbula-trantsizioetan talka hidraulikoa murrizten duten aurre-irekitzeko ezaugarriak dituzten aldaerak eskaintzen ditu. Haien prezioak Check Valve Sandwich Plate Z2S 10 baino ehuneko 10 eta 15 inguru handiagoak dira, baina presio-puntuekiko sentikorrak diren aplikazioek prima justifika dezakete.

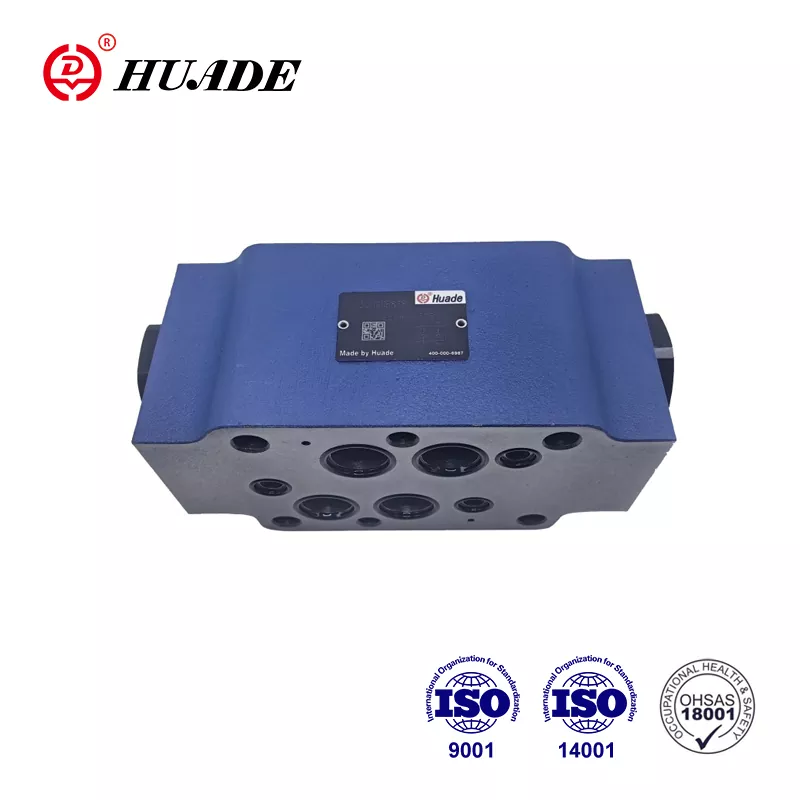

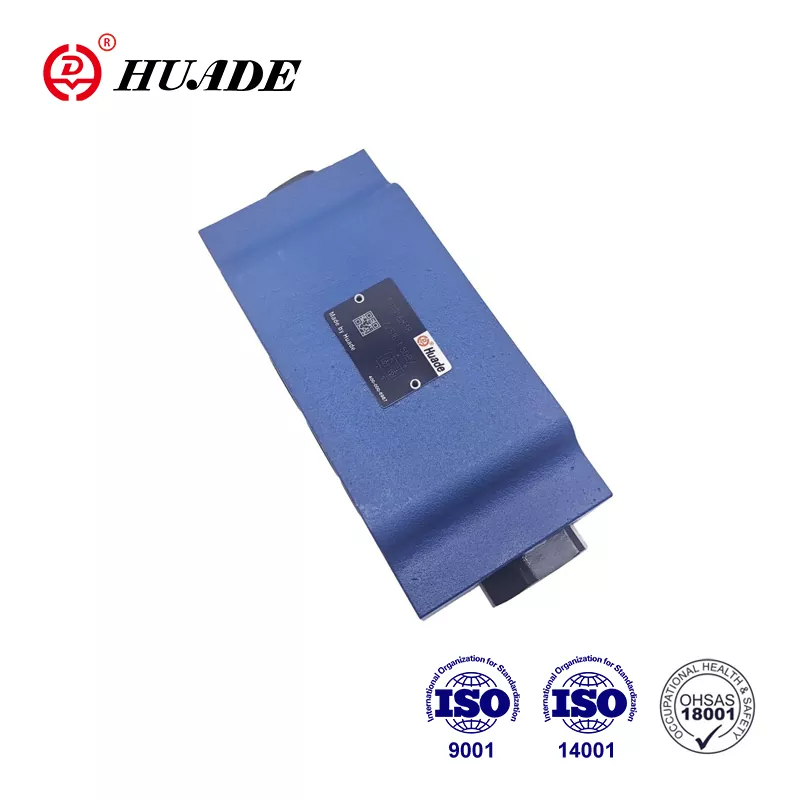

Huade HD Z2S 10 Txinan fabrikatutako ordezko aukera zuzena da. Huade-k muntaketa-dimentsio, portu-eredu eta presio-balorazio berdinak mantentzen ditu prezio nabarmen baxuagoetan saltzen duen bitartean. Erabiltzaile askok arrakastaz inplementatzen dituzte Huade balbulak kostu-sentikorrak diren aplikazioetan, non geldialdi-denborak ondorio kudeagarriak dakartzan. Hala ere, segurtasun-sistema kritikoek Bosch Rexroth-ek ezarritako kalitate-iragarpenari eta laguntza tekniko osoari etekina ateratzen diote.
Eaton Vickersek fluxu-tasa handiagoa lortzeko optimizatutako kontrol-balbul pilotuak ekoizten ditu. Zure aplikazioak Z2S 10-ren 80 litroko minutuko muga gainditzen badu, kontuan hartu fluxu-ezaugarri hobeak eskain ditzaketen Vickers alternatibak. Haien muntaketa-ereduek antzeko neurriak erabiltzen dituzte, baina ez berdinak, beraz, egiaztatu bateragarritasuna eskatu aurretik.
Sun Hydraulics-ek kartutxo-estilo pilotu bidezko kontrol-balbulak fabrikatzen ditu, sandwich-plaken diseinuen alternatiba eskaintzen dutenak. Z2S 10-ren ordezko zuzenak ez diren arren, Sun kartutxoek antzeko funtzioak lor ditzakete hainbat diseinurekin. Aukera honek zentzua du batez ere sistema berrien diseinuetarako, aplikazio berritzaileetarako beharrean.
Serie-aldaerak eta zati-zenbakiak
Bosch Rexroth-ek Check Valve Sandwich Plate Z2S 10 ekoizten du hainbat serie izendapenetan. 5X serieak egungo ekoizpena adierazten du NBR zigiluak olio mineralen aplikazioetarako. Lehengo 50 eta 60 bezalako serieak oraindik ere agertzen dira antzinako sistemetan, baina instalazio berriek 5X osagaiak zehaztu behar dituzte aurrerantzean piezen erabilgarritasunik onena izateko.
Pieza zenbakiari "V" gehitzeak NBR estandarraren ordez FKM zigiluak zehazten ditu. Adibidez, Z2S10-1-5X-k olio mineral-zigiluak erabiltzen ditu, Z2S10-1-5X/V-k, berriz, fosfato esteretarako edo fluido sintetikoetarako baloratu diren FKM zigiluak erabiltzen ditu. Bereizketa hori garrantzitsua da suaren aurkako hidraulikoetan edo ingurumena errespetatzen duten olio biodegradagarriak erabiltzen dituzten sistemetan.
Blokeo-konfigurazioa pieza-zenbakian letra-kode gisa agertzen da. "A"-k A portuan soilik blokeatzen duela adierazten du, "B"-k B ataka soilik blokeatzen du eta "AB"-ek bi atakak blokeatzen ditu. Aplikazio gehienek AB konfigurazioa erabiltzen dute, hainbat zirkuitu diseinutarako malgutasun handiena eskaintzen duelako. Ataka bakarreko blokeoak helburu espezializatuak ditu, non eragingailu baten alde bakarrean eutsi behar duzun.
Pitzadura-presioa zenbakizko kode gisa agertzen da: "1" 3 bar zehazten du, "2" 5 bar adierazten du, "3" 7,5 bar eta "4" 10 bar pitzadura-presioa. Pitzadura-presio baxuagoek kontrol estuagoa eskaintzen dute, baina eserlekuak baino lehen atzeko presio handiagoa izan dezakete. Pitzadura-presio handiagoak sistemaren presio-gorabeherak hobeto jasaten dituzte, baina presio pilotu gehiago behar dute irekitzeko.
R900409844 edo R900481624 bezalako pieza-zenbaki osoek Z2S 10 konfigurazio espezifikoak identifikatzen dituzte Bosch Rexroth-en eskaera-sisteman. Erabili beti pieza-zenbaki oso hauek ordezkoak eskatzerakoan, zure aplikaziorako balbularen zehaztapen egokiak jasotzen dituzula ziurtatzeko. Deskribapen generikoek edo pieza-zenbaki osatugabeek konfigurazio okerrak jasotzea eragin dezakete.
Ohiko arazoak konpontzea
Check Valve Sandwich Plate Z2S 10-k kargari eusten ez dionean eta eragingailuaren noraezean uzten ez duenean, hainbat arrazoik ikertzea merezi dute. Lehenik eta behin, egiaztatu pilota-portuek ez dutela balbula irekitzen duen nahi gabeko presiorik jasotzen. Gurutze-konektatutako pilotu-lerroek edo ihes egiten duten norabide-balbulek nahikoa presio egin dezakete Z2S 10-a irekitzeko, blokeatzea espero duzunean ere.
Egiaztatu fluido hidraulikoan kutsadurarik dagoen olio-lagin bat hartuz eta partikulen zenbaketa aztertuz. Begi hutsez ikus daitezkeen partikula finek ere zigilatzea eragotzi dezakete. Kutsadura-mailak ISO 4406 20/18/15 zehaztapenak gainditzen baditu, garbitu edo ordeztu sistema-iragazkiak eta kontuan hartu filtrazio finagoa gehitzea Z2S 10-tik gora.
Aztertu arretaz kanpoko isurien ereduak. O-ringen zirrikituen inguruko ihesek zigiluak hondatuta, torloju-momentu desegokia edo muntatzeko gainazal okertuta adierazten dute. Balbula-gorputzaren beraren olio-isurketak barne-kalteak iradokitzen ditu balbula osoa ordezkatu behar duela. Inoiz ez saiatu barruko osagaiak konpontzen eremuan, behar den zehaztasunak ohiko tailerreko gaitasunak gainditzen dituelako.
Z2S 10-a ez bada askatzen presio pilotua aplikatzean, neurtu benetako presioa X eta Y portu pilotuetan funtzionatzen ari den bitartean. Pitzaduraren presioaren zehaztapena gainditzen duen presioa eta pasabide pilotuetako edozein marruskadura behar duzu. Presio pilotu eskasa da askapen hutsegiteen kausa ohikoena. Egiaztatu lerro pilotu blokeatuak, tamaina txikiko pasabide pilotuak edo norabide-balbulatik presio desegokia dagoen.
Funtzionamenduan zehar Check Valve Sandwich Platearen Z2S 10 ezohiko zaratak normalean cavitation edo airea barneratzea adierazten du. Egiaztatu deposituaren konexioek olio-maila egokia mantentzen dutela eta xurgatze-lerroek ez dutela airerik sartzen. Kavitazio-kalteak azkar suntsitu ditzake balbula-eserlekua eta poppet-azalak, eta guztiz ordezkatu behar dira.
Etorkizuneko Garapenak
Sistema hidraulikoaren diseinuak monitorizazio eta diagnostiko gaitasun handiagoa lortzeko bidean jarraitzen du. Oinarrizko Check Valve Sandwich Plate Z2S 10 osagai mekaniko hutsa izaten jarraitzen duen bitartean, sistema modernoek gero eta gehiago integratzen dituzte presio-sentsoreak eta kokapen transduktoreak balbula-multzoetan. Sentsore hauek balbulen funtzionamenduari eta sistemaren osasunari buruzko denbora errealeko iritzia ematen dute, Z2S 10 berari aldaketarik behar izan gabe.
Sistema elektro-hidraulikoetara jotzeak aplikazio berriak sortzen ditu pilotu bidezko kontrol-balbuletarako. Eragingailu elektrikoek kokapen zehatza kudeatzen dute, zirkuitu hidraulikoek indar handiko babesa ematen duten bitartean, eta Z2S 10-k posizio hidraulikoak ziurtatzen ditu elektrizitate-etenaldietan. Erlazio osagarri honek potentzia sistema hibridoetako kontrol-balbula trinkoen erabilera kasuak zabaltzen ditu.
Ingurumen-araudiek aldaketak eragiten dituzte fluido hidraulikoen formulazioetan. Olio biodegradagarriek eta toxikotasun baxuko alternatibek merkatu kuota irabazten dute, bereziki ekipo mugikorretan eta ingurumenarekiko sentikorrak diren tokietan. Etorkizuneko Z2S 10 zehaztapenek NBR eta FKM aukeretatik haratago fluido mota berri hauetarako bereziki optimizatutako zigilu-materialak izan ditzakete.
Miniaturizazioa mugikorren hidraulikan jarraitzen du ekipamenduen fabrikatzaileek pisua murriztea eta eraginkortasuna hobetzea bilatzen baitute. Z2S 10-k aplikazio trinkoei aurre egiteko balio du dagoeneko, baina aldaera txikiagoak sor daitezke robotikako eta doitasuneko fabrikazio-ekipoetan sistema mikrohidraulikoetarako.
Zure hautaketa egitea
Check Valve Sandwich Plate Z2S 10 aukeratzea zure fluxu maximoaren eskakizunak kalkulatzen hasten da. Zure eragingailuek minutuko 80 litro baino gehiago behar badute, Z2S 16 edo Z2S 22 modelo handiagoak hobeto egokitzen dira zure aplikaziora. Minutu bakoitzeko 80 litrotik beherako emarietarako, Z2S 10-k errendimendu optimoa eskaintzen du pakete trinko batean.
Zehaztu zure operazio-presio maximoa hurrengoan. Z2S 10-ren 315 bar-eko kalifikazioak ekipamendu industrial eta mugikorren aplikazio gehienak kudeatzen ditu. Zure sistemak 150 bar azpitik funtzionatzen badu, balbularen gaitasunen barruan zaude. 250 bar-era hurbiltzen diren edo gainditzen dituzten sistemek arreta handia behar dute sistemaren osagai guztiei, iragazketa eta zigiluen mantentze egokia barne.
Kontuan izan arretaz muntatzeko espazioaren mugak. Z2S 10 sandwich-plakak 25 mm gehitzen dizkio pilaren altuerari, eta gutun-azal orokorrak 162 mm x 57 mm neurtzen ditu. Egiaztatu zure bilgailuak edo balbulak muntatzeko eremuak dimentsio hauek egokitzen dituela konexio hidraulikoetarako eta mantentze-lanetarako sarbide egokiarekin.
Fluidoen bateragarritasunak zigiluaren materialaren hautaketa zehazten du. NBR zigilu estandarrak modu fidagarrian funtzionatzen du aplikazio industrial eta mugikor gehienak osatzen dituzten petrolioan oinarritutako olio hidraulikoekin. Fosfato ester fluidoek, hidrauliko sintetikoek edo olio biodegradagarriek zure pieza-zenbakiari V izendapena gehituz zehaztutako FKM zigiluak behar dituzte.
Aurrekontu kontuek eragina dute Bosch Rexroth-en benetako osagaiak edo alternatiba bateragarriak hautatzen dituzun ala ez. Balbularen hutsegiteak lesioak edo jabetza kalte handiak eragin ditzaketen segurtasun-aplikazio kritikoek jatorrizko ekipamenduaren saria justifikatzen dute. Eskakizun gutxiagoko aplikazioek Huade bezalako fabrikatzaileen kostu optimizatutako alternatibak onar ditzakete fidagarritasun onargarria arriskuan jarri gabe.
Check Valve Sandwich Plate Z2S 10-k errendimendu frogatua eskaintzen du aplikazio hidrauliko trinkoetan. Blokeo fidagarriaren, pilotu bidezko askapenaren eta espazioa aurrezteko sandwich-plateraren formatuaren konbinazioak ekipo mugikorretarako, industria-makineriarako eta fabrikazio-sistema espezializatuetarako egokia da. Zehaztapenak, instalazio-eskakizunak eta mantentze-beharrak ulertzeak balbula hau modu eraginkorrean zabaltzen laguntzen dizu zirkuitu hidraulikoetan.
