Osagaiak pilatzean, kalkulatu arretaz torlojuaren luzera. Ogitarteko plaka guztiak eta oinarrizko balbula edo manifold zeharkatu behar dituzu. Z2S 10-k 50 milimetro gehitzen dizkio zure pilaren altuerari konfigurazio estandarrean. Portu-konexioak ISO eredu estandarrekin bat datoz, osagai hidrauliko industrial gehienekin bateragarria eginez.
Zerk egiten du Z2S 10 desberdina
Harrapatutako presioa askatzeko, presio pilotua aplikatzen duzu X atakan. Presio pilotu hori nahiko baxua izan daiteke, askotan 1,5 eta 10 bar bitartekoa zure konfigurazioaren arabera. Kontrol-bobina mugitzen da, bola-eserlekuaren balbula mekanikoki irekiz. Orain fluidoa eragingailuaren aldetik itzuli daiteke balbulatik. Askapen kontrolatu honek zirkuitu hidraulikoko kolpeak eta zaratak saihesten ditu.
Diseinuak elkarrekin lan egiten duten bi zati nagusi erabiltzen ditu. Kontrol-bobina batek presioa pilotuari erantzuten dio, eta bola-eserlekuaren balbula batek benetako blokeo-funtzioa ematen du. Pilotuaren presioa X edo Y atakara iristen denean, bobina mugitzen da eta bola-eserlekua irekitzen du, fluidoa atzerantz isurtzen utziz. Seinale pilotu hori gabe, kontrol-balbularen sandwich-plakak Z2S 10 zirkuitua estu mantentzen du zero isurketarekin.
Axola duten zehaztapen teknikoak
Z2S 10 atzean dauden zenbakiak ulertzeak zure sistema egokitzen den ala ez jakiten lagunduko dizu. Balbula honek 315 bar-eko presioak maneiatzen ditu, eta horrek industria-aplikazio gehienak estaltzen ditu. Emaria-ahalmena minutuko 120 litrora iristen da, eragingailu ertain eta handietarako egokia. Fluxu askearen norabidean pitzadura-presioa lau aukeretan dago: 1,5, 3, 6 edo 10 bar. Bertsioa zure sistemak behar duen atzera-presioaren arabera hautatzen duzu.
Tenperatura tarteak ere garrantzia du. NBR zigilu estandarrak -30 °C-tik +80 °C-ra funtzionatzen du, eta FKM-ko zigiluak -20 °C-tik +80 °C artekoak dira, baina fluido hidrauliko biodegradagarriekin bateragarritasun hobea eskaintzen dute. Balbulak 3 kilogramo inguru pisatzen ditu eta edozein posiziotan muntatzen da, nahiz eta pilaketa bertikala instalazio gehienetan funtzionatzen duen onena.
Jariakinen garbitasuna funtsezkoa da Z2S 10 kontrol-balbularen sandwich-plakarentzat. Fabrikatzaileak ISO 4406 garbitasun maila 20/18/15 edo hobea gomendatzen du. Olio zikinak barneko piezak itsatsi egiten ditu, eta funtzionamendu txarra eragiten du. Iragazki egokia instalatzeak arazo hauek saihesten ditu eta balbulen bizitza luzatzen du.
Eragiketa Pilotuak nola funtzionatzen duen
Pilotatutako funtzioak balbula hau oinarrizko kontrol-balbuletatik bereizten du. Konfigurazio tipiko batean, A1 ataka zure eragingailura konektatzen duzu eta A2 zure norabide-kontrol-balbulara. Fluxua libre mugitzen da A1etik A2ra presioak pitzadura-presioaren ezarpena gainditzen duenean. Baina fluidoa A2tik A1era atzerantz bultzatzen saiatzen zarenean, bola-eserlekuak erabat blokeatzen du.
Harrapatutako presioa askatzeko, presio pilotua aplikatzen duzu X atakan. Presio pilotu hori nahiko baxua izan daiteke, askotan 1,5 eta 10 bar bitartekoa zure konfigurazioaren arabera. Kontrol-bobina mugitzen da, bola-eserlekuaren balbula mekanikoki irekiz. Orain fluidoa eragingailuaren aldetik itzuli daiteke balbulatik. Askapen kontrolatu honek zirkuitu hidraulikoko kolpeak eta zaratak saihesten ditu.
Bertsio estandarretan aurre-irekitzeko funtzioak esan nahi du balbula pixka bat irekitzen hasten dela presio pilotu osoa iritsi baino lehen. Ekintza pixkanaka honek presio-trantsizioa leuntzen du. SO41 bezalako bertsio batzuek kontrol zorrotzagoa nahi duten aplikazioetarako aurre-irekitzea kentzen dute, nahiz eta horrek zarata gehiago sor dezake aldatzean.
Instalazio eta Muntatze Xehetasunak
Z2S 10 kontrol-balbularen sandwich-plaka muntatzea 05 tamainako balbulen ISO 4401 araua jarraitzen du. Muntatzeko ereduak 15,5 Newton-metroko lau M6 torloju erabiltzen ditu. Zure muntaketa-plakaren gainazaleko akabera Rz 4 mikrometro edo leunagoa izan behar du O-eraztunetatik igarotzen diren ihesak saihesteko.
Osagaiak pilatzean, kalkulatu arretaz torlojuaren luzera. Ogitarteko plaka guztiak eta oinarrizko balbula edo manifold zeharkatu behar dituzu. Z2S 10-k 50 milimetro gehitzen dizkio zure pilaren altuerari konfigurazio estandarrean. Portu-konexioak ISO eredu estandarrekin bat datoz, osagai hidrauliko industrial gehienekin bateragarria eginez.
O-eraztunek ataka-konexio guztiak zigilatzen dituzte. Hauek zure fluido hidraulikoarekin bateragarriak izan behar dute. Olio mineralen sistemek NBR zigiluak erabiltzen dituzte, eta HETG edo beste fluido biodegradagarri batzuk ibiltzen diren sistemek FKM zigiluak behar dituzte. Hondatutako edo okerreko zigiluak instalatzeak ihesak eta kutsadura arazoak eragiten ditu.
Industrian ohiko aplikazioak
Makina-erremintek erreminta-balbularen sandwich-plaka Z2S 10 erabiltzen dute erreminta aldaketetan piezaren posizioei eusteko. Balbula hori gabe, zilindro hidraulikoa olio-ihesetatik noraezean geratuko litzateke, zehaztasuna hondatuz. Askapen pilotuak mugimendu kontrolatua ahalbidetzen du makinaren zikloa berriro hasten denean.
Injekzio-makinek balbula horietan oinarritzen dira hozte-fasean moldea finkatzeko presioa konstante mantentzeko. Presio-jaitsiera orok pieza akastunak sortuko lituzke. Z2S 10-k tintze-zilindroa sendo blokeatzen du zikloen artean askatzeko gutxieneko presio pilotua erabiltzen duen bitartean.
Prentsa hidraulikoek posizio zehatza eduki behar dute urrats anitzeko konformazio eragiketetan. Z2S 10 kontrol-balbularen sandwich-plakak aharia prentsa-kolpeen artean beherantz lerratzea eragozten du. Horrek piezen kalitatea eta operadorearen segurtasuna hobetzen ditu ustekabeko mugimenduak ezabatuz.
Orga jasotzaileak bezalako materialak manipulatzeko ekipoek balbula hauek erabiltzen dituzte linea hidraulikoek huts egiten badute karga jaitsiera saihesteko. Pilotu bidezko diseinuak normal altxatzea eta jaistea ahalbidetzen du, karga eusteko norabidean segurtasun-blokeoa eskaintzen duen bitartean.
Eskaera-kodeak eta aldaerak
Bosch Rexroth-ek kode-sistema zehatz bat erabiltzen du Z2S 10 serierako. Oinarrizko formatua Z2S 10 da eta ondoren ezaugarri zehatzak adierazten dituzten letrak eta zenbakiak daude. Kokapen huts batek A eta B atakek blokeo funtzioa dutela esan nahi du. A letrak A ataka blokeak soilik esan nahi du, B ataka B blokeak soilik esan nahi du.
Ondorengo zenbakiak pitzadura-presioa adierazten du: 1, 1,5 bar, 2 3 bar, 3 6 bar eta 4 10 bar. Ondoren, 3X dator osagaien seriea erakusten. V letra agertzen da FKM zigiluak NBR zigiluen estandarrak ordezkatzen dituenean. SO14, SO40, SO41 edo SO60 bezalako kode gehigarriek ezaugarri bereziak adierazten dituzte, hala nola trazua mugatzea edo kanpoko kontrol-atalak.
Pieza-zenbaki arrunta R900407394 da 1,5 bar-eko pitzadura-presioa duen ataka bikoitzeko bertsio estandarrarentzat. A portu bakarreko bertsioak R900407424 zenbakia darama. Olio biodegradagarrirako FKM zigiluak behar dituzunean, bilatu R900407439 bezalako pieza-zenbakiak.
Fluidoen bateragarritasuna eta mantentze-lanak
Z2S 10 kontrol-balbularen sandwich-plakak fluido hidrauliko gehienekin funtzionatzen du. Bertsio estandarrak HL, HLP eta HVLP bezalako olio mineralak arazorik gabe maneiatzen ditu. Biskositatearen tartea 2,8 eta 500 milimetro karratu segundoko hedatzen da, fluido hidrauliko meheetatik hasi eta hotzetan olio lodietaraino.
Fluido biodegradagarriek zigilatzeko materialari arreta eskatzen diote. HFC fluidoek NBR zigiluekin funtzionatzen dute, baina HETG eta HFDU olioek FKM zigiluak behar dituzte hondatzeko. Zigilatze-material okerrak erabiltzeak hantura, gogortzea edo pitzadura eragiten du, eta horrek isurketak eta kutsadura eragiten ditu.
Aldizkako mantentze-lanak fluido hidraulikoaren garbitasuna egiaztatzea eta iragazkien elementuak ordezkatzea dakar saihestu aurretik. Kutsadura balbula-erantzun geldoa edo pilotu-presioa aplikatzen denean askatzeko hutsegite gisa agertzen da. Olio laginak hartu eta ISO 4406 arauen arabera aztertzeak arazoak goiz harrapatzen ditu.
Zigiluak ordezkatzeko tarteak funtzionamendu-baldintzen araberakoak dira. Tenperatura handiko funtzionamenduak edo jariakin oldarkorrek zigiluaren bizitza laburtzen dute. Balbula berreraikitzen duzunean, lotu zigiluaren materiala zure fluido motarekin eta ikuskatu barneko pieza guztiak higadura edo kalteak dauden.
Soluzio alternatiboak alderatuz
Beste fabrikatzaile batzuek pilotu bidezko kontrol-balbulak eskaintzen dituzte, baina Z2S 10 sandwich-plaken diseinuak abantailak ditu. Parker-en CVS serieak antzeko funtzioa eskaintzen du minutuko 150 litrorainoko fluxu-gaitasun handiagoarekin, baina ez du Z2S 10-n presio-trantsizioak leuntzen dituen aurre-irekitze-ezaugarririk. Eaton-en PVG serieak dimentsio trinkoagoak erabiltzen ditu baina pitzadura-presioa aukera gutxiago eskaintzen ditu.

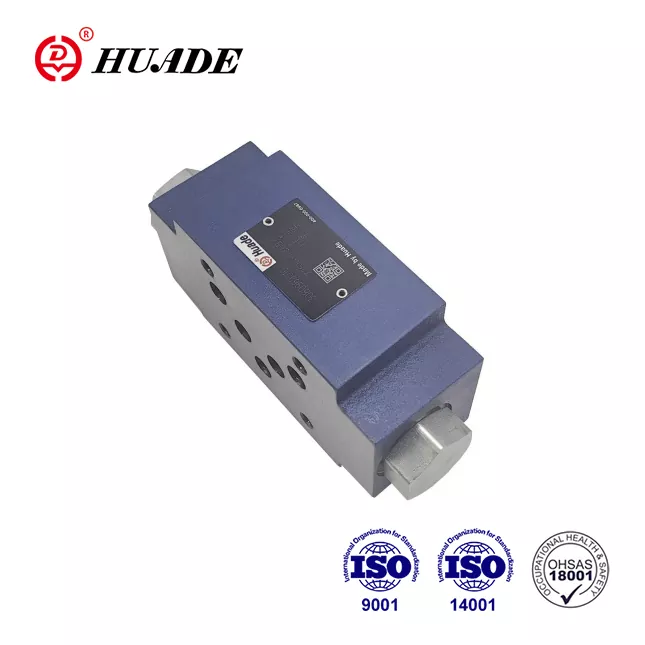

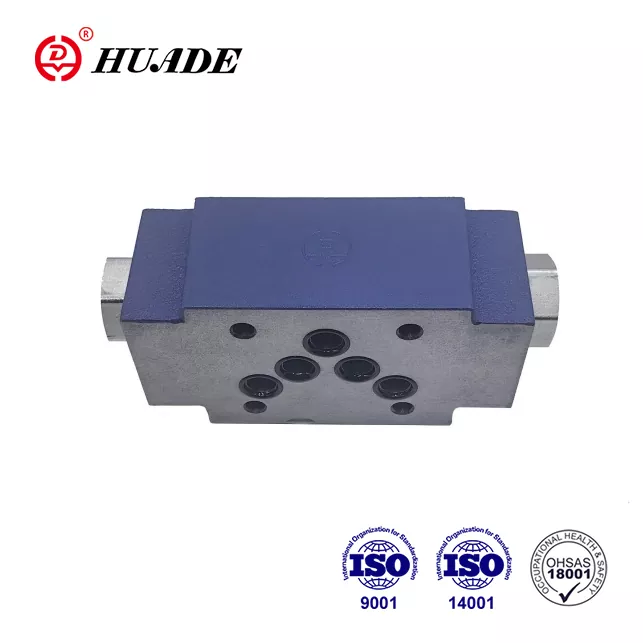

Huade bezalako fabrikatzaile asiar batzuek Z2S 10 balbula bateragarriak ekoizten dituzte prezio baxuagoetan. Hauek behar bezala funtzionatzen dute eskakizun gutxiagoko aplikazioetan, baina baliteke Bosch Rexroth-en iraunkortasunarekin bat ez datozen ingurune gogorretan edo kutsatutako olioarekin. Jatorrizko ekipoen metalurgia eta zigiluen kalitatea, oro har, hobe da bizitza luzean.
Eragiketa piloturik gabeko kontrol-balbula sinpleak gutxiago kostatzen dira eta trinkoago muntatzen dira. Hala ere, ezin dute harrapatutako presioaren askapen kontrolatua eman. Muga honek desegokiak bihurtzen ditu eragingailua kontrolpean bi noranzkoetan mugitu behar duzun aplikazioetarako.
Presio pilotuaren eskakizunak
Presio pilotuaren beharrak ulertzeak zirkuitu fidagarriak diseinatzen laguntzen dizu. Z2S 10 kontrol-balbularen sandwich-plakak 1,5 eta 10 bar inguru baino ez ditu behar pilotu portuan guztiz irekitzeko, presio eta fluxu nagusiaren arabera. Baldintza baxu honek esan nahi du sarritan lehendik dauden kontrol-balbuletatik pilotu-presioa uki dezakezula booster-zirkuiturik gehitu gabe.
Gutxi gorabehera 1 eta 11,5 arteko kontrol irekitze-erlazioa pilotu-eremuaren eta poppet-aren eremu nagusiaren artean presio-biderketa onuragarri hau ematen du. Indar pilotu txikiek irekiera indar handiak sortzen dituzte pilota eserlekuan. Eraginkortasun honek energia-kontsumoa eta bero-sorkuntza murrizten ditu zure sisteman.
Presio pilotua atalasearen azpitik jaisten denean, balbula berehala ixten da. Malgukiaren indarrak baloia bere eserlekuaren kontra tinko jartzen du. Itxiera azkar honek atzera-fluxua saihesten du, baina presio-puntak sor ditzake zirkuituak talka xurgapen egokirik ez badu. Metagailu txikiak edo balbula murriztaileak gehitzeak iragankorrak moteltzen ditu.
Sistema integratzeko gogoetak
Z2S 10 kontrol-balbula sandwich-plaka zure zirkuitu hidraulikoan integratzeak planifikatu behar du. Balbula kontrol-balbularen eta blokeatu nahi duzun atakaren eragingailuaren artean kokatu behar da. Pilotu-lerroak norabide-balbularen kontrako lan-atalera konektatzen dira, beraz, presioa pilotua automatikoki iristen da norabidea alderantzikatzen duzunean.
Garrantzitsuak dira kontrol-bobinen drainatzerako tankeen konexioak. SO60 bertsioak T ataka bereizi bat eskaintzen du sekzio pilotua depositura husteko, balbularen funtzionamendua oztopatu dezakeen presio-pilaketa saihestuz. Bertsio estandarrak barrutik isurtzen dira zirkuitu nagusitik, aplikazio gehienetan ondo funtzionatzen duena baina zirkuitu espezializatuetan arazoak sor ditzake.
Sistema batean hainbat Z2S 10 balbula erabiltzen dituzunean, bakoitzak bere seinale pilotua behar du. Gurutze-konexio pilotuek ustekabeko elkarrekintzak sor ditzakete, balbula bat irekitzeak beste bati eragiten dionean. Mantendu pilotu-zirkuitu independenteak funtzionamendu konbinatu baterako bereziki diseinatu ezean.
Ohiko arazoak konpontzea
Z2S 10 kontrol-balbularen sandwich-plakak behar bezala blokeatzen ez duenean, kutsadura da ohiko erruduna. Zikinkeria partikulak bola eta eserlekuaren artean sartzen dira, ihes-bide bat sortuz. Sistema garbitzeak eta iragazketa hobetzeak kasu gehienak konpontzen ditu. Garbitu ondoren ihesak jarraitzen badu, baliteke eserlekuak kalteak izatea ordezkatzea.
Presio pilotuarekin ireki ezean kontrol-bobina itsatsita dagoela esan nahi du. Berniza gehiegi berotutako olioaren ondorioz edo urak kutsatzeak korrosioa eragiten duenean gertatzen da. Balbula desmuntatu eta garbitzeak funtzioa berrezartzen du, baina zure fluido hidraulikoaren egoeraren arrazoi nagusia ere konpondu beharko zenuke.
Gehiegizko zarata irekitzean normalean cavitation edo presio aldaketa azkarrak adierazten ditu. Ireki aurretiko funtzioak normalean hori eragozten du, beraz, zaratak iradokitzen du aldez aurretik irekitzen ez den bertsioa edo irekitze-sekuentzia atzeratzen duten barne zati gastatuak. Bertsioa egiaztatzeak eta higadura ikuskatzeak beharrezko konponketa identifikatzen laguntzen du.
Pilotu-seinaleen erantzun geldoak presio pilotu baxua edo kontrol-bobina inguruan barne-ihesak adieraz ditzake. Balbulako sarreran pilotu-presioa neurtzeak zure zirkuituak seinale nahikoa ematen duen berresten du. Barne-ihesak balbula berreraiki behar ditu zigilu berriekin eta bobinaren zuloaren egoeraren ikuskapena.
Kostua eta erabilgarritasuna
Z2S 10 kontrol-balbularen sandwich plakaren prezioa eskualdearen eta hornitzailearen arabera aldatzen da. Jatorrizko Bosch Rexroth balbulek Erresuma Batuko banatzaile baimenduen bidez 605 £ inguru balio dute bertsio estandarrentzat BEZa baino lehen. Beste eskualde batzuetan prezioak desberdinak dira tokiko banaketa sareen eta inportazio-zergen arabera.
Hornitzaile alternatiboek eta produktu bateragarriak gutxiago kostatzen dute. Asian fabrikatutako baliokideek Bosch-en prezioaren ehuneko 30 eta 50etik behera egon daitezke, hain kritiko ez diren aplikazioetarako zentzuzko kalitatea mantenduz. MISUMI bezalako hornikuntza industrialeko plataformen bidez edo eBay bezalako merkatu orokorren bidez erostea batzuetan deskontuak ematen dira, benetakotasuna egiaztatzea garrantzitsua den arren.
Epeak banatzaileek behar duzun bertsio zehatza hornitzen duten ala ezaren araberakoak dira. Ataka bikoitzeko 1.5 barrako bertsioa bezalako aldaera arruntak azkar bidaltzen dira inbentariotik. Aukera bereziak dituzten ezohiko konfigurazioek fabrikako eskaerak eska ditzakete zenbait astetako entrega-epearekin. Makina kritikoen aldez aurretik planifikatzeak eta ordezkoak mantentzeak geldialdi denbora garestiak saihesten ditu.
Ingurumenaren eta etorkizuneko joerak
Ekipamendu hidraulikoek gero eta gehiago erabiltzen dituzte fluido biodegradagarriak isurien eta ihesen ingurumen-inpaktua murrizteko. Z2S 10 kontrol-balbula sandwich-plaka joera horretara egokitzen da, HETG eta bio-oinarritutako beste fluido batzuekin bateragarriak diren FKM zigilu aukeren bidez. Bateragarritasun horri esker, ingurumena errespetatzen duen hidraulikora igo dezakezu balbula guztiak ordeztu gabe.
Isurien araudi zorrotzagoek sistema hidraulikoetan zigilatzea hobetzen dute. Z2S 10-n zero-ihesa blokeatzea makinei estandar hauek betetzen laguntzen die. Elikagaiak prozesatzeko edo gela garbietan, esaterako, ingurune sentikorretan jarduten duten ekipamenduek balbula honek ematen duen zigilatzeko fidagarritasunari etekina ateratzen dio bereziki.
Etorkizuneko garapenek balbula hidraulikoetara monitorizazio elektronikoa ekarri dezakete. Presio pilotua, emaria edo balbularen posizioa detektatzen duten sentsoreak makinen kontrol sistemetan integra daitezke. Oinarrizko Z2S 10 diseinua mekaniko hutsa izaten jarraitzen duen arren, gehigarri hauek mantentze aurreikuspena eta sistemaren optimizazio hobea ahalbidetuko lukete.
Aukera egokia egitea
Z2S 10 kontrol-balbula sandwich-plaka hautatzea zentzuzkoa da pakete trinko batean presio fidagarria eduki behar duzunean. Ogitarteko plakaren muntaketak lekua aurrezten du eta ihes-puntuak murrizten ditu lineako balbulen instalazioekin alderatuta. Eragiketa pilotuak askatze kontrolatua ematen dizu zirkuitu osagarri konplexurik gabe.
Kontuan izan zure presio-mailak, fluxu-eskakizunak eta fluido mota eskaera egiterakoan. Egokitu pitzadura-presioa zure sistemaren beharretara, fluxu librean erresistentzia baxuaren eta eserleku sendorako aurrekarga egokiaren artean orekatuz. Aukeratu FKM zigiluak olio minerala ez den beste ezer erabiltzen baduzu, zigiluen bizitza luzea bermatzeko.
Z2S 10-k ondoen funtzionatzen du fluidoen garbitasun ona eta mantentze-lan erregularra duten sistemetan. Zure operazioak mantentze-lanak baztertuta edo oso zikin-baldintzetara jotzen baditu, balbulak fidagarritasun arazoak izan ditzake. Kasu horietan, argitasun handiagoko diseinu sendoagoek hobeto balio dezakete ihes-tasa handiagoak izan arren.
Posizioa eustea eta askapen kontrolatua eskatzen duten industria-aplikazio hidrauliko gehienetarako, Z2S 10 kontrol-balbula sandwich-plakak errendimendu fidagarria eskaintzen du arrazoizko kostuan. Bere ibilbide luzeak eta erabilgarritasun zabalak diseinu berrietarako eta ordezko aplikazioetarako aukera segurua bihurtzen du.
