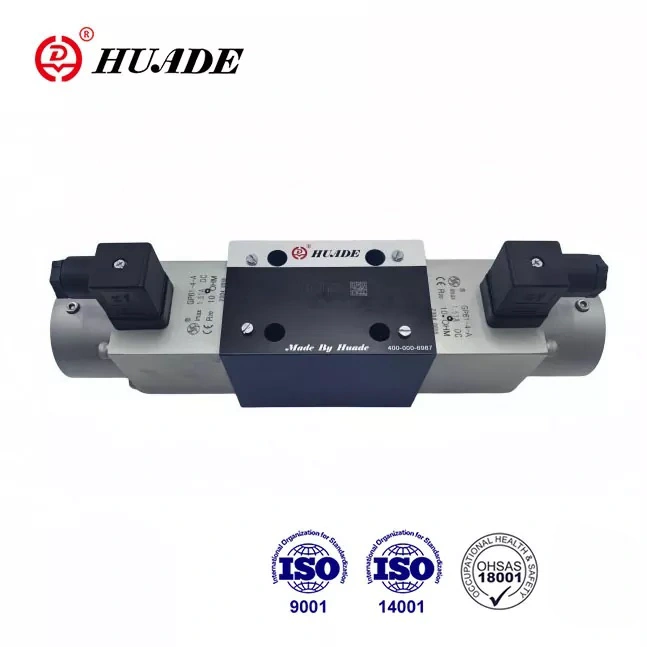

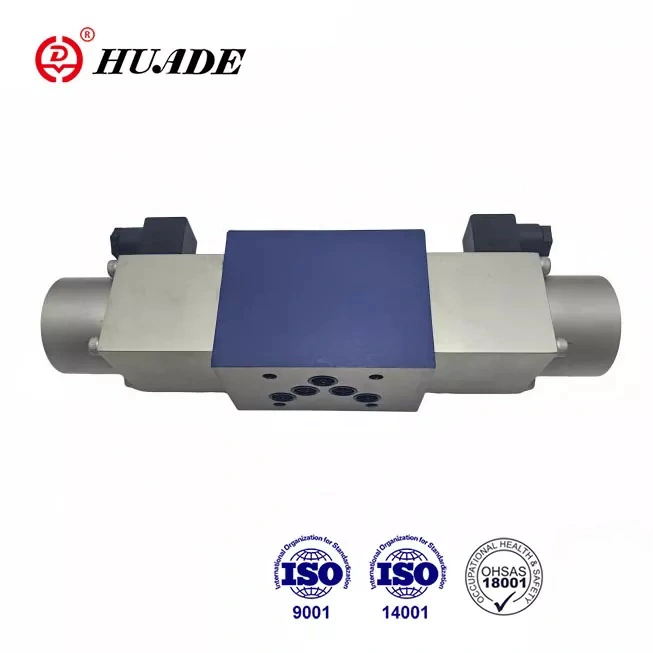

4Wra norabideko kontrol-balbulak zuzenean funtzionatzen dute solenoide proportzionalen bidez. Zuzendaritza eta fluxua kontrolatzeko hainbat ingurune hidrauliko industrialetan oso erabiliak dira. Epe luzerako bi kolaborazioei esker, Huade® norabideko balbula proportzionalak Rexroth-ek eskainitako produktu berberekin bat egin dezake. Produktu honen prezioa nahiko txikiagoa da.
|
Datu hidraulikoak |
|||
|
Tamaina |
6 |
10 |
|
|
Presio eragilea (MPA) |
A, B, P portua |
31.5 |
31.5 |
|
port t |
16 |
16 |
|
|
Fluxua (l / min) |
43 |
95 |
|
|
Kutsadura maila |
≤ 20 (gomendatu ≤10) |
||
|
Histeresia (%) |
<6 |
<5 |
|
|
Errepikagarritasuna (%) |
<3 |
<2 |
|
|
Maiztasun erantzuna (-3db, seinalea ± 100%) (HZ) |
6 |
4 |
|
|
Presio fluidoa |
Olio minerala (NBR zigilua egiteko), fosfato ester (FPM zigilua lortzeko) |
||
|
Biskositate-tartea (mm ² / s) |
3,8 eta 380 |
||
|
Presio fluidoen tenperatura (℃) |
-30 eta 80 |
||
|
Pisua (kg) |
Balbula solenoide batekin |
1.75 |
5.9 |
|
Balbula bi solenoideekin |
2.5 |
7.5 |
|
|
Datu elektrikoak |
|||
|
Tamaina |
6 |
10 |
|
|
Tentsio mota |
Zuzeneko tentsioa |
Zuzeneko tentsioa |
|
|
Tentsio nominala (V) |
24V |
||
|
Max.current solenoide bakoitzeko (a) |
1.5 |
||
|
Solenoide bobina |
Balio hotza 20 ℃ |
5.4 |
10 |
|
Max.warm balioa |
8.1 |
15 |
|
|
Ingurumenaren tenperatura ℃ |
Gehienez + 50 |
||
|
Bobina tenperatura ℃ |
gehienez +150 arte |
||
|
Balbula isolatzea DIN 40 050 |
IP65 |
||
|
Elkartutako anplifikadorea (zubi mota 24 v zuzentzailea) |
Vt-3013s30 |
Vt-3014s30 |
|
Ezaugarriak:
▶ Likido hidrauliko baten norabidea eta bolumen fluxua kontrolatzeko balio proportzionala zuzendu da
▶ Subplate Muntatzeko
▶ Likido hidrauliko baten norabidearen eta fluxu baten kontrol irekiaren kontrola lortzeko
▶ Udaberrian Kontrol-spool zentratua
▶ Presio baxuko beherakada kontrol-lurretan zehar
▶ Hornitzaile batetik balbula eta kontrol elektronikoa
Aplikazioa:
4WRA norabideko kontrol-balbulak fluxu baten norabidea eta kantitatea kontrolatzeko erabiltzen dira.
4WRA kontroleko kontroleko balbulak 4wra, funtsean, etxebizitza (1), kontrol-bobina (3), itzulera-iturri bat edo bi (2), eta bakar bat edo bi proportzionala (5).
4. mota 6 ...... 10b / ........................ 10B / ......... (3 posizioko balbula)
Solenoideak aktibatzen ez badira kontrol-spool (3) posizio neutroan mantentzen da itzulera malgukien bidez (2). Kontrol-spoolaren aktuazioa (3) zuzenean solenoide proportzionalaren bidez (5) da. Adibidez, solenoidea 'A' dinamizatuta badago, kontrol-spool (3) sakatuko du seinale elektrikoaren proportzioan. Konexioak P-tik B eta A T-ra egiten dira.
Horrela, Control Spool (3) V formako zirrikituak pixkanaka irekitzea eragiten du. Solenoide proportzionala (5) energizatua da, kontrol-bobina (3) erdiko posiziora itzuliko da itzulera udaberria (2).
4wra norabide proportzionalaren egitura
4. mota ... a ... 10b eta 4wra ... b ... 10b (2 posizio balbula)
Balbula honen funtzioa 4wra motako balbula motako berdina da. Bat bakarra duen 2 posizioko norabideko balbula da
solenoide proportzionala
4WRA motakoak subplate muntaketa, udaberriko zentroa eta presio baxuko beherakada onartzen ditu kontrol-lurretan.
Makina, industria arina, metalurgia, nirea, espazioko hegaldia eta bestelako zelaietan erabiltzen ziren.
4wra norabide proportzionalaren egitura ... a ... eta 4wra ... B ...
Norabide-balbula proportzionalaren ikurra 4wra
