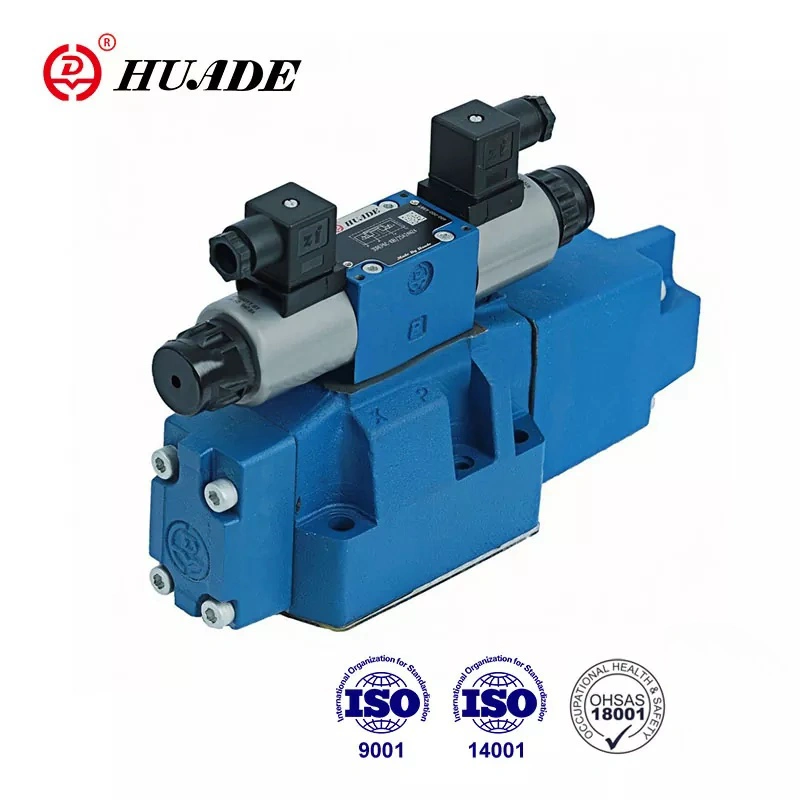

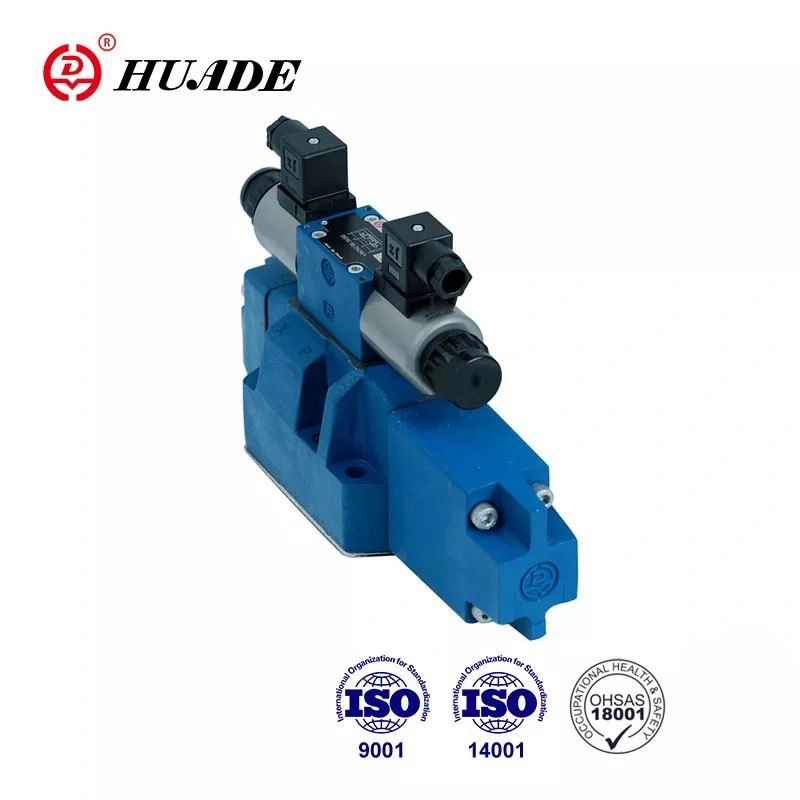

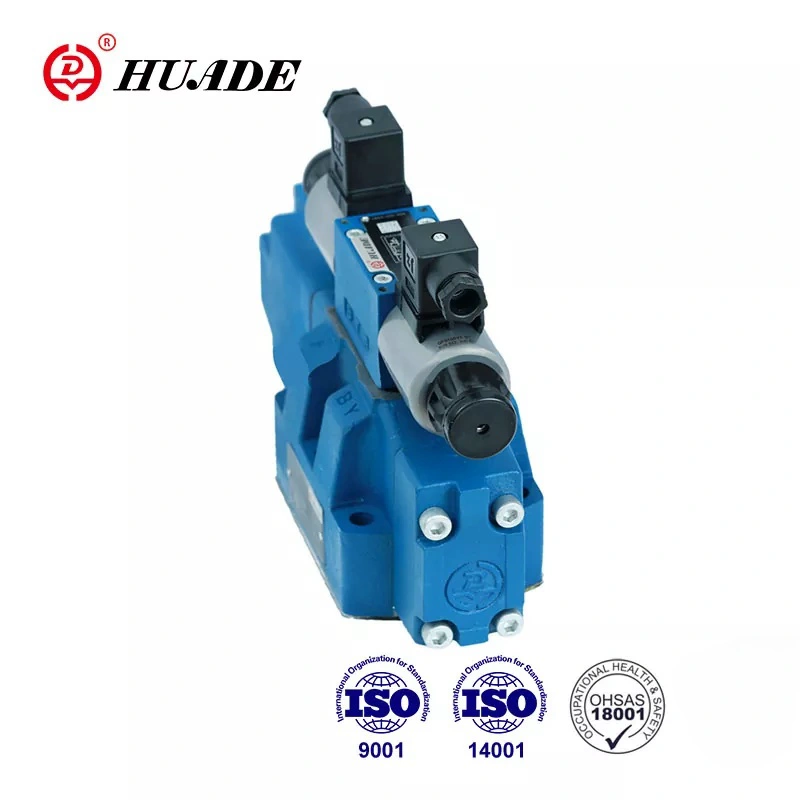

4WRH proportzionalki balbula bakar batek kontrolatu dezake, bai fluxu norabidea, sistemaren egitura sinplea bihurtuz. Balbularen gorputzak barruko kanala eman du, fluxu ahalmen sendoa eta fluxu tasa handia duena. Balbula nagusiak kontrol triangelu itzelaren zirrikitua hartzen du, presio jaitsiera txikia eta presio galera kontrolatzeko sorbaldan. 4. motako balbula proportzionala egokia da fluxu handiak eta doitasun handiko baldintzak dituzten sistemetarako.
|
Datu hidraulikoak |
|||||
|
tamaina |
10 |
16 |
25 |
32 |
|
|
Balbula pilotuaren presioa (MPA) |
Kanpoko pilotu pilotu hornidura |
3 eta 10 |
|||
|
Barne pilotu pilotu hornidura |
Gehienez 10 (10 baino gehiago instalatu behar da ZDR6DP2-30b / 75ym) |
||||
|
Balbula-presio nagusia (MPA) |
31.5 |
35 |
|||
|
Itzuli Presioa (MPA) |
t portua (kanpoko pilotu pilotuaren itzulera) |
31.5 |
25 |
15 |
|
|
PORT T (barneko pilotu pilotua itzultzea) |
3 |
||||
|
Y portua |
3 |
||||
|
Pilotu pilotu bolumena (CM3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Pilotu olio fluxua Port X edo Y-n (l / min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Fluxua balbula nagusiaren bidez (l / min) |
270 |
460 |
877 |
1600 |
|
|
Histeresia (l / min) |
6 |
||||
|
Errepikagarritasuna (%) |
3 |
||||
|
Kutsadura maila (㎛) |
≤20 |
||||
|
Fluido |
Olio minerala (NBR zigilua) .fosphate ester (FPM zigiluarentzat) |
||||
|
Biskositate-tartea (mm ² / s) |
2,8 eta 380 |
||||
|
Fluidoen tenperatura (℃) |
-20 to +70 |
||||
|
Muntatzeko posizioa |
hautazko |
||||
|
Pisua (kg) |
balbula solenoide batekin |
7.4 |
12.7 |
17.5 |
41.8 |
|
balbula bi solenoideekin |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Datu elektrikoak |
||
|
Hornidura mota |
DC |
|
|
Solenoidaren korronte nominala (a) |
0.8 |
|
|
Bobina erresistentzia (ω) |
hotza (AT20 ℃) 19,5; max.valve, beroa 28,8 |
|
|
Ingurumenaren tenperatura (℃) |
50 |
|
|
Bobina tenperatura (℃) |
150 |
|
|
Betebehar zikloa |
Jarrai |
|
|
Pilotaren korrontea (a) |
0.02 |
|
|
Isolamendu |
IP65 |
|
|
Lotu |
1 arrapala denborarekin |
VT-3000S30 |
|
5 arrapala denborarekin |
Vt3006s30 |
|
|
Konexio elektrikoa |
Entxufatu konexioa |
|
Ezaugarriak:
▶ Zuzendaritza pilotua WRH balbula proportzionala
▶ Subplate Muntatzeko
▶ fluido hidrauliko baten norabidea eta fluxu-tasa kontrolatzeko
▶ Udaberrian zentratua. Ez spool deriva
▶ Presio baxuko beherakada kontrol-lurretan zehar
▶ Balbula eta kontrol elektronikoa iturri batetik
▶ Solenoideen funtzionamendu proportzionala
▶ Porting eredua DIN 24 340 inprimakia A, ISO4401 eta CETOP-RP121h
Aplikazioa:
4. motako balbula proportzionala oso erabilia da hainbat industrietan, hala nola makina-erremintak, metalurgia, industria arina, meatzaritza, ingeniaritza eta abar.
4WRH-ren balbula motako balbula proportzionalak dira. Funtzioaren eta printzipioaren funtzio eta printzipioa da. Konexio-pilotuaren konexioaren bidez (12) konexioarekin lotzen da P (X) rekin. Balbula nagusian 2,4 MPA.SO fluxu bat izan behar da P (eta A eta B) T edo p-b b eta a to t.
Balbula norabide proportzionalen egitura 4WRH
Balbula pilotua
Balbula pilotua solenoide proportzionala da, 3 norabideko presio murrizteko balbula murrizteko (3Drep6 mota) .Thottle txertatzea A eta B portuan instalatuta daude, xehetasun gehiago 3Drep6-ren testua
3drep6 balbula motako pilotuaren egitura
4WRH norabide proportzionalaren sinboloa
