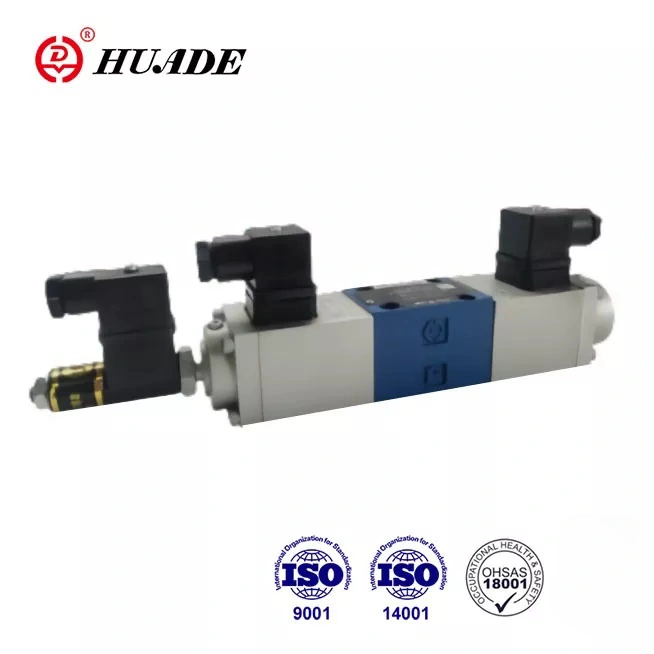

4WRE motako balbula proportzionalak azpi-plaken muntaketa hartzen du, udaberriko zentroa. Fluxu-ahalmen ona, presio handia eta errepikapen-zehaztasun bikaina, erabiltzeko erosoa. Rexroth-ek eskaintzen duen 4WRE serie 1X ordezkatu dezake Rexroth-ekin epe luzeko bi lankidetzari esker. 4WRE balbula proportzionalaren errendimendua nazioarteko lehen mailako markenarekin bat etor daiteke. Alternatiba ona eta merkea da.
|
Datu hidraulikoak |
|||
|
Tamaina |
6 |
10 |
|
|
Eragiketa-presioa (Mpa) |
A, B, P portua |
31.5 |
31.5 |
|
portua T |
16 |
16 |
|
|
Emaria (L/min) |
65 |
260 |
|
|
Kutsadura-maila (㎛) |
≤ 20 (gomendatzen ≤10) |
||
|
Histeresia (%) |
<1 |
<1 |
|
|
Errepikagarritasuna (%) |
<1 |
<1 |
|
|
Erantzun-sentsibilitatea (%) |
Seinale nominalaren ≤ 0,5 |
Seinale nominalaren ≤ 0,5 |
|
|
Maiztasun erantzuna (-3dB) (Hz) |
6 |
4 |
|
|
Fluido hidraulikoa |
Olio minerala (NBR zigilurako), fosfato ester (FPM zigilurako) |
||
|
Biskositate-tartea (mm²/s) |
2,8tik 380era |
||
|
Presio-fluidoaren tenperatura-tartea (℃) |
-20tik +70era |
||
|
Muntatzeko posizioa |
Aukerakoa |
||
|
Pisua (kg) |
Solenoide 1 duen balbula |
1.91 |
5.65 |
|
2 solenoidedun balbula |
2.66 |
7.65 |
|
|
Datu elektrikoak |
|||
|
Tentsio mota |
Tentsio zuzena 24V edo 12V |
||
|
Max. Solenoide bakoitzeko korrontea (A) |
1.5 |
1.5 |
|
|
Bobina |
Hotzaren balioa 20 ℃-tan |
5.4 |
10 |
|
Gehienezko balio beroa |
8.1 |
15 |
|
|
Ingurumenaren tenperatura ℃ |
+50 arte |
||
|
Betebeharra |
Etengabea |
||
|
Bobina tenperatura ℃ |
+150 arte |
||
|
Balbula isolamendua |
IP65 |
||
|
Lotutako anplifikadorea (24V zubi motako zuzengailua) |
2 arrapala aldiz |
VT-5001S20 (2 posizioetarako) |
VT-5002S20 (2 posizioetarako) |
|
1 arrapala denborarekin |
VT5005S10 (3 posizioetarako) |
VT 5006S10 (3 posizioetarako) |
|
|
Posizio-transduktore induktiboa |
|||
|
Neurketa-sistema elektrikoa |
LVDT |
||
|
Kontrol-ibilbidea (mm) |
± 4,5 lineala |
||
|
Linealtasun tolerantzia (%) |
1 |
||
|
Bobinaren erresistentzia (Ω) |
ⅠR20 |
56 |
|
|
ⅡR20 |
56 |
||
|
ⅢR20 |
112 |
||
|
Induktantzia (mH) |
6tik 8ra |
||
|
Osziladorearen maiztasuna (KHz) |
2.5 |
||
|
Balbula isolamendua |
IP65 |
||
Ezaugarriak:
▶ Fluido hidrauliko baten norabidea eta emaria kontrolatzeko balbula
▶ Azpiplaka muntatzeko
▶ Posizio elektrikoaren feedbacka
▶ Udaberrian zentratuta dagoen kontrol-bobina
▶ Presio-jaitsiera txikia kontrol-lurretan zehar
▶ Balbula eta kontrol elektronikoa hornitzaile bakarretik
▶ Muntatze eredua DIN 24 340 A formara, ISO4401 eta CETOP - RP121H
Aplikazioa:
4WRE norabide-balbula egokia da zirkuitu itxietarako, eta oso erabilia da makinetan, industria arinean, metalurgian, meatzean, espazio-hegaldian eta beste esparru batzuetan.
4WRE motako norabide-balbulak solenoide proportzionalen bidez zuzeneko funtzionamendua dute eta fluxu baten norabidea eta bolumena kontrolatzeko erabiltzen dira.
Funtsean, karkasa (1), kontrol-bobina (4), itzulerako bi malguki (5), bi solenoide proportzional (2) eta posizio-transduktore bat (3) osatzen dute.
Mota 4WRE6...10B... eta 4WRE10... 10B... (3 posizio)
‘a’ (2) solenoidea dinamizatzen bada, bobina eskuinera mugitzen da, bidaia sarrerako seinale elektrikoarekiko proportzionala izanik. Kontrol-bobinak (4) V formako zirrikituak pixkanaka irekitzen ditu isurtzeko. Kontrol-bobinaren posizioa (4) posizio-transduktoreak (3) kontrolatzen du. Kontrol elektronikoan kontrol-bobinaren benetako posizioa aurrez ezarritako balioarekin alderatzen da. Hemen dauden desberdintasunak ezagutzen dituen posizioa kontrolatzeko zirkuitu bat dugu
aurrez ezarritako balioaren (agindu-balioa) eta feedback-balioaren (benetako balioaren) artean eta dagokion solenoideetan seinale egokien bidez zuzenduta. Solenoidea 'a' (2) desaktibatuta dagoenean kontrol-bobina erdiko posiziora itzultzen da itzulerako malgukien bidez (5).
4WRE6... eta 4WRE10... norabide-balbula proportzionalaren egitura
Mota4WRE..A...10B/...(2 posizioko balbula)
Balbula mota honen printzipioa 4wRE...10B/ .. Hala ere, balbula mota honek sentsore eta solenoide bakarra ditu.
4WRE6...A... 10B eta 4WRE10...A... 10B norabide-balbula proportzionalaren egitura
4WRE norabide-balbula proportzionalaren ikurra
