4WRA 6 W30-2X norabide-balbula proportzionalak hari zentrala eta bobina desmuntagarria duten solenoide proportzionalen bidez aktibatzen dira. Solenoideak kanpoko kontrol elektronikoen bidez kontrolatzen dira. 4WRA 10 EA60-2X-ren errendimendua teknologian aurreratuagoa da Rexroth teknologia sartzeari esker. Mota 4WRA-2X balbulak ezagunak dira dagoeneko Txinako kontsumitzaileen artean.
| Hidraulikoa | |||
| Balbula mota | HD-WRA | HD-WRAE | |
| Presio operatiboa (MPa) | A,P,B portua | 31.5 | 31.5 |
| Portuak T | 21 | 21 | |
| Emaria nominala qv nom △ P=1MPa-n | NS6 (L/min) | 7, 15 eta 26 | |
| NS10 (L/min) | 30 eta 60 | ||
| Kutsadura-maila (μ m) | ≤20 | ||
| Histeresia (%) | ≤5 | ||
| Alderantzikatzeko errorea (%) | ≤1 | ||
| Erantzun-sentsibilitatea (%) | ≤0,5 | ||
| Presiozko fluidoa | Olio minerala edo fosfato ester | ||
| Biskositate tartea | 20~380 | ||
| Giro-tenperatura tartea (℃) | -20tik +80ra | -20tik +50era | |
| Pisua (kg) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| Elektrikoa | |||
| Elektrikoa, solenoidea | |||
| Balbula mota | HD-WRA | HD-WRAE | |
| Tentsio mota | DC | ||
| Tentsio kontrolatua (V) | ±10 | ||
| Solenoide bakoitzeko gehienezko korrontea (A) | 2.5 | ||
| Solenoide bobinaren erresistentzia (Ω) | Hotzaren balioa 20 ℃-tan | 2 | |
| Max. balio beroa | 3 | ||
| Betebeharra | % 100 | ||
| Bobinaren tenperatura (℃) | +150 arte | ||
| Balbula babesa DIN40050 | IP65 | ||
| Elektrizitatea, kontrol-elektronika | |||
| kontrolatzeko elektronika | HD-VT-VSPA2-1-1X/ | balbulan integratuta | |
| Hornidura-tentsioa | Tentsio nominala VDC | 24 | |
| Beheko muga-balioa V | 21/22 | 19 | |
| Goiko muga-balioa V | 35 | ||
| Anplifikadorearen potentzia-kontsumoa | I gehienez A | 1.8 | |
| Max. potentzia-bulkada-korrontea A | 3 | ||
Ezaugarriak:
▶ Azpiplaka muntatzeko
▶Emariaren norabidea eta bolumena kontrolatzeko zuzeneko aktuazio balbula proportzionala
▶ Udaberrian zentratutako kontrol-bobina
▶ Kontrol-elektronika integratua, A1 edo F1 interfazea 4WRAE motarako
▶ Aktibatzea erdiko haria eta bobina desmuntagarria duten solenoide proportzionalen bidez
▶ 4WRA motarako kontrolatzeko elektronika
Aplikazioa:

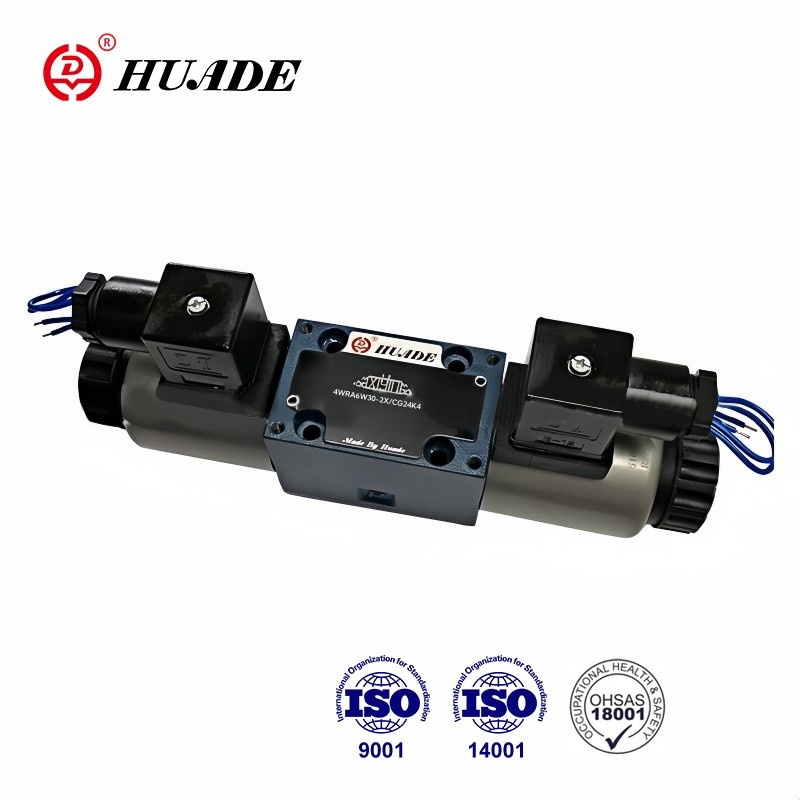

4/2 eta 4/3 bideko norabide balbula proportzionalak zuzeneko funtzionamenduko osagai gisa diseinatuta daude azpiplaka muntatzeko. 4WRA 6 W30-2X norabide balbula proportzionala fluido hidraulikoaren emaria eta norabidea kontrolatzeko erabiltzen da.
4WRA 6 W30-2X balbula proportzionalak honako hauek dira funtsean: karkasa (1) muntatzeko gainazalarekin Kontrol-bobina (2) konpresio malgukiak (3 ), Solenoideak (4) hari zentralarekin, Aukerako balbula integratua elektronika (5).
HD-4WRA(E)...2X/...
Solenoideak (4) indargabetuta daudela, kontrol-bobina (2) erdiko posizioan mantentzen da konpresio-malgukien bidez (3).
Kontrol-bobina (2) zuzeneko aktuazioa solenoide proportzionala dinamizatuz.Adib. "b" solenoidearen kontrola (4). Kontrol-bobina (2) ezkerrera mugitzen da sarrerako seinale elektrikoaren proportzioan. P eta A eta B konexio formako gurutze-sekzioen bidez, fluxu-ezaugarri progresiboekin. Solenoidearen (4) indargabetzea. Aginte-bobina (2) erdiko posiziora itzultzen da konpresio-malgukiaren bidez (3).
4WRA -2X Balbula Proportzionalaren Egitura
HD-4WRA(E)...A-2X
Printzipioz, balbula bertsio honen funtzioa 3 bobina posizio dituen balbularenarekin bat dator. Hala ere, 2 bobina posizio dituzten balbulek "a" solenoidearekin bakarrik dute. 2. solenoide proportzionalaren ordez tapoi bat (5) jartzen da NS 6-rako edo NS 10-rako estalkia (5).
Oharra 4WRA 6..-2X/... motarako
Saihestu behar da tankearen linearen hustuketa. Instalazio-baldintza egokiekin, atzera-presioaren balbula bat instalatu behar da (atzera-presioa 0,2MPa gutxi gorabehera).
