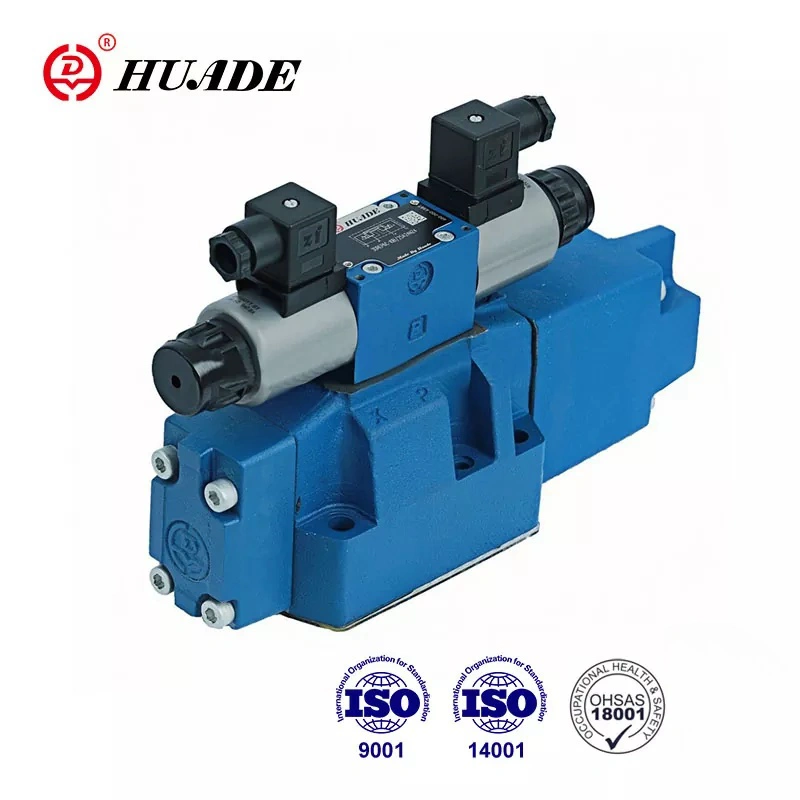

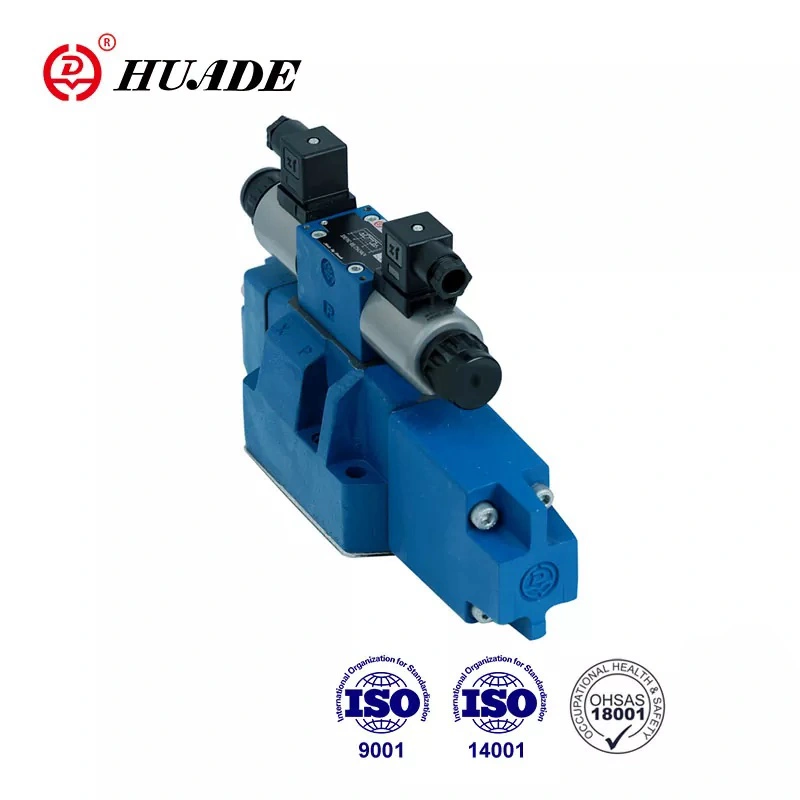

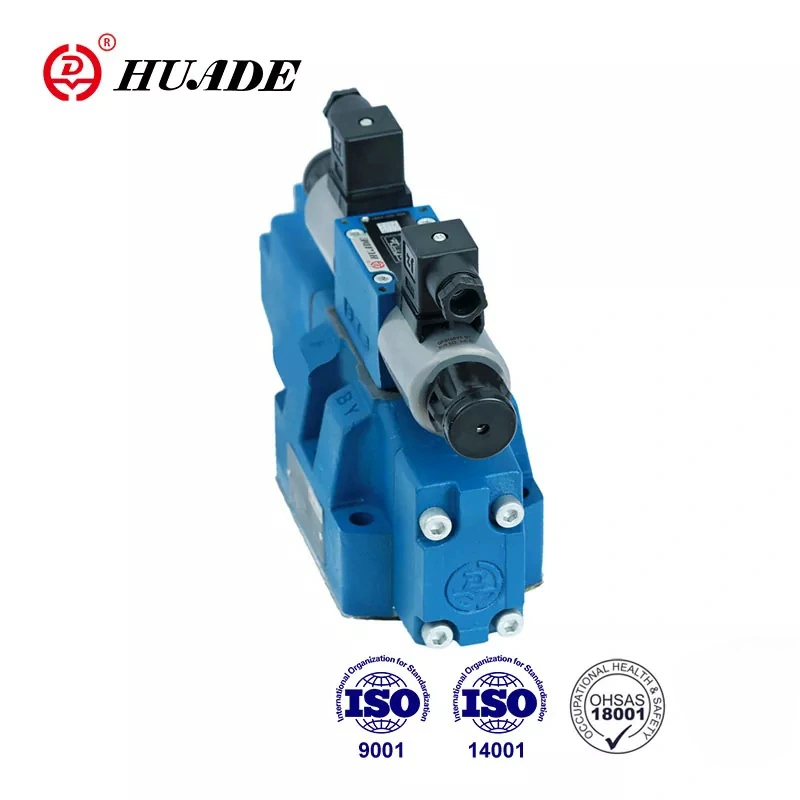

4WRZ norabide-balbula proportzionalak plaka-konexioa hartzen du, diametro bereko alderantzizko balbula arruntaren konexio tamaina bera duena. Instalatu eta arazketa erraza da. Huade® 4WRZ balbula proportzionalaren balbula nagusia malgukian zentratuta dago. Balbula-nukleo nagusiak ez du noraeza, errepikakortasun handia eta fidagarritasun ona. Balbula CE ziurtagiria du.
|
Datu hidraulikoak |
|||||
|
tamaina |
10 |
16 |
25 |
32 |
|
|
Balbula pilotuaren presioa (MPa) |
kanpoko pilotu-olio hornidura |
3tik 10era |
|||
|
barne pilotu-olio hornidura |
10 arte (10 baino gehiagok instalatu behar dute ZDR6DP2-30B/75YM) |
||||
|
Balbula nagusiaren presioa (MPa) |
31.5 |
35 |
|||
|
Itzulera-presioa (MPa) |
T portua (kanpoko pilotu-olioaren itzulera) |
31.5 |
25 |
15 |
|
|
T portua (barne pilotu-olioaren itzulera) |
3 |
||||
|
Y ataka |
3 |
||||
|
Pilotu olioaren bolumena (cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
Olio pilotu-fluxua X edo Y atakan (L/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
Balbula nagusitik igarotzea (L/min) |
270 |
460 |
877 |
1600 |
|
|
Histeresia (L/min) |
6 |
||||
|
Errepikagarritasuna (%) |
3 |
||||
|
kutsadura-maila(㎛) |
≤20 |
||||
|
Fluidoa |
Olio minerala (NBR zigilurako). Fosfato ester (FPM zigilurako) |
||||
|
Biskositate-tartea (mm²/s) |
2,8tik 380era |
||||
|
Fluidoen tenperatura-tartea (℃) |
-20tik +70era |
||||
|
Muntatzeko posizioa |
aukerakoa |
||||
|
Pisua (kg) |
solenoide bakarra duen balbula |
7.4 |
12.7 |
17.5 |
41.8 |
|
bi solenoide dituen balbula |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
Datu elektrikoak |
||
|
Hornidura mota |
DC |
|
|
Solenoidearen korronte nominala (A) |
0.8 |
|
|
Bobinaren erresistentzia (Ω) |
hotza (20 ℃) 19,5; max.balbula, beroa 28,8 |
|
|
Inguruko tenperatura (℃) |
50 |
|
|
Bobinaren tenperatura (℃) |
150 |
|
|
Betebehar-zikloa |
Etengabea |
|
|
Pilotu-korrontea (A) |
0.02 |
|
|
Isolamendua |
IP65 |
|
|
Elkartuta |
1 arrapala denborarekin |
VT-3000S30 |
|
5 arrapala denborarekin |
VT3006S30 |
|
|
Konexio elektrikoa |
Entxufearen konexioa |
|
Ezaugarriak:
▶ WRZ balbula proportzionala pilotua
▶ Azpiplaka muntatzeko
▶ Fluido hidrauliko baten norabidea eta emaria kontrolatzeko
▶ Udaberrian zentratuta. Ez dago bobina noraezean
▶ Presio-jaitsiera baxua kontrol-lurretan
▶ Balbula eta kontrol elektronikoa iturri bakarretik
▶ Solenoideen funtzionamendu proportzionala
▶ Erabiltzeko eredua DIN 24 340 A formara, ISO4401 eta CETOP-RP121H
Aplikazioa:
4WRZ motako norabide-balbula proportzionala asko erabiltzen da hainbat industriatan, hala nola makina-erreminta, metalurgia, industria arina, meatzaritza, ingeniaritza, etab.
4WRZ... balbula motak solenoide proportzionalen bidez funtzionatzen duten 4 bideko balbulak dira. Fluido hidraulikoaren norabidea eta emaria kontrolatzen dute.
Funtsean, balbula pilotua (3), balbula nagusia (7) bobina nagusiarekin (8) eta malguki zentratzailea (9) osatzen dute.
"B" solenoidea dinamizatzen bada, pilota-bobina (4) eskuinera mugitzen da. Ondoren, pilotu-olioa P atakatik barnetik elikatzen da, edo "kanpotik" X atakatik (3) balbula pilotuaren bidez presio-ganberara (10). ) eta bobina nagusia (8) korronte elektrikoaren indarrarekin proportzionala den distantzia batean mugitzen du. Bobina nagusiko zorroztasun zirrikituak progresiboki irekitzen dira korronte handituz gero, horrela fluido hidraulikoaren fluxua eragingailuaren portuetara kontrolatuz.
Seinale elektrikoa itzalita dagoenean, bi bobina pilotua (4) eta bobina nagusia (8) neutrora itzultzen dira kontrol-presioaren horniduratik independenteki. Larrialdiko eskuko operadoreak pilotuaren posizioa mugitzea ahalbidetzen du, solenoideak dinamizatu gabe
4WRZ norabide-balbula proportzionalaren egitura
Balbula pilotua
Balbula pilotua solenoide proportzionala duen 3 bideko presioa murrizteko balbula bat da (3DREP6 mota).
3DREP6 motako balbula pilotuaren egitura
4WRZ norabide-balbula proportzionalaren ikurra
