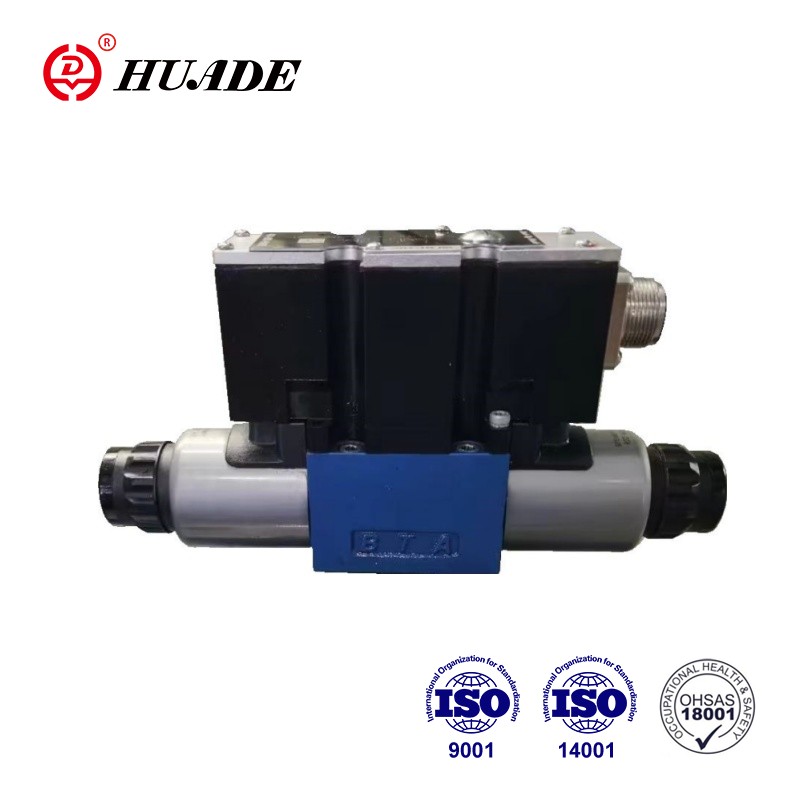

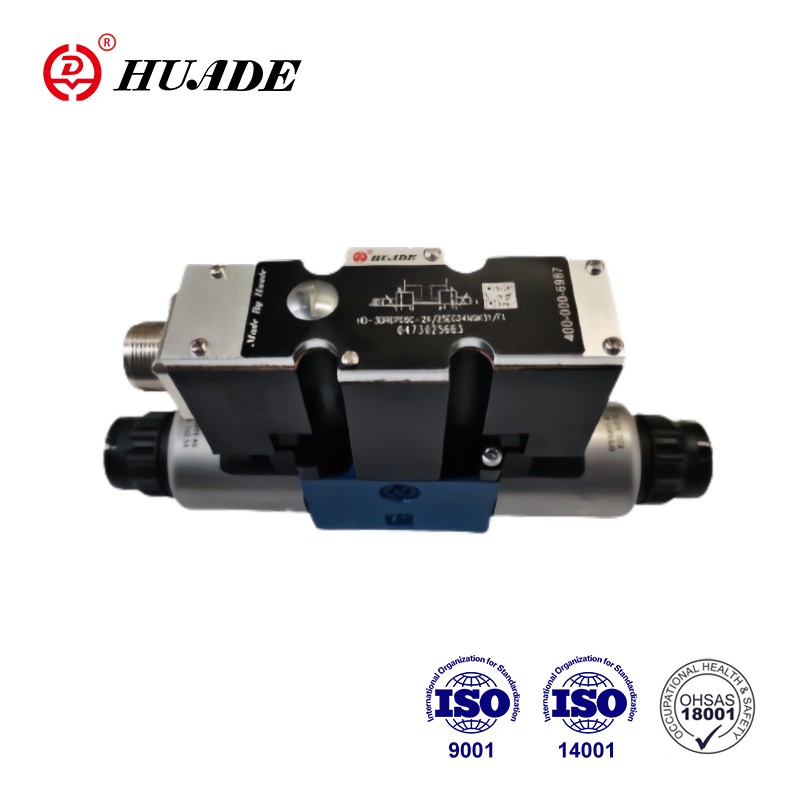

3DREPE6-2X presioa murrizteko balbula proportzionalarekin alderatuta, 3DREPE6E-2X balbulak presioa murrizteko balbula proportzionalak itxura eta printzipio antzekoak ditu, baina aldea da anplifikadorea eta A1 interfazea barneratuta dituela. Solenoideak aukeran kontrolatzen dira kontrol elektroniko integratuaren bidez. Huade-ren 3DREPE6E-2X eta Rexroth-ek kalitate estandar berberak erabiltzen dituzte. Emanaldia Rexrothekin bat etor daiteke.
| Hidraulikoa | |||
| Balbula mota | HD-3DREP | HD-3DREPE | |
| Funtzionamendu-presio-tartea MPa | Portua P | 2tik 10era 1.6 presio etaparako | |
| 3tik 10era 2.5 presio etaparako | |||
| 5etik 10era 4.5 presio faserako | |||
| Portua T | 0tik 3ra | ||
| Gehienezko emaria L/min | 15(△p=5MPa) | ||
| Iragazkiaren fintasuna (μm) | ≤20 (hobe ≤10) | ||
| Histeresia (%) | ≤5 | ||
| Errepikagarritasunaren zehaztasuna (%) | ≤1 | ||
| Erantzun-sentsibilitatea (%) | ≤0,5 | ||
| Presiozko fluidoa | Olio minerala edo fosfato ester | ||
| Biskositate tartea mm2/s | 20 ~ 380 | ||
| Presio-fluidoaren tenperatura-tartea (℃) | -20~+80 | ||
| Pisua (Kg) | 2 | 2.2 | |
| Elektrikoa | |||
| Datu elektrikoak, solenoidea | |||
| Balbula mota | HD-3DREP | HD-3DREPE | |
| Tentsio mota | DC | DC | |
| Tentsio nominala (V) | 24 | ||
| Korronte maximoa (A) | 1.5 | 2.5 | |
| Solenoide bobinaren erresistentzia (Ω) | Hotzaren balioa 20 ℃-tan | 4.8 | 2 |
| Gehienezko balio beroa | 7.2 | 3 | |
| betebeharra (%) | 100 | ||
| Bobinaren tenperatura ℃ | 150 arte | ||
| Babesa | IP65 | ||
| Elektrizitatea, kontrol-elektronika | |||
| Anplifikadorea | HD-VT-VSPA2-50-1X/T1 (1 arrapala denborarekin) | kontrol-elektronika integratua | |
| HD-VT-VSPA2-50-1X/T5 (5 arrapala denborarekin) | |||
| Hornidura-tentsioa | Tentsio nominala VDC | 24 | |
| Beheko muga-balioa V | 19 | ||
| Goiko muga-balioa V | 35 | ||
| egungo kontsumoa | Imax A | 1.8 | |
| Inpultso-korrontea A | 4 | ||
Ezaugarriak:
▶ Zuzenean kontrolatutako balbula proportzionalak fluxu baten presioa eta norabidea kontrolatzeko
▶Hari zentrala eta bobina desmuntagarria duten solenoide proportzionalen bidez aktibatzen da
▶ Eskuz gainditzea, aukerakoa
▶Udaberrian zentratutako kontrol-bobina
▶ Mota HD-3DREPE elektronika integratuarekin, A1 interfazea
▶Kanpoko kontrol elektronikoa HD-3DREP motarako:
▶Anplifikadore analogikoa HD-VT-VSPA2-50-1X/... Eurocard formatuan
▶Anplifikadore digitala motako HD-VT-VSPD-1-1X/. ..Eurocard formatuan
▶ Diseinu modularreko HD-VT-11118 motako anplifikadore elektrikoa
▶ Balbula eta kontrol proportzionaleko elektronika iturri bakarretik
Aplikazioa:
Presio murrizteko balbula proportzionala 3DREP6E-2X asko erabiltzen da sistema hidraulikoen kontrol automatikoan hainbat industriatan, hala nola makina-erreminta, industria arina, metalurgia, etab.
3DREP6-2X motako presioa murrizteko 3 bideko balbula... zuzenean solenoide proportzionalek eragiten dute. Sarrerako seinale elektriko bat presio proportzionaleko irteerako seinale bihurtzen dute. Solenoide proportzionalak pin heze kontrolagarriak diren DC solenoideak dira, hari zentralarekin eta bobina aldagarriarekin. Solenoideak aukeran kontrolatzen dira kanpoko kontrol elektronikoen bidez (3DREP-2X mota) edo kontrol elektroniko integratuaren bidez (3DREP-2X mota).
Balbula hauek osatzen dute nagusiki: solenoideak (5 eta 6), karkasa (1), kontrol bobina (2) presioa neurtzeko bobinekin (3 eta 4) eta aukerako balbula integratuaren elektronika (7).
Solenoideak (5 eta 6) indargabetuta daudenez, kontrol-bobina (2) erdiko posizioan mantentzen da konpresio-malgukien bidez. Kontrol-bobina (2) zuzenean eragiten da solenoideetako bat dinamizatzen denean.
Adib. solenoidea (5) dinamizatuz: presioa neurtzeko bobina (3) eta kontrol bobina (2) eskuinera mugitzen dira sarrerako seinale elektrikoaren proportzioan. P-tik B-ra eta A-tik T-ra konexioa zuloaren bidez egiten da, fluxu progresiboaren ezaugarriak dituzten zeharkako sekzioen bidez.
Solenoidearen (5) indargabetzea: kontrol-bobina (2) erdiko posiziora itzultzen da konpresio malgukien bidez. Erdiko posizioan A eta B eta T konexioak irekitzen dira, beraz, presio-fluidoa libreki isur daiteke depositura. Aukerako eskuz gainditzeko (9 edo 10), kontrol bobina mugitzeko aukera ematen du (2) solenoidea dinamizatu gabe.
2 posizioko balbularen bertsio honen funtzioa, funtsean, 3 aldatzeko posizio dituen balbularen berdina da.
Hala ere, 2 posizioko balbulak 5 edo 6 solenoidearekin bakarrik daude hornituta. Entxufe bat (11) jartzen da bigarren solenoidearen ordez.
3DREP6E-2X presioa murrizteko balbula proportzionalaren ikurrak
Beste balbula proportzional batzuekin batera erabiltzen da
Konbinazio balbula paketea
