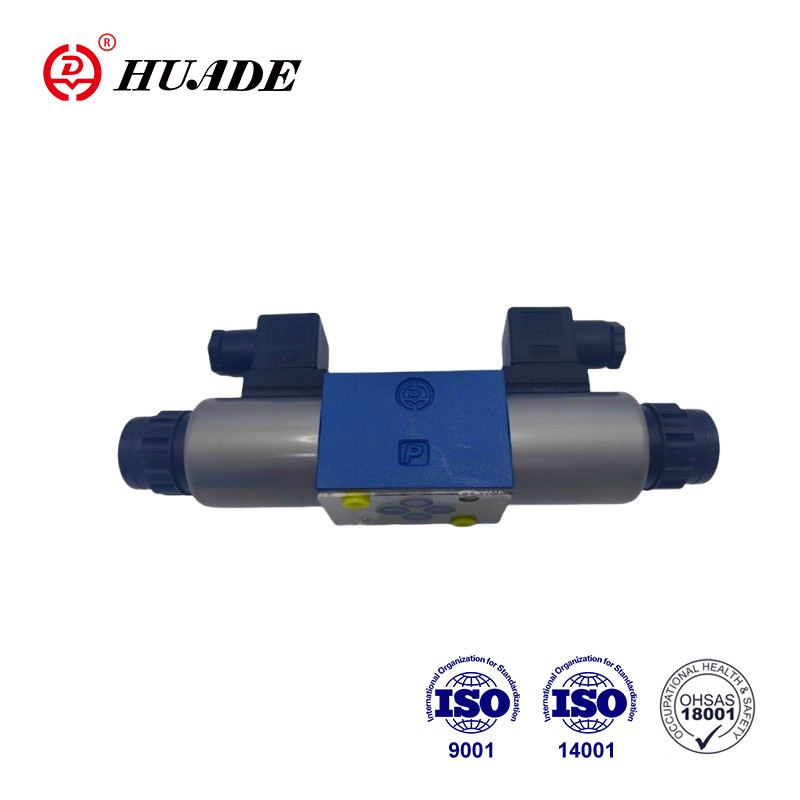

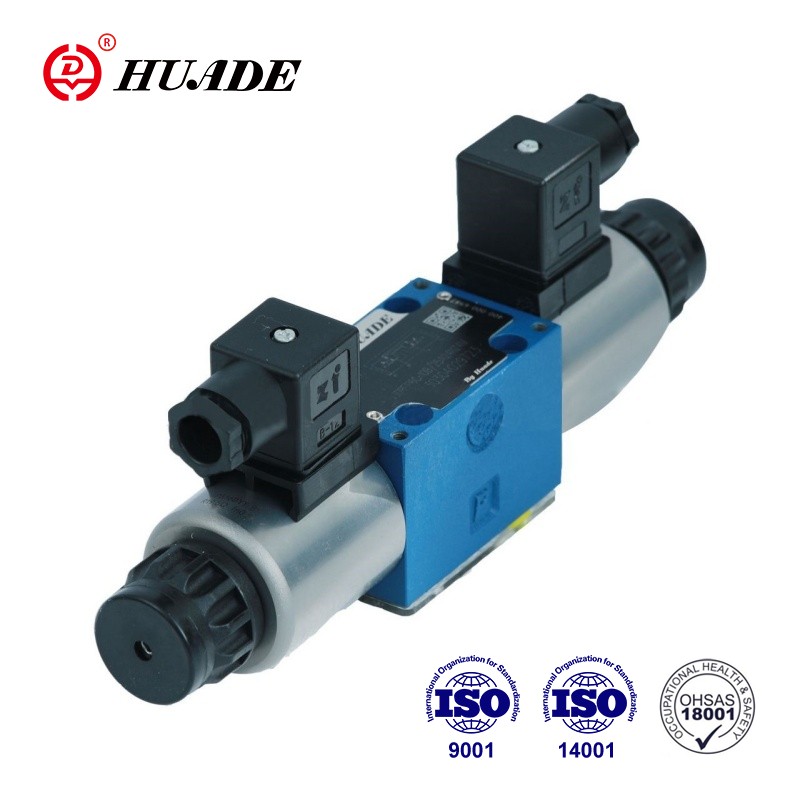

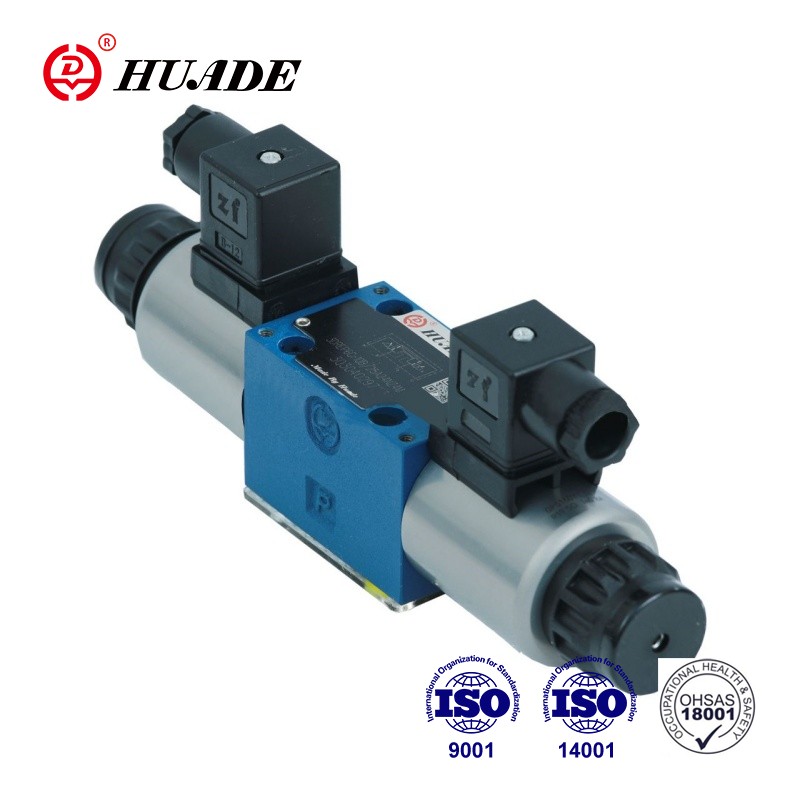

3DREP 6C hiru norabideko presioa murrizteko balbula proportzionalak erantzun azkarreko abiadura, kontrol-zehaztasun handia eta egonkortasun ona ditu. Aldi berean, egitura trinkoa du eta erraz instalatzen eta mantentzen da. Erabilera bitartean, presioa murrizteko balbula aldizka ikuskatu eta mantendu behar da bere funtzionamendu normala bermatzeko eta bizitza luzatzeko.
| Hidraulikoa | ||
| Presio operatiboa (MPa) | Portua P | 10, 10 gainditzen badituzu, instalatu balbula, idatzi ZDR6DP..-30B/... sarrerako atakan |
| Portua T | 3 | |
| Gehienezko emaria (L/min) | 15(∆p=5MPa) | |
| Kutsadura-maila (um) | Iragaziaren gomendioa β10≥ 75eko gutxieneko atxikipen-tasa batekin | |
| Histeresia (%) | ≤3 | |
| Errepikagarritasunaren zehaztasuna (%) | ≤1 | |
| Erantzun-sentsibilitatea (%) | ≤1 | |
| Alderantzikatzeko tartea (%) | ≤1 | |
| Presiozko fluidoa | Olio minerala (NBR zigilurako), fosfato ester (FPM zigilurako) | |
| Biskositate-tartea (mm2/s) | 2,8tik 380era | |
| Presio-fluidoaren tenperatura-tartea (°C) | -20tik +70era | |
| Instalazioa | aukerakoa, ahal dela horizontala | |
| Pisua (kg) | C mota:2,6;A.B mota:1,5 | |
| Elektrikoa, solenoidea | ||
| Hornidura-tentsioa | DC24V | |
| Solenoide bakoitzeko korronte nominala (A) | 0.8 | |
| Solenoide bakoitzeko gehienezko korrontea (A) | ≤0,02 | |
| Solenoide bobinaren erresistentzia (Ω) | Hotzaren balioa 20 °C-tan | 19.5 |
| Max. balio beroa | 28.8 | |
| Lan egoera | etengabea | |
| Egoera-tenperatura (°C) | ~+50 | |
| Bobinaren tenperatura (°C) | ~+150 | |
| Babesa DIN40 050 | IP65 | |
| Konexio elektrikoak | 3DREP | osagaien entxufearekin DIN43650-AM2 konektorearekin DIN 43 650-AF2/Pg11ra |
| 3DREPE | osagaien entxufearekin E DIN43563-AM6-3 konektorearekin E DIN43563-BF6-3/Pg11 | |
Ezaugarriak:
▶Zuzenean kontrolatutako balbula proportzionalak fluxu baten presioa eta norabidea kontrolatzeko
▶Hari zentrala eta bobina desmuntagarria duten solenoide proportzionalen bidez aktibatzen da
▶Udaberrian zentratutako kontrol-bobina
Aplikazioa:
Hiru norabideko presioa murrizteko balbulak proportzionalak 3DREP 6C oso erabiliak dira suteen ur horniduran, ihinztagailuen sua itzaltzeko sistema automatikoetan eta hainbat ekipamendu hidrauliko, sistema hidrauliko eta makineria hidraulikoetan.
◆Diseinua:
Balbula hauek osatzen dute nagusiki:
◆Funtzioa:
Solenoideak (1 eta 2) indargabetuta daudenez, kontrol-bobina (5) erdiko posizioan mantentzen da konpresio malgukien bidez.
Aginte-bobina (2) zuzen-zuzenean eragiten da solenoideetako bat dinamizatzen denean.
Adib. "a" solenoidea dinamizatuz (1)
→Presioa neurtzeko bobina (5) eta kontrol bobina (4) eskuinera mugitzen dira sarrerako seinale elektrikoaren proportzioan.
→P-tik B-ra eta A-tik T-ra konexioa zuloaren bidez egiten da, fluxu progresiboaren ezaugarriak dituzten zehar-sekzioen bidez
◆Solenoidearen indargabetzea (1)
→Kontrol-bobina (4) erdiko posiziora itzultzen da konpresio malgukien bidez
Erdiko posizioan A eta B eta T konexioak irekita daude, beraz, presio-fluidoa libreki isur daiteke depositura. Aukerako eskuz aldatzeko aukera ematen du kontrol-bobina (4) mugitzeko solenoidea dinamizatu gabe.
●Kontuz!
Eskuko kontrolagailua nahi gabe erabiltzeak kontrolatu gabeko makinaren mugimendua eragin dezake!
3DREP 6C presioa murrizteko balbula proportzionalaren egitura
Presio murrizteko balbula proportzionalaren ikurrak 3DREP 6C
