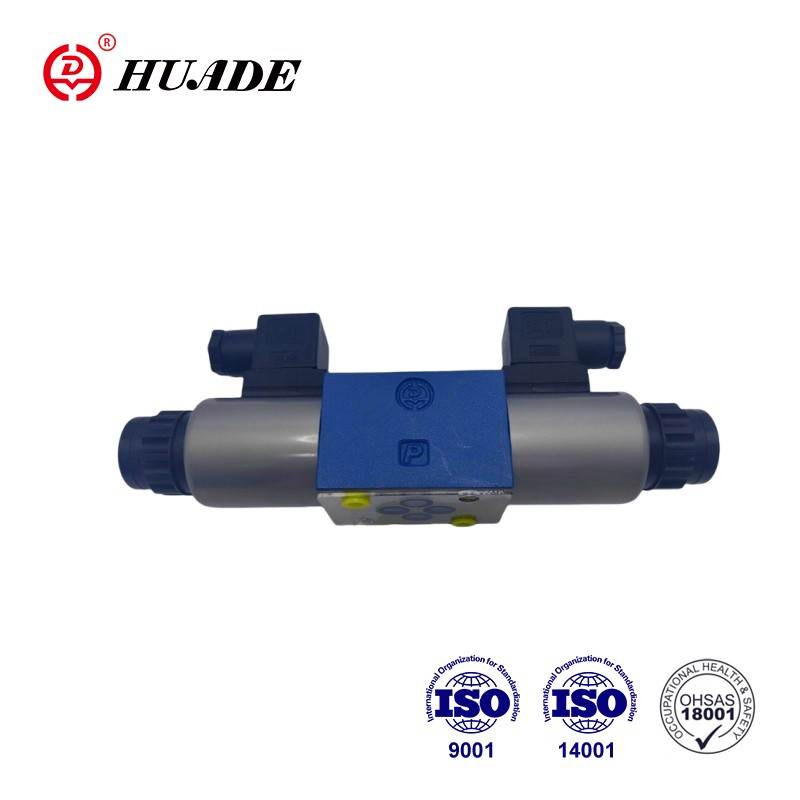

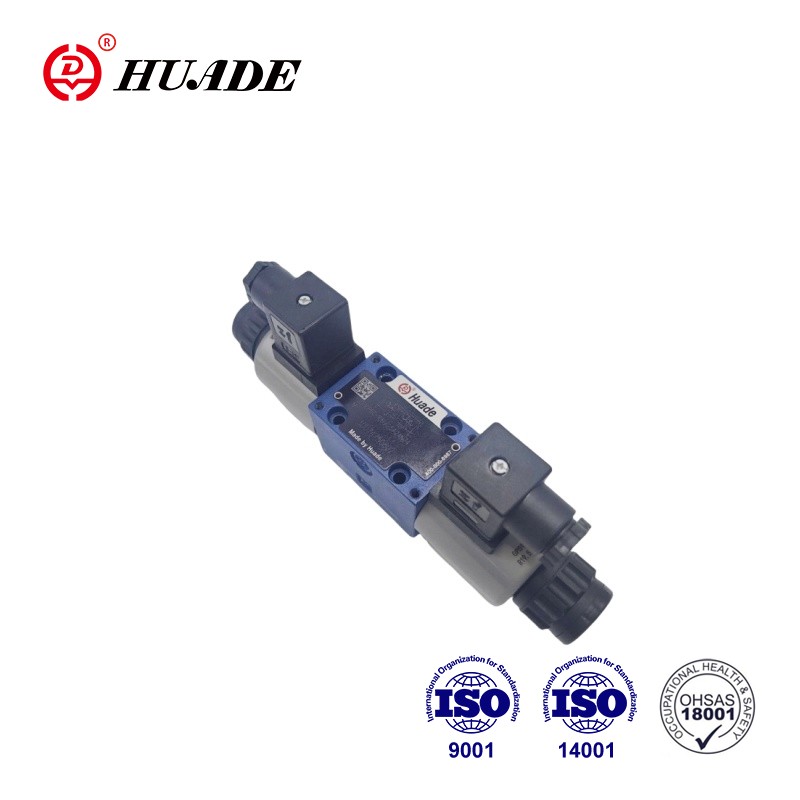

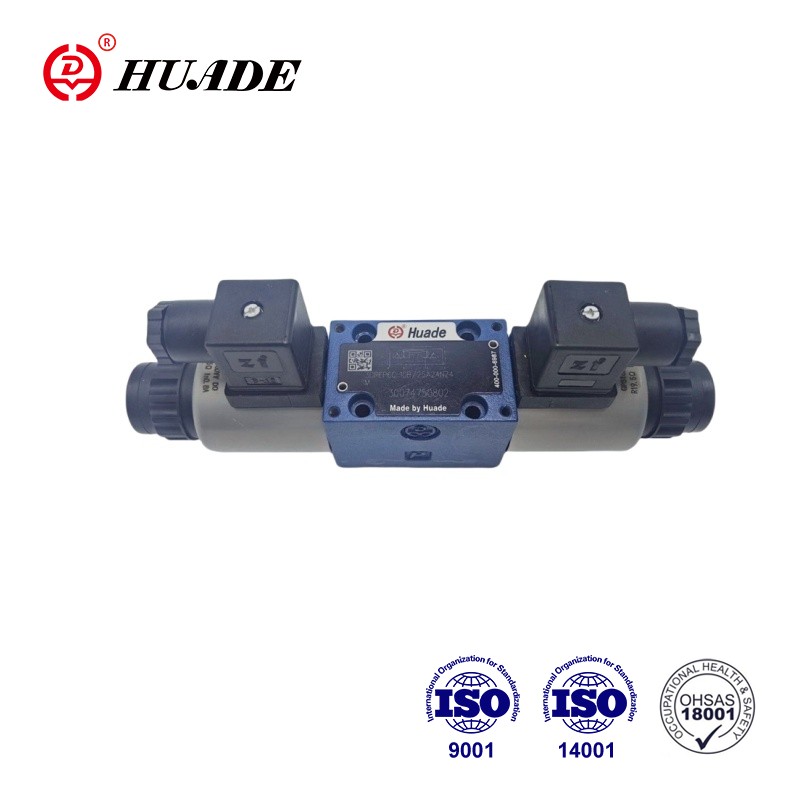

3DREP 6A hiru norabideko presioa murrizteko balbula proportzionalak irteerako presioa zehaztasunez doi dezake sarrerako seinalearen aldaketen arabera, ekoizpen prozesuan presio-eskakizunak betetzeko. Aldi berean, 3DREP 6A-ren errendimendu egonkorrak ekoizpen prozesuaren jarraipena eta segurtasuna bermatzen ditu.
| Hidraulikoa | ||
| Presio operatiboa (MPa) | Portua P | 10, 10 gainditzen badituzu, instalatu balbula, idatzi ZDR6DP..-30B/... sarrerako atakan |
| Portua T | 3 | |
| Gehienezko emaria (L/min) | 15(∆p=5MPa) | |
| Kutsadura-maila (um) | Iragaziaren gomendioa β10≥ 75eko gutxieneko atxikipen-tasa batekin | |
| Histeresia (%) | ≤3 | |
| Errepikagarritasunaren zehaztasuna (%) | ≤1 | |
| Erantzun-sentsibilitatea (%) | ≤1 | |
| Alderantzikatzeko tartea (%) | ≤1 | |
| Presiozko fluidoa | Olio minerala (NBR zigilurako), fosfato ester (FPM zigilurako) | |
| Biskositate-tartea (mm2/s) | 2,8tik 380era | |
| Presio-fluidoaren tenperatura-tartea (°C) | -20tik +70era | |
| Instalazioa | aukerakoa, ahal dela horizontala | |
| Pisua (kg) | C mota:2,6;A.B mota:1,5 | |
| Elektrikoa, solenoidea | ||
| Hornidura-tentsioa | DC24V | |
| Solenoide bakoitzeko korronte nominala (A) | 0.8 | |
| Solenoide bakoitzeko gehienezko korrontea (A) | ≤0,02 | |
| Solenoide bobinaren erresistentzia (Ω) | Hotzaren balioa 20°C-tan | 19.5 |
| Max. balio beroa | 28.8 | |
| Lan egoera | etengabea | |
| Egoera-tenperatura (°C) | ~+50 | |
| Bobinaren tenperatura (°C) | ~+150 | |
| Babesa DIN40 050 | IP65 | |
| Konexio elektrikoak | 3DREP | osagaien entxufearekin DIN43650-AM2 konektorearekin DIN 43 650-AF2/Pg11ra |
| 3DREPE | osagaien entxufearekin E DIN43563-AM6-3 konektorearekin E DIN43563-BF6-3/Pg11 | |
Ezaugarriak:
▶Zuzenean kontrolatutako balbula proportzionalak fluxu baten presioa eta norabidea kontrolatzeko
▶Hari zentrala eta bobina desmuntagarria duten solenoide proportzionalen bidez aktibatzen da
▶Udaberrian zentratutako kontrol-bobina
Aplikazioa:
Hiru norabideko presioa murrizteko balbula proportzionala 3DREP 6A oso erabilia da industria-eremuetan, sistema hidrauliko mekaniko mugikorretan, lan-bankuetan eta goi mailako beste ekipamendu batzuetan.
3DREP 6. motako 3 bideko presioa murrizteko balbula solenoide proportzionalak zuzenean eragiten du. Sarrerako seinale elektriko bat presio proportzionaleko irteerako seinale bihurtzen dute.
Solenoide proportzionalak pin heze kontrolagarriak diren DC solenoideak dira, hari zentralarekin eta bobina aldagarriarekin. Solenoideak aukeran kontrolatzen dira kanpoko kontrol elektronikoen bidez.
◆Diseinua:
Balbula hauek osatzen dute nagusiki:
◆Funtzioa:
Solenoideak (1 eta 2) indargabetuta daudenez, kontrol-bobina (5) erdiko posizioan mantentzen da konpresio malgukien bidez.
Aginte-bobina (2) zuzen-zuzenean eragiten da solenoideetako bat dinamizatzen denean.
Adib. "a" solenoidea dinamizatuz (1)
→Presioa neurtzeko bobina (5) eta kontrol bobina (4) eskuinera mugitzen dira sarrerako seinale elektrikoaren proportzioan.
→P-tik B-ra eta A-tik T-ra konexioa zuloen bidez egiten da, fluxu progresiboaren ezaugarriak dituzten zeharkako sekzioen bidez
◆Solenoidearen indargabetzea (1)
→Kontrol-bobina (4) erdiko posiziora itzultzen da konpresio malgukien bidez
Erdiko posizioan A eta B eta T konexioak irekita daude, beraz, presio-fluidoa libreki isur daiteke depositura. Aukerako eskuz aldatzeko aukera ematen du kontrol-bobina (4) mugitzea posible da solenoidea dinamizatu gabe.
●Kontuz!
Eskuko kontrolagailua nahi gabe erabiltzeak kontrolatu gabeko makinaren mugimendua eragin dezake!
Presio murrizteko balbula proportzionalaren ikurrak 3DREP 6A
