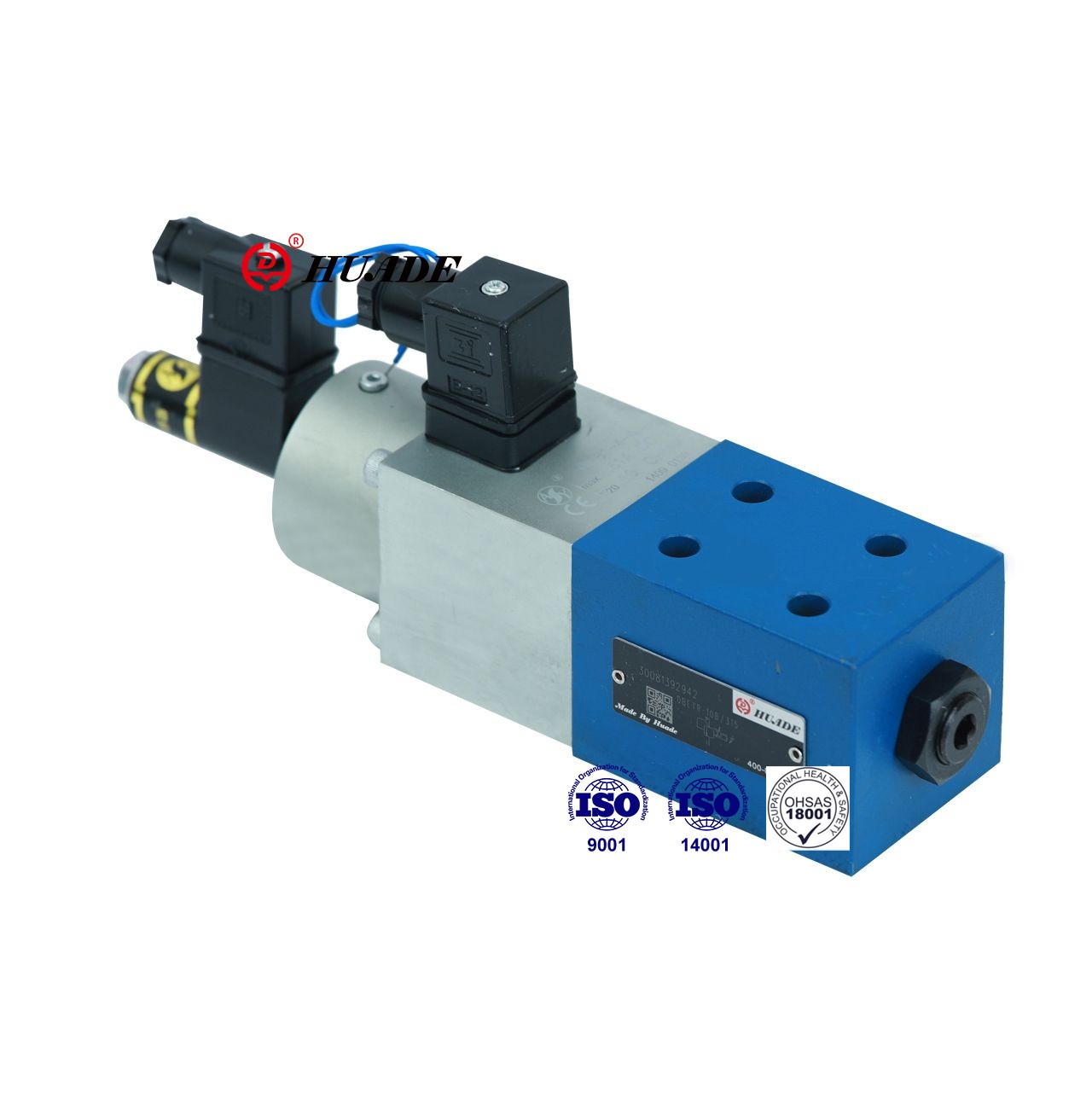

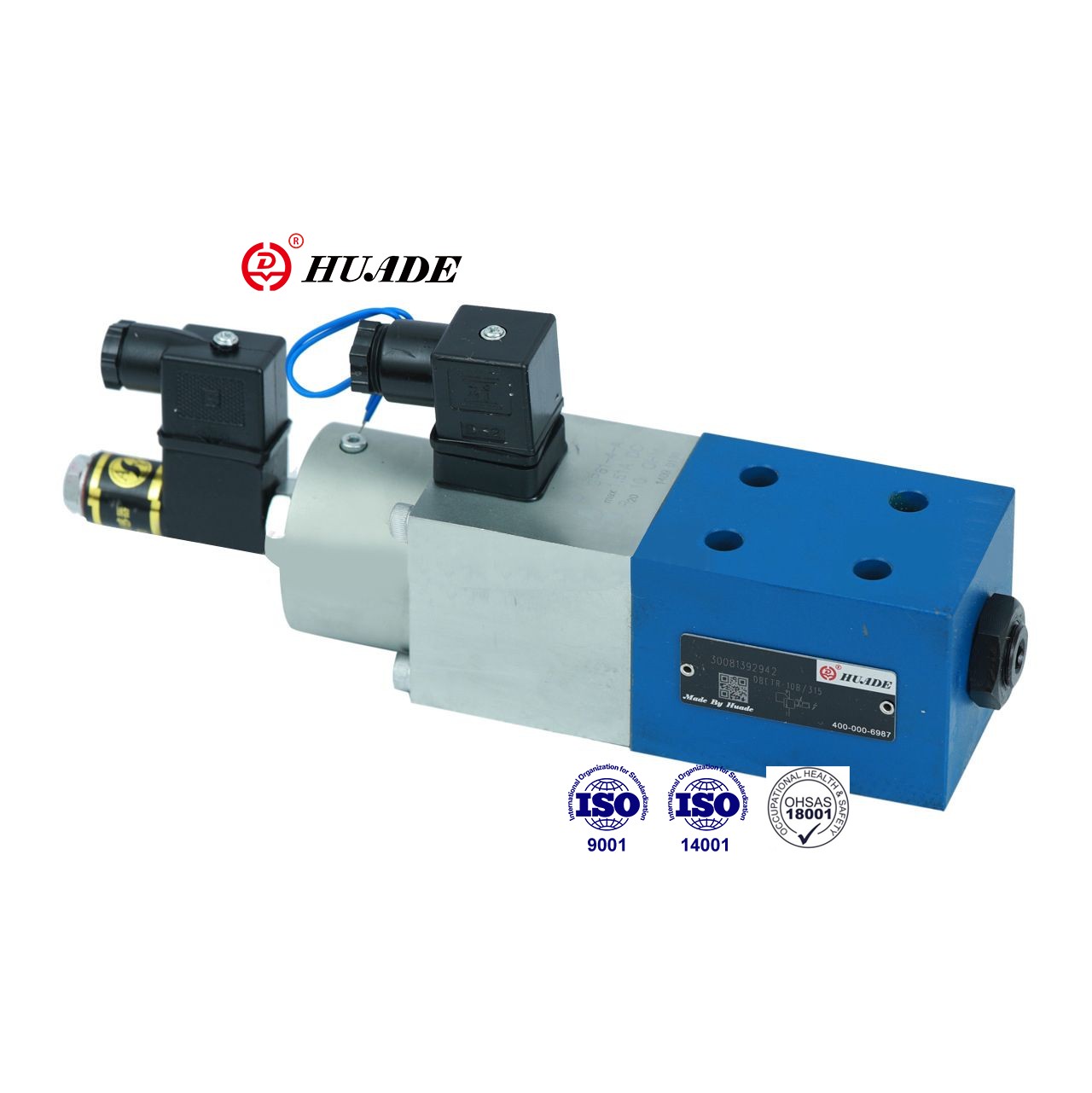

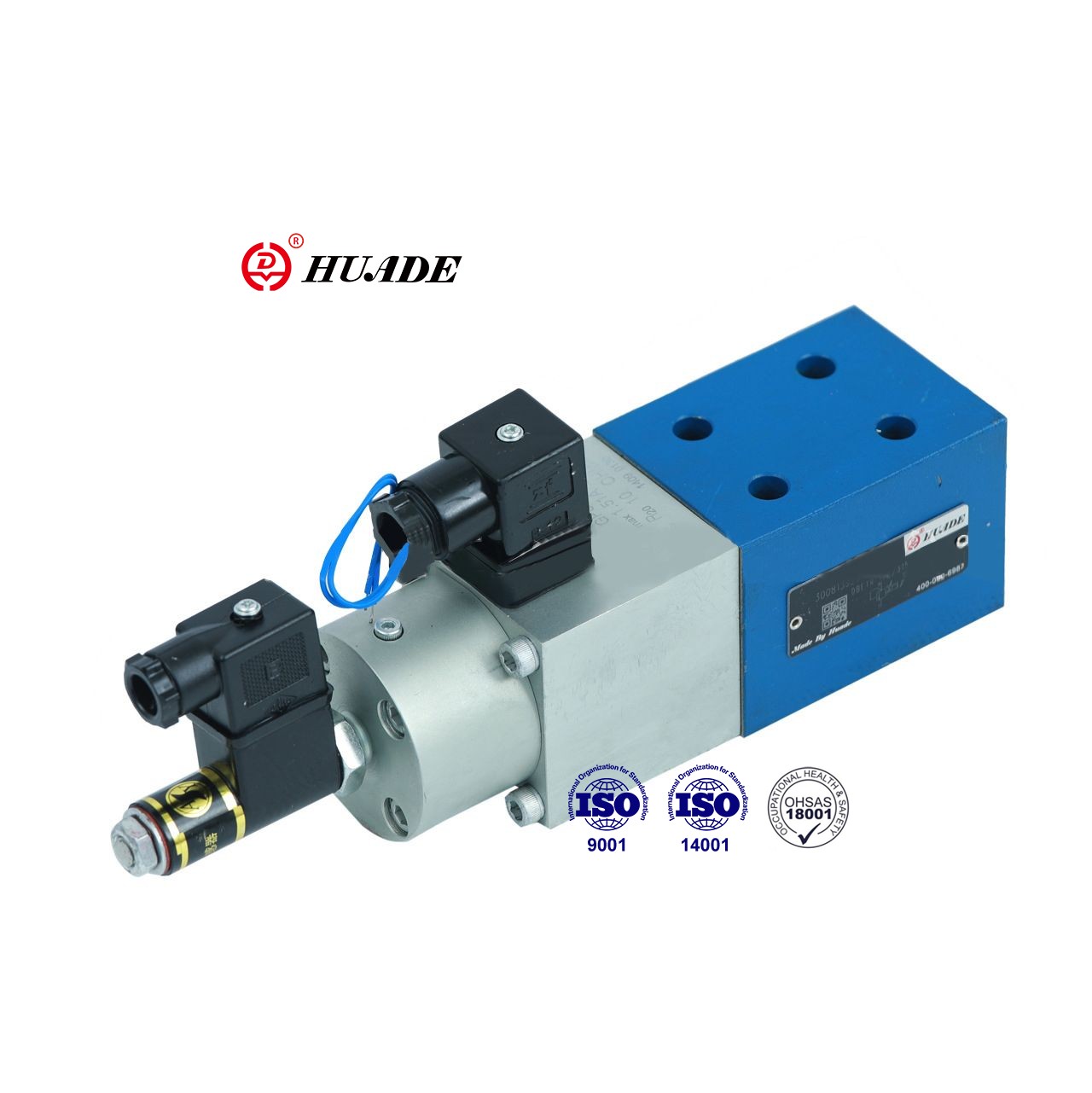

DBETR presioa arintzeko balbula proportzional honek presioa erregulatzen du aginte elektrikoaren balioaren proportzioan. DBTR balbula oso erabilia da urrutiko kontrol sistemaren presioa duten sistema itxietan. Huade-ren DBETR balbulek Rexroth produktuen estandar berberak erabiltzen dituzte. DBETR presio proportzionaleko balbula honek serie bereko produktuak ordezkatu ditzake eta prezioa nahiko merkea da.
| Hidraulikoa | |||
| Max. ezar daitekeen presioa (MPa) | Presio-etapa 2,5 MPa | 2.5 | |
| Presio-etapa 8,0 MPa | 8 | ||
| Presio-etapa 18,0 MPa | 18 | ||
| Presio-etapa 31,5 MPa | 31.5 | ||
| Min. ezar daitekeen presioa (MPa) | (ikus kurba ezaugarriak) | ||
| Gehienezko funtzionamendu-presioa (MPa) | T ataka (presioaren doikuntzarekin) | 0.2 | |
| T ataka (presioa egokitu gabe) | 10 | ||
| portua P | 31.5 | ||
| Gehienezko emaria (L/min) | Presio-etapa 25 | 10 | |
| Presio-etapa 80 | 3 | ||
| Presio-etapa 180 | 3 | ||
| Presio-etapa 315 | 2 | ||
| Kutsadura-maila (μm) | ≤20 (10. gomendioa) | ||
| Histeresia (%) | < 1 gehienez. ezar daitekeen presioa | ||
| Errepikagarritasuna (%) | < 0,5 gehienez ezar daitekeen presioa | ||
| Linealtasuna (%) | 180; 3 eta 18 MPa arteko presio-etapa | Ezar daitekeen presio maximoaren ≤ 1,5 | |
| 315; Presio-etapa 6tik 31.5MPa-ra | |||
| Aldakuntza tipikoa (%) | Balbula | ± 3 gehienez. ezar daitekeen presioa | |
| Kontrol elektrikoa | <0,5 | ||
| Erantzun mailakatua % 0tik 100era (ms) | Erantzun denbora (Pmin-Pmax) | Erantzun denbora (Pmax-Pmin) | |
| Presio-etapa 2,5 eta 18MPa 0tik 100era | 100 | 50 | |
| Presio-etapa 31,5MPa 0tik 100era | 150 | 100 | |
| Presiozko fluidoa | Olio minerala (NBR zigilurako), fosfato ester (FPM zigilurako) | ||
| Biskositate-tartea (mm2/s) | 2,8tik 380era | ||
| Presio-fluidoaren tenperatura-tartea (°C) | -20tik +70era | ||
| Instalazio-posizioa | aukerakoa | ||
| Pisua (kg) | 4 | ||
| Elektrikoa | ||||
| Lotutako anplifikadorea | VT-5003S30 | |||
| Hornidura-tentsioa | DC | |||
| Bobinaren erresistentzia (Ω) | Hotzaren balioa 20 °C-tan | 10 | ||
| Max. balio beroa | 13.9 | |||
| (Lan egoera) Betebeharra | Etengabea | |||
| Presioko fluidoaren tenperatura (°C) | +50 | |||
| Anplifikadorearen tentsioa | joan-etorria guztiz | % 24 ± 10 | ||
| joan-etorri hiru iturri elektriko | 24tik 35era | |||
| Max. energia-kontsumoa (VA) | 50 | |||
| Bobinaren erresistentzia 20°C-tan (Ω) | 1 | 11 | 111 | |
| 56 | 56 | 112 | ||
| Induktibitatea (transduktore) (mH) | 6tik 8ra | |||
| Osziladorearen maiztasuna (transduktorea) (KHz) | 2.5 | |||
| Babesa DIN 40 050 | IP65 | |||
Ezaugarriak:
▶Histeresi baxua
▶ Errepikagarritasun ona,
▶Udaberriaren aurre-tentsioaren begizta itxiko posizio elektrikoaren kontrola
▶ Solenoideen aktuazio proportzionala posizio induktiboko transduktorearekin (presioa orekatua)
▶Balbula eta kontrol elektronikoa iturri bakarretik
Aplikazioa:
DBETR presio proportzionala arintzeko balbula asko erabiltzen da hainbat arlotan, hala nola industria arinean, makina-erreminta, metalurgian, etab.
Balbula, funtsean, karkasa (1), solenoide proportzionala (2) posizio-transduktore induktiboarekin (3), balbula-eserlekua (4) eta balbula-ohea (5) osatzen dute.
Presioa aginte-balioaren potentziometroa egokituz ezartzen da (0tik 9Vra). Aginte-balioa doitzeak konpresio-malgukia tentsioa eragiten du kontrol elektronikoen eta solenoide proportzionalaren bidez (2). Konpresio-malgukiaren (6) tentsioa, hau da, malguki-plakaren posizioa (7), posizio-transduktore induktiboak (3) zehazten du. Agindu-balioaren edozein desbideraketa begizta itxiko posizio-kontrolaren bidez zuzentzen da.
Printzipio hau erabiltzeak solenoidearen marruskaduraren eragina ezabatzen du.
Abantailak:
- Histeresi baxua
- Errepikagarritasun ona
Presioa arintzeko balbula proportzionalaren sinboloak DBETR
