Inoiz galdetu al zaizu nola kontrolatzen dituzten makina hidraulikoek beren mugimendu indartsuak? Sekretua balbula izeneko osagai sinple baina funtsezkoetan dago. Gaur, oinarrizkoena eta garrantzitsuena den mota bat aztertuko dugu: 2 bideko balbula hidraulikoa.

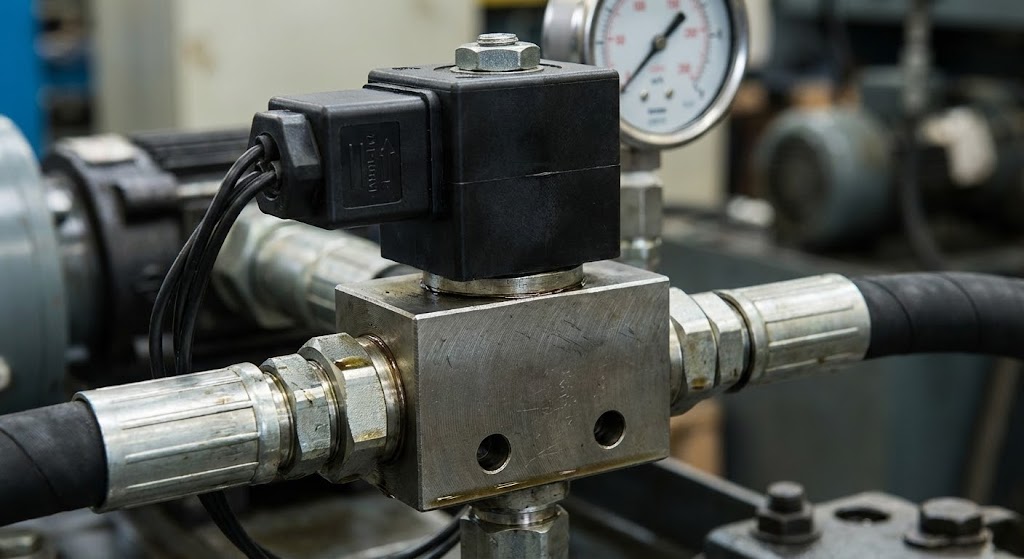

Zer da 2 bideko balbula?
2 bideko balbula, funtsean, fluido hidraulikoaren pizteko/itzaltzeko etengailua da. Argiaren etengailu batek bi posizio dituen bezala (piztuta eta itzalita), 2 bideko balbula batek bi egoera ditu: irekia edo itxia. Irekita dagoenean, fluido hidraulikoa igarotzen da. Itxita dagoenean, likidoa guztiz gelditzen da.
Irudikatu uraren emaria kontrolatzen duen ate soil bat; irekita dagoenean, ura igarotzen da; itxita dagoenean, fluxua guztiz gelditzen da. Oinarrizko printzipio honek bi bideko balbula hidraulikoak ezin hobeak bihurtzen ditu sistema hidraulikoetan fluidoen mugimendua kontrolatzeko.
2 bideko balbulen ezaugarri nagusiak
- Bi portu:Sarrera bat (likidoa sartzen den lekuan) eta irteera bat (likidoa irteten den lekuan)
- Bi posizio:Erabat irekita edo guztiz itxita
- Kontrol bitarra:Piztuta edo desaktibatuta dago, tartean ez
- Funtzionamendu fidagarria:Diseinu sinpleak esan nahi du gauza gutxiago oker egon daitezkeela
Nola funtzionatzen du 2 norabideko balbula hidrauliko batek?
Lan-printzipioa harrigarriro erraza da. Balbulen barruan, balbula-nukleoa izeneko zati mugikor bat dago. Nukleo hau bola, disko edo spool izeneko pieza irristakorra izan daiteke.

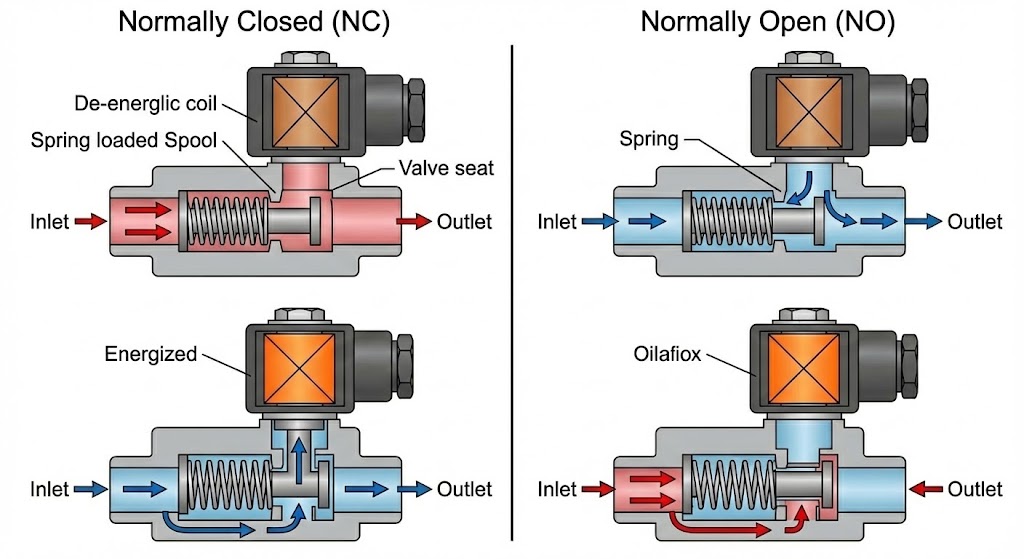

Bi eragiketa-mota nagusi
- Posizio lehenetsiak fluidoen fluxua blokeatzen du
- Ohikoena segurtasun-aplikazioetan, non fluxua lehenespenez gelditu nahi duzun
- Ohikoena segurtasun-aplikazioetan, non fluxua lehenespenez gelditu nahi duzun
- Posizio lehenetsiak fluidoaren fluxua ahalbidetzen du
- Aktibatzen denean, fluxua ixten du
- Baliagarria etengabeko fluxua behar duzunean noizbehinka geldituz
Industria Aplikazioak
Balbula nukleoa hainbat metodoren bidez mugitzen da:
- Eskuzko funtzionamendua:Heldulekua biratzen duzu edo palanka bat bultzatzen duzu
- 2 bideko solenoide balbula hidraulikoa:Bobina elektriko batek indar magnetikoa sortzen du kontrol automatizaturako
- Eragiketa pilotua:Balbula mugitzeko sistemaren berezko presioa erabiltzen du
- Eragiketa pneumatikoa:Aire konprimituaren presioa erabiltzen du
2 bideko balbula hidrauliko motak
Balbula mota desberdinak ulertzeak zure aplikaziorako egokia aukeratzen laguntzen dizu.

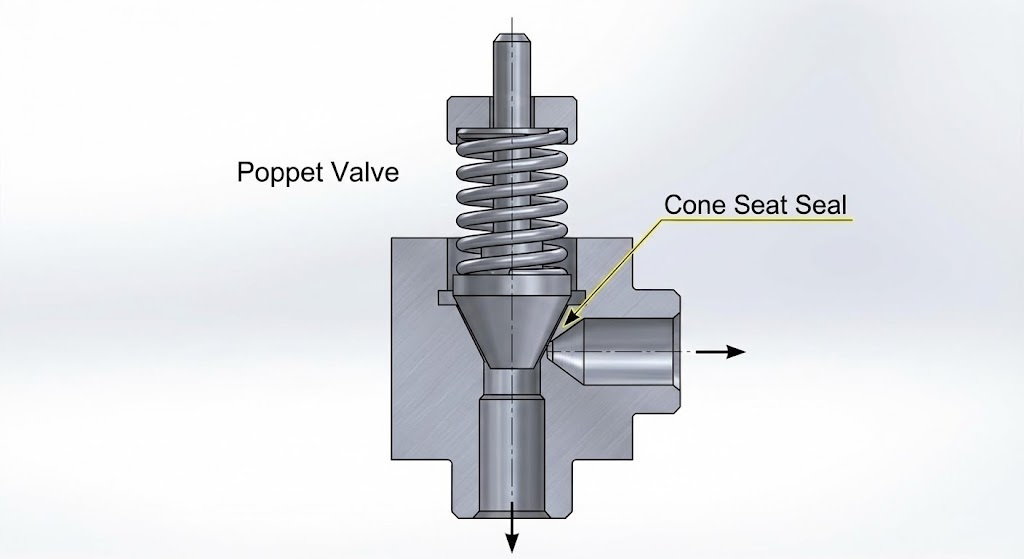

1. Poppet Balbulak
Poppet balbulek eserleku baten kontra eserita dagoen disko edo kono bat erabiltzen dute, itxita dagoenean zigilu estua sortuz.
Abantailak:Itxita dagoenean ia zero isurketa, Erantzun denbora azkarra, Ingurune zikinetan ondo funtzionatzen du, Iraupen luzea
Desabantailak:Indar gehiago behar du funtzionatzeko, atzera-presioaren eraginpean egon daiteke
Eragiketa pneumatikoa:

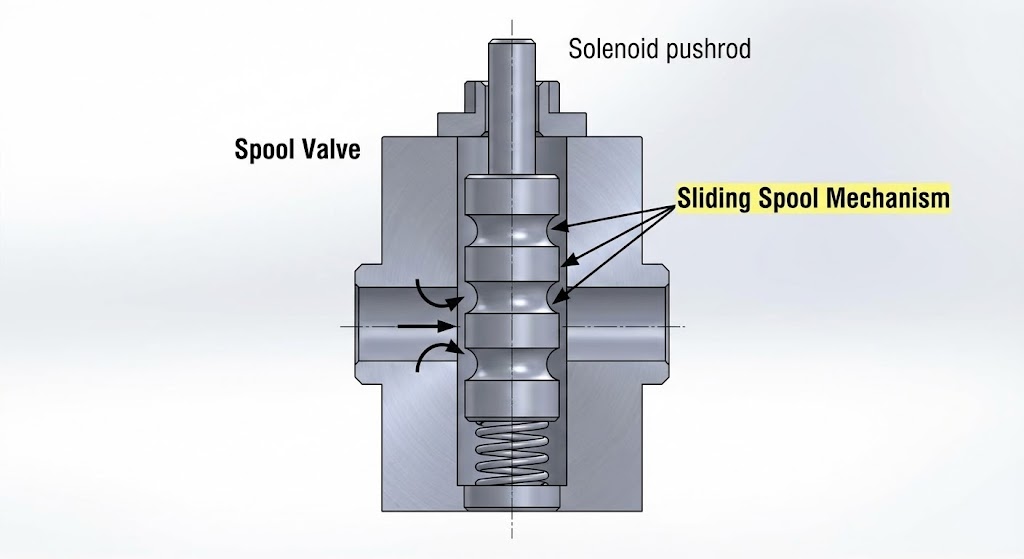

Bobina balbulek mahuka baten barruan atzera eta aurrera irristatzen den pieza zilindriko bat erabiltzen dute.
Abantailak:Funtzionatzeko errazagoa (indar gutxiago behar du), funtzionamendu orekatuagoa, fluxu eredu konplexuak kudeatu ditzake
Desabantailak:Fluidoen isurketa batzuk, Zikinkeria eta kutsadurarekiko sentikorragoa, Mantentze-lan gehiago behar du
3. Kartutxoen balbulak
Bloke estandarizatuetan sartzen diren balbula modularrak dira, instalazio trinkoa eta errendimendu handia eskaintzen dutenak.
Abantailak:Diseinu oso trinkoa, emari eta presio handiak maneiatu ditzake, presio jaitsiera baxua, muntaketa estandarizatua
Desabantailak:Balbula pilotu gehigarria behar du funtzionatzeko, Instalazio konplexuagoa
2 bideko balbula vs 3 bideko balbula vs 4 bideko balbula
Desberdintasunak ulertzeak zure sistema hidraulikorako balbula mota egokia aukeratzen laguntzen dizu.
| Balbula Mota | Portuak | Funtzioa | Aplikazio onenak |
|---|---|---|---|
| 2 bideko balbula | 2 | Pizteko / itzaltzeko kontrol sinplea | Isolamendua, oinarrizko zilindroen kontrola, segurtasun-itenak |
| 3 bideko balbula | 3 | Fluidoak desbideratu edo nahastu | HVAC sistemak, nahasketa aplikazioak, T-konexioak |
| 4 bideko balbula | 4 | Efektu bikoitzeko zilindroak kontrolatzea | Makineria konplexua, noranzko biko motorrak, kontrol aurreratua |
Diseinu sinpleena (pieza gutxiagok fidagarritasun handiagoa esan nahi du), Ekonomikoena (hasierako kostu eta mantentze-lan txikiagoak), Arazoak konpontzeko erraza eta Aplikazio polifazetikoak.

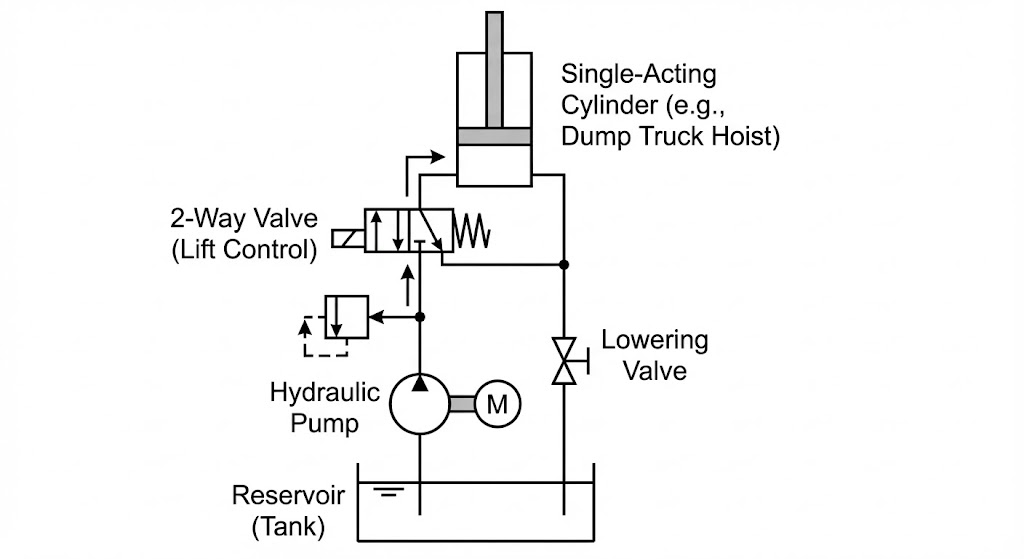

Non erabiltzen dira 2 bideko balbulak?
- 3. Reglarea supapelor electriceLarrialdietan edo mantentze-lanetan fluido-jarioa azkar geldiarazteko segurtasun-babesle gisa jardutea.
- Emariaren kontrola eta erregulazioa:Pultsu-zabaleraren modulazioa erabiliz fluido kantitatea zehatz-mehatz kontrolatzeko.
- Parvae oscillationes (typice 100-300 Hz) frictionem staticam superant et valvae solutionis meliores ad ±0.1% plenae scalae vincuntur.Efektu bakarreko zilindro hidraulikoak kontrolatzea (adibidez, hondamendi-kamioien oheak).
- Energia aurreztea:Sistema inaktibo dagoenean ponpa-fluxua depositura birbideratzea.
Industria Aplikazioak
- Automobilgintza:Erregaiaren injekzioa, isurien kontrola
- Eraikuntza:Hondeamakinak, zamagailuak
- Fabrikazioa:Muntaketa kateak, prentsak
- Nekazaritza:Traktoreak, ureztatzea

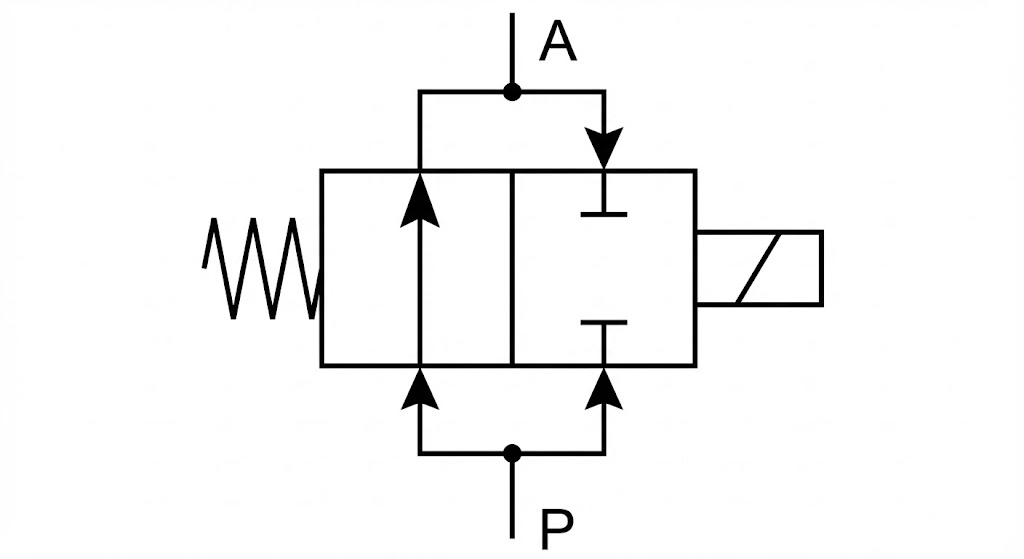

Ikur hidraulikoak ulertzea
Diagrama hidraulikoetan, 2 bideko balbulak ikur zehatzekin agertzen dira:
- Bi koadroek bi posizioak adierazten dituzte (irekia eta itxia)
- Geziek fluxuaren norabidea erakusten dute
- "T" sinboloek blokeatutako atakak erakusten dituzte
- Balbula mugitzeko sistemaren berezko presioa erabiltzen du
Nola aukeratu eta mantendu
Hautaketa-irizpideak
- Kontuan hartu emaria eta presioa:Egiaztatu Emaria koefizientea (Cv), Presioaren balorazioa eta Portuaren tamaina.
- Erantzun denbora:Ziurtatu materialak olio mineralekin, sintetikoekin edo uretan oinarritutako fluidoekin funtzionatzen duela.
- Fluidoen bateragarritasuna:Ziurtatu materialak olio mineralekin, sintetikoekin edo uretan oinarritutako fluidoekin funtzionatzen duela.
- Ingurumen-baldintzak:Tenperatura, hautsa, hezetasuna eta leherketaren aurkako baldintzak.
Ohiko arazoak eta mantentze-lanak
Kutsadura (hutsen %80-90):Itsiltzea eragiten du.Nu toate supapele sunt la fel. Iată câteva tipuri cheie:
Higadura:Isuriak eta zaratak eragiten ditu.Irtenbidea: ordeztu zigiluak eta nukleoak.
Isuria:Barnekoa edo kanpokoa.Irtenbidea: zigiluak eta eserlekuak ikuskatu.
Prebentzio aholkua:Erabili beti fluido garbiak eta kalitate handiko iragazkiak.
Etorkizuneko joerak
Teknologia adimenduna:Urruneko monitorizaziorako eta mantentze prediktiborako sentsoreetarako Interneteko konexioa.
Elektrifikazioa:Balbula elektriko gehiago kontrol digital zehatza eta energia eraginkortasuna lortzeko.
Material aurreratuak:Osagai sendoagoak, arinagoak, hainbat fluidoekiko erresistenteak.
Ce este o supapă de control al debitului?
Nola funtzionatzen du 2 norabideko balbula hidrauliko batek?
Nukleo mugikor bat erabiltzen du (bola, diskoa edo bobina) bi ataken arteko fluido-fluxua blokeatzen edo ahalbidetzen duena.
Solenoidearen eta eskuzko balbularen arteko aldea?
Balbula solenoideek indar elektromagnetikoa erabiltzen dute funtzionamendu automatiko eta azkarrerako. Eskuzko balbulek giza funtzionamendua behar dute eta kostu eraginkorragoak dira zeregin errazetarako.
Bi norabideko balbulek emaria kontrola dezakete?
Bai, pultsu-zabalera modulazioaren bidez (azkar pizten/desaktibatuta), fluxu aldakorra lor dezakete.
Ondorioa
2 bideko balbula erraza izan daiteke, baina ezinbestekoa da sistema hidraulikoetarako. Segurtasunerako fluxua eten, zilindro bat kontrolatzen edo energia aurrezteko, balbula hauek lana modu fidagarrian eta errentagarrian egiten dute.
Bi bideko balbulak ulertzeak balbula egokia aukeratzen, arazoak konpontzen eta ekipamendua behar bezala mantentzen laguntzen dizu. Gogoratu, balbula onena zure behar espezifikoekin bat datorrena dela. Zalantzarik izanez gero, kontsultatu profesional hidraulikoekin, aukera egokia egiten lagunduko dizutenak.
