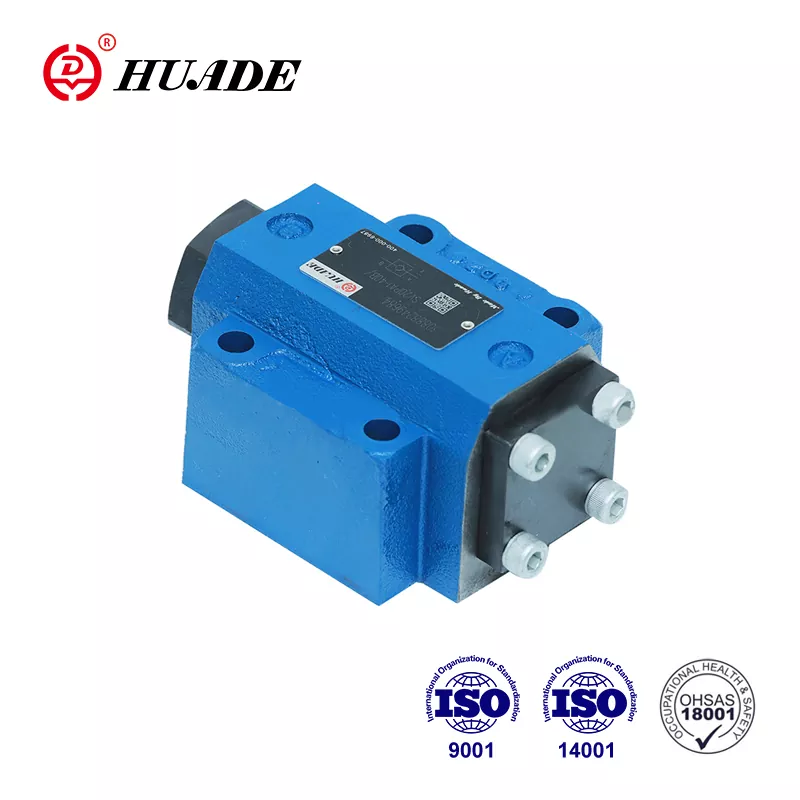

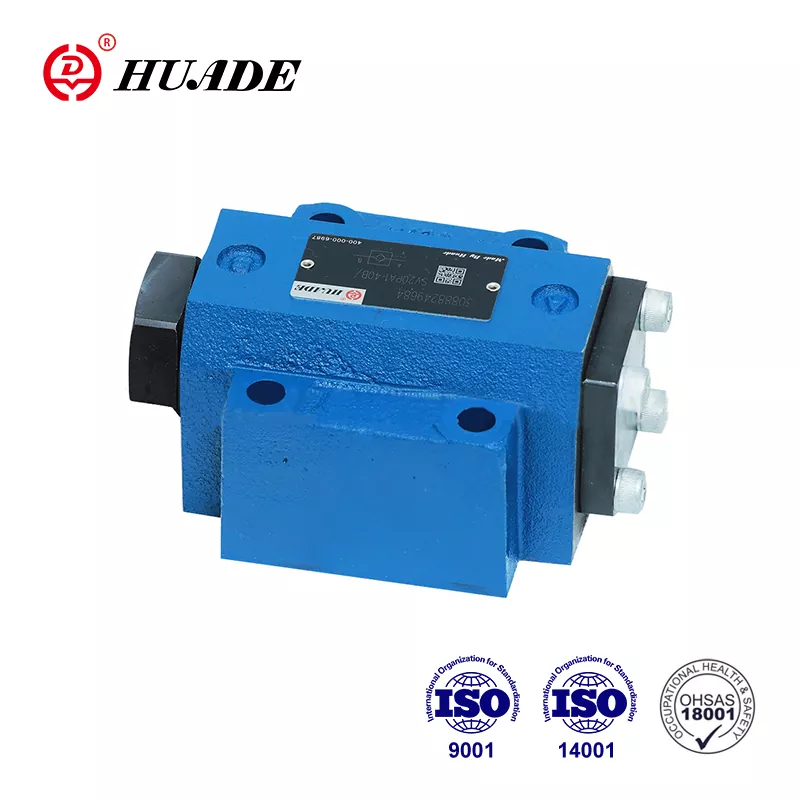

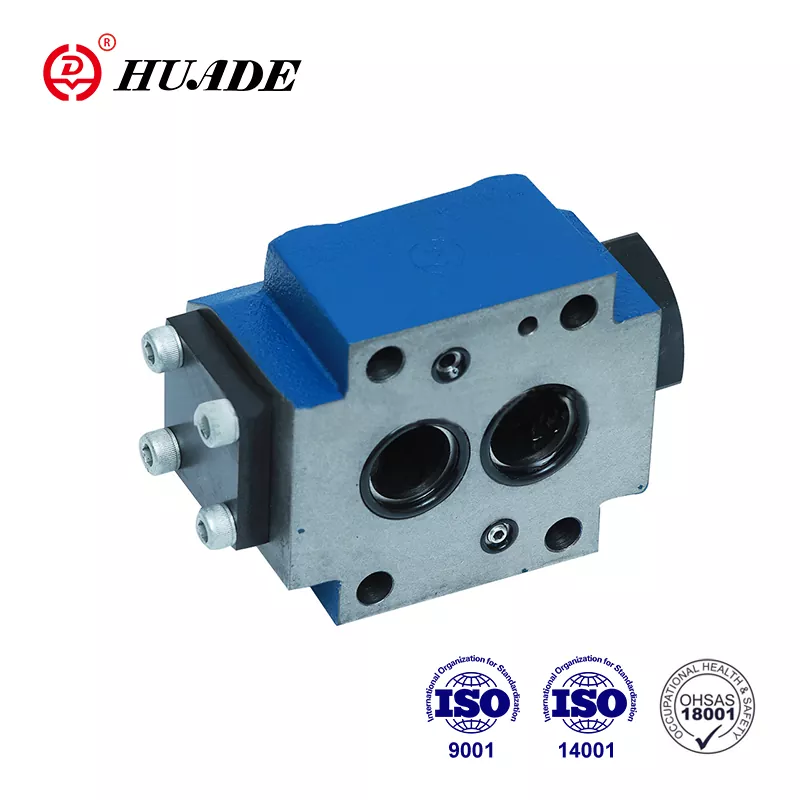

Huade ezarri ondoren, bi aldiz lankidetzan aritu zen Rexrothekin. Huade® kontrol-balbula SV Rexroth-en produktu sorta beraren ordezko merkeak dira. Kalitate oneko eta prezio baxuagoko produktu ezagunekin lehiakorra da. Fabrikak ISO9001, ISO14001 eta OH SAS18001 gainditu ditu. Txinan ezaguna den marka nazionala da. Berme-epearen barruan, doakoa da konpontzea. Kontrol-balbula guztiek proba zorrotzak egiten dituzte fabrikatik irten aurretik, errendimendu handiagoa eta egonkorra bermatzeko. Huade® balbula hidraulikoak oso erabiliak dira industria militarrean eta beste esparru batzuetan, errendimendu bikaina dela eta.
|
Datu teknikoak |
||||||
|
Estiloa |
10 |
16 |
20 |
25 |
30 |
|
|
Pisua |
azpiplaka muntatzea (kg) |
1.8 |
- |
4.7 |
- |
7.8 |
|
Harizko konexioa (kg) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Instalazio-posizioa (MPa) |
Aukerakoa |
|||||
|
Fluxuaren norabidea (MPa) |
A-tik B-ra libre, B-tik A-ra irekiera bidez |
|||||
|
Eragiketa-presioa, gehienez (MPa) |
0,5~315 |
|||||
|
Kontrol-presioa, gehienez (MPa) |
0,5~315 |
|||||
|
Kontrol bolumena - X ataka (cm3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Kontrol-eremuak -A1 eremua (cm3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-A2 azalera (cm3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-A3 azalera (cm3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-A4 azalera (cm3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Presiozko fluidoa |
Olio mineralak (NBR zigilurako) edo fosfato ester (FPM zigilurako) |
|||||
|
Presio-fluidoaren tenperatura-tartea (℃) |
-30~+80 |
|||||
|
Biskositate-tartea (mm2/s) |
2,8tik 500era |
|||||
Ezaugarriak:
▶ Fluidoz kontrolatutako kontrol-balbula
▶ Azpiplaka muntatzeko,muntatzeko eredua DIN 24 340
▶ Azpiplaka edo torlojudun harizko konexioa
▶ Ihesetarako atakarekin edo gabe
▶ Aurrez irekitzearekin edo gabe
▶ Mota aurre-irekitzea, deskonpresio hezetua
▶ 4 irekiera-presio
▶ Din 24 340 fom A, 1SO 4401 eta CETOP-RP 121H-ra eramateko eredua
Aplikazioa:
SV pilotu-erretenzio-balbulak presiopean funtzionamendu-zirkuituak isolatzeko erabiltzen dira, linea-haustura gertatzen denean karga bat jaistearen aurkako babes gisa edo hidraulikoki blokeatuta dauden eragingailuen mugimendu arrastagarrien aurka.
SV kontrol-balbulak pilotu hidraulikoen funtzionamendu-balbulak dira, poppet motako diseinuan, ireki daitezkeenak norabide batean zein bestean baxua izan dadin.
Funtsean, balbula hauek karkasa (1), poppet (2), konpresio-malgukia (3), kontrol-bobina (4) eta aurre-irekidura bat, bola poppet balbula bezala (5), aukeran daude.
Balbulak fluxu librea ahalbidetzen du A-tik B-ra, kontrako noranzkoan poppet (2) bere eserlekuan eusten da sistemaren presioaren bidez, malgukiaren indarraz gain.
X kontrol-atakako presio-konexioaren bidez kontrol-pistoia (4) eskuinera mugitzen da. Honek poppet(2) eserlekutik bultzatzen du. Orain balbulak B-tik A-rako fluxua ere izan dezake.
Kontrol-pistoiaren bidez balbularen irekiera egokia ziurtatzeko (4) gutxieneko kontrol-presio jakin bat behar da.
Balbula honek aurre-irekitze gehigarri bat du. X kontrol-atakako presio-konexioaren bidez kontrol-pistoia (4) eskuinera bultzatzen da.
Honek lehenik eserlekutik eserlekutik eserlekutik bultzatzen du baloia (5) eta gero txopoa (2). Orain balbulak B-tik A-rako fluxua ere izan dezake. Aurre-irekidura dela eta presiopean dagoen fluidoaren deskonpresio hezetua dago. Horren bidez, presio-kolpe posibleak saihesten dira
SV motako kontrol-balbularen ebakidura-ikuspegia. .PA
(iheserako atakarik gabe, aurre-irekitzearekin)
