Sistema hidraulikoekin lanean ari zarenean, norabide-kontrol-balbula egokia aukeratzeak aldea eragin dezake. Rexroth 4WE 10 D norabide-kontroleko balbula aukera fidagarria bihurtu da industria-aplikazio askorentzat, eta arrazoi onak daude ingeniariek bertara itzultzen jarraitzeko.
Zerk egiten du 4WE 10 D berezia
Rexroth 4WE 10 D solenoide bidez funtzionatzen duen norabide-kontrol-balbula bat da, fluido hidraulikoak sistema batean nola isurtzen duen kudeatzen duena. Pentsa ezazu olioaren edo beste fluido hidrauliko batzuen trafiko kontrolatzaile gisa. Elektrizitatea bere bobinetatik igarotzen denean, balbulak posizioa aldatzen du eta fluidoa zure makinaren atal ezberdinetara birbideratzen du.
Balbula honek NG10 tamaina estandarrari egokitzen zaio, CETOP 5 edo ISO 4401-05 ere deitzen zaiona. Horrek esan nahi du termino praktikoetan presio eta emari larriak kudeatu ditzakeela sistema hidrauliko gehienek erabiltzen dituzten muntaketa-eredu estandarrak betetzen dituzten bitartean.
Bere izenean dauden zenbakiek informazio garrantzitsua ematen dizute. "4"-k esan nahi du fluidoa sartzen eta irteten den lau ataka nagusi dituela. "WE"-k solenoideek funtzionatzen duten norabide-balbula bat dela adierazten du. "10"-k bere tamaina nominalari egiten dio erreferentzia, eta "D"-k posizio neutroan dagoenean balbulak nola jokatzen duen zehazten duen bobina konfigurazio zehatz bat deskribatzen du.
Presio- eta fluxu-gaitasunak
Rexroth-erako 4WE 10 D norabide-kontrol balbularen ezaugarri nabarmenetako bat presio altua kudeatzeko gaitasuna da. Laneko ataka nagusiek 350 bar arte kudea ditzakete, hau da, 5.076 PSI inguru. Hori nahikoa presioa da industria-lan zorrotzak izerdirik bota gabe kudeatzeko.
Emari ahalmenari dagokionez, balbula honek minutuko 120 eta 160 litro bitartekoa izan dezake modelo zehatzaren aldaeraren arabera. Hori da gutxi gorabehera 32 eta 42 litro minutuko Amerikako neurketetan. Sorta honek malgutasuna ematen dizu balbula zure sistemaren beharretara egokitzeko, zure osagaiak gehiegi edo gutxitu gabe.
Itzultzeko atakak presio muga baxuagoa du, normalean 210 bar ingurukoa. Horrek garrantzi handia du sistema bat diseinatzen ari bazara, zure itzulerako lineak presio gehiegirik sortzen ez duela ziurtatu behar duzulako. Bestela, balbularen malguki-mekanismoa kaltetu dezakezu edo karkasa diseinu-mugetatik haratago estutu dezakezu.
Wet-Pin Solenoidearen Diseinua
4WE 10 D-k pin bustiko solenoidearen diseinua erabiltzen du, eta ezaugarri honek arreta pixka bat merezi du. Konfigurazio honetan, solenoidearen bultza-hastaka olio hidraulikoan kokatzen da, bertatik guztiz itxita egon beharrean.
Diseinu aukera honek hainbat abantaila praktiko dakartza. Olio hidraulikoak hozgarri gisa jokatzen du, beroa bobina elektrikotik urruntzen du. Honek solenoideak gehiago irauten eta fidagarritasun handiagoz funtzionatzen laguntzen du, batez ere balbula maiz erabiltzen ari zarenean. Olioak mugitzen diren piezak ere lubrifikatzen ditu, eta horrek denborarekin higadura murrizten du.
Mantentze-ikuspegitik, heze-pin solenoideak erosoak dira. Bobina alda dezakezu sistema hidraulikoa hustu edo presio-ganbera itxietan hautsi beharrik gabe. Horrek denbora aurrezten du konponketetan eta zure fluido hidraulikoa kutsatzeko aukerak murrizten ditu. Bobina 90 edo 360 gradu ere biratu daiteke instalazio-espazio estuetara egokitzeko, eta horrek aukera gehiago ematen dizkizu balbula muntatzean.
Aldaketa-abiadura eta moteltze-kontrola
Rexroth-erako 4WE 10 D norabideko kontrol-balbula DC potentziarekin dinamizatzen duzunean, normalean 45 eta 70 milisegundotan aldatzen da piztean, eta 35 eta 45 milisegundotan itzaltzean. Erantzun-denbora hauek ondo funtzionatzen dute automatizazio industrialaren behar gehienetarako.
Balbula hau lehiakide askorengandik bereizten duena bere moteltze erregulagarria da. Bertsio batzuek bobina zein azkar mugitzen den moteldu dezakezu posizioak aldatzean. Egokitzeko torlojuak edo zulo finkoak erabiliz, behar izanez gero, aldatzeko denbora 100 milisegundotik gora luzatu dezakezu.
Zergatik nahi zenuke balbula motelagoa? Zilindro handiak edo karga astunak dituzten sistemetan, berehalako noranzko aldaketek presio-puntak sor ditzakete zure hodiak eta osagarriak zeharkatzen dituztenak. Fenomeno honek, batzuetan ariel deitzen zaio, osagaiak kaltetu eta zure sistemaren bizitza laburtu dezake. Moteltze integratuak trantsizio hauek leuntzen laguntzen du zure hodietan kolpe-motelgailu bereizirik behar izan gabe.
Balbulak orduko 15.000 etenaldi-ziklo kudea ditzake, eta horregatik egokia da abiadura handiko ekoizpen-lerroetarako, non balbula behin eta berriro ireki eta itxi behar duen egunean zehar.
Spool konfigurazioak eta funtzionamendu-logika
4WE 10 D izendapeneko "D" bobina ikur zehatz bati egiten dio erreferentzia, baina Rexroth-ek balbula-plataforma hau bobina konfigurazio ezberdinekin eskaintzen du. 4/3 konfigurazioetan (lau ataka, hiru posizio) edo 4/2 konfiguraziotan lor dezakezu (lau ataka, bi posizio), besteak beste.
Bobina mota bakoitzak fluxu-bide desberdinak sortzen ditu balbula bere posizio neutroan edo erdian dagoenean. Konfigurazio batzuek ataka guztiak ixten dituzte desaktibatuta daudenean, eta horrek zilindroei eusten die. Beste batzuek ponpa deposituarekin konektatzen dute, eta horrek ponpa deskargatzen du eta energia aurrezten du. Balbula aktiboki pizten ez denean zure sistemak egin behar duzunaren araberakoa da aukera.
Rexroth-erako 4WE 10 D norabide-kontrol-balbula udaberrian-itzultzeko eta atxikipen-bertsioetan dago. Udaberriko itzulerako balbulak automatikoki itzultzen dira hasierako posiziora potentzia mozten duzunean, eta hori askotan garrantzitsua da segurtasunerako. Detent-bertsioak azken posizioan geratzen dira beste seinale bat bidali arte, eta horrek hobeto funtzionatzen du elektrizitatearen etenetan zerbait mantendu behar duzun aplikazioetarako.
Zehaztapen elektrikoak
Balbula honek sistema elektriko ugarirekin funtzionatzen du. 12V-tik 230V-ra arte DC tentsioekin eska dezakezu edo AC tentsioko hainbat aukerarekin. DC solenoide estandarrak 30 eta 35 watt inguruko potentzia kontsumitzen du.
Konexio elektrikoak estilo desberdinetakoak dira, DIN estandarrak betetzen dituzten entxufeak barne. Balbulak IP65 babes-maila du, hau da, hautsa eta ur-ihinztatzea arazorik gabe maneiatu ditzake. Isolamenduak VDE Klase F estandarrak betetzen ditu, beraz, segurtasun elektrikoa garrantzitsua den industria-inguruneetarako egokia da.
Arazoak konpontzeko edo larrialdi funtzionamendurako, bertsio askok eskuz gainidazteko aukerak dituzte. Hauek balbula mekanikoki aldatzeko aukera ematen dizute sistema bat konfiguratzen ari zarenean edo elektrizitate hutsean zerbait mugitu behar duzunean.
Balbula hau non erabiltzen den
4WE 10 D industria ezberdin askotan agertzen da errendimendua eta fidagarritasuna orekatzen dituelako. Itsas aplikazioetan, itsasontzietako gidatzeko sistemak kontrolatzen, zama kargatu eta deskargatzen duten garabiak kudeatzen eta pasu aldakorreko helizeak doitzen aurkituko dituzu. Ingurune hauek baldintza gogorretan etengabe exekutatu daitezkeen balbulak eskatzen dituzte, eta Rexroth diseinuak ondo eusten dio gatz-aireari eta bibrazioei.
Fabrikazio-instalazioek 4WE 10 D norabide-kontrol balbula erabiltzen dute Rexroth-erako makina-erremintetan, injekzio-moldeaketa-ekipoetan eta metalak konformatzeko prentetan. Kommutazio-maiztasun handiko gaitasunak ekoizpen automatizaturako erabilgarria egiten du, non balbulak txanda bakoitzeko milaka aldiz zikloka egiten du. Moteltze-doikuntzak makina hauetako doitasun-osagaien kolpeak kalteak saihesten laguntzen du.
Eraikuntza eta ekipamendu mugikorrak ere balbula plataforma honetan oinarritzen dira, nahiz eta aplikazio horiek sarritan hidrauliko mugikorretarako optimizatutako aldaera apur bat desberdinak erabiltzen dituzte.
Mantentzea eta Fluidoen Garbitasuna
Doizko osagai hidrauliko gehienek bezala, 4WE 10 D-k olio garbia behar du behar bezala funtzionatzeko. Bobina eta balbularen gorputzaren arteko tarteak mikrometrotan neurtzen dira, eta zikinkeria partikulek higadura eta barne-ihesak eragin ditzakete azkar.
Rexroth-ek zehazten du fluido hidraulikoak NAS 1638 Klase 9 garbitasun-arauak bete behar dituela. Iragazte-sistema on bat beharko duzu gutxienez 75eko beta-erlazioa duen 10 mikrako partikulen kasuan. Horrek zorrotzegia dirudi, baina orduko 15.000 ziklo exekutatzen ari zarenean, kutsadura-kalteak azkar gehitzen dira.
Aldizkako mantentze-lanak fluidoen garbitasuna egiaztatzea, ihesak ikuskatzea eta noizean behin zigiluen kitak ordezkatzea dakar. Zigilu-kitek normalean bederatzi O-eraztun izaten dituzte eta serie berrietarako R961006886 bezalako pieza-zenbakiekin datoz. Heze-pin diseinua dela eta, sarritan solenoide bobina ordezkatu dezakezu desmuntatze handirik gabe, eta horrek geldialdi-denbora laburra izaten du.
Beste aukera batzuekin alderatuz
Rexroth-erako 4WE 10 D norabide-kontroleko balbula Parker, Eaton eta NG10 kategoriako beste fabrikatzaile handi batzuekin lehiatzen da. Parker-en D3W serieak 345 bar inguruko presio antzekoak eskaintzen ditu. Eaton-en DG4V-5 serieak ere presio-tarte parekoetan funtzionatzen du, nahiz eta zehaztapenak modeloaren arabera aldatzen diren.
Rexroth aukera nabarmentzen duena, batez ere, moteltze gaitasun integratua da. Beste fabrikatzaile batzuek balbula sendoak eta sentikorrak egiten dituzten bitartean, askok ez dute astinduen murrizketa integratua sartzen. Ezaugarri hori behar baduzu, kanpoko akatsak edo kuxinak gehitu beharko zenioke zure sistemari, eta horrek lekua hartzen du eta konplexutasuna gehitzen du.

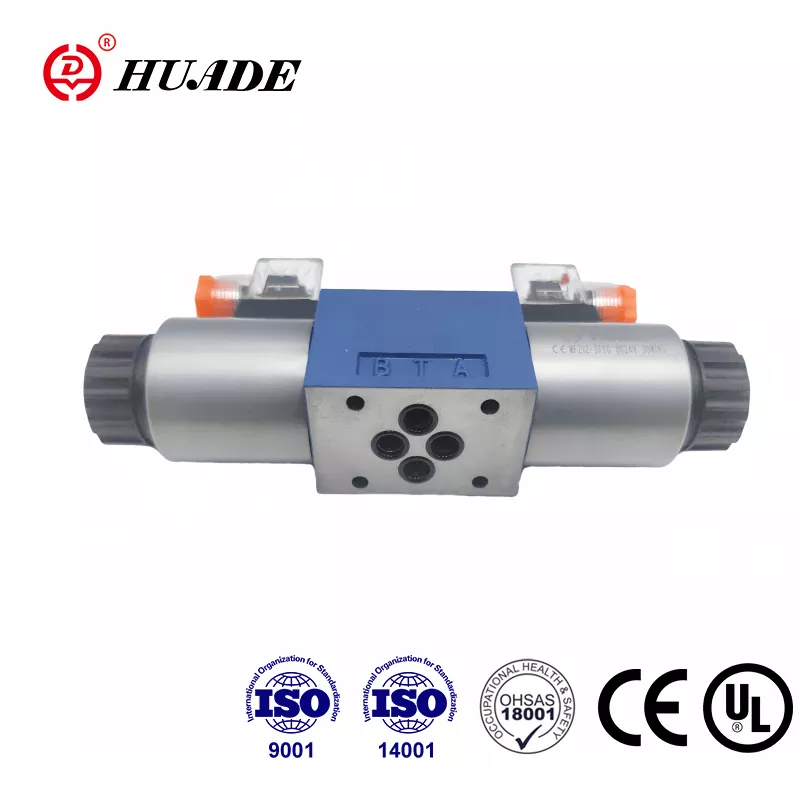

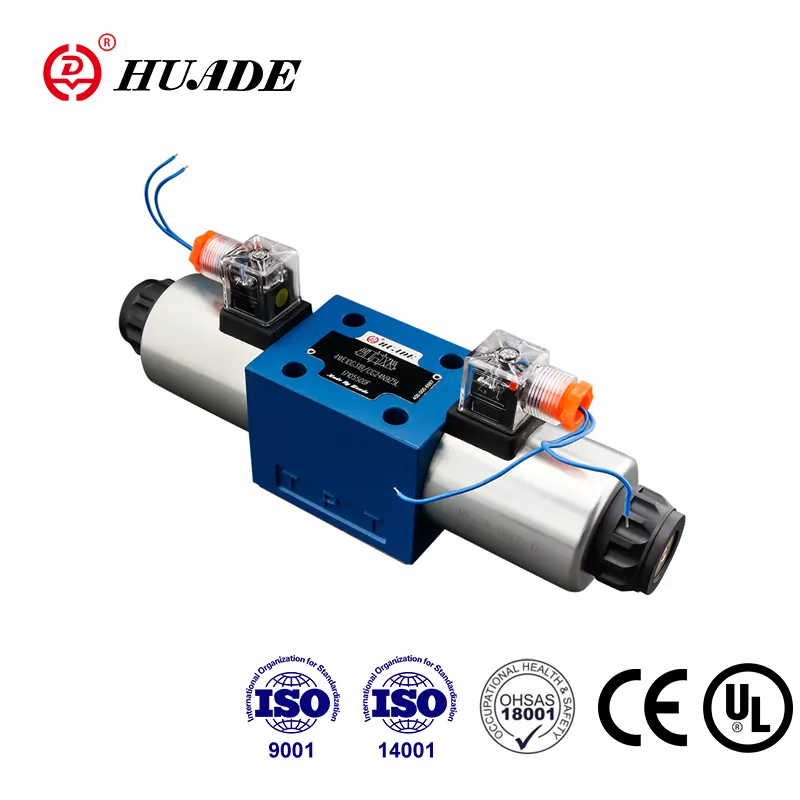

Huade bezalako enpresen alternatiba bateragarriak ere badaude muntaketa estandar berdinak jarraitzen dituztenak eta prezio baxuagoak eskaintzen dituztenak. Hauek ondo funtziona dezakete kritiko ez diren aplikazioetarako, baina arreta handiz konparatu behar dituzu benetako errendimenduaren zehaztapenak, batez ere gehienezko emari-tasa eta epe luzerako iraunkortasun-datuak.
Instalazioari buruzko gogoetak
4WE 10 D azpiplaka batean muntatzen da ISO 4401-05 eredu estandarra erabiliz. Torloen zuloak 80 eta 32 milimetroko distantzia daude, eta hori tamaina klase honetako industria estandarrekin bat dator. Estandarizazio honek esan nahi du askotan fabrikatzaile ezberdinen balbulen artean alda dezakezula zure multzoa edo azpiplaka birmoldatu gabe.
Balbula instalatzean, arreta jarri ataka-markei. P ataka zure ponparekin konektatzen da, A eta B atakak zure eragingailura doaz eta T ataka depositura itzultzen da. Hauek atzera eginez gero, zure sistemak gaizki funtzionatuko du eta ekipoak kaltetu ditzake.
Rexroth-erako 4WE 10 D norabide-kontrol-balbulak giro-tenperaturan funtziona dezake 15 gradu Celsius negatibotik 70 gradu Celsius arte. Fluido hidraulikoaren tenperaturak aldaketa-denboretan eragiten du, olioaren biskositatea tenperaturarekin aldatzen baita. Zure sistema hotz edo bero handian exekutatzen bada, baliteke hori kontutan izan beharko zenuke denboraren kalkuluetan.
Eremu Arriskutsuetarako Aldaera Bereziak
Giro leherkorretan aplikazioetarako, Rexroth-ek balbula honen ATEX ziurtagiria duten bertsioak eskaintzen ditu. WE...XE serieak 2. Zonako inguruneetan funtzionatzen du, non gas edo hauts lehergarriak egon daitezkeen baina normalean espero ez den. WE...XN serieak 3. Zonako baldintzak maneiatzen ditu leherketa-arrisku txikiagoarekin.
Leherketa-kontrako aldaera hauek bobina diseinu bereziak eta sute-iturriak saihesten dituzten babes-estalkiak erabiltzen dituzte. Instalazio petrokimikoetan, meatze-eragiketetan edo itsasoko plataformetan lanean ari bazara, segurtasun-arauak betetzeko ziurtatutako bertsio hauek beharko dituzu.
Etorkizuneko zure sistema babestea
Sistema industrialak automatizatuagoak eta konektatuagoak diren heinean, diagnostiko gaitasunak izatea baliotsuagoa bihurtzen da. Oinarrizko 4WE 10 D on-off balbula sinplea den arren, Rexroth-ek 4WEH 10 serie izeneko plataforma berritua eskaintzen du, posizioaren monitorizazioa eta trazuaren doikuntza elektronikoa gehitzen dituena.
Bertsio aurreratu hauek 4WE 10 D estandarraren balbula-gorputz eta bobina diseinu frogatua erabiltzen dute, baina bobina non kokatuta dagoen adierazten duten sentsoreak dituzte. Iritzi honek mantentze aurreikuspenarekin eta egoera kontrolatzen laguntzen du. Industria 4.0 estandarrak bete behar dituen edo segurtasun funtzionalaren ziurtagiria behar duen sistema bat eraikitzen ari bazara, 4WEH plataformak berritze-bide bat eskaintzen dizu zure oinarrizko zirkuitu hidraulikoaren diseinua aldatu gabe.
Aukera egokia egitea
Rexroth-erako 4WE 10 D kontrol-balbulak errendimenduaren eta praktikotasunaren arteko erdibide sendoa adierazten du. Presio eta emari altuak kudeatzen ditu aplikazio errazetarako gehiegizko ingeniaritzarik gabe. Solenoide hezearen diseinuak mantentze-lanak errazten ditu eta moteltze erregulagarriak sistema sentikorrak kolpe hidraulikoetatik babesten laguntzen du.
Balbula hau zehazten ari zarenean, ziurtatu zein serie jasotzen ari zaren ulertzen duzula. 3X eta 5X serieek desberdintasun batzuk dituzte presio maximoen balorazioetan, 5X bertsio berriagoak 350 bar-era iristen baitira aldaera zahar batzuen 315 bar-ekin alderatuta. 96V edo 205V DC bezalako tentsio handiko bobinak erabiltzen ari bazara, gogoratu gehienezko fluxua ehuneko hamar murriztu behar duzula solenoidea gehiegi berotzeko.
Zerbitzu-bizitza luzerako gakoa fluidoen garbitasun egokia mantentzea eta gomendatutako iragazketa estandarrak betetzea da. Hau ez da hautazkoa balbulak bere funtzionamendu-iraupena lortu nahi baduzu. Fluidoen kudeaketa onarekin eta zigiluen aldizkako ordezkapenarekin, balbula hauek milioika ziklo eman ditzakete industria-zerbitzuan.
Sistema berri bat diseinatzen ari zaren edo lehendik dagoen balbula bat ordezkatzen ari zaren ala ez, 4WE 10 D-k fidagarritasun frogatua eskaintzen du aplikazio ezberdin asko egokitzeko malgutasun nahikoarekin. Bere muntaketa-eredu estandarizatuak eta spool-en konfigurazio sorta zabalak zure beharretara egokitzen den bertsio bat aurki dezakezula esan nahi du aldaketa pertsonalizatu gabe.
