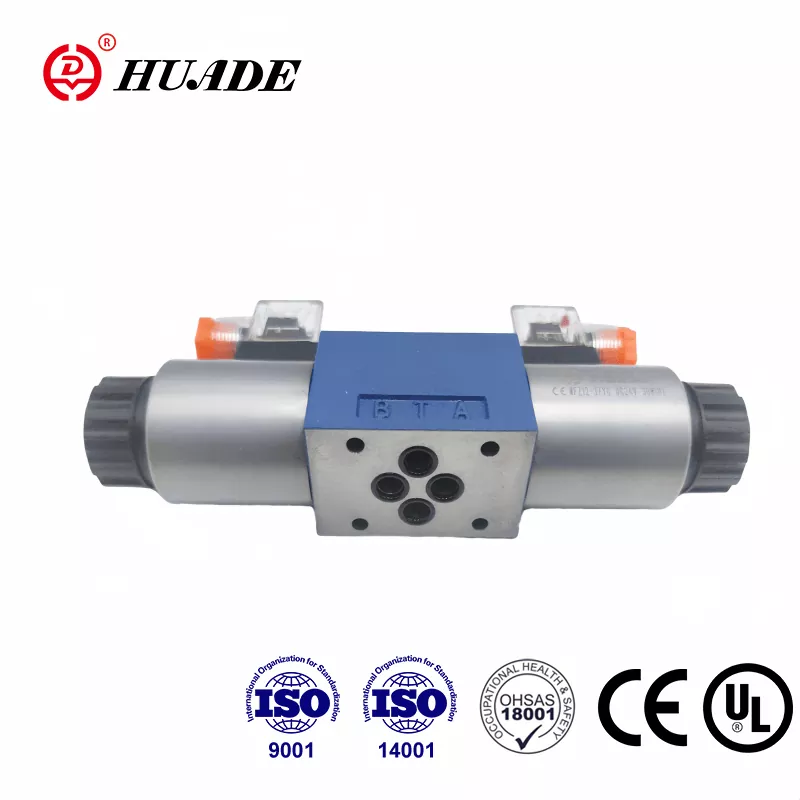

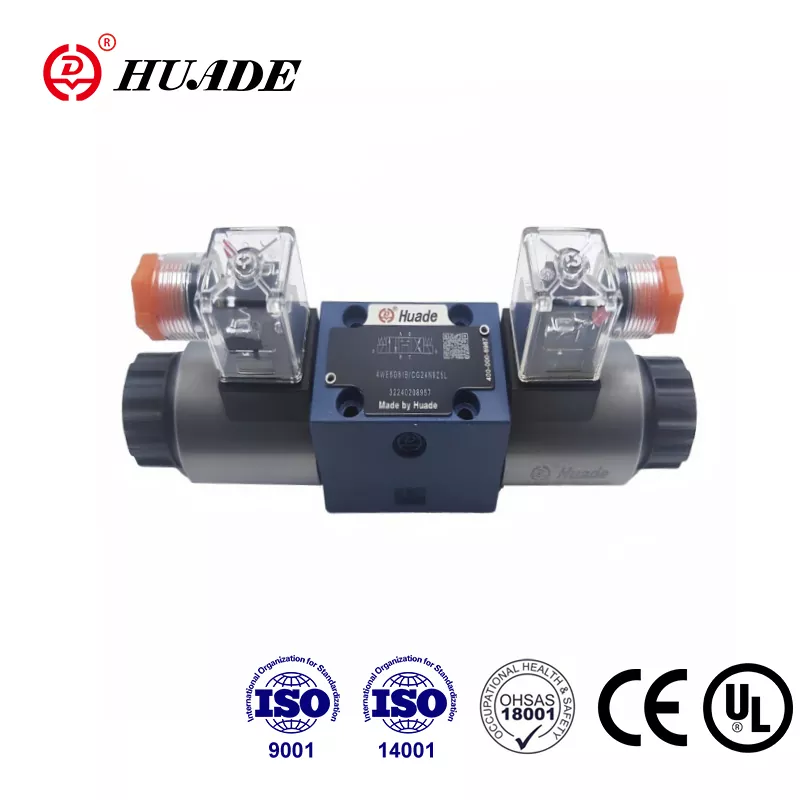

Sistema hidraulikoekin lan egiten baduzu, ziurrenik Rexroth 4WE 6 J norabide-kontrol balbularen berri izango duzu. Balbula hau industria hidraulikoko osagai fidagarrienetako bat da, eta nola funtzionatzen duen ulertzeak zure ekipoetarako erabaki hobeak hartzen lagun zaitzake.
4WE 6 J Bosch Rexroth-ek egin du, kalitatezko pieza hidraulikoengatik ezaguna den konpainiak. Balbula berezi honek sistema hidraulikoetako fluido-fluxuaren norabidea kontrolatzen du. Pentsa ezazu olio hidraulikoaren trafiko-kontrolatzaile bat bezala, makinak behar bezala funtzionatzeko joan behar duen tokira zuzenduz.
Zerk egiten du 4WE 6 J berezia
Rexroth-erako 4WE 6 J norabide-kontrol balbula diseinuagatik nabarmentzen da. Solenoide bidezko balbula bat da, hau da, elektroimanak erabiltzen ditu posizioak aldatzeko. Balbulari seinale elektriko bat bidaltzen diozunean, olioa isurtzen den tokira aldatzen diren barne-zatiak mugitzen ditu.
Balbula honek 4/3 konfigurazioa du. "4"-k esan nahi du linea hidraulikoak lotzen dituen lau ataka dituela. "3"-k esan nahi du hiru posiziotara mugitu daitekeela. Erdiko posizioan, portu guztiak itxita daude. Hau garrantzitsua da segurtasunerako, balbulari zer egin behar duen esaten ez zaionean, fluxu guztia blokeatzen baitu eta dena bere lekuan blokeatuta mantentzen du.
Balbulak malgukiak erabiltzen ditu erdiko posizio honetara automatikoki itzultzeko. Seinale elektrikoa itzaltzen duzunean, malgukiek barneko bobina erdialdera bultzatzen dute. Udaberrian zentratutako diseinu hau fidagarria da eta milaka makinetan probatu da urte askotan zehar.
Nola funtzionatzen duen "J" bobina
Izenaren "J" letrak balbularen barruko bobina motari buruz esaten dizu. Letra ezberdinek fluxu eredu desberdinak esan nahi dituzte, eta J spool-ak helburu zehatz bat du. Erdiko posizioan, lau atakak blokeatuta daude. Ez da ezer sartzen edo ateratzen. Honi zentro itxiaren konfigurazioa deitzen zaio.
Solenoide bat dinamizatzen duzunean, balbula desplazatzen da presioa laneko ataka batera konektatzeko, besteak blokeatzen dituen bitartean. Aldatu beste solenoide batera, eta konexioak alderantziz. Honek zure zilindro hidraulikoa edo motorra zein norabidetan mugitzen den kontrolatzen dizu.
Rexroth-erako 4WE 6 J kontrol-balbularen erdigune itxiaren diseinuari esker, geldirik daudenean posizioa mantendu behar duten makinetarako ezin hobea da. Makina-erremintak, injekzio-makinek eta prentsak ezaugarri honetaz baliatzen dira. Balbula posizio neutroan dagoenean, zure eragingailua dagoen tokian geratzen da noraezean ibili gabe.
Jakin beharko zenukeen zehaztapen teknikoak
4WE 6 J-k NG6 muntatzeko eredu estandarra erabiltzen du, CETOP 03 ere deitua. Normalizazio honek esan nahi du behar izanez gero beste NG6 balbula batzuekin ordeztu dezakezula. Muntatzeko zuloak zehatz-mehatz banatuta daude, lau M5 harirekin industriako estandarrekin bat datorren eredu zehatz batean.
Balbula honek 350 bar-eko presioa jasan dezake portu nagusietan. Gehienezko emaria 80 litro minutuko da DC solenoideak erabiltzen direnean. Balbulak 10 eta 500 mm²/s arteko biskositatea duen olio hidraulikoarekin funtzionatzen du eta -20 °C eta +80 °C arteko tenperaturan funtziona dezake.
Sistema hidraulikoetan erantzun-denbora garrantzitsua da. 4WE 6 J posizioak 20 eta 70 milisegundo inguru aldatzen ditu pizten duzunean, eta 10 eta 60 milisegundotan itzaltzen duzunean. Erantzun azkar honek makinei ondo funtzionatzen laguntzen die atzerapenik gabe.
Solenoideak tentsio-aukera desberdinetan daude. Aukera arrunten artean 24V DC, hau da, industria ezarpen ezagunena. 12 V DC, 110 V AC edo 230 V AC bertsioak ere lor ditzakezu. DC bertsioek 30 watt inguruko potentzia hartzen dute eta etengabe exekutatu daitezke gehiegi berotu gabe.
Balbula hauek non erabiltzen diren
Fabrikazio instalazioek 4WE 6 J norabideko kontrol balbula erabiltzen dute Rexroth-erako aplikazio askotan. Makina-taileretan, balbula hauek ebaketa-erreminten eta piezen euskarrien mugimendua kontrolatzen dute. Erdigune itxiaren funtzioak nahi ez diren mugimenduak saihesten ditu makina inaktibo dagoenean, eta horrek segurtasuna eta doitasuna hobetzen ditu.
Injekzio-makinek balbula horietan oinarritzen dira moldeen irekiera eta itxiera kontrolatzeko. Aldaketa-abiadura azkarrak produkzio-tasak mantentzen laguntzen du, eta zentratze fidagarriak piezaren kalitate koherentea bermatzen du. Moldeatzeko makina batzuek egunean milaka aldiz zikloa egiten dute, eta 4WE 6 J-ak orduko 15.000 ziklo egin ditzake.
Prentsa-makinek balbula hauek erabiltzen dituzte aharien mugimendua kontrolatzeko. Zentratuta dagoenean presioari eusteko gaitasuna ezinbestekoa da prozesatzean piezari tinko eutsi behar zaion konformazio-eragiketetarako. Balbularen 350 bar-eko presio altuak ahalmen handia eskaintzen du aplikazio zorrotzetarako.
Ekoizpen-lerro automatizatuek askotan 4WE 6 J balbula anitz elkarrekin lan egiten dute. Balbula bakoitzak zilindro edo motor ezberdin bat kontrolatzen du, eta guztiak koordinatzen dira produktuak hainbat estaziotan zehar mugitzeko. Muntatze estandarizatuak instalazioa eta mantentze-lana errazten du sistema osoan.
Modelo zenbakia irakurtzea
Rexroth-ek kodetze sistema zehatza erabiltzen du balbuletarako. Modelo osoko zenbaki arrunta 4WE 6 J6X/EG24N9K4 izan daiteke. Kode honen zati bakoitzak balbulari buruzko zerbait zehatza esaten dizu.
Hasierako "4WE"-k lau noranzko eta solenoide bidezko norabide-balbula bat dela esaten dizu. "6"-k NG6 tamaina duela esan nahi du. "J" lehen aipatu dugun spool mota da. "6X" osagaien serieari dagokio, errendimendu-ezaugarriei dagokiena.
Barraren ondoren, "E"-k olio hidraulikoan eserita dauden pin busti-solenoideak dituela adierazten du. "G24"-k 24V DC-ko potentzia erabiltzen duela esan nahi du. "N"-ak zigilu-materialei buruz esaten dizu, N NBR kautxuzko zigilu estandarrak izanik. "9K4" atalak aukera gehigarriak biltzen ditu, hala nola eskuz gainidazteko eginbideak eta konektore motak.
Kodeketa hau ulertzeak ordezko balbulak eskatzerakoan edo modelo desberdinak alderatzean laguntzen du. Rexroth-erako 4WE 6 J norabide-kontrol-balbulak aldaera asko izan ditzake zure behar zehatzetan oinarrituta, eta modelo-zenbakiak xehetasun horiek guztiak jasotzen ditu.
Ohiko arazoak eta irtenbideak
Edozein osagai mekaniko bezala, balbula hauek arazoak sor ditzakete denboran zehar. Arazo ohikoena itsastea da, non bobina ez baita leunki mugitzen balbularen gorputzaren barruan. Hau normalean olio hidraulikoaren kutsaduragatik gertatzen da.
4WE 6 J batean barneko sakea oso txikia da, 3 eta 13 mikrometro artekoa. Hori giza ilea baino txikiagoa da. Olioan zikinkeria partikulak sartzen direnean, espazio estu horietan trabatu eta bobina mugitzea eragotzi dezakete. Horri silt-lock deitzen zaio eta balbula kaltetu dezake ez bada zuzendu.
Olio hidraulikoa garbi mantentzeak arazo gehienak saihesten ditu. Erabili 20/18/15 edo hobeko ISO 4406 garbitasun-arauak betetzen dituzten iragazkiak. Aldatu iragazkiak aldian-aldian eta ikusi kutsadura-zantzuak, hala nola, olio lainotua edo sistemaren ezohiko zaratak.
Bobina erretzea gerta daitekeen beste arazo bat da. Bobina itsatsita geratzen bada eta ezin bada mugitu, solenoideak korronte gehiago hartzen du bultzatu nahian. Korronte gehigarri honek bobinaren harilkiak kalte ditzakeen beroa sortzen du. Balbularen AC bertsioak DC bertsioak baino gehiago jasan ditzakete arazo hau.
Hornidura elektrikoa egiaztatzeak bobinaren arazoak saihesten laguntzen du. Ziurtatu zure tentsioa tentsio nominalaren % 10ean geratzen dela. Konexioak garbiak eta estuak izan behar dira, hezetasunaren aurka zigilatzeko. Balbulak IP65 edo IP67 mailadun konektoreak erabiltzen ditu bertsioaren arabera, beraz, mantendu zigiluak behar bezala.
Barne-ihesak handitu egiten dira balbulak zahartu ahala. Higadura normala da, baina gehiegizko ihesak sistemaren errendimenduari eragiten dio. Eragingailuaren abiadura motelagoak edo euste-indarra murrizten baduzu, barne-ihesak izan daitezke arrazoia. Balbulan zehar presio-jaitsiera probatzeak arazo hau diagnostikatzen lagun dezake.
Mantentze-aholkuak
Aldizkako mantentze-lanak zure norabide-kontrol-balbulak 4WE 6 J-rako Rexroth-erako fidagarritasunean funtzionatzen du. Balbulak berak ez du arreta handirik behar, baina inguruko sistema hidraulikoak bai. Praktika sinple batzuk jarraituz balbularen bizitza nabarmen luzatzen da.
Olioaren kalitatea da garrantzitsuena. Jarraitu "garbi, fresko eta lehorra" printzipioa. Olio garbiak kutsadura saihesten du. Olio hotzak higadura murrizten du eta osagaien bizitza luzatzen du. Olio lehorrak korrosioa saihesten du eta biskositate egokia mantentzen du. Probatu zure olioa aldian-aldian eta aldatu fabrikatzailearen gomendioen arabera.
Tenperatura kontrolak ere laguntzen du. Balbulak 80 °C-ra arte funtziona dezake, baina freskoago ibiltzea hobe da iraupenerako. Zure sistema berotzen bada, kontuan hartu bero-trukagailu bat gehitzea. Solenoide bobinak 150 °C-ra irits daitezke gainazalean, baina hotzagoak diren funtzionamenduak estres elektrikoa murrizten du.
4WE 6 J balbula askok eskuz gainditzeko aukerak dituzte. Hauei esker, balbula eskuz mugi dezakezu makina itzalita dagoenean edo arazoak konpontzen direnean. Eskuz gainditzea erabiltzen duzunean, mantendu sistemaren presioa 50 bar-etik behera, gehiegizko indarra saihesteko. Inoiz ez bultzatu bi eskuz gainditzeak aldi berean.
Muntatzeko posizioak ez du balbula asko mugatzen. Edozein orientaziotan instala dezakezu, nahiz eta muntaketa horizontala sarritan beroa xahutzeko hobe dabil. Ziurtatu solenoideen inguruan leku egokia dagoela hozteko airea zirkula dezan.
Alternatibak eta bateragarritasuna
Rexroth-ek kalitatezko balbulak egiten dituen bitartean, beste fabrikatzaileek alternatiba bateragarriak eskaintzen dituzte. Zure aukerak ulertzeak iturriak eta kostuak kudeatzen laguntzen du. NG6 muntatzeko eredua duen edozein balbula fisikoki egoki daiteke 4WE 6 J muntatzen den tokian.
Yukenek DSG-01-3C3 egiten du, eta horrek antzeko funtzionaltasuna eskaintzen du erdiko bobina itxi batekin. Parkerrek D1VW seriea eskaintzen du emari konparagarriekin. Eaton Vickersek DG4V-3-6C modeloa du. Alternatiba hauek, normalean, Rexroth-en jatorrizko piezak baino %20 eta %30 gutxiago balio dute.
Alternatibak aztertzerakoan, lotu arretaz presio-kalifikazioak, emaria-ahalmena eta zehaztapen elektrikoak. NG6 balbula guztiak ez dira berdinak sortzen. Batzuek zure aplikazioari eragiten dioten erantzun-denbora edo aldaketa-ezaugarri desberdinak izan ditzakete.
Rexroth-erako 4WE 6 J norabide-kontrol-balbulak frogatutako ibilbidea du hutsegiteen arteko batez besteko denbora urtetan neurtuta. Baliteke marka alternatibo batzuk fidagarritasun honekin bat ez izatea. Aplikazio kritikoetarako, benetako Rexroth piezen kostu gehigarriak zentzua du askotan.
Berreraikuntza zerbitzuak beste aukera bat eskaintzen du. Hainbat enpresa balbula hidraulikoak berritzen espezializatuta daude. Desmuntatu, garbitu, gastatutako piezak ordezkatu eta balbula berriaren egoeran probatzen dute. Berreraikitako balbulek berriek baino gutxiago kostatzen dute eta ondo funtziona dezakete eskakizun gutxiagoko aplikazioetarako.
Non erosi
4WE 6 J hornitzaile bat aurkitzea ez litzateke zaila izan behar. Bosch Rexroth-ek lineako denda ofiziala du [store.boschrexroth.com](http://store.boschrexroth.com/) helbidean, non zuzenean eska dezakezun. Honek benetako piezak eta berme-estaldura egokia bermatzen ditu.
Banatzaile industrialek balbula hauek saltzen dituzte eskualdean. Motion Industries, Applied Industrial Technologies eta beste aditu hidrauliko batzuek bezalako enpresek Rexroth produktuak eramaten dituzte. Tokiko banatzaile batekin lan egiteak laguntza teknikoa eta entrega azkarragoa ematen dizu premiazko beharretarako.
eBay bezalako lineako merkatuek balbula berriak eta erabiliak dituzte. Unitate berrien prezioak normalean $ 300 eta $ 500 bitartekoak dira, eredu eta aukeren arabera. Erabilitako balbulak $ 100 eta $ 250 artean saltzen dira, nahiz eta bermearen estaldura kostu txikiagoarekin trukatzen duzun.
Shopee edo Alibaba bezalako plataformetako hornitzaile asiarrek bertsio bateragarriak eskaintzen dituzte prezio baxuagoetan, batzuetan 150 dolar inguru. Kalitatea aldatu egiten da iturri horien arabera, beraz, ikertu arretaz saltzailea ibilbide hau aukeratzen baduzu. Aplikazio kritikoetarako, mantendu hornitzaile ezagunekin.
Eskaera egiterakoan, izan zure modelo-zenbaki osoa prest. Rexroth-erako 4WE 6 J norabide-kontrol-balbula konfigurazio askotan dago, eta tentsio edo konektore mota okerrak lortzeak arazoak sortzen ditu. Egiaztatu zehaztapen elektrikoak eta muntaketa xehetasunak erosi aurretik.
Instalazioari buruzko gogoetak
4WE 6 J behar bezala instalatzeak errendimendu ona eta bizitza luzea bermatzen ditu. Hasi muntatzeko gainazal garbi batekin. Balbulak gainazal honen aurka zigilatzen ditu, eta edozein marradurak edo zikinkeriak ihesak eragin ditzake. Erabili torloju-momentu egokia muntatzeko torlojuetan, balbularen gorputza desitxuratu ez dadin.
Portu-konexioak garbiak eta tamaina egokiak izan behar dira. Balbulak NG6 ataka estandarrak erabiltzen ditu eta zure lerro hidraulikoak bat etorri behar dira. Neurri txikiko lerroak erabiltzeak fluxua murrizten du eta presio jaitsiera areagotzen du. Dimentsio handiko lerroek espazioa alferrik galtzen dute baina ez dute errendimendua kaltetzen.
Energia elektrikoa konektatzean, jarraitu zure modelo espezifikorako kableatu-diagrama. Solenoideak normalean tentsio egokia ematen duen kontrolagailu edo etengailu batera konektatzen dira. Zenbait modelok argi adierazleak dituzte, zein solenoide dagoen energizatuta erakusteko, eta horrek arazoak konpontzen laguntzen du.
Demagun zure sistemako puntu nagusietan presio-neurgailuak gehitzea. Balbulen ataketan presioa kontrolatzeak arazoak diagnostikatzen eta errendimendua optimizatzen laguntzen du. Presio-interruptoreek segurtasun-blokeoak eman ditzakete parametro seguruetatik kanpo funtzionatzea ekiditeko.
Fluido ezberdinekin lan egitea
Sistema hidrauliko gehienek olio minerala erabiltzen dute, eta 4WE 6 J-ak ezin hobeto funtzionatzen du fluido horiekin. NBR zigilu estandarrek petrolioan oinarritutako olioak tenperatura-tarte zabalean maneiatzen dituzte. Honek industria aplikazio gehienak hartzen ditu.
Sistema batzuek ingurumena errespetatzen duten fluidoak behar dituzte, hala nola HFC (ur glikola) edo HFD (ester sintetikoa). Rexroth-eko 4WE 6 J norabideko kontrol-balbulak fluido hauekin funtziona dezake, baina zigilatzeko material egokia behar duzu. Eskatu balbula FKM (Viton) zigiluak, modeloaren kodean "V" batez adierazita "N" ordez.
Uretan oinarritutako fluidoek bizitza iraupena murrizten dute olio mineralarekin alderatuta. Rexroth-ek % 30 inguru bizitza laburragoa kalkulatzen du HFC fluidoak erabiltzean. Higadura handitzea lubrifikazio-propietate desberdinetatik eta cavitation potentzialetatik dator. Fluido hauek erabili behar badituzu, kontuan hartu osagaiak apur bat gehiegizko tamaina konpentsatzeko.
Funtzionamendu-tenperaturaren mugak fluido desberdinekin ere aldatzen dira. HFC fluidoek gehienezko tenperatura 50 °C-ra mugatzen dute olio mineralarekin 80 °C-ko mugaren ordez. Planifikatu hozte-sistema horren arabera, fluido hidrauliko alternatiboak erabiltzen badituzu.
Errendimendu-kurbak ulertzea
Rexroth-ek balbulak baldintza ezberdinetan nola jokatzen duen erakusten duten eskuliburu teknikoetan eskaintzen ditu errendimendu datuak. Presio-jaitsiera kurbek erakusten dute zenbat presioa galtzen duzun olioa balbulatik bultzatzean hainbat emari-tasatan. J bobinarako, espero ezazu 2 bar inguruko presio jaitsiera minutuko 20 litrotan.
Presio-jaitsiera honek zure sisteman xahututako energia adierazten du. Emari handiagoek presio jaitsiera handiagoa sortzen dute, erlazio kurbatu baten ondoren. Zirkuitu hidrauliko bat diseinatzerakoan, kontuan hartu galera hori eragingailuek presio egokia jasotzen dutela ziurtatzeko.
Rexroth-erako 4WE 6 J norabide-kontrol-balbularen potentzia-muga-zenbakia 8 da. Hau Rexroth-en metrika espezifikoa da, fluxua, presioa eta olioaren biskositatea beroa sortzearekin erlazionatzen duena. Muga horren azpitik egoteak etengabeko funtzionamenduan zehar berotzea ekiditen du.
Aldaketa-maiztasunak balbulen bizitzari eragiten dio. Balbulak orduko 15.000 aldiz ziklatu ditzake mekanikoki, aplikazio tipikoak askoz motelagoak dira. Txirrindularitza-abiadura handiagoak zigiluen eta solenoideen osagaien higadura bizkortzen du. Lotu zure funtzionamendu-maiztasuna zure benetako beharretara maximizatu beharrean.
Dokumentazioa eta euskarria
Bosch Rexroth-ek bere balbulen dokumentazio tekniko zehatza eskaintzen du. Katalogo-orri nagusiak neurriak, muntaketa xehetasunak eta oinarrizko zehaztapenak erakusten ditu. Eskuliburu zehatzagoek instalazio prozedurak, mantentze-baldintzak eta arazoak konpontzeko urratsak azaltzen dituzte.
Dokumentu hauek Rexroth webgunetik deskarga ditzakezu edo banatzaileei eska ditzakezu. Zure modelo espezifikorako eskuliburu teknikoa izateak instalazioan eta mantentze-lanetan laguntzen du. Dokumentuek ikur hidraulikoak biltzen dituzte, balbula zirkuitu-eskemetan nola irudikatu erakusten duten.
Rexroth-en laguntza teknikoko taldeak aplikazioaren galderak konpontzeko lagun dezake. 4WE 6 J bat zure beharretara egokitzen den ez badakizu, alternatibak gomenda ditzakete edo aldaketak iradoki ditzakete. Laguntza hau baliotsua da sistema berriak diseinatzean edo lehendik dauden ekipoak berritzean.
Lineako hautaketa tresnek balbulak konfiguratzeko aukera ematen dizute zure eskakizunen arabera. Sartu zure emaria, presioa, tentsioa eta beste parametro batzuk, eta tresnak eredu egokiak iradokitzen ditu. Horrek behar duzuna lortzen duzula ziurtatzen du eredu-zenbakiak eskuz deskodetu gabe.
Azken Gogoetak
Rexroth-erako 4WE 6 J norabide-kontrol-balbulak kontrol hidraulikoko teknologia frogatua adierazten du. Solenoide bidez funtzionatzen duen, malguki-zentratutako diseinuak, zentro itxiko kokapenarekin, mundu osoan aplikazio ugari balio du. Nola funtzionatzen duen ulertzeak eraginkortasunez erabiltzen eta behar bezala mantentzen laguntzen dizu.
Abantaila nagusiak NG6 muntaketa estandarizatua, zentro itxiko funtzio fidagarria eta piezen eta euskarrien erabilgarritasun zabala dira. Balbulak presio altuak maneiatzen ditu eta kontrol zehatza lortzeko kommutazio erantzunkorra eskaintzen du. Tentsio-aukera eta konfigurazio anitz makina-eskakizunetara egokitzen dira.
Instalazio eta mantentze egokiak balbula hauek urtez funtzionatzen dituzte. Olio hidrauliko garbia balbulen iraupenerako faktore garrantzitsuena da. Iragazkien aldaketak eta funtzionamendu-tenperaturari arreta jartzeak arazo gehienak saihesten ditu hasi baino lehen.
Huts egindako balbula bat ordezkatzen ari zaren ala ez, makina berri bat diseinatzen ari zaren edo zure ekipamendua ulertzen saiatzen ari zaren ala ez, 4WE 6 J kontuan hartu behar da. Industria-aplikazio zorrotzetan egindako hamarkadetako errendimendu frogatuak bere kalitateari eta fidagarritasunari buruz hitz egiten du. Behar bezala zainduta, balbula honek zure sistema hidraulikoa ondo balioko du urte askotan.
